Beschreibung

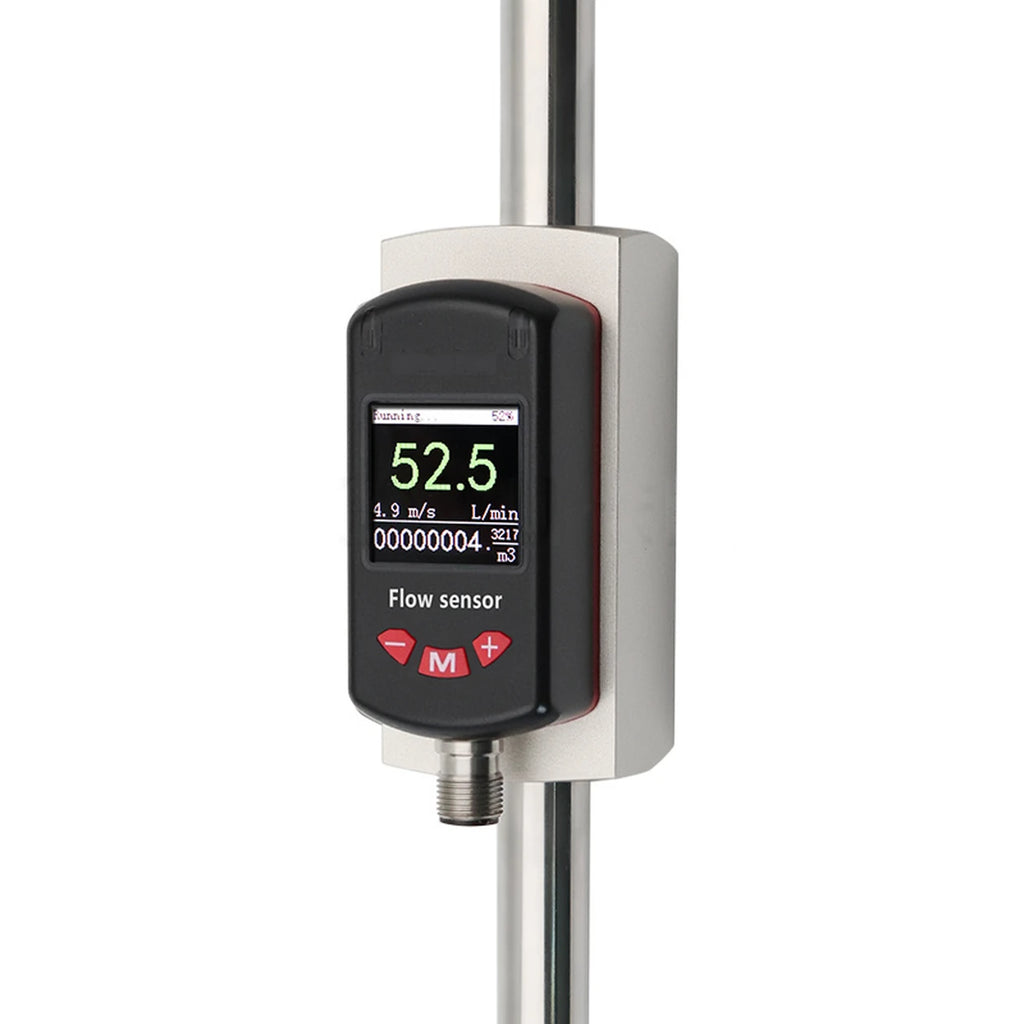

Der QGKL ist ein thermischer Massedurchflussmesser für Gas in Edelstahlausführung mit Farb-LCD und Gewindeanschluss für die Nennweiten DN15 … DN50. Er eignet sich besonders für Stickstoff und Luft, Sauerstoff oder Wasserstoff, da für jedes dieser Gase ein eigener Messbereich angegeben ist.
Thermisches Diffusionsprinzip mit einem beheizten und einem unbeheizten Widerstandsthermometer. Durchflussbereich 5 … 705 m³/h je nach Nennweite und Gas, für Sauerstoff etwa die Hälfte, für Wasserstoff unter ein Zehntel des Luftbereichs. Totband ≤ 0,1 m/s. Genauigkeit ≤ 1,5 %, den Bezug nennen wir Ihnen auf Anfrage, Ansprechzeit 1 s, einstellbar. Ausgänge je nach Ausführung: zwei Schaltausgänge, PNP, NPN auf Anfrage, mit Linearimpuls 100 Hz, dazu 4 … 20 mA oder 1 … 5 V, alternativ RS485. Versorgung 18 … 30 V DC. Anschluss über M12-Stecker, Farb-LCD am Gerät.
Gehäuse aus Edelstahl 304, Edelstahl 316 als Option und für Wasserstoff vorgesehen, Displaygehäuse aus technischem Kunststoff. Prozessanschluss G1/2 … G2 als Außen- oder Innengewinde, Arbeitsdruck ≤ 2,5 MPa mit Außengewinde und ≤ 4,0 MPa mit Innengewinde. Mediumtemperatur -20 … +80 °C, Schutzart IP65. Explosionsschutz ist nicht dokumentiert. Eine Konformitätserklärung erhalten Sie auf Anfrage. Vor der Auslegung beachten: Die technischen Daten nennen 18 … 30 V DC, beide Anschlusspläne 12 … 30 V DC. Maßgeblich für die Auslegung ist der Durchflussbereich in m³/h. Für die vieradrige RS485-Ausführung gibt es keine passende konfektionierte Kabeldose.
Vorteile auf einen Blick
- Eigene Messbereiche für Stickstoff und Luft, Sauerstoff und Wasserstoff
- Edelstahl 304, wahlweise 316
- Bis 4,0 MPa mit Innengewinde
- Schutzart IP65
- Farb-LCD mit Durchfluss, Geschwindigkeit und Summe
- Zwei Schaltausgänge plus Analogausgang oder RS485
- Totband ≤ 0,1 m/s
- Nennweiten DN15 … DN50, Gewinde G1/2 … G2
