Druckmesskapseln, Membrane und Membrankastenbaugruppen, gegliedert nach Bauart und Werkstoff. Die Messbereiche reichen je nach Ausführung von 0 … 0,2 kPa bis 0 … 2500 kPa, die Durchmesser von Ø 12,4 mm bis Ø 130 mm.

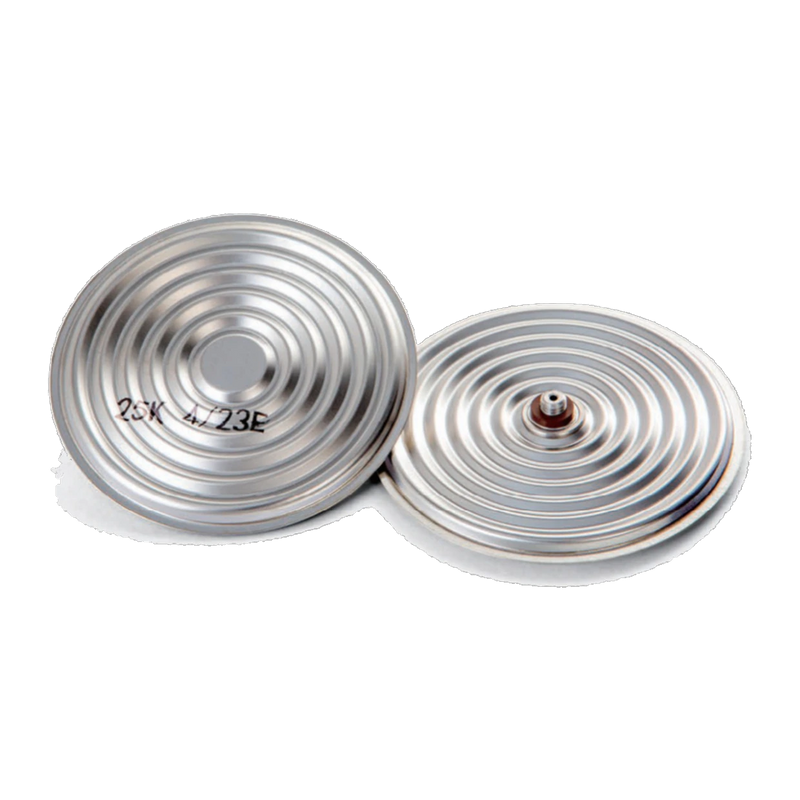

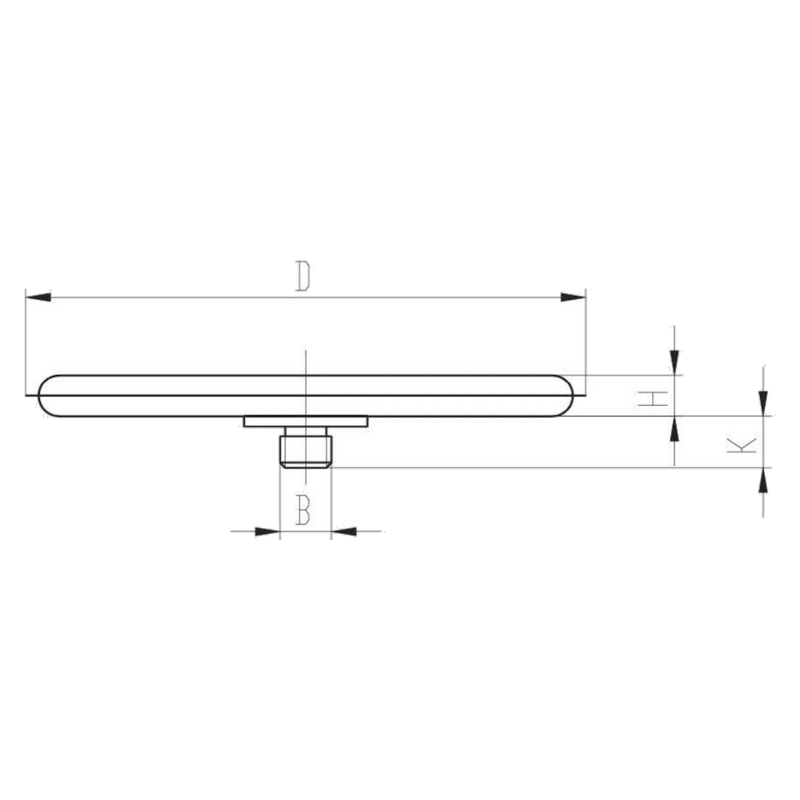

• Edelstahl: Druckmesskapseln aus 316L in sechs Baugrößen, Ø 48 … 114 mm

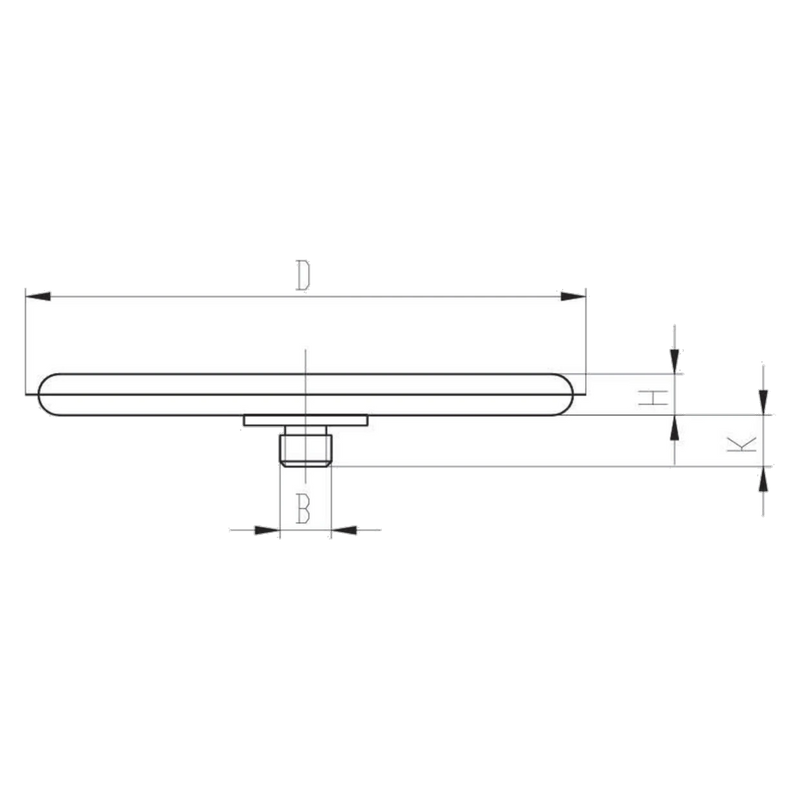

• Kupfer: Druckmesskapseln aus CuBe oder Bronze in acht Baugrößen, Ø 38 … 114 mm

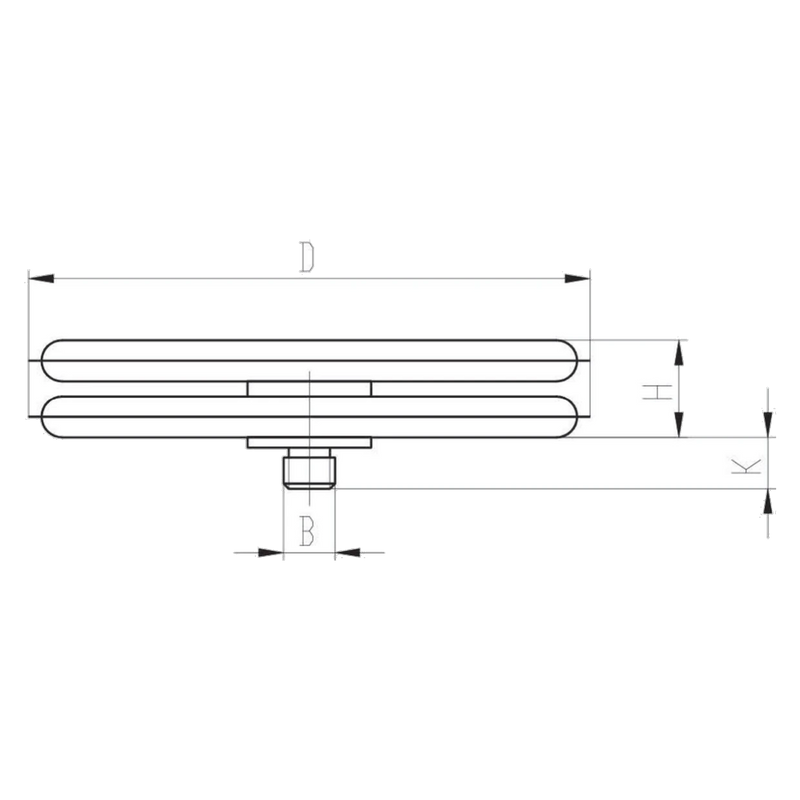

• Doppel-Membrane: acht Baugrößen, Ø 38 … 114 mm, mit einem Hub von 2,2 … 3 mm

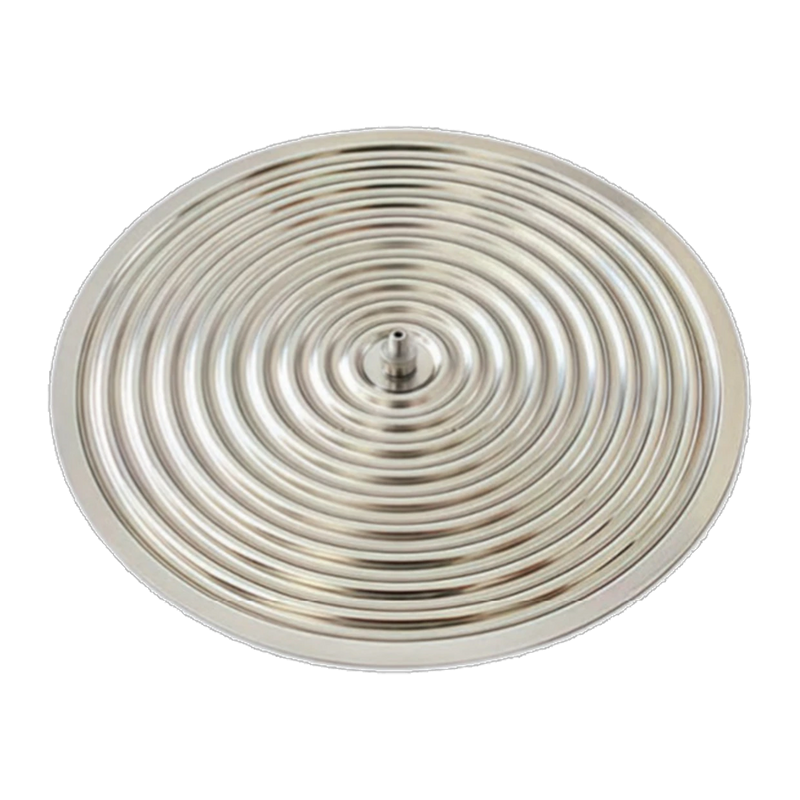

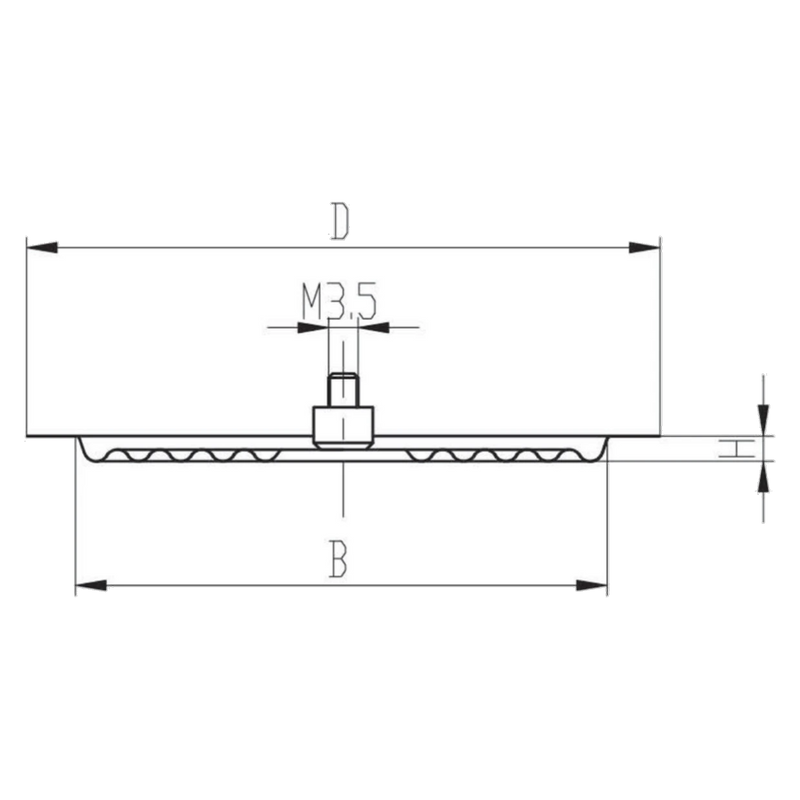

• Plattenfeder-Messmembran für Plattenfeder-Manometer, bis 0 … 2500 kPa

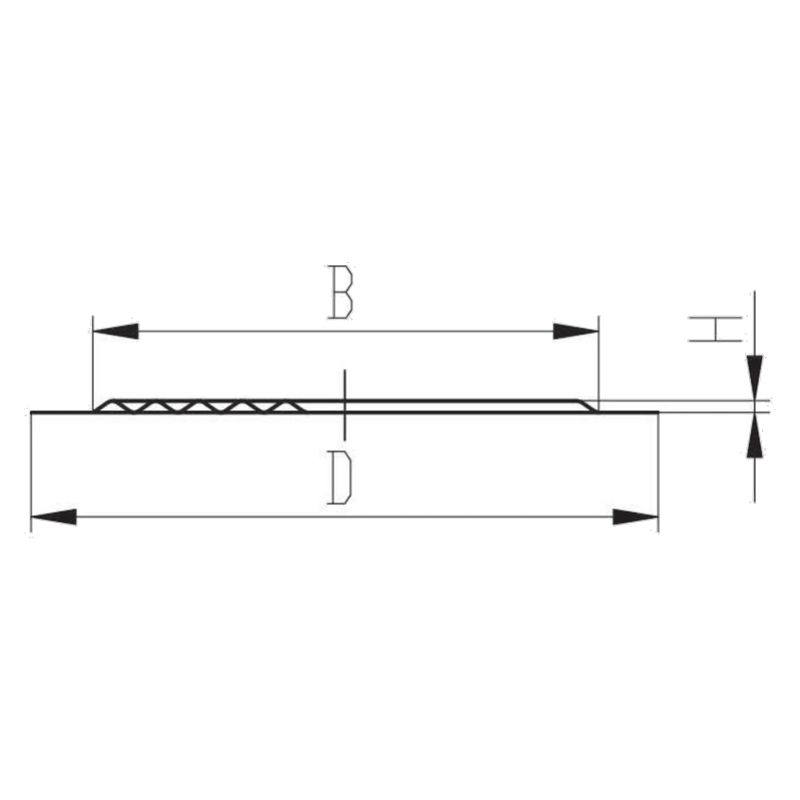

• Isolationsmembran: 26 Modelle, Ø 12,4 … 110 mm, Membrandicke 0,025 … 0,1 mm

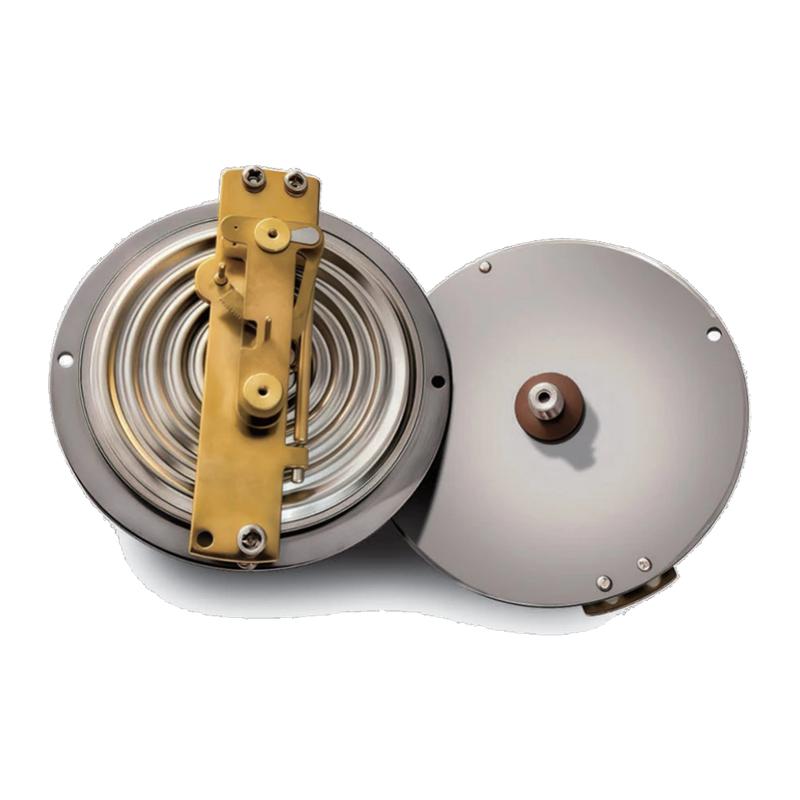

• Membrankastenbaugruppe Edelstahl: Ø 56,5 und 72 mm

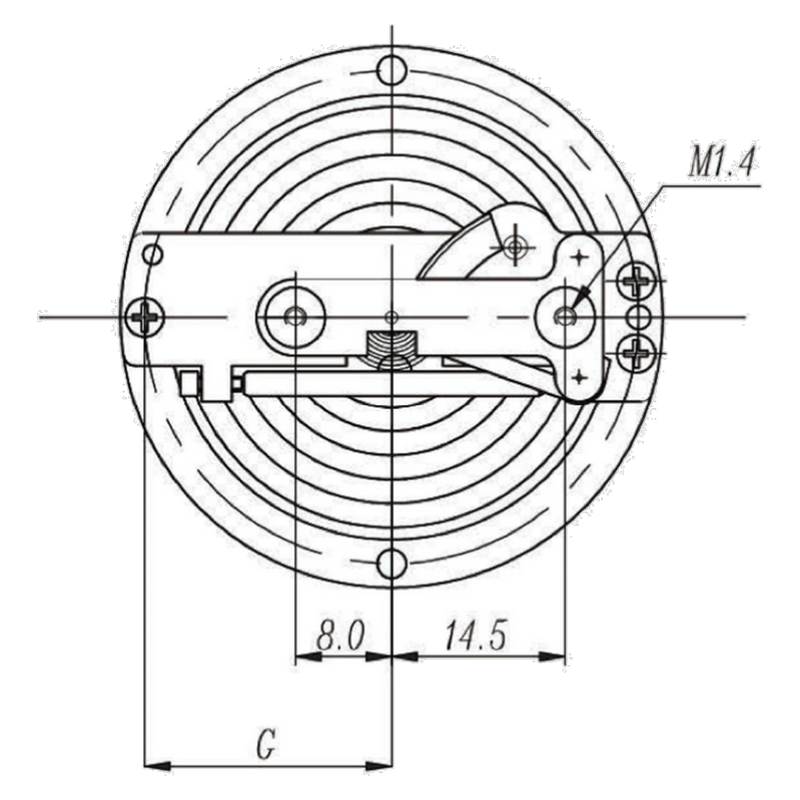

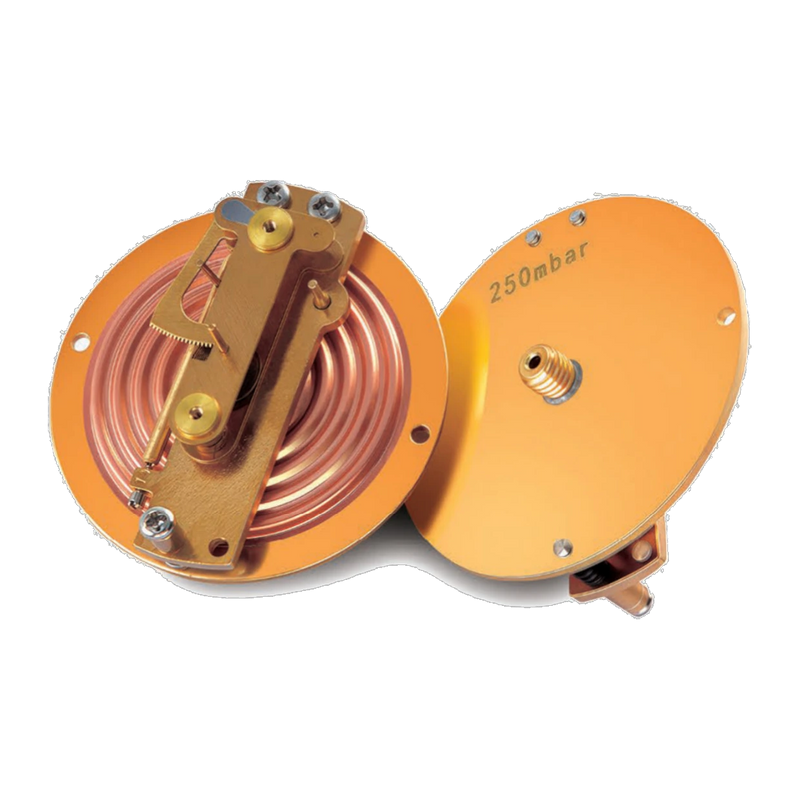

• Monolithische Membrankastenbaugruppe: Ø 45, 56,5 und 72 mm, bis 0 … 160 kPa

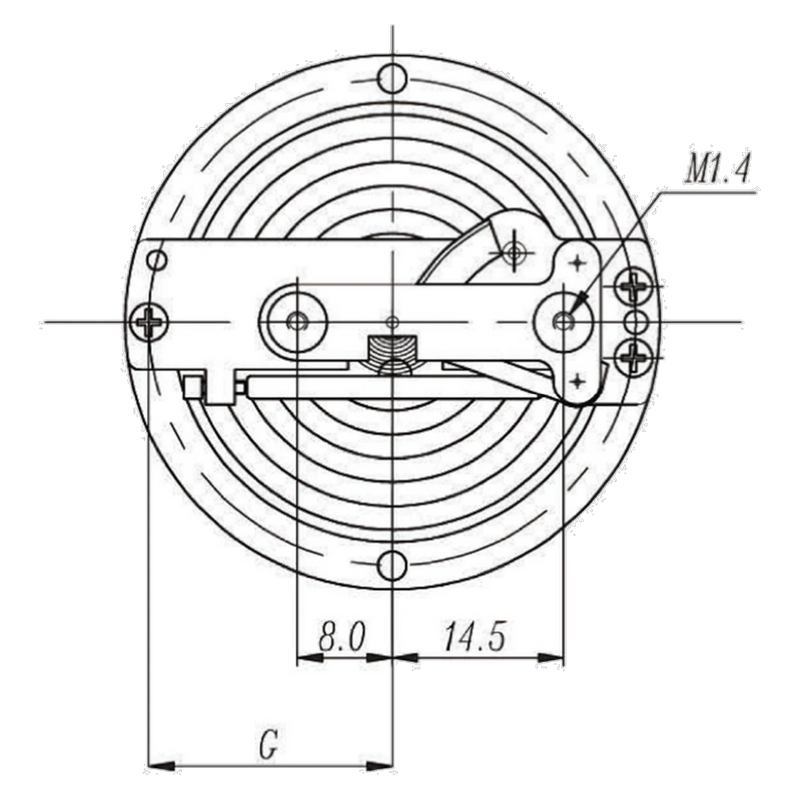

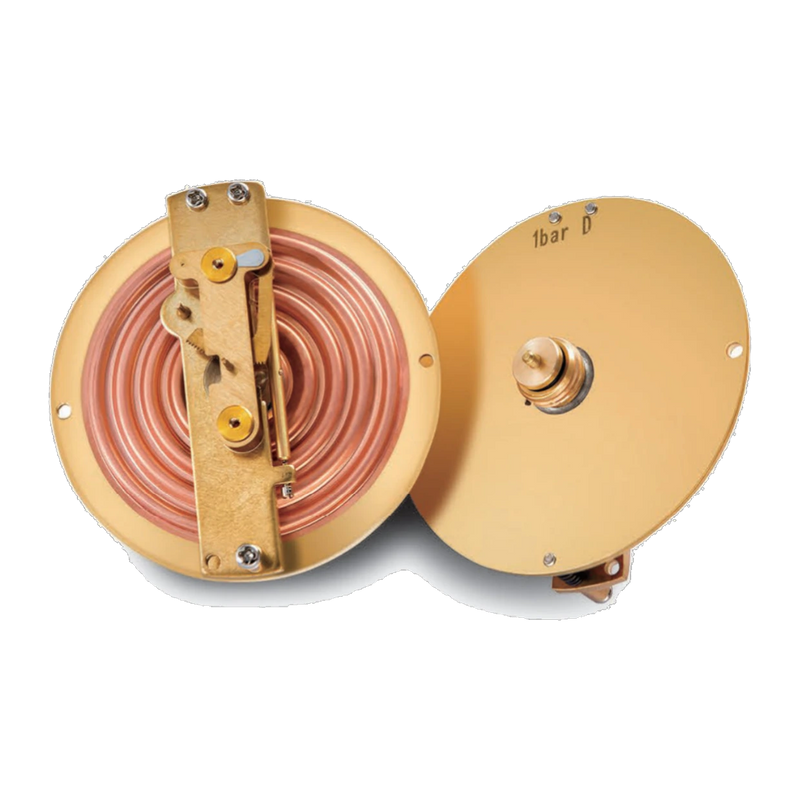

• Einteilige Membranbaugruppe Überdruck: Ø 45, 56,5 und 72 mm, Anschluss M10 × 1

Auswahl und Angebot

Baugröße, Messbereich und Werkstoff legen die Ausführung fest; das Anschlussgewinde ist bei den meisten Bauarten M5 oder kundenspezifisch. Schildern Sie uns die Anwendung über das Angebotsformular. Mehr zu Aufbau und Werkstoffen finden Sie unter Druckmessdosen, Druckmesskapseln und Membranen.
