Wägemodule für Wägezellen: Silo, Tank, Behälter

Wägemodule für Wägezellen sind der Einbausatz zwischen Silo,Tank oder Behälter und Wägezelle. Sie leiten die Last definiert in die Zelle ein, sichern gegen Kippen, Seitenverschiebung und Abheben und tolerieren den Winkelversatz, den geschweißte Silo- und Tankkonstruktionen mitbringen. Erhältlich in verzinktem Stahl und Edelstahl AISI 304, für Anwendungen bis 100.000 kg je Modul, passend zu unseren Wägezellenserien.

Warum eine Wägezelle nicht ohne Wägemodul eingebaut wird

Eine Druckkraft-Wägezelle misst dann richtig, wenn die Last senkrecht und mittig auf ihre Druckfläche wirkt. In der Realität steht ein Behälter aber nie ideal: die Konstruktion ist nicht exakt in der Waage, das Silo dehnt sich thermisch, Wind und Anfahren der Rührwerke bringen Querkräfte ein, und beim Entleeren kann ein Bein sogar abheben.

Ein Wägemodul löst genau diese Punkte. Der selbstzentrierende Gelenkfuß auf der Kugel stellt die Krafteinleitung her, auch wenn die Auflageflächen nicht parallel sind. Die Bindung gegen Seitenverschiebung nimmt Querkräfte auf, ohne sie in die Messrichtung durchzulassen. Die Abhebesicherung hält den Behälter am Platz, wenn er leer ist oder seitlich belastet wird. Wo die Bauhöhe angepasst werden muss, sind die Module höhenverstellbar.

Ohne Modul montierte Zellen liefern nicht nur ungenaue Werte, sie fallen auch früher aus, weil Querkräfte und Momente die zulässigen Grenzwerte überschreiten. Der Modulpreis ist gegenüber dem Zellenpreis gering, gespart wird an der falschen Stelle.

Wie viele Module braucht Ihr Behälter?

Drei Module sind bei runden Behältern, Tanks und Silos die technisch sauberere Lösung. Drei Auflagepunkte sind statisch bestimmt, die Last verteilt sich unabhängig von Bodenunebenheiten gleichmäßig, und es ist kein Ausrichten nötig.

Vier Module kommen bei rechteckigen Konstruktionen und bestehenden Vier-Bein-Gestellen zum Einsatz. Sie brauchen dann eine ebene Aufstellfläche und müssen die Lastverteilung beim Einbau prüfen, sonst tragen zwei Punkte deutlich mehr als die anderen.

Für die Nennlast je Modul rechnen Sie das Leergewicht des Behälters plus die maximale Füllmenge, geteilt durch die Anzahl der Module, und legen darauf eine Reserve für ungleiche Lastverteilung und dynamische Anteile beim Befüllen. Bei ungünstiger Geometrie oder außermittigem Auslauf trägt ein Punkt schnell deutlich mehr als den rechnerischen Anteil. Wenn Sie uns Behältermaße, Leergewicht und Füllmedium nennen, rechnen wir die Auslegung mit Ihnen durch.

Bei großen Behältern lassen sich Kosten sparen, indem nur ein Teil der Auflagepunkte mit Wägezellen bestückt wird und die übrigen Blindmodule oder Gelenklager erhalten. Das ist sinnvoll, wenn die Lastverteilung konstruktiv festliegt, kostet aber Genauigkeit und sollte vorher gerechnet werden.

Das Modul muss zur Wägezelle passen

Wägemodule sind keine Universalteile. Jede Baureihe ist für bestimmte Zellenserien und deren Anschlussgeometrie ausgelegt. Die Zuordnung steht bei jedem Artikel im Datenblatt, und das CAD-Modell steht zum Download bereit, damit Sie die Einbausituation vorab prüfen können.

Als Orientierung im Sortiment:

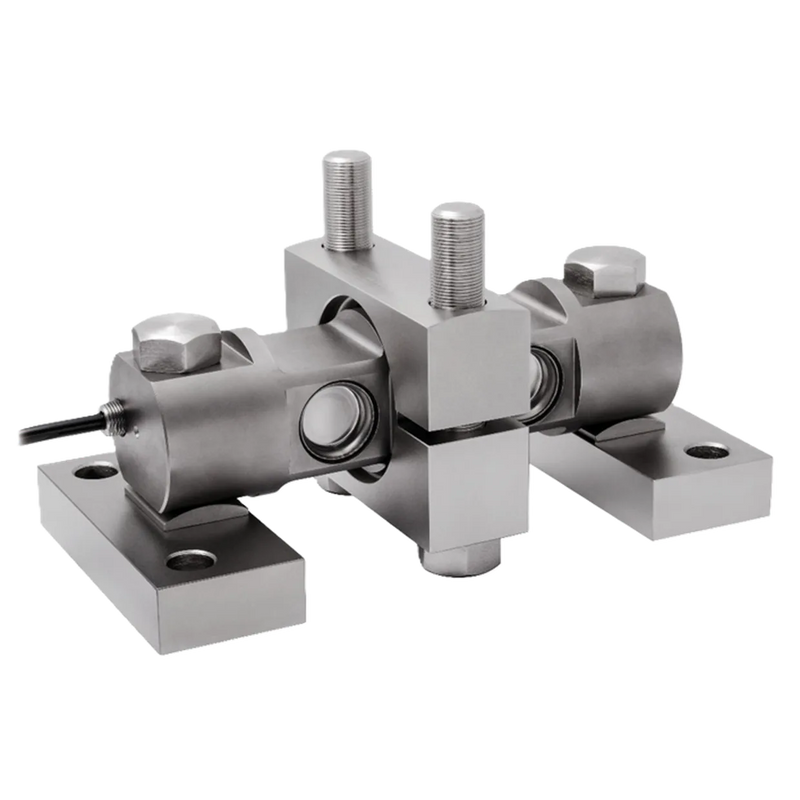

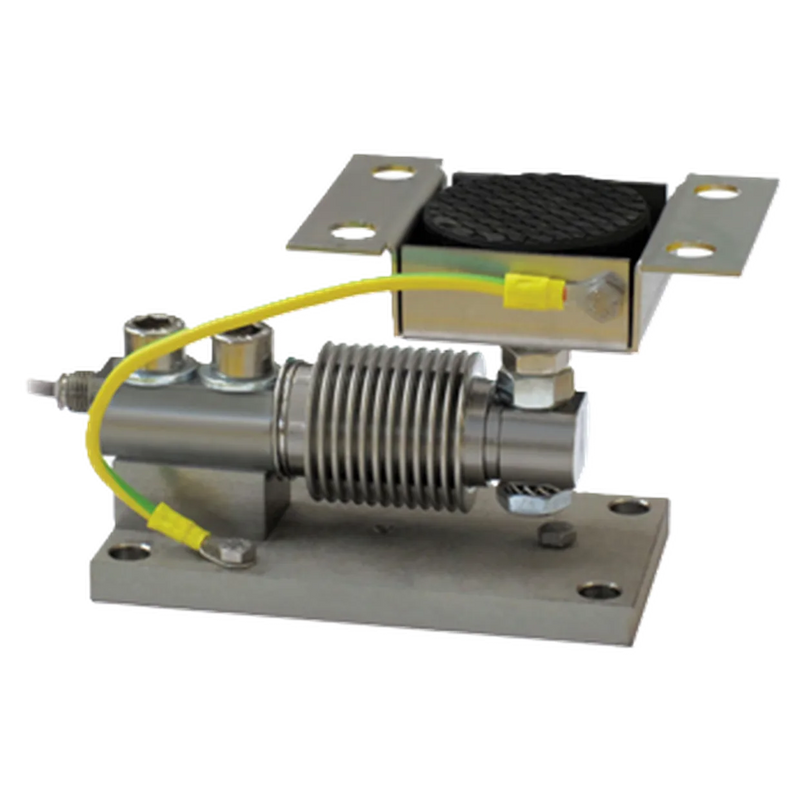

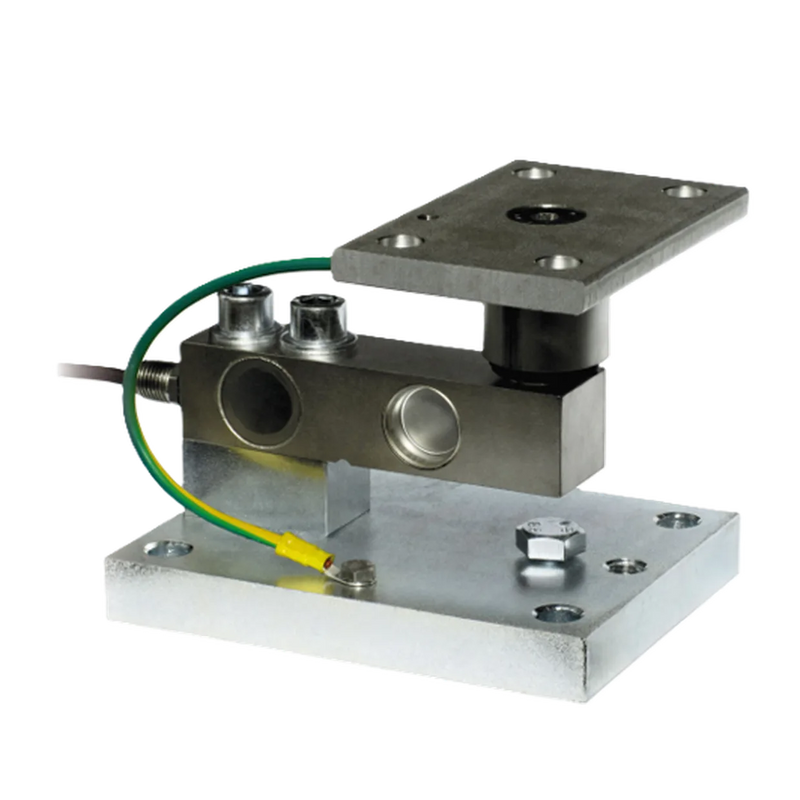

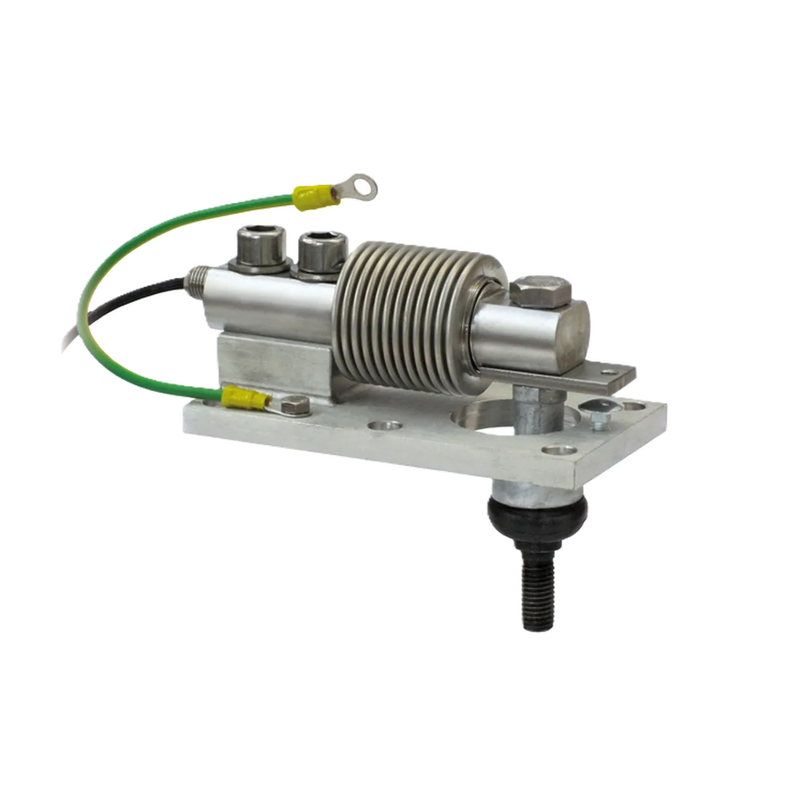

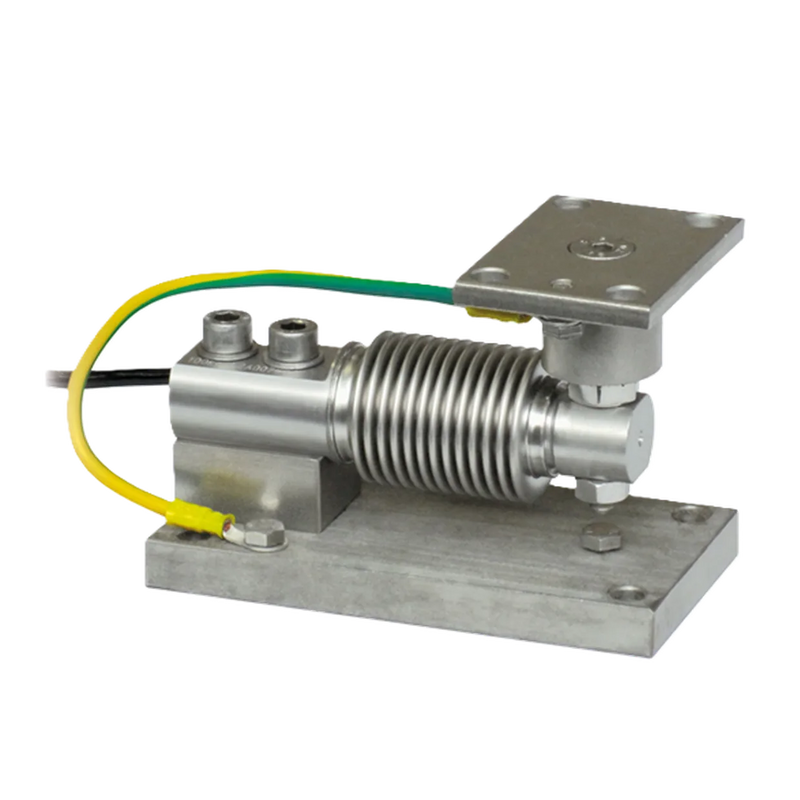

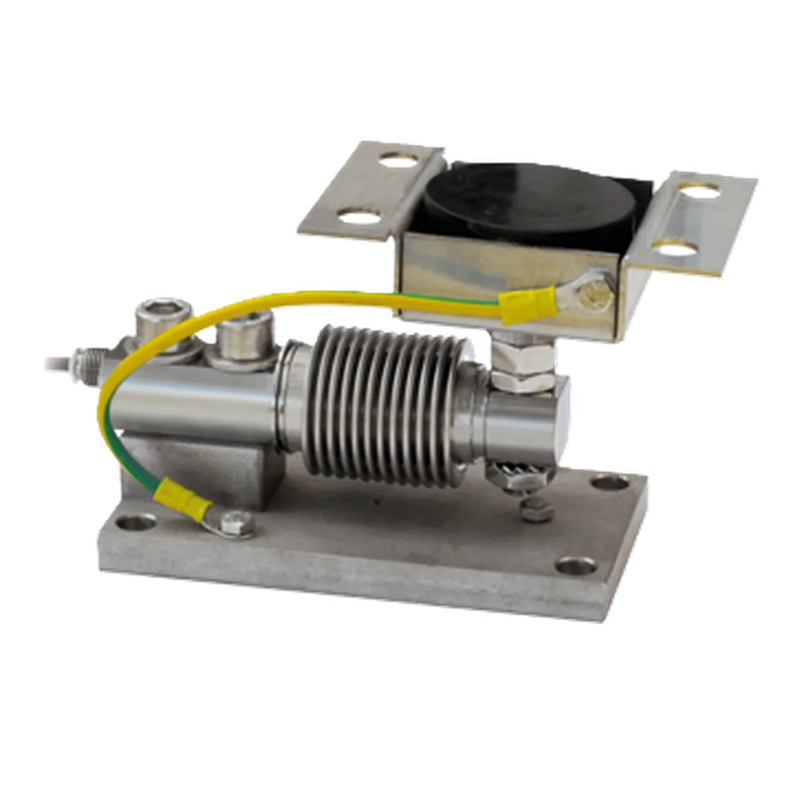

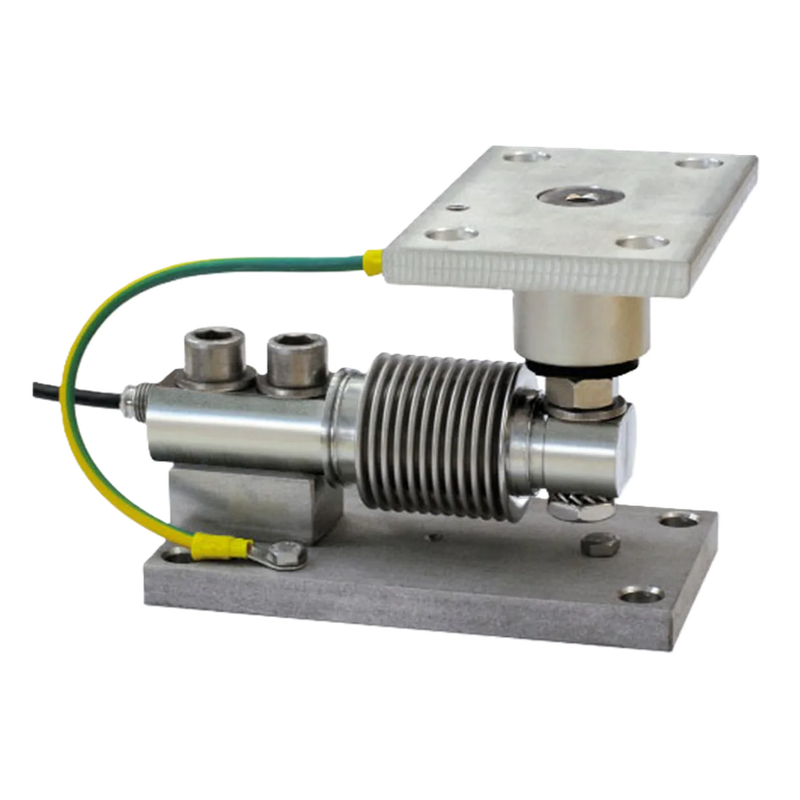

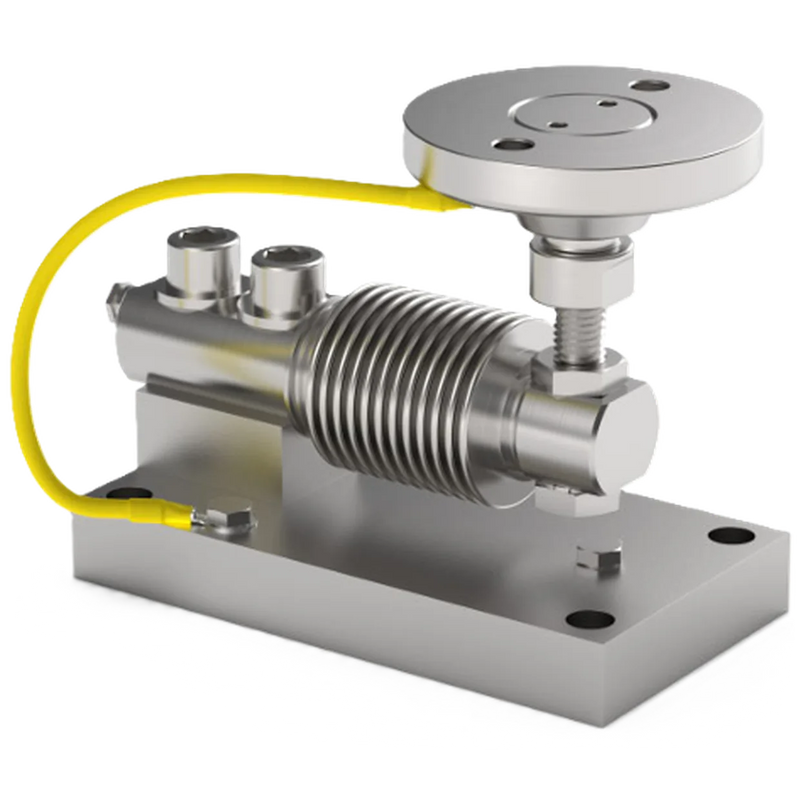

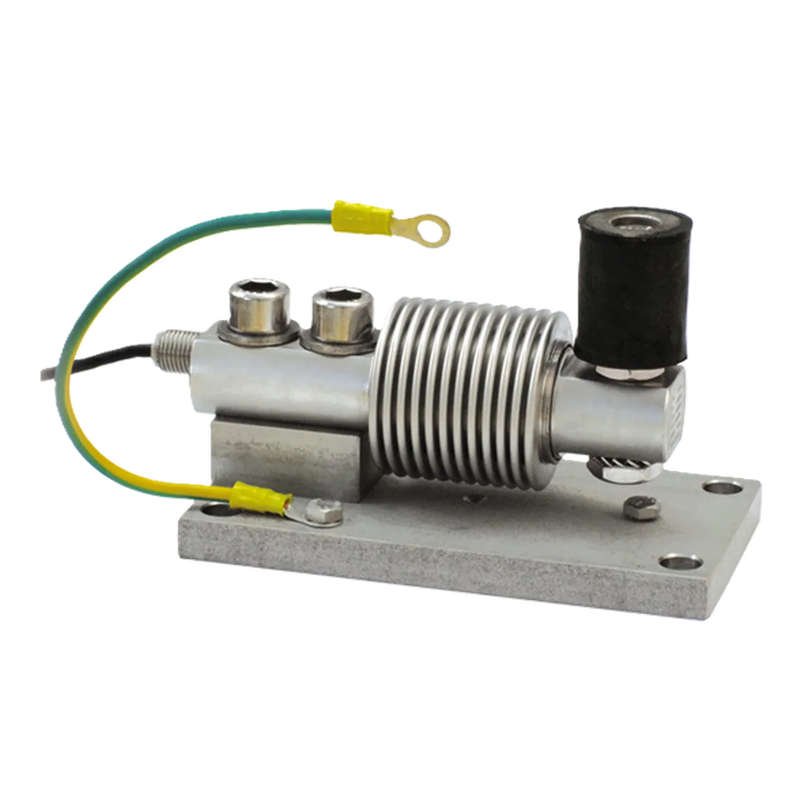

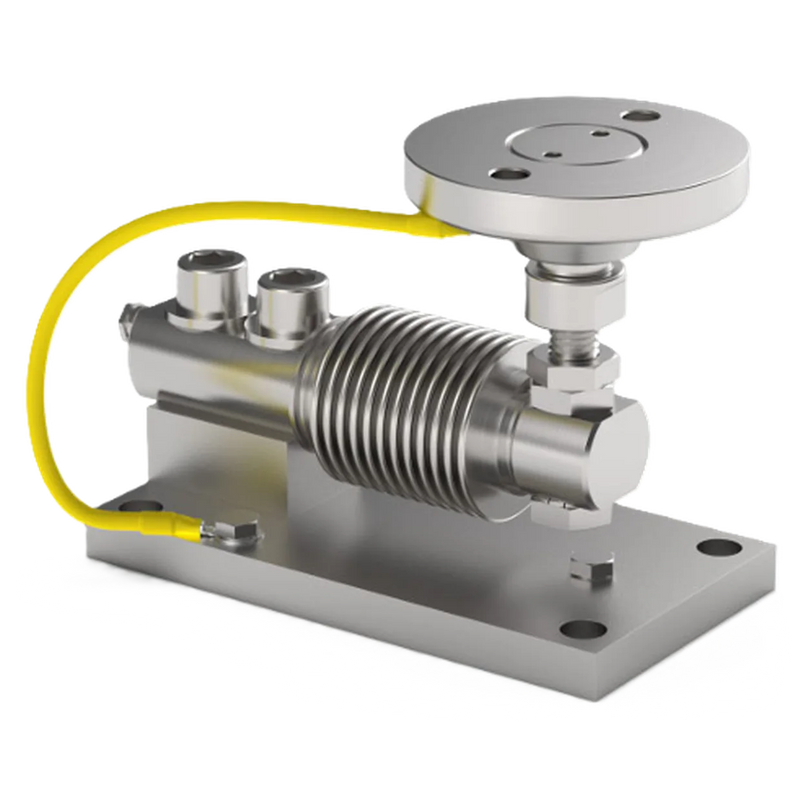

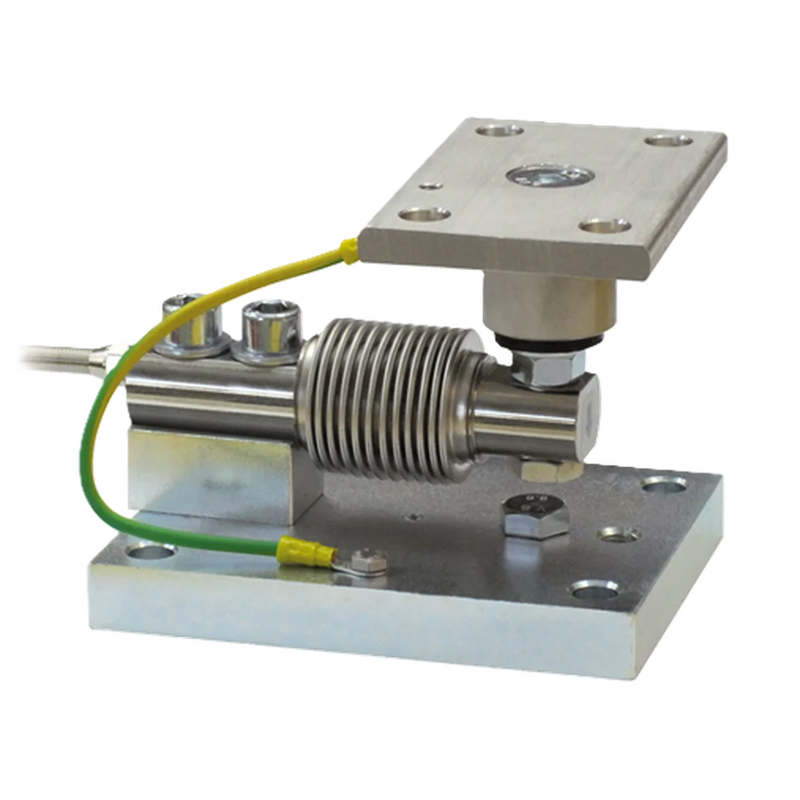

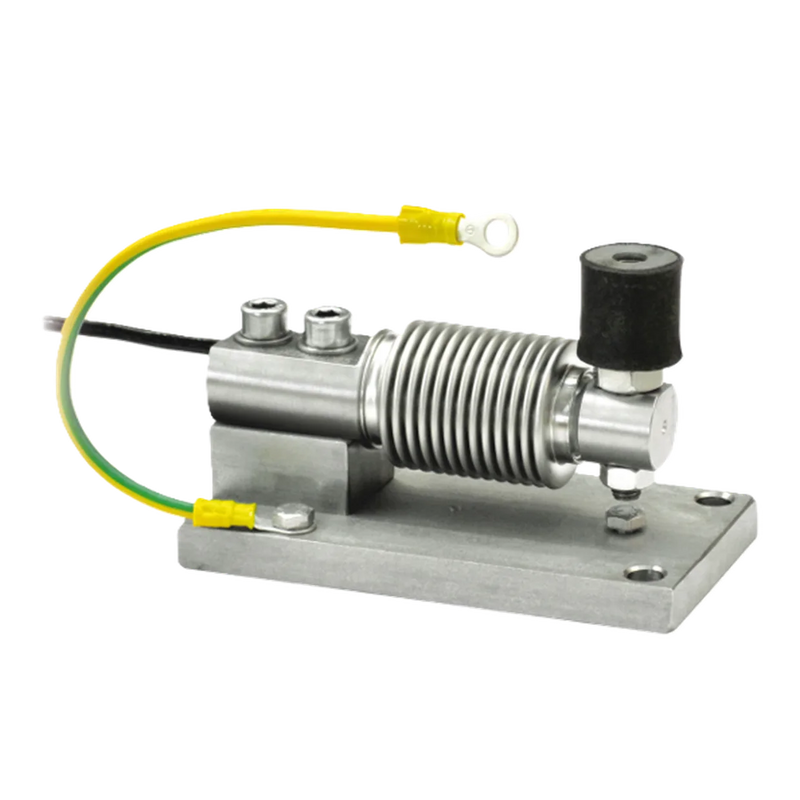

• Biegestab-Wägezellen: Module von 200 kg bis 2 t mit Druckgelenk, Zuggelenk, Gelenkfuß oder Oberplatte, etwa LMLAC bis LMLAJ, LMLAU und LMAAB

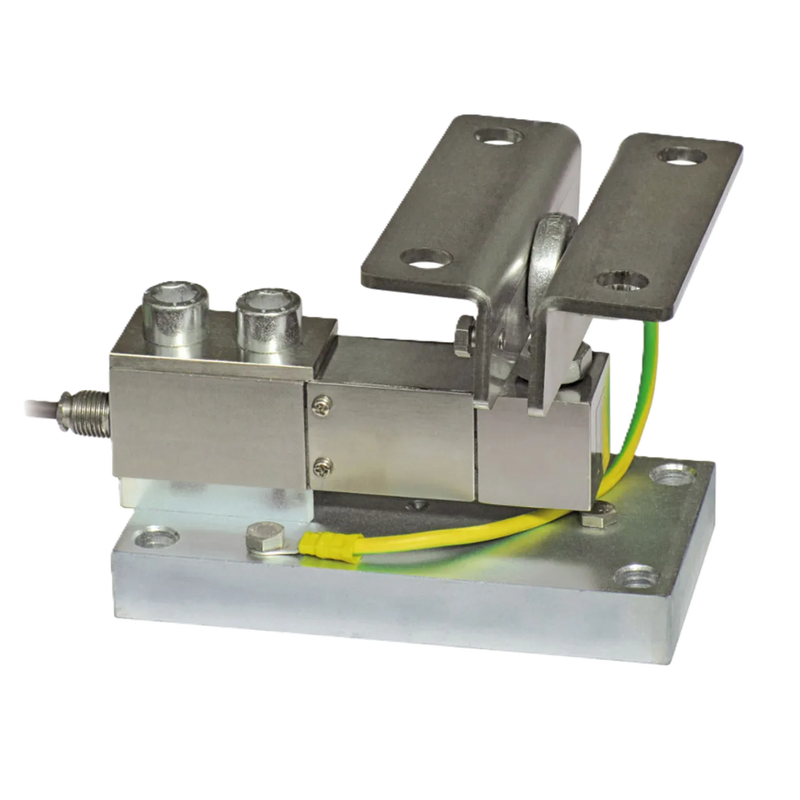

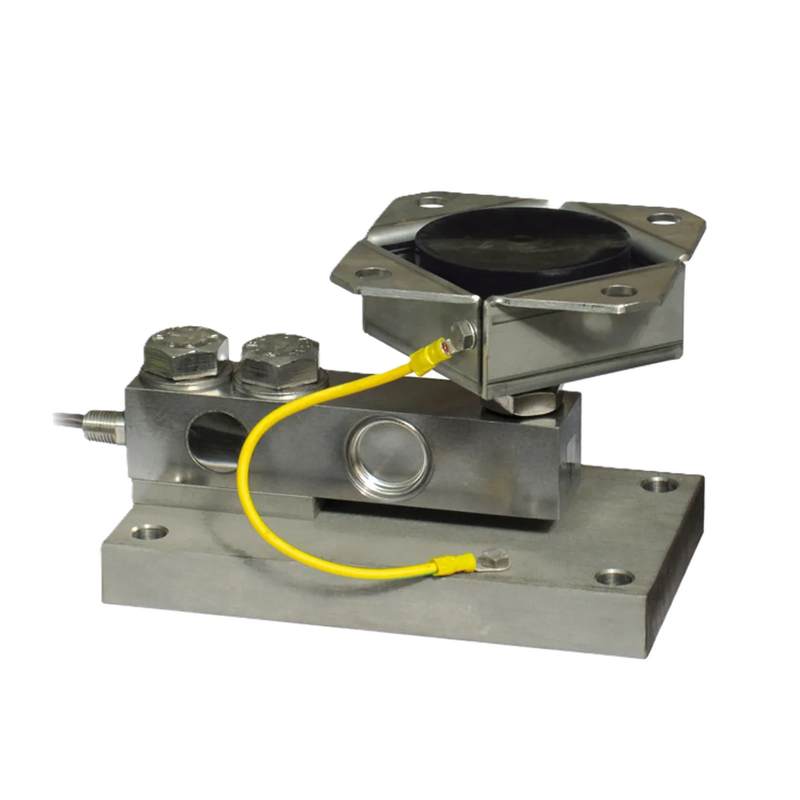

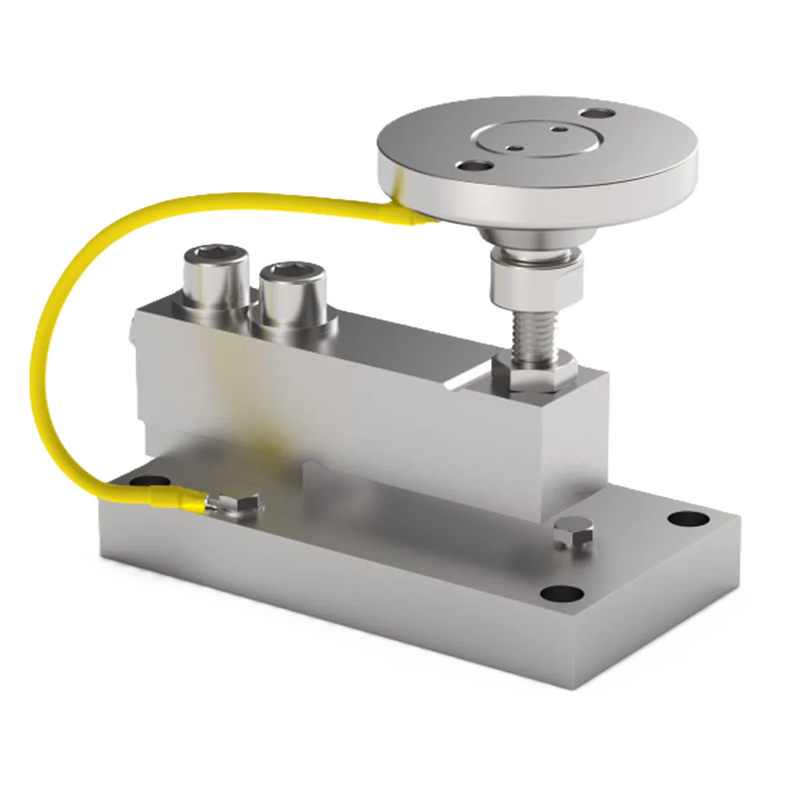

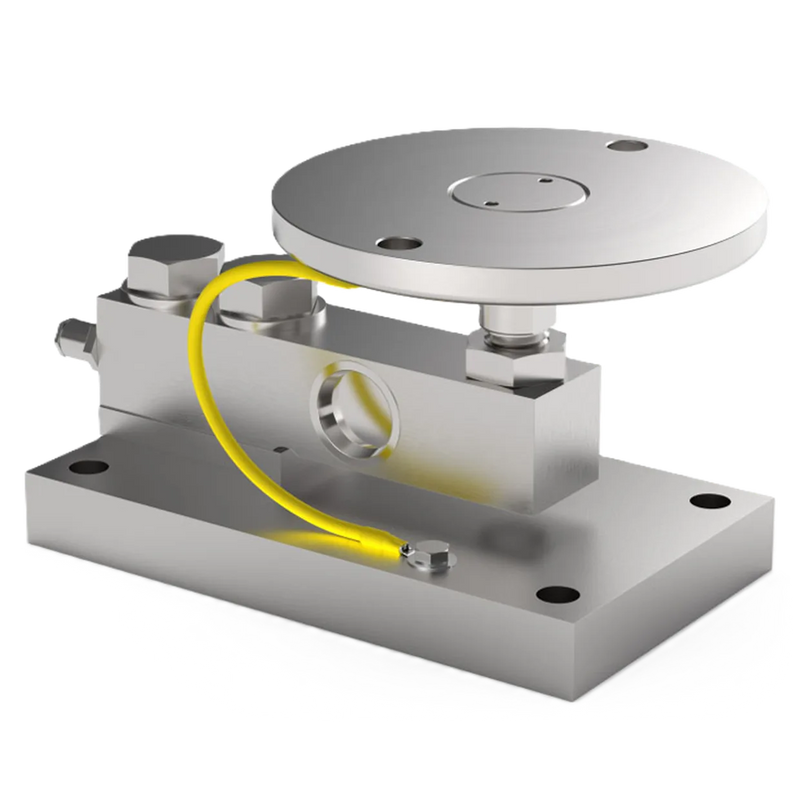

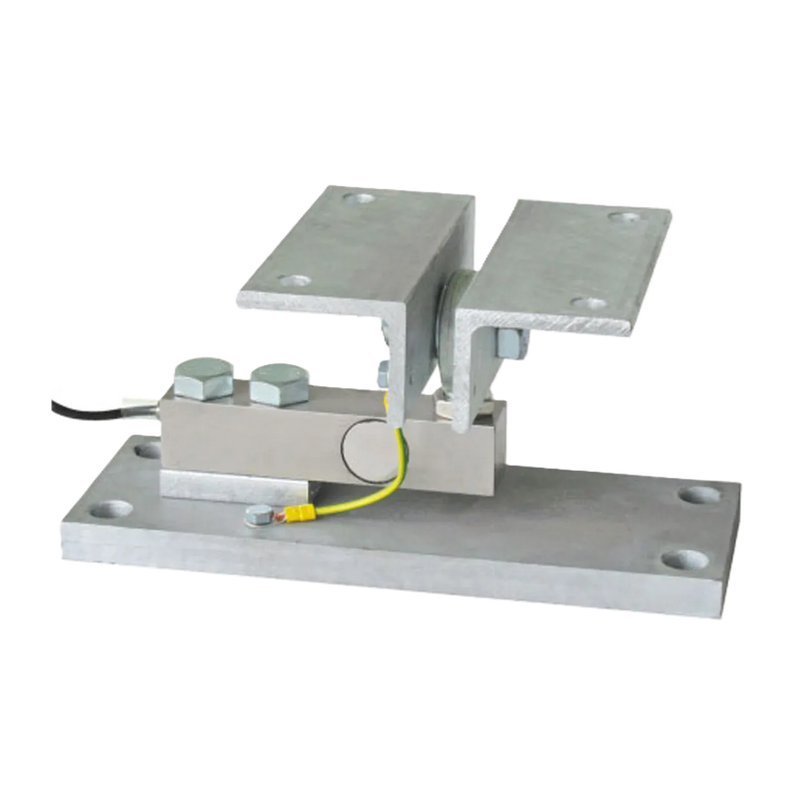

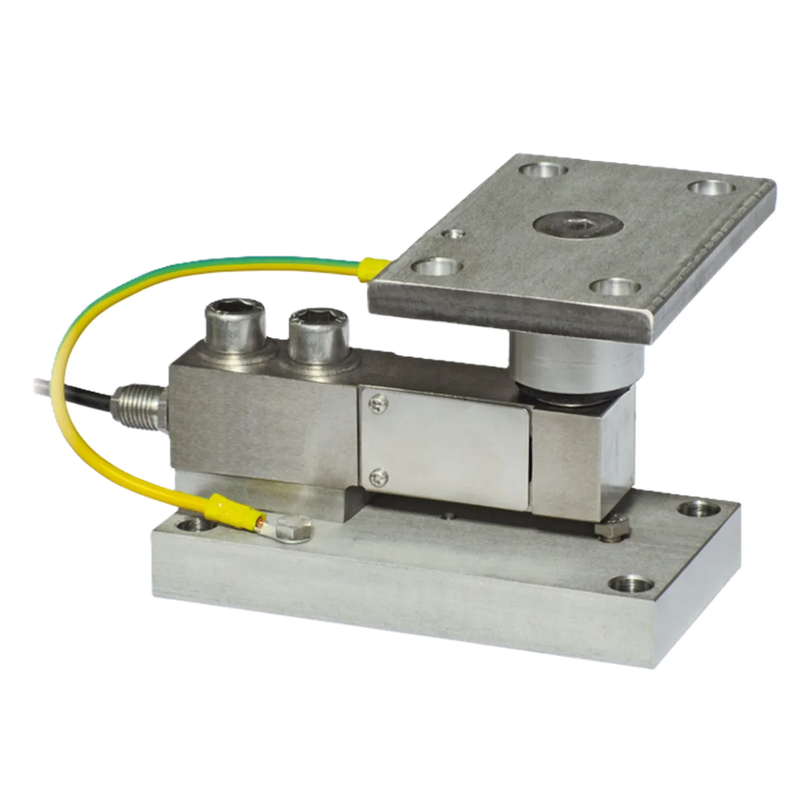

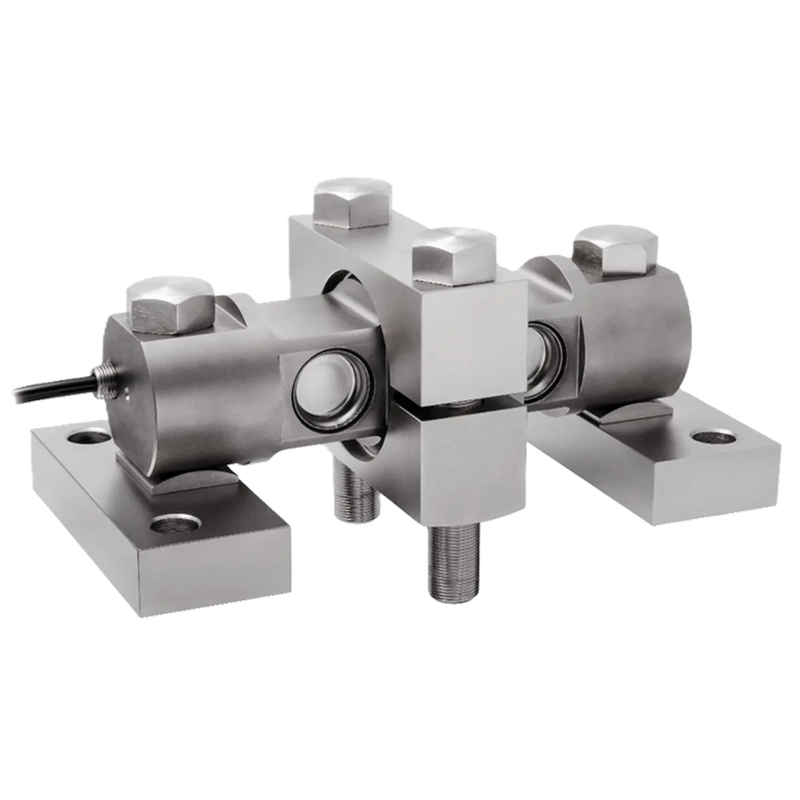

• Scherstab-Wägezellen: Module von 500 kg bis 27 t, auch mit Kugelgelenk, etwa LMLAB, LMLAM, LMLAO, LMLAR bis LMLAT, LMLBB und LMAAC

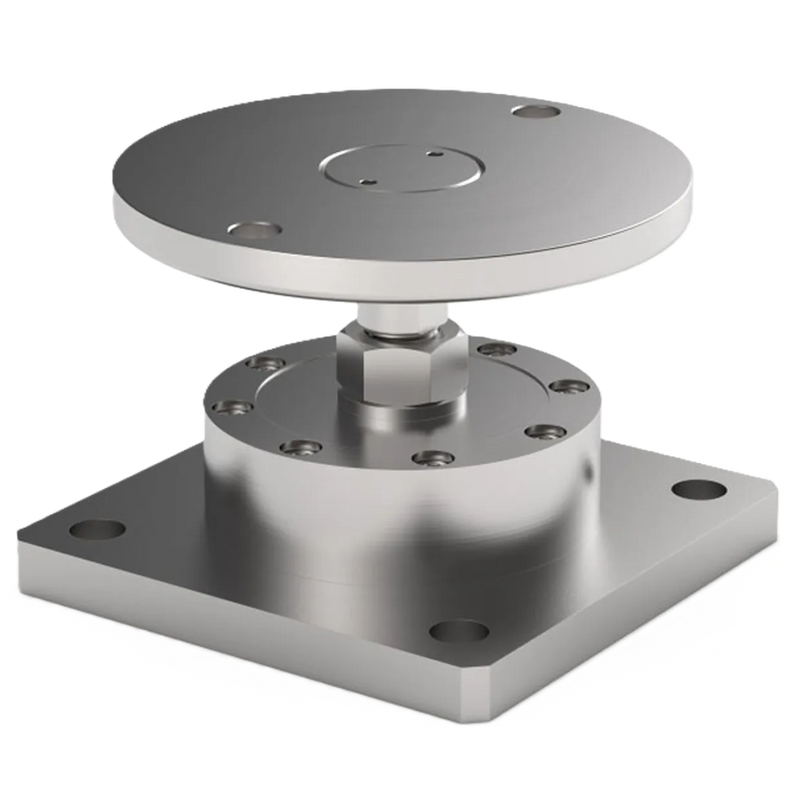

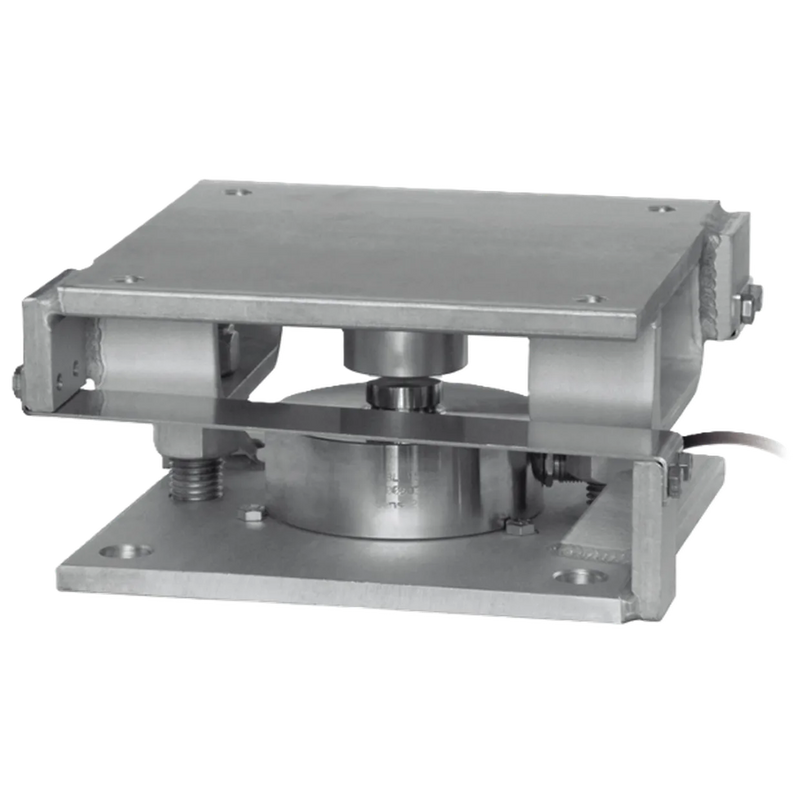

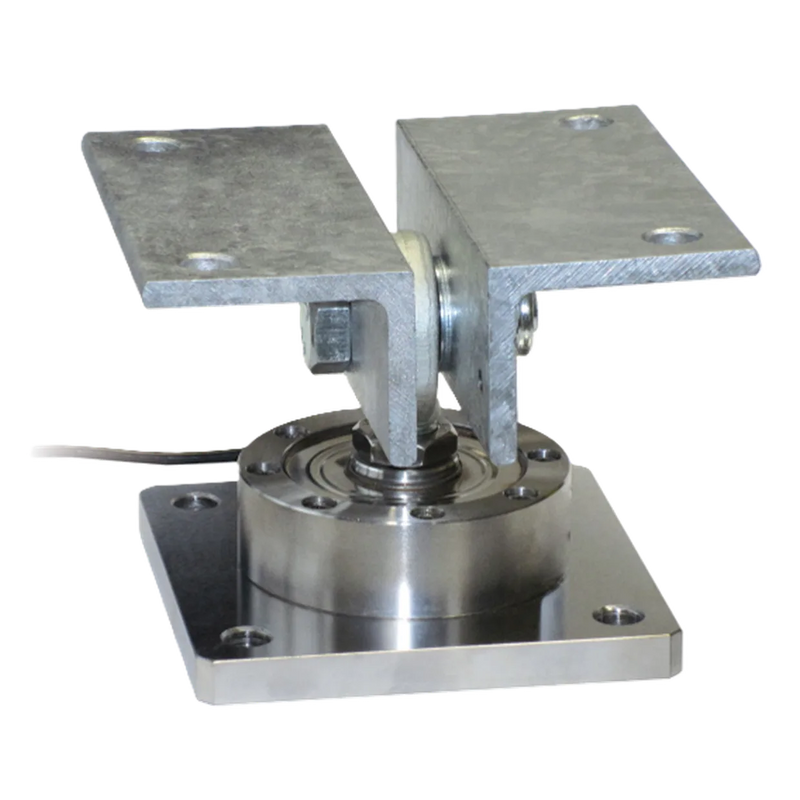

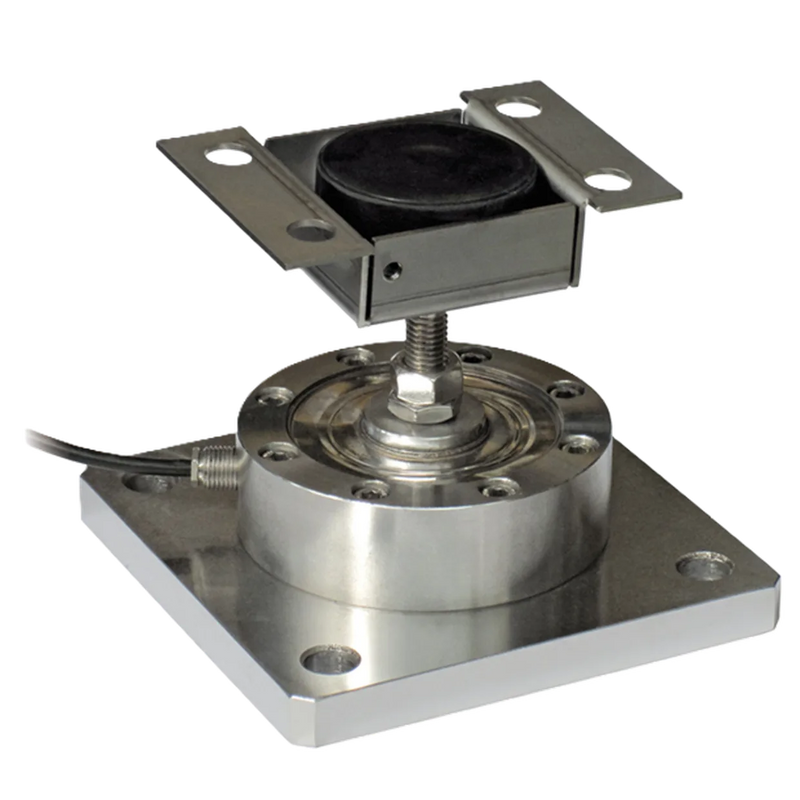

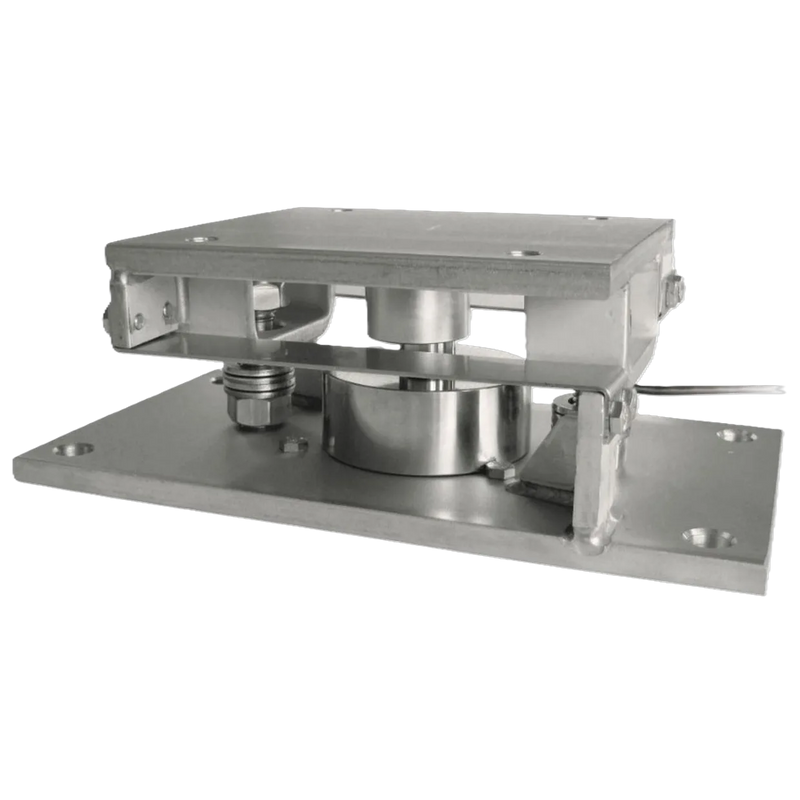

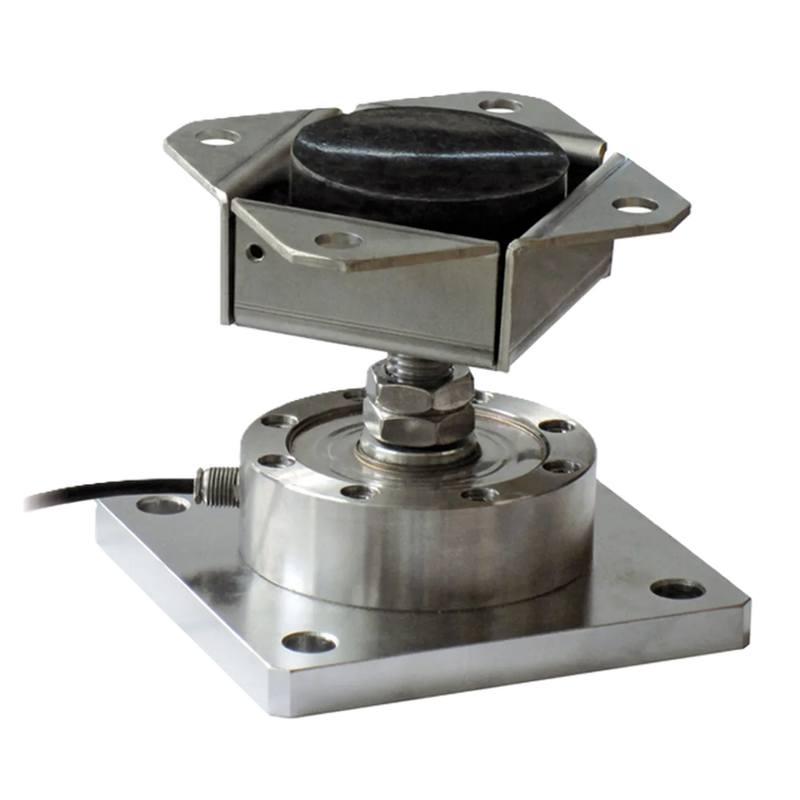

• Kompressions-Flachzellen und Druckkraft-Wägezellen: Module von 2 bis 100 t, teils mit verstellbarer Oberplatte, etwa LMLAK, LMLAL, LMLAN, LMLAP, LMLAQ, LMLAW, LMLAY, LMLAZ, LMLBC und LMAAA

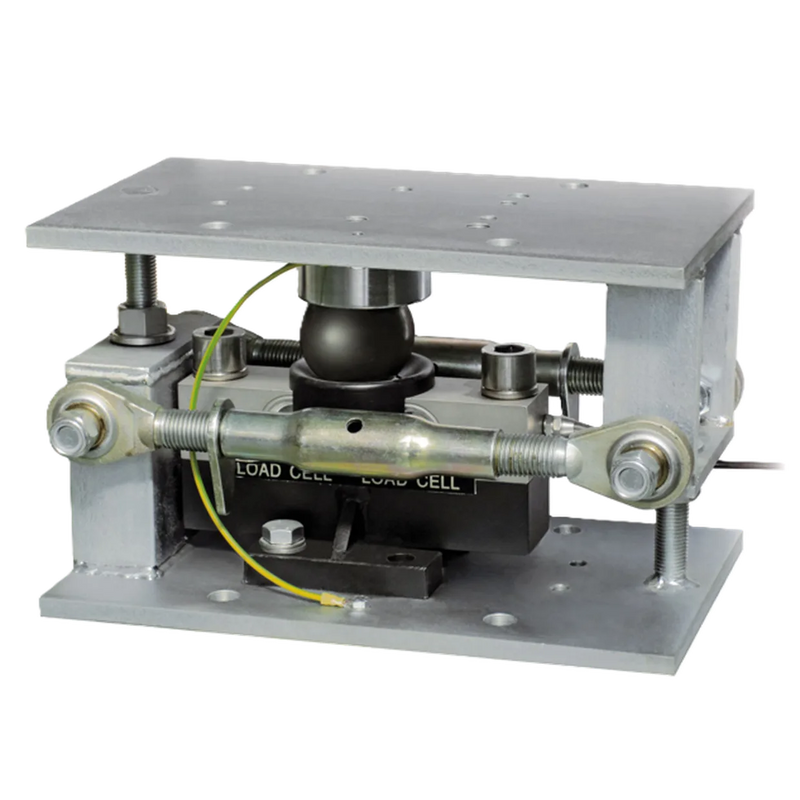

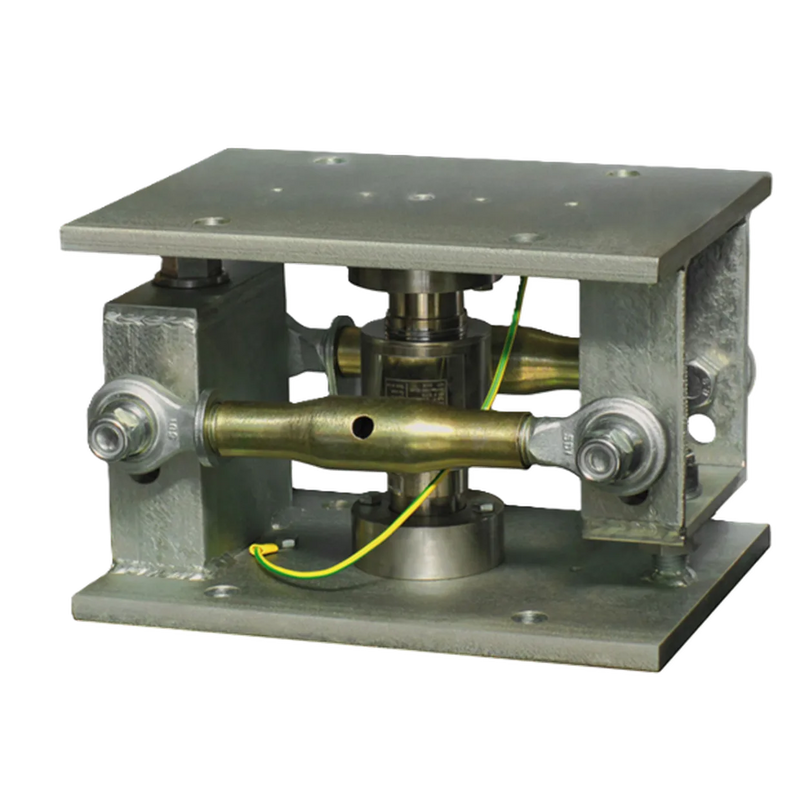

• Doppelscherstab- und Säulen-Wägezellen: Module bis 50 t, etwa LMLAX

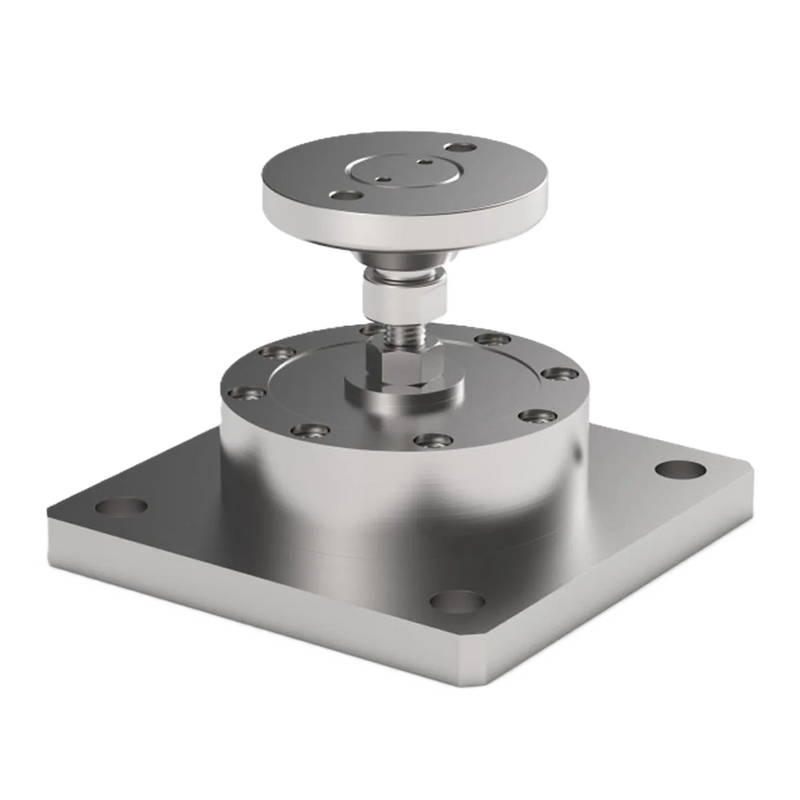

• Ausführungen nach EN 1090 für mehrere Baugrößen
• Kugelgelenke als Einzelteil, wenn nur die Krafteinleitung ergänzt werden soll

Passt keine Standardausführung zu Ihrer Konstruktion, fertigen wir Adapterplatten und Sonderausführungen; sprechen Sie uns über kundenspezifische Lösungen an.

Der häufigste Fehler beim Einbau: die Verrohrung

In der Praxis stammt der größte Teil der Messfehler bei Behälterwaagen nicht aus der Zelle oder dem Modul, sondern aus starren Anbindungen. Jedes fest verschraubte Rohr, jede steife Leitung und jeder angeschweißte Steg leitet Kräfte am Wägesystem vorbei und verfälscht das Ergebnis, oft temperaturabhängig und damit schwer zu finden.

Halten Sie deshalb Rohranschlüsse so flexibel und so waagerecht wie möglich, führen Sie Kabel und Schläuche mit Schlaufe statt gespannt, und verzichten Sie nach der Montage auf zusätzliche Streben. Prüfen Sie nach dem Einbau, ob der Behälter frei auf den Modulen steht.

Auswertung und Kalibrierung

Die Signale mehrerer Zellen werden in einer Summierbox zusammengefasst und von einem Wägetransmitter oder Wägeindikator ausgewertet, von dort weiter auf 4…20 mA, IO-Link oder Feldbus. Weil die tatsächliche Genauigkeit einer Behälterwaage von der Konstruktion abhängt und nicht nur von der Zelle, empfiehlt sich eine Kalibrierung am eingebauten System. Für die Zellen selbst kalibrieren wir nach ISO 17025 im eigenen Labor.

Passende Produkte und Alternativen

Die passenden Zellen finden Sie bei den Druckkraft-Wägezellen und Knopf-Wägezellen, weiteres Einbauzubehör im Zubehör für Wägezellen. Steht der Behälter auf Maschinenfüßen, sind Lastfuß-Wägezellen die einfachere Nachrüstlösung.

Geht es Ihnen nur um den Füllstand und nicht um das Gewicht, ist die gravimetrische Messung über Wägemodule zwar medienunabhängig und ohne Einbau in den Behälter möglich, aber aufwendiger als eine Füllstandmessung mit Radar oder Hydrostatik. Bei Schüttgütern mit Brückenbildung oder wechselnder Dichte spielt die Wägung dagegen ihren Vorteil aus, weil sie die Masse direkt erfasst.

Preis, Datenblatt und CAD-Modell stehen bei jedem Artikel online. Bei der Auslegung von Modulanzahl, Nennlast und Einbau beraten unsere Ingenieure Sie direkt.
