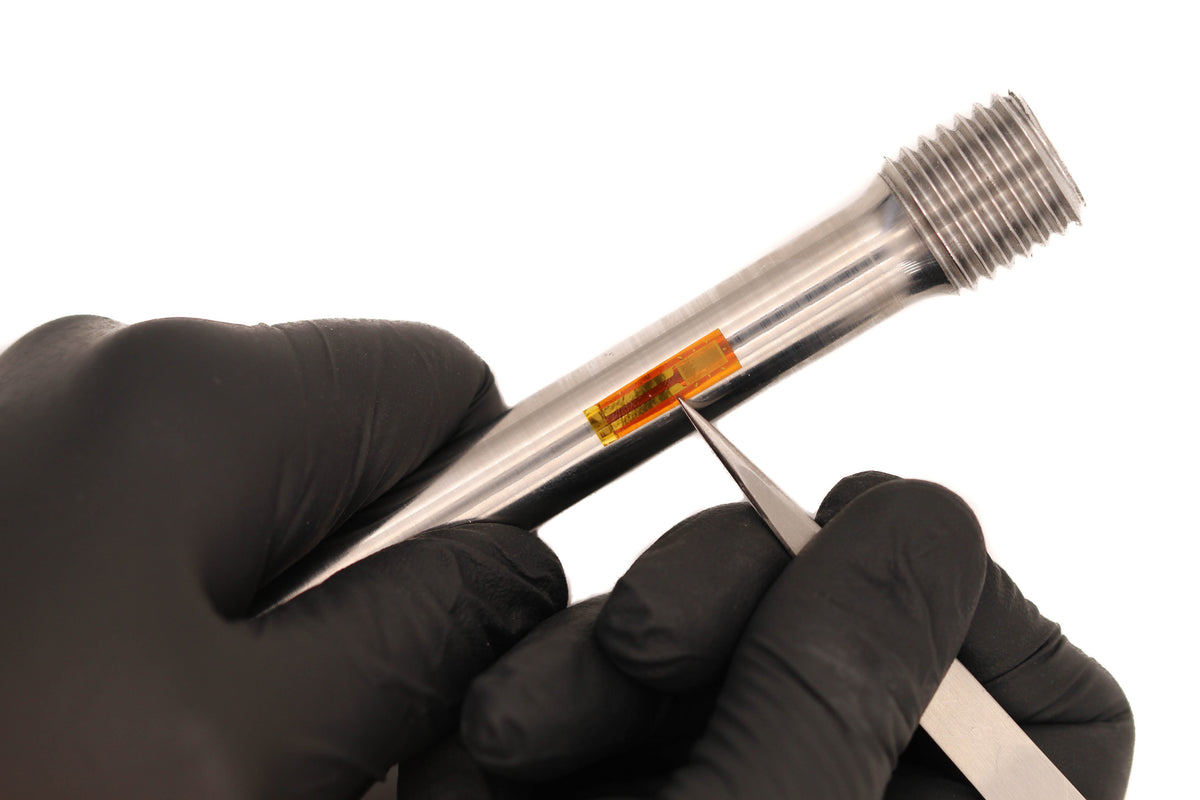

Ein Bauteil, das ohnehin im Kraftfluss sitzt, kann selbst zum Aufnehmer werden. Wir kleben Dehnungsmessstreifen darauf, verschalten sie zur Brücke und kalibrieren das Ergebnis. Aus Ihrer Welle, Ihrem Holm oder Ihrem Maschinenrahmen wird so ein Messinstrument, ohne dass ein zusätzlicher Sensor Bauraum braucht.
Die Applikation erfolgt in der Regel in unserem Labor, Sie stellen das Bauteil bei. Wo sich das Bauteil nicht bewegen lässt, kommen wir zu Ihnen, auch in raue Industrieumgebung. Das Erstkonzept für die Umgestaltung eines Bauteils zum Messinstrument ist kostenlos.
So läuft eine DMS-Applikation ab
Messaufgabe klären
- Bauteil und Einbausituation ansehen: Welle, Maschinenteil, Fahrzeugteil
- Festlegen, an welchen Stellen Kräfte ermittelt werden müssen
- Klären, welches Ausgangssignal Ihre Steuerung verarbeiten kann
Messstellen auslegen
- Dehnungen aus Ihrer Konstruktionszeichnung per FEM vorhersagen und sichtbar machen
- Applikationsstellen festlegen, bei Bedarf das Bauteil mechanisch anpassen (3D-CAD-Modell)
- Dehnungsmessstreifen nach Werkstoff und Umgebungsbedingungen auswählen
Applizieren und verschalten
- Kleben mit heisshärtendem Klebstoff, etwa Epoxidharz
- Verschaltung als Viertel-, Halb- oder Vollbrücke
- Messstelle versiegeln gegen Feuchtigkeit, Schmutz und chemische Substanzen
Anschliessen und kalibrieren
- Messverstärker nach Ihrem Wunsch anbinden, auf Wunsch telemetrisch
- Kalibrierung in einer Vorrichtung, die wir für Ihren Anwendungsfall bauen
- Auf Wunsch Applikation vor Ort in Ihrem Unternehmen
Viertel-, Halb- oder Vollbrücke
Eine Messbrücke hat vier Zweige. Wie viele davon ein aktiver Dehnungsmessstreifen ist und wie viele ein Festwiderstand, entscheidet über Empfindlichkeit und Aufwand der Messstelle. Wir verschalten alle drei Varianten, für Torsion, Biegung sowie Zug- und Druckkraft, an Aluminium, Stahl, Kunststoff und Keramik.
Was wir applizieren
| Merkmal | Ausführung |
|---|---|
| Bauteilwerkstoffe | Aluminium, Stahl, Kunststoff, Keramik |
| Verschaltung | Viertel-, Halb- und Vollbrücke |
| Messgrössen | Torsion, Biegung, Zug- und Druckkraft |
| Brückenwiderstand | 120 Ohm bis 50 kOhm |
| Anschlusstechnik | 2-, 3-, 4- und 6-Leiter |
| Klebstoff | heisshärtend, etwa Epoxidharz |
| Kompensation | Temperatur und weitere Einflussgrössen |
| Versiegelung | gegen Feuchtigkeit, Schmutz und chemische Substanzen |
| Kalibrierung | in einer eigens für den Anwendungsfall gebauten Vorrichtung |
| Ort der Applikation | im eigenen Labor, auf Wunsch bei Ihnen vor Ort |
Bauteile bringen wir in der Regel zu uns ins Labor. Sprechen Sie die Bauteilgrösse bitte vorab ab, damit wir wissen, was auf uns zukommt.
Telemetrie: messen, wo kein Kabel hinkommt
Nicht jedes Bauteil lässt sich verkabeln. Eine rotierende Welle zum Beispiel: Dort überträgt eine Induktionsstrecke das Messsignal berührungslos. Damit lassen sich 1200 Messwerte in der Sekunde übertragen, sodass im dynamischen Betrieb jede Belastungsänderung erfasst wird.
Vor Ort, auch an grossen Bauteilen
Was nicht ins Labor passt, messen wir dort, wo es steht. Unsere Servicetechniker applizieren und messen auch in rauer Industrieumgebung. Sie sparen die Investition in eigene Messinstrumente und bekommen Zahlen, mit denen sich die Maschine verbessern lässt.
Anwendungsberichte
Am schnellsten bekommen Sie ein Bild davon, was wir tun, wenn Sie einen abgeschlossenen Fall lesen:
- Kompressorwelle: vom Entwurf bis zur telemetrischen Messung — Applikation und Telemetrie an einem rotierenden Bauteil
- Vermessung eines Tiefkühl-Verschieberegallagers — Applikation in rauer Industrieumgebung
- Kraftmessung an Pressen und Stanzen — ein Bauteil wird zum Messinstrument für die Prozessüberwachung
Alle Berichte finden Sie in unseren Anwendungsberichten.
Was wir für ein Angebot brauchen
- Das Bauteil: Zeichnung oder Masse, Werkstoff und Baugrösse
- Die Messaufgabe: welche Kraft oder welches Moment, an welcher Stelle
- Das Ausgangssignal, das Ihre Steuerung verarbeiten kann
- Die Umgebung: Temperaturbereich, Feuchtigkeit, Chemie, Verschmutzung
- Der Ort: Bauteil beistellen oder Applikation bei Ihnen vor Ort
- Stückzahl und gewünschter Termin
Eine Zeichnung oder ein Foto der Einbaustelle genügt oft für eine erste Einschätzung. Fehlt Ihnen etwas davon, schicken Sie, was Sie haben, den Rest klären wir im Gespräch. Das Erstkonzept kostet Sie nichts.
