Wägeindikatoren für Wägezellen und Kraftaufnehmer

Wägeindikatoren für Wägezellen und Kraftaufnehmer zeigen das Gewicht dort an, wo bedient wird: als Fronteinbaugerät nach DIN-Norm in der Schalttafel oder im geschlossenen Gehäuse für Wand, Tisch und Säule. Mit Tastatur, Sollwerten und Relaisausgängen für Dosier- und Abfüllprozesse, in Ausführungen nach OIML R76 Klasse III und MID für den eichpflichtigen Verkehr.

Wägeindikatoren für Wägezellen und Kraftaufnehmer für Fronteinbau und Gehäuse

Die erste Entscheidung ist die Bauform, und sie hängt daran, wo bedient wird.

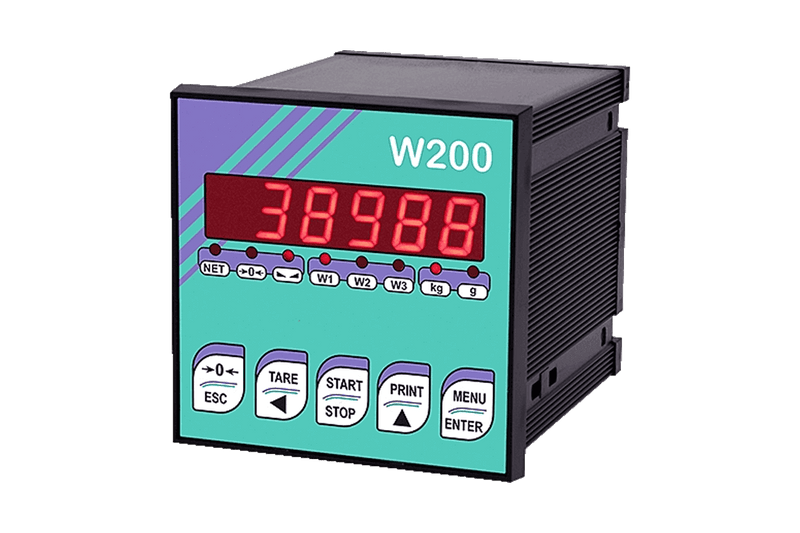

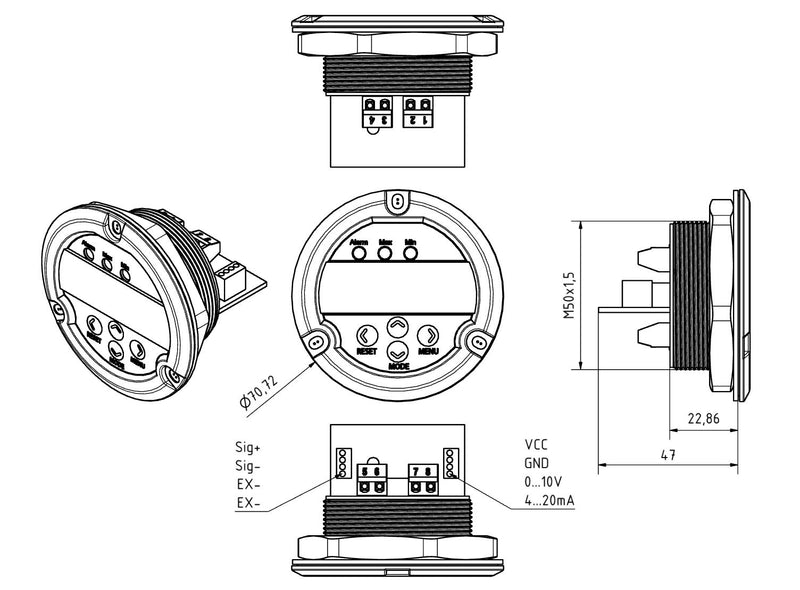

Fronteinbaugeräte in den DIN-Formaten 96 x 48 und 96 x 96 mm sitzen in der Schalttafel und passen in bestehende Ausschnitte. Das ist die richtige Wahl, wenn ein Bedienpult oder Schaltschrank vorhanden ist und die Waage Teil einer größeren Anlage ist. Achten Sie hier auf die Schutzart: angegeben ist die Frontplatte, meist IP54. Die Rückseite mit den Klemmen sitzt geschützt im Schrank, weshalb Fronteinbau in Nassbereichen nur mit entsprechendem Gehäuse hinter der Blende funktioniert.

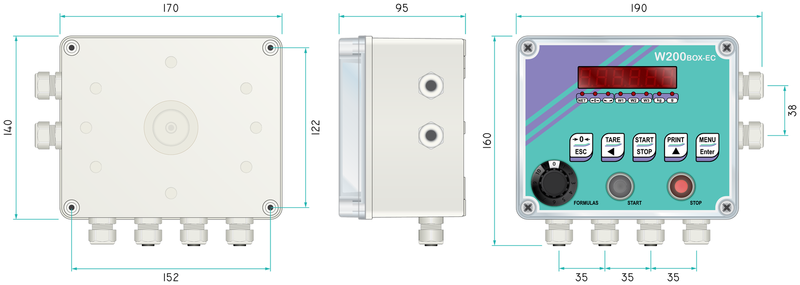

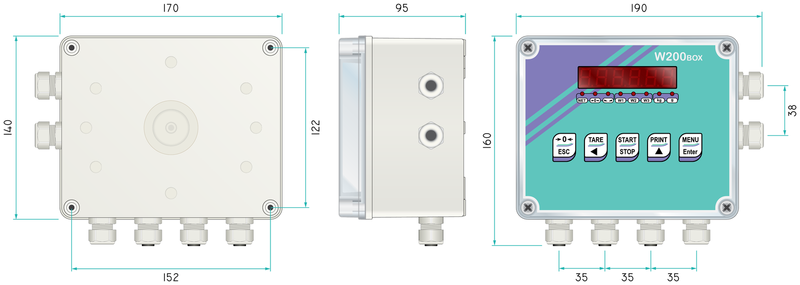

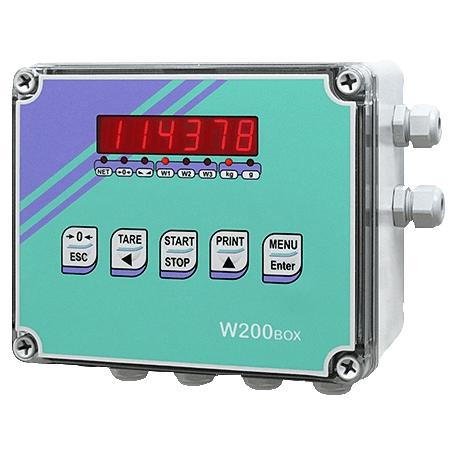

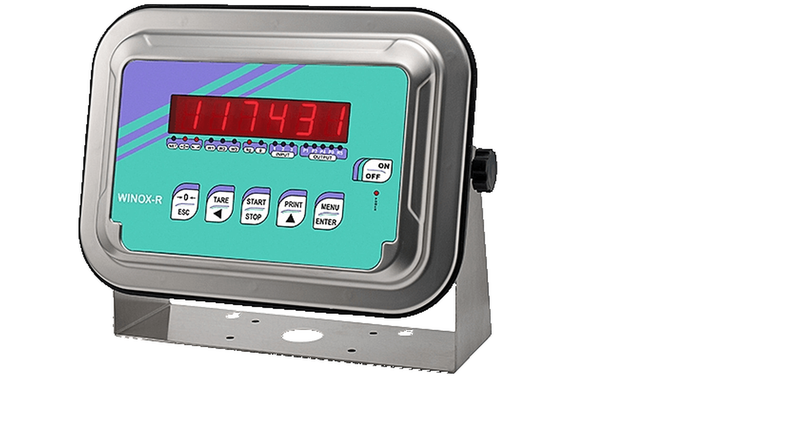

Geräte im Gehäuse bringen den Schutz mit. In Polycarbonat, ABS oder Edelstahl AISI 304, mit Kabelverschraubungen und Schutzart bis IP68, montierbar an Wand, Säule oder Tisch. Nötig überall dort, wo abgespritzt wird, Staub anfällt oder kein Schaltschrank in der Nähe ist: Lager und Versand, Lebensmittelproduktion, Landwirtschaft, Bodenwaagen im offenen Bereich.

Muss der Indikator eichfähig sein?

Sobald das Gewicht Grundlage für Preis, Rechnung oder eine amtliche Menge ist, muss die gesamte Waage konformitätsbewertet sein, nicht nur ein Teil davon. Eine geeichte Wägezelle mit einem beliebigen Anzeigegerät ergibt keine geeichte Waage. Der Indikator gehört ausdrücklich dazu.

Die relevanten Kennzeichen finden Sie in unseren Datenblättern: OIML R76 Klasse III beschreibt die Genauigkeitsklasse für nichtselbsttätige Handelswaagen und deckt praktisch alle industriellen Anwendungen ab, von der Bodenwaage bis zur Behälterwägung. Die Angabe der Eichwerte, bei unseren zertifizierten Geräten bis 10.000, begrenzt die zulässige Auflösung im eichpflichtigen Betrieb: mehr Teilungsschritte darf die geeichte Waage nicht anzeigen, auch wenn die Elektronik technisch feiner auflöst. Die Zertifizierung nach OIML R61 in Verbindung mit WELMEC Guide 8.8 deckt selbsttätige Abfüllwaagen ab, also Dosieranwendungen.

Wichtig ist die Unterscheidung zwischen eichfähig und geeicht: eichfähig heißt, das Gerät erfüllt die Anforderungen und kann geeicht werden. Die Ersteichung der zusammengebauten Waage erfolgt separat, dazu müssen Zelle und Indikator zueinander passen. Prüfen Sie das vor der Beschaffung mit uns, dann vermeiden Sie eine Waage, die technisch funktioniert, aber nicht geeicht werden kann.

Für rein interne Kontrolle, Prozessüberwachung und Rezepturführung ohne Handelsbezug brauchen Sie keine Zertifizierung. Dann zählen Auflösung, Geschwindigkeit und Funktionsumfang.

Ablesbarkeit richtig auslegen

Die Ziffernhöhe entscheidet über den Leseabstand. Als grobe Orientierung lässt sich eine LED-Ziffer aus etwa 200-facher Ziffernhöhe noch sicher ablesen, bei 14 mm also aus knapp drei Metern, bei guter Sicht und ohne Gegenlicht. Wer den Wert aus zehn Metern, vom Gabelstapler oder von einer Rampe aus sehen muss, braucht keinen größeren Indikator, sondern eine Großanzeige, die parallel angesteuert wird.

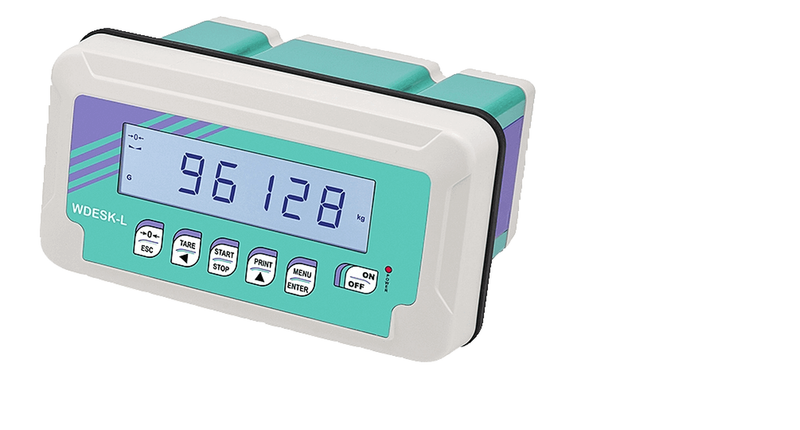

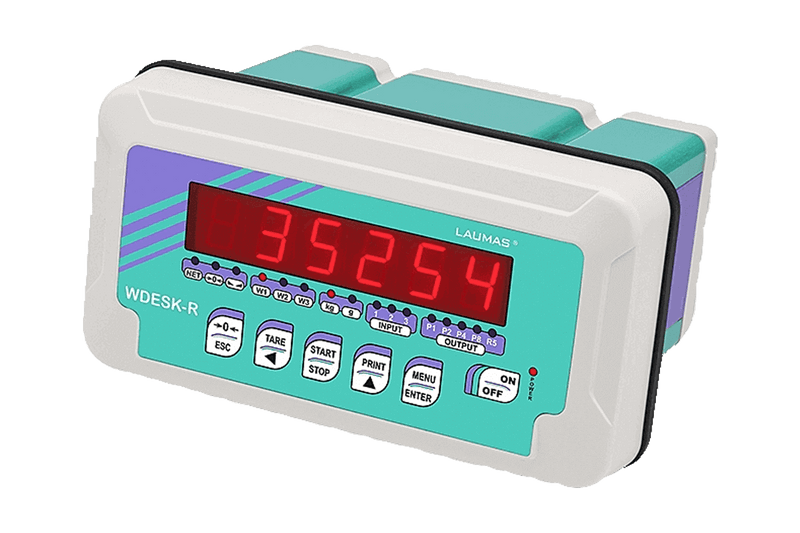

Rote LED-Anzeigen bleiben in Hallen mit wechselnden Lichtverhältnissen und bei Staub besser lesbar als LCD. Zusätzliche Status-LEDs und Symbole ersparen dem Bediener das Interpretieren von Zahlenwerten, etwa bei Stillstandsanzeige, Nullpunkt und Tara.

Dosieren, Abfüllen, Rezepturen

Hier liegt der eigentliche Unterschied zu einem einfachen Anzeigegerät. Über Sollwerte und Relaisausgänge steuert der Indikator Grob- und Feinstrom beim Abfüllen selbst, ohne dass eine SPS eingreifen muss. Digitale Eingänge nehmen Nullstellen, Tarieren und Start-Stopp von externen Tastern ab.

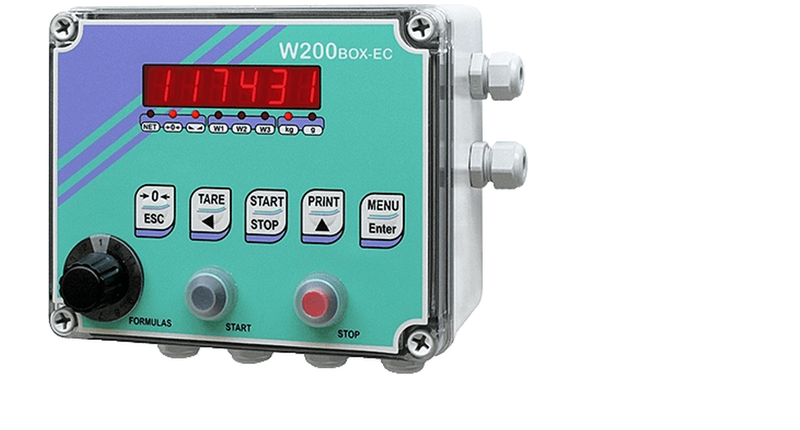

Ausführungen mit Mehrprogrammfunktion verwalten bis zu 99 Rezepturen für Einzel- und Mehrkomponentendosierung. Das rechnet sich in der Futtermittel-, Bau- und Lebensmittelproduktion, wo mehrere Mischungen abwechselnd gefahren werden, denn der Bediener wählt am Stufenschalter oder über die Tastatur die Formel und startet, ohne Parameter zu ändern. Uhr- und Kalenderfunktion sowie Druckeranschluss liefern den zugehörigen Beleg.

Anbindung an die Steuerung

Serielle Schnittstellen mit Modbus RTU und ASCII sind Standard, Ethernet TCP/IP erlaubt Fernzugriff und Konfiguration vom PC oder Tablet, Feldbusse sind je Ausführung verfügbar oder auf Anfrage lieferbar. Ein Analogausgang ist bei einigen Geräten optional.

Braucht niemand den Wert vor Ort und geht es nur um die Übergabe an die Steuerung, ist ein Wägetransmitter im Schaltschrank die kompaktere und günstigere Lösung. Für mobile Prüfungen und Serviceeinsätze bieten sich Handheld-Geräte und Funk-Systeme an.

Passende Komponenten

Die Sensoren finden Sie bei den Wägezellen und Kraftaufnehmern, komplett aufgebaute Systeme bei den fertigen Waagen. Für die Zellen kalibrieren wir nach ISO 17025 im eigenen Labor.

Preis, Datenblatt und CAD-Modell stehen bei jedem Artikel online. Bei der Auswahl von Bauform, Zertifizierung und Dosierfunktionen beraten unsere Ingenieure Sie direkt.
