Messelektronik für funktionale Sicherheit — SIL und Performance Level

Wenn eine Kraft- oder Lastmessung eine Schutzfunktion übernimmt — Überlastabschaltung an einer Presse, Lastbegrenzung an einem Hebezeug, Anwesenheitsüberwachung in einer Anlage — dann genügt kein gewöhnlicher Messverstärker. Die Messkette muss prüfbar sein und im Fehlerfall selbst in den sicheren Zustand führen.

Hier finden Sie beide Wege dorthin:

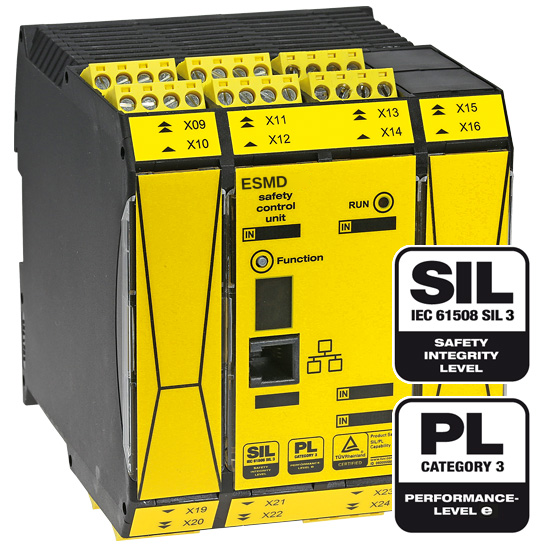

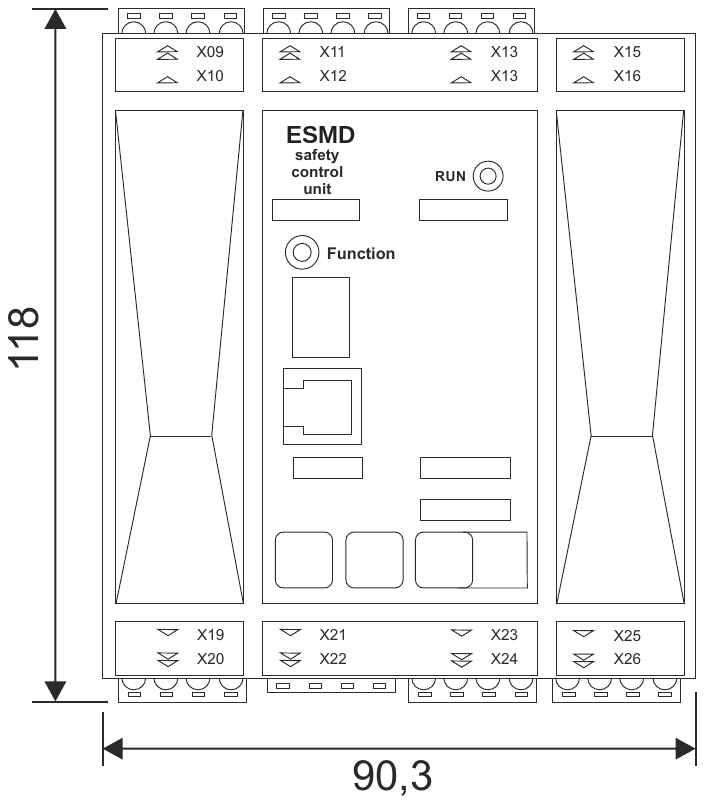

• SIL3 / PL e mit sicherer Steuerung. Der Verstärker legt ein Brückensignal auf zwei galvanisch getrennte Ausgänge, eine programmierbare Sicherheitssteuerung vergleicht sie und schaltet bei Abweichung ab. Redundanz über zwei Kanäle — die höchste hier verfügbare Stufe.
• SIL1 / PL c mit eingebauter Schutzfunktion. Ein zweiter Verstärker, zwei Komparatoren und ein Halbleiterrelais sitzen im Gerät und überwachen die Brücke unabhängig vom Messkanal. Eine sichere Steuerung ist dafür nicht nötig, und das Gerät bleibt gleichzeitig ein brauchbarer Messverstärker mit 0,1 % vom Messbereich.

Gehäuse nach Einbauort

Für den Schaltschrank die Hutschienenausführung DR22,5 mit IP20, für die Montage an der Maschine das Feldgehäuse U-CASE 2 mit IP65. Die Reihe deckt beide Sicherheitsstufen in beiden Bauformen ab.

Was dazugehört

Die passenden Sensoren finden Sie unter Wägezellen & Kraftaufnehmer, die übrige Auswerteelektronik unter Messelektronik. Grundlagen zu SIL und Performance Level, die Sicherheitsarchitektur mit zwei unabhängigen DMS-Brücken und die Kennzahlen für die Anlagenzertifizierung – MTTFd, B10d, DC, FMEA – erklärt die Seite Funktionale Sicherheit SIL | PL.
