Druckmessdosen, Druckmesskapseln und Membranen, auch Druckmesselemente genannt, wandeln einen Druck in einen Weg. Dieser Hub treibt das Zeigerwerk eines Manometers an, verstellt einen Druckregler oder wird von einem Sensor erfasst.
octogon fertigt diese Elemente als Standardprogramm in vielen Baugrößen und nach Ihren Vorgaben, in hochbeständigen Werkstoffen und auf Wunsch mit Anschlüssen, Nippeln oder Grundplatten. Wir garantieren Linearitätsfehler kleiner 1 % v. E., auf Anfrage auch darunter.
Das Programm: Kapseln, Membranen, Baugruppen
Acht Erzeugnisse in drei Gruppen stehen mit Maßen und Datenblatt im Shop. Was dort nicht passt, fertigen wir nach Zeichnung oder Muster.
So arbeitet eine Druckmesskapsel

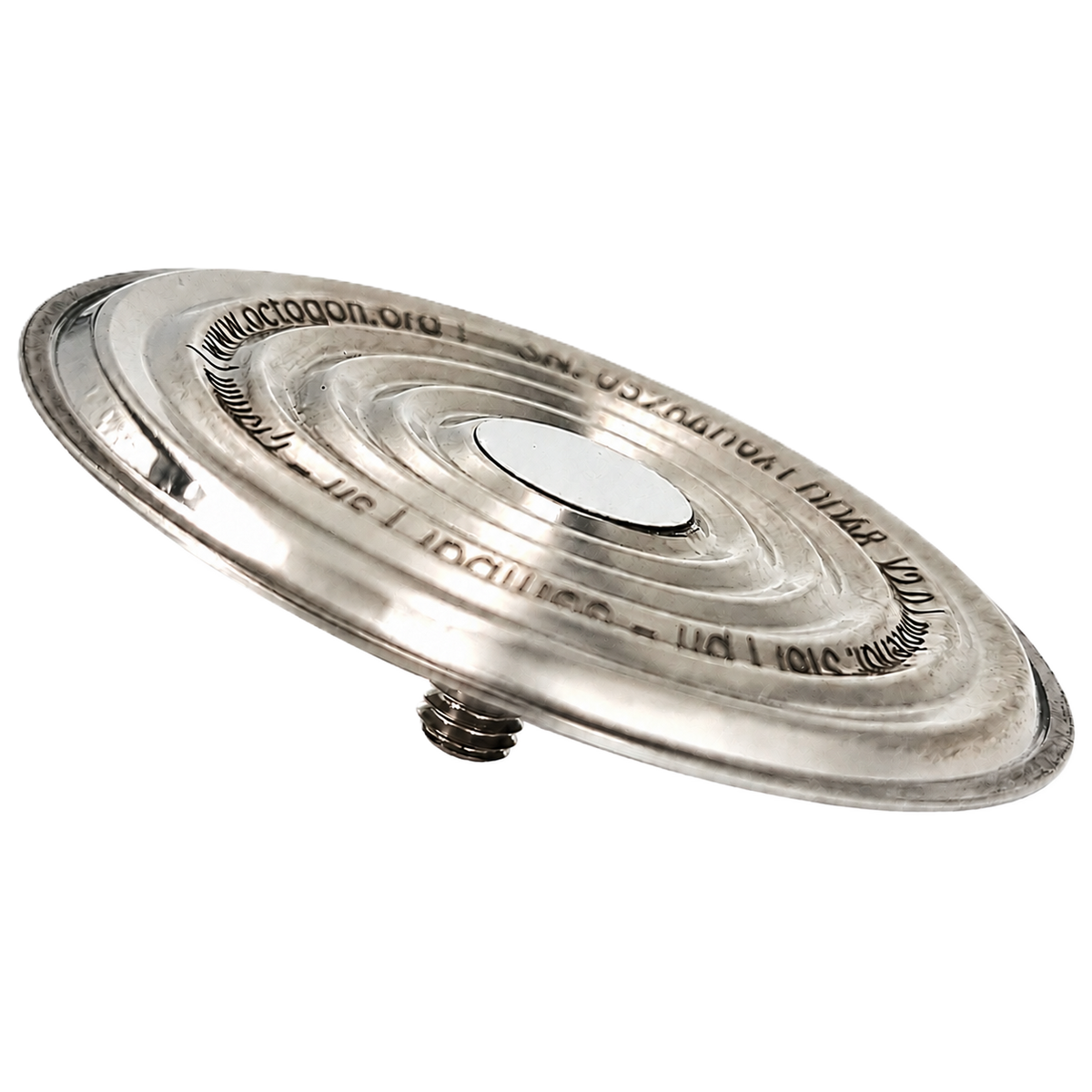

Eine Membran ist ein Druck-Hub-Wandler: Druck auf der einen Seite biegt sie durch, die Wellung sorgt dafür, dass der Weg groß und gleichmäßig wird. Zwei am Rand miteinander verbundene Membranen ergeben eine Kapsel, auch Kapselfeder oder Druckmessdose genannt.
Über den Anschluss gelangt der Messdruck in die Kapsel. Ihre Höhe ändert sich mit der Differenz zwischen Innen- und Außendruck. Wirkt derselbe Druck auf beide Seiten, bleibt die Auslenkung null. Reicht der Hub einer Kapsel nicht, werden mehrere zu einem Dosensatz verbunden.
Bauarten und wofür sie eingesetzt werden
Absolutdruckmessdosen
Evakuierte, luftdicht verschlossene Dosen für Aneroidbarometer und Höhenmesser. Federwirkung der Membranen und äußerer Luftdruck stehen im Gleichgewicht; ändert sich der Luftdruck, ändert sich die Dosenhöhe, und ein Zeigerwerk überträgt das auf die Anzeige.
Wir liefern Absolutdruckmessdosen und Dosensätze in verschiedenen Durchmessern und Hüben, auf Wunsch mit silberfarbener Bedampfung. Für Wetterstationen fertigen wir temperaturkompensierte Dosensätze.
Differenz- und Relativdruckmessdosen
Sie messen den Druck außerhalb der Dose im Verhältnis zum Innendruck. Zwei verbundene Membranen ermöglichen größere Hübe, der Messdruck wird über einen Druckanschluss eingeleitet.
Wir fertigen sie aus CuBe2, 1.4435 und 1.4571 in verschiedenen Durchmessern; andere Werkstoffe, Durchmesser und kundenspezifische Anschlüsse auf Anfrage. Im Standardprogramm: Druckmesskapseln KEOA, KKOA und KDOA.
Membranen, Plattenfedern, Tellerfedern
Sie kommen dort zum Einsatz, wo sehr heiße oder hochkorrosive Prozesse keinen direkten Anschluss des Messgeräts an das Medium zulassen. Als Trennmembran übertragen sie den Druck zwischen Medium und Sensorelement, als Plattenfeder sind sie selbst das Messelement eines Manometers.
Membran-Systeme
Komplette Systeme für die Messung von Mikrodruck und Unterdruck in Gasen, auch bei hohen Anforderungen an die Korrosionsbeständigkeit. Wir entwickeln sie neu oder nach Ihrer Zeichnung beziehungsweise einem vorhandenen Muster und passen sie an Druck- und Genauigkeitsbereich an, einschließlich Vakuum und Vakuum-Überdruck.
Einbaufertige Baugruppen: KBOA, KMOA und KUOA.
Linearität oder Hub: worauf ausgelegt wird
Jedes Element wird auf das ausgelegt, was Ihre Anwendung braucht. Die beiden Ziele schließen sich teilweise aus, deshalb klären wir sie am Anfang.
Auf Linearität
Für Manometer, Druckmessumformer und Blutdruckmessgeräte. Wir garantieren Linearitätsfehler kleiner 1 % v. E., auf Anfrage auch darunter.
Auf Hub
Für Druckregler, Druckspitzendämpfer und Druckanzeigen, wo keine Linearität gefordert ist, dafür ein möglichst großer Weg.
Eine Hysterese ist bei vielen Werkstoffen praktisch nicht messbar.
Das Standardprogramm im Überblick
Die Endwerte werden je Baugröße innerhalb der genannten Spanne festgelegt. Genauigkeitsklassen der Kapseln und der Plattenfeder-Messmembran: 1 · 1,6 · 2,5 %.
| Erzeugnis | Bauart | Durchmesser | Messbereich | Hub | Werkstoff | Anschluss |
|---|---|---|---|---|---|---|
| KEOA | Druckmesskapsel | Ø 48 … 114 mm, 6 Baugrößen | 0 … 0,2 bis 0 … 100 kPa | 1,1 … 1,5 mm | 316L | M5 oder kundenspezifisch |
| KKOA | Druckmesskapsel | Ø 38 … 114 mm, 8 Baugrößen | 0 … 0,2 bis 0 … 100 kPa | 1,1 … 1,5 mm | CuBe (Ø 38), Bronze | M5 oder kundenspezifisch |
| KDOA | Druckmesskapsel, Doppel-Membrane | Ø 38 … 114 mm, 8 Baugrößen | 0 … 0,2 bis 0 … 100 kPa | 2,2 … 3 mm | CuBe (Ø 38), Bronze oder 316L | M5 oder kundenspezifisch |
| KPOA | Plattenfeder-Messmembran | Ø 75, 100, 130 mm | 0 … 1 bis 0 … 2500 kPa | 1,1 … 1,3 mm | 316L, Tantal, Hastelloy, Titan u. a. | M3,5 |
| KIOA | Isolationsmembran | Ø 12,4 … 110 mm, 26 Modelle | – | – | 316L, Tantal, HC276, HB, Monel, Titan, Nickel | – (Dicke 0,025 … 0,1 mm) |
| KBOA | Membrankastenbaugruppe | Ø 56,5 und 72 mm | 0 … 1 bis 0 … 100 kPa | – | Edelstahl | M5 kundenspezifisch |
| KMOA | Membrankastenbaugruppe, monolithisch | Ø 45, 56,5 und 72 mm | 0 … 1 bis 0 … 160 kPa | – | – | M5 kundenspezifisch |
| KUOA | Membranbaugruppe einteilig, Überdruck | Ø 45, 56,5 und 72 mm | 0 … 1 bis 0 … 160 kPa | – | – | M10 × 1 |
Alle Maße je Baugröße stehen im Datenblatt auf der jeweiligen Produktseite.
Werkstoffe
Metallmembranen fertigen wir in Durchmessern von 10 bis 137 mm, unter anderem aus diesen Werkstoffen. Welcher passt, hängt von Medium, Temperatur und gefordertem Hub ab.
Anwendungen
- Manometer und Plattenfeder-Manometer
- Druckmessumformer und Drucksensoren
- Druckmittler mit Trennmembran
- Blutdruckmessgeräte
- Aneroidbarometer, Höhenmesser und Wetterstationen
- Druckregler, Druckspitzendämpfer und Druckanzeigen
- Mikrodruck- und Unterdruckmessung in Gasen
Was wir für ein Angebot brauchen
- Die Messaufgabe: Absolut-, Differenz- oder Überdruck, Messbereich und Überlast
- Das Ziel: gute Linearität oder möglichst großer Hub, und wie viel Hub Sie brauchen
- Das Medium: Gas oder Flüssigkeit, Temperatur, korrosive Bestandteile
- Der Bauraum: Durchmesser und Bauhöhe
- Werkstoff und Anschluss: Wunschwerkstoff, Gewinde, Nippel oder Grundplatte
- Stückzahl und gewünschter Termin
Eine Zeichnung, ein Muster oder die Nummer aus dem Standardprogramm genügt für eine erste Einschätzung. Fehlt Ihnen etwas davon, schicken Sie, was Sie haben, den Rest klären wir im Gespräch.
