S-förmige Wägezellen und Kraftaufnehmer

Der Allrounder von octogon

Präzision in ihrer vielseitigsten Form. Unsere S-Typ-Wägezellen und S-Kraftaufnehmer – auch S-förmige Wägezellen, S-Wägezellen oder S-Beam genannt – verdanken ihren Namen ihrer charakteristischen Form, die eine exakte Messung von sowohl Zug- als auch Druckkräften ermöglicht. Sie sind das Herzstück vieler industrieller Wiege- und Prüfsysteme.

Merkmale von S-Typ-Wägezellen und S-Kraftaufnehmern

• Duale Messrichtung: Perfekt geeignet für den Wechselbetrieb zwischen Zug und Druck – ideal für Materialprüfmaschinen und hängende Lasten.

• Herausragende Linearität: Modernste DMS-Technologie sorgt für hochpräzise Messergebnisse über den gesamten Lastbereich hinweg.

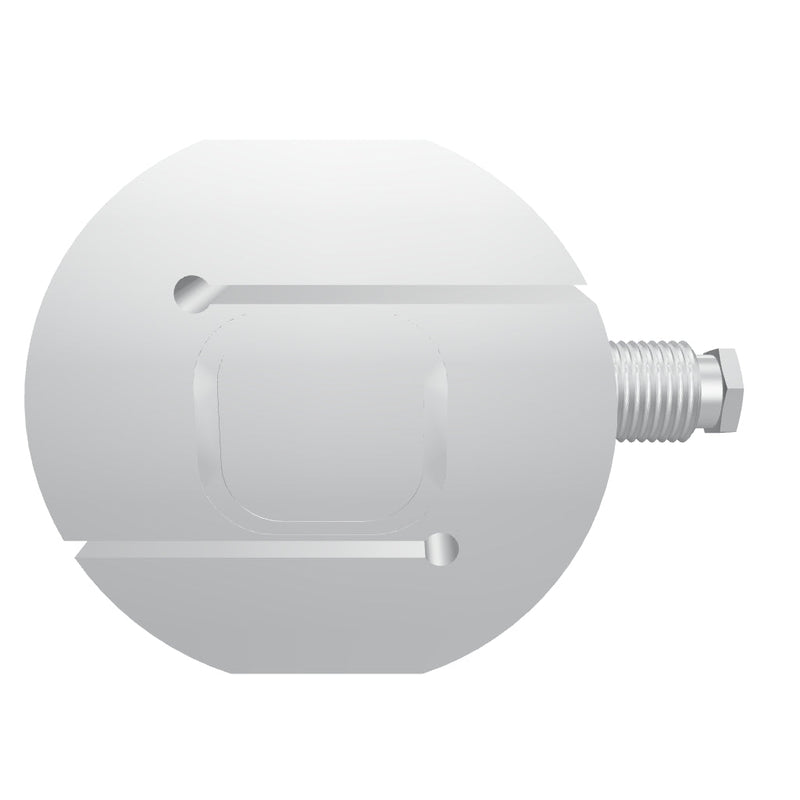

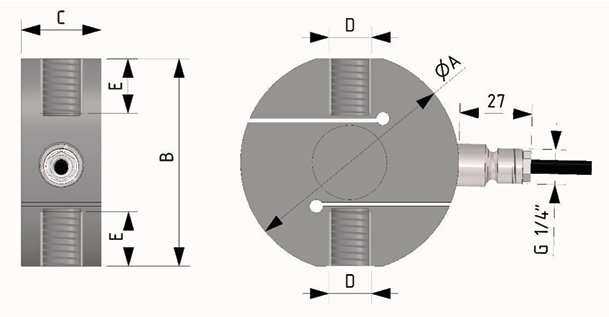

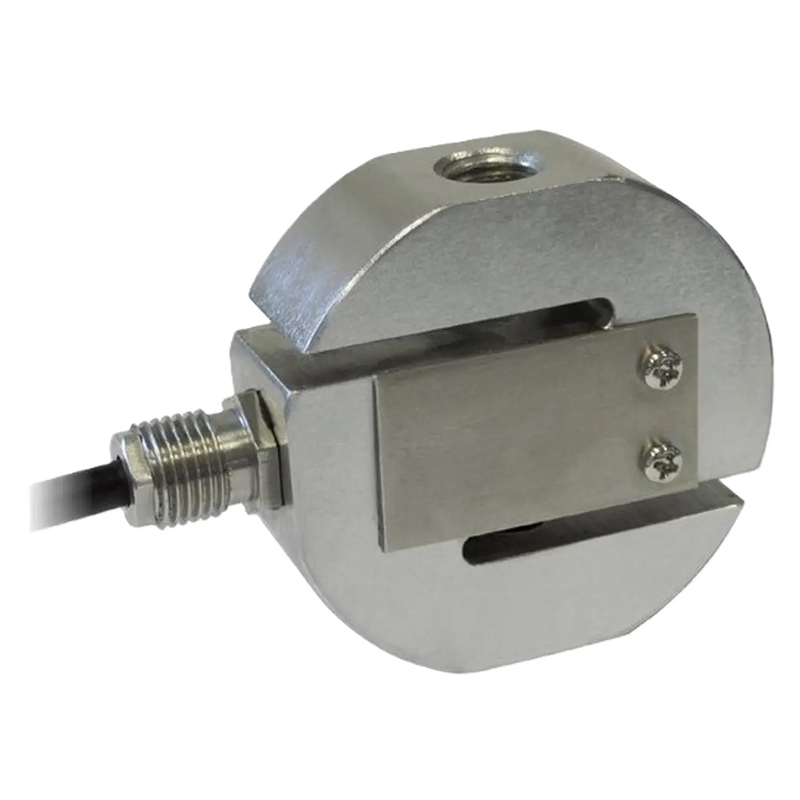

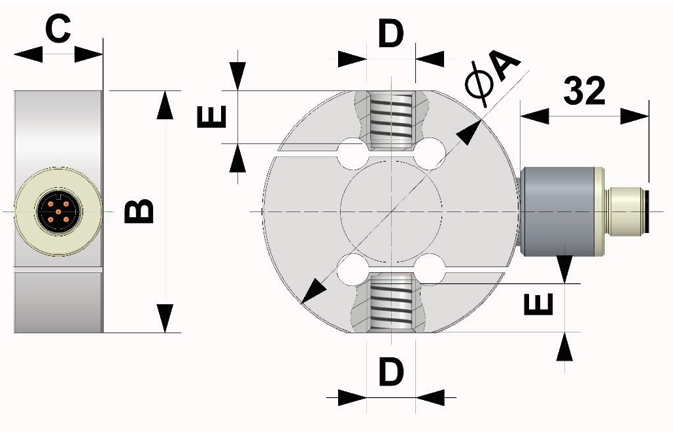

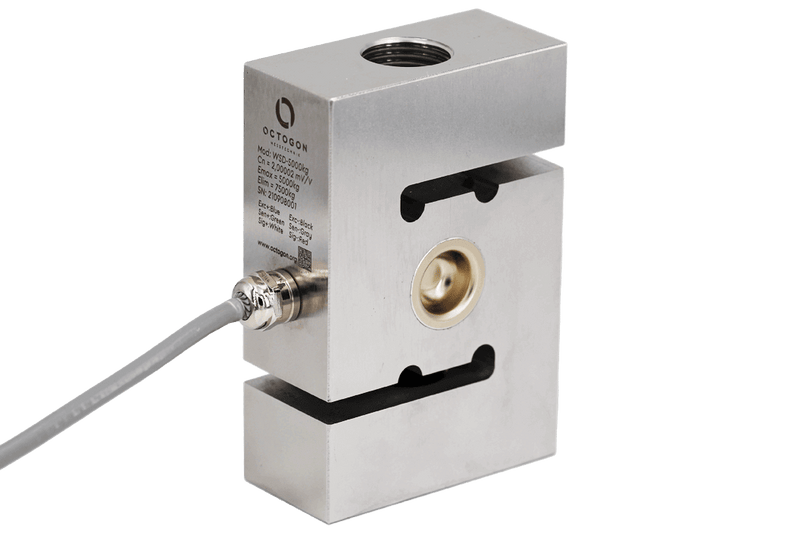

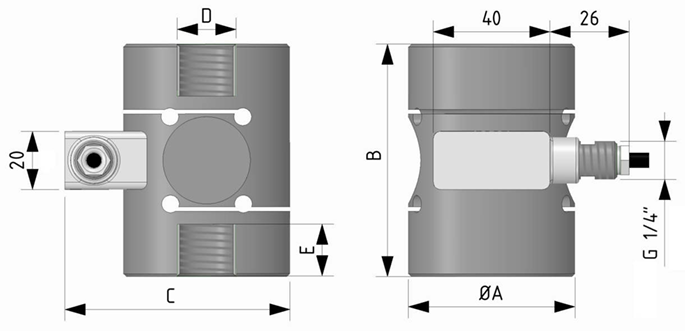

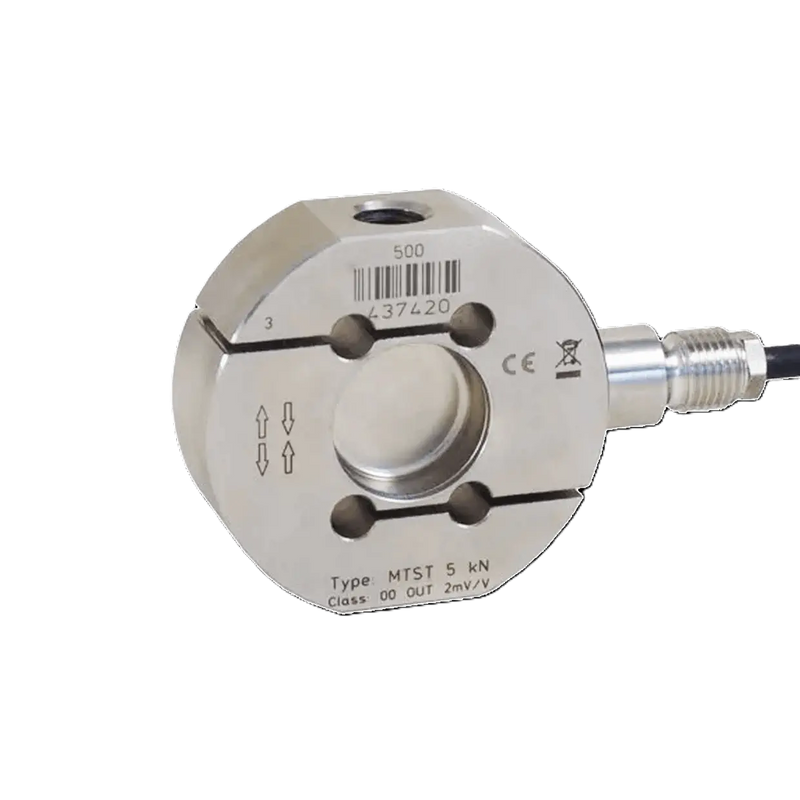

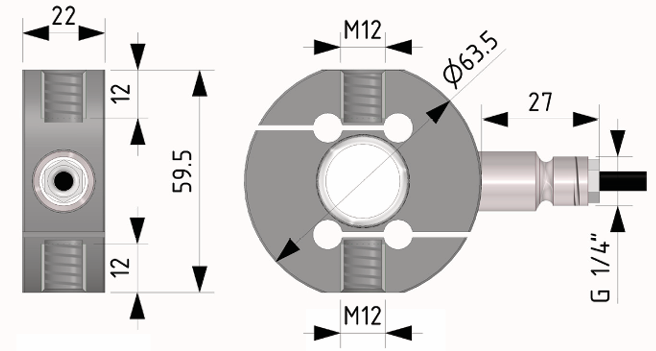

• Einfache Integration: Dank der integrierten Innengewinde auf Ober- und Unterseite lassen sie sich mühelos mit Gelenkköpfen, Ösenbolzen oder Druckstücken kombinieren.

• Robust für jede Umgebung: Erhältlich in Aluminium für kostenoptimierte Anwendungen oder in Edelstahl (IP67/68) für den Einsatz in der Chemie- und Lebensmittelindustrie.

So arbeitet eine S-Typ-Wägezelle

Die Kraft wird über die Innengewinde oben und unten eingeleitet und läuft in Achsrichtung durch den S-förmigen Federkörper. Im mittleren Steg verformt er sich messbar, dort sitzen die Dehnungsmessstreifen als Vollbrücke. Zug und Druck liefern ein Signal mit umgekehrtem Vorzeichen, deshalb misst dieselbe Zelle beide Richtungen. Damit keine Querkräfte das Ergebnis verfälschen, wird sie meist mit Gelenkköpfen eingebaut, so bleibt die Kraft axial. Das Ausgangssignal in mV/V setzen Wägetransmitter auf 4 … 20 mA, 0 … 10 V oder IO-Link um.

Nennlasten und Ausführungen: 1 N bis 125 kN bzw. 0,1 kg bis 12,5 t, Edelstahl 17-4PH oder AISI 420 und vernickelter Stahl, Schutzart IP65 bis IP68. Dazu gibt es eine Miniatur-Bauform, eine flache Bauform und eine hochdynamische Ausführung für Prüfmaschinen.

Vielseitigkeit, die Maßstäbe setzt. Meistern Sie komplexe Messaufgaben mit den bewährten S-förmigen Wägezellen und Kraftaufnehmern von octogon!

Sie suchen eine andere Bauform? In der Übersicht aller Wägezellen finden Sie Lösungen für Plattform-, Behälter- und Kranwaagen, unter Kraftaufnehmer kaufen die Auswahl für Zug- und Druckkraftmessung.
