Scherstab Wägezellen bis Nennlast 10 t

Scherstab Wägezellen messen nicht die Biegung des Messkörpers, sondern die Schubspannung im Querschnitt. Das macht diese Bauform weitgehend unempfindlich gegen den genauen Angriffspunkt der Last und gegen Seitenkräfte – der Grund, warum Scherstäbe in Mehrzellensystemen die Standardlösung sind.

Scherstab Wägezellen für Behälter-, Silo- und Bodenwaagen

• Nennlasten von 50 kg bis 10 t und damit der klassische Bereich für Behälter-, Silo- und Plattformwaagen
• Ausführungen in Edelstahl 17-4PH, AISI 420 oder vernickeltem Stahl AISI 4340, hermetisch verschweißt
• Schutzart IP67 und IP68, einzelne Bauformen bis IP69k für die Reinigung mit Hochdruck
• Genauigkeitsklasse C3 nach OIML R60 für eichpflichtige Anwendungen, Kombinationsfehler bis ≤ ±0,02 %

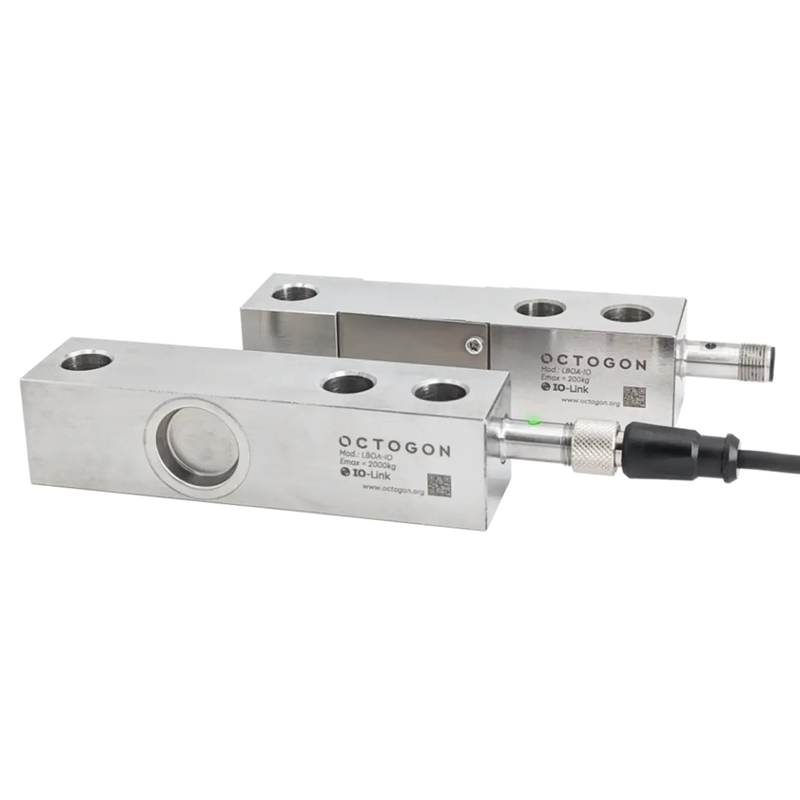

• Varianten mit ATEX- und IECEx-Zulassung sowie eine Ausführung mit digitalem IO-Link-Ausgang

Abgestimmte Ausgänge für Mehrzellensysteme

Für Waagen mit drei, vier oder mehr Auflagepunkten sind Zellen mit abgestimmtem Ausgangssignal erhältlich. Die sichere, kipp- und abhebegeschützte Einleitung der Last übernehmen passende Wägemodule.

Anwendungen von Scherstab Wägezellen

Scherstab Wägezellen findet man vornehmlich in Waagen für mittlere Lastbereiche bis ca. 10t. Scherstab Wägezellen werden in Bandwaagen, Behälterwaagen, Plattformwaagen im mittleren Bereich oder Abfüllanlagen eingesetzt. Außerdem eignen sich Scherstab Wägezellen auch zur Drehmoment- oder Kraftmessung in industriellen Anlagen. Für Plattformwaagen werden oft mehrere Wägezellen verwendet, die dann parallel geschaltet werden.
