Beschreibung

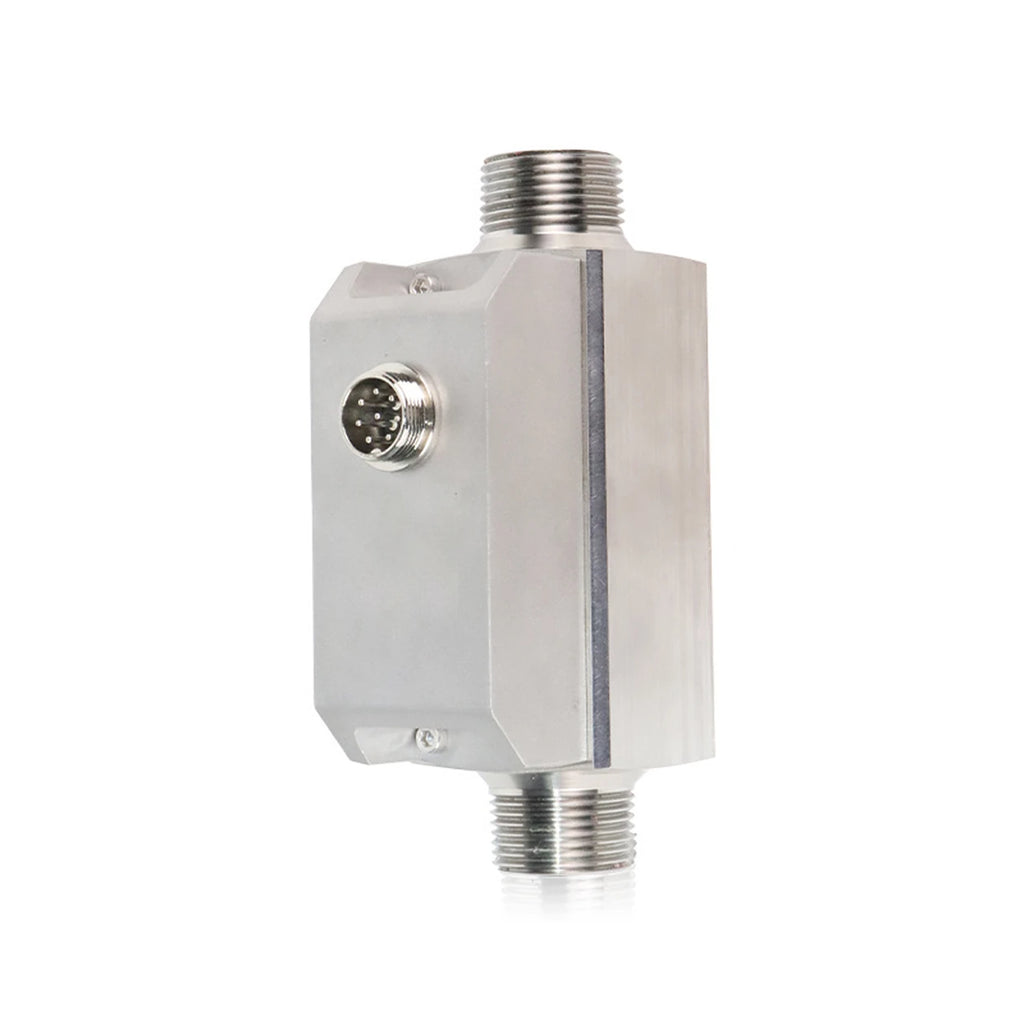

Der QGKI ist ein thermischer MEMS-Massedurchflussmesser für Gas mit Gewindeanschluss MPT 1" und Edelstahlgehäuse. Er eignet sich besonders für saubere, relativ trockene Gase bis 1600 slpm; kalibriert wird auf ein im Bestellschlüssel gewähltes Gas.
Thermischer MEMS-Chip als Festkörper-Sensorelement ohne dünne Membran; der Massestrom wird direkt erfasst, eine Temperatur- oder Druckkompensation entfällt. Messbereichsendwerte 500, 600, 800, 1000, 1200 oder 1600 slpm. Genauigkeit ± 1,5 % F.S., Ansprechzeit 20 ms. Ausgänge 1 … 5 V oder 4 … 20 mA in Dreileitertechnik sowie RS485 mit Modbus oder I²C. Versorgung 8 … 24 V DC, 50 mA. Anschluss über Steckverbinder M12 × 1. OLED-Anzeige nur bei zwei der Ausgangsvarianten. Kalibrierung mit Luft bei 0 °C und 101,325 kPa.
Gehäuse aus Edelstahl, Aluminiumlegierung auf Anfrage. Prozessanschluss MPT 1", Arbeitsdruck max. 0,8 MPa. Mediumtemperatur -10 … +65 °C, Umgebungstemperatur -25 … +85 °C, Feuchte 0 … 100 % rF. Schutzart IP40. Explosionsschutz ist nicht dokumentiert. Eine Konformitätserklärung erhalten Sie auf Anfrage. Mehrere Kennwerte, darunter Messbereich, Maximaldruck und Ansprechzeit, sind kundenspezifisch oder optional, die Standardausführung nennen wir Ihnen auf Anfrage. Die Durchflussangabe bezieht sich auf Normliter bei 0 °C. Für Sauerstoff und Wasserstoff fehlen Angaben zu Eignung und Zündschutz.
Vorteile auf einen Blick
- Direkte Massestrommessung ohne Temperatur- und Druckkompensation
- Festkörper-Sensor ohne Membran, unempfindlich gegen Verstopfung und Druckstöße
- Verträgt Betauung, Feuchte 0 … 100 % rF
- Ansprechzeit 20 ms
- Analog 1 … 5 V oder 4 … 20 mA, digital RS485 Modbus oder I²C
- Gewindeanschluss MPT 1", Edelstahl
- Schockfest bis 100 g
- Steckverbinder M12 × 1
