Beschreibung
Der PRKA ist ein Drucksensor mit OLED-Anzeige: sie zeigt neben Druckwert und Einheit auch den Anteil am Messbereich und die beiden Schaltzustände. Die Standardausführung misst mit einer Silizium-Messzelle bis 1000 bar; daneben gibt es frontbündige Ausführungen mit Keramik- oder ölgefüllter Metallmembran bis 100 bar, auch mit hygienischem Clamp.
Ausführungen
- Messbereich 0 … 10 / 60 kPa, 0 … 1 / 2 / 5 / 10 / 25 / 60 / 100 / 160 / 250 / 400 / 600 / 1000 bar; Verbundbereiche −10 … 10 kPa, −60 … 60 kPa, −1 … 1 / 5 / 10 bar
- Gewinde G1/4, G1/2, NPT1/4, R1/4, M20 × 1,5 außen, G1/4 innen

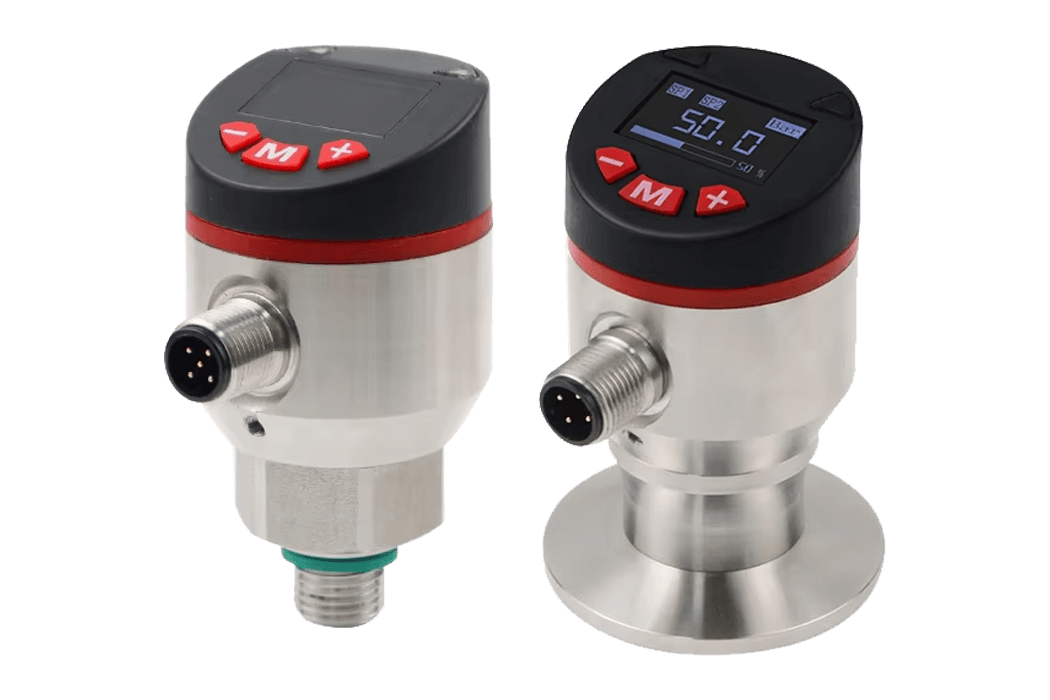

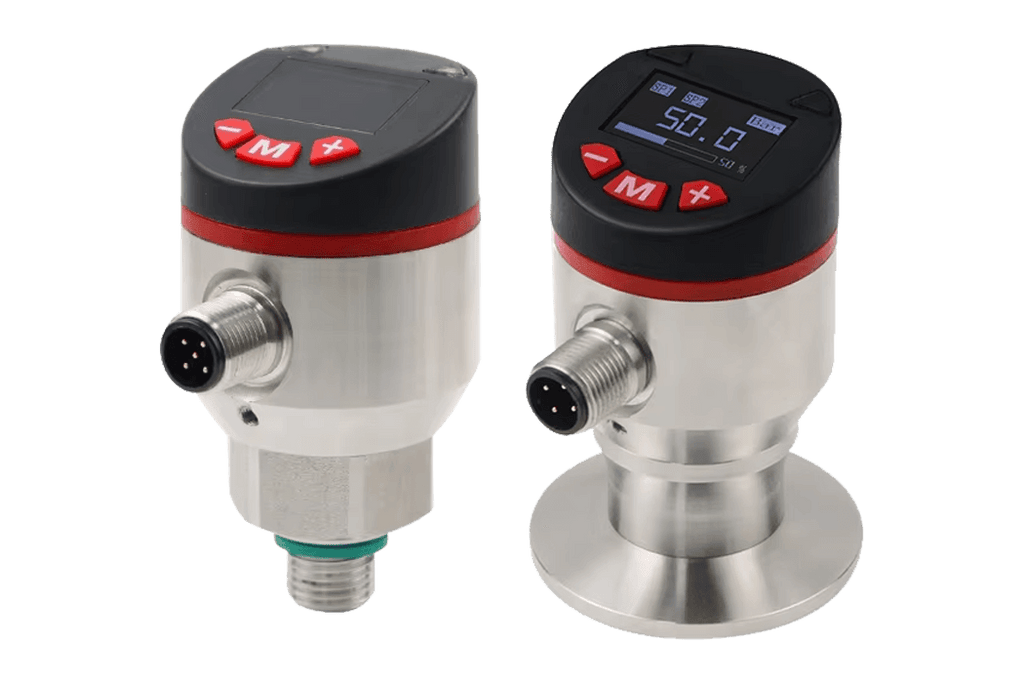

- Frontbündig, bis 100 bar Keramik: Clamp 1,5" (AD 50,5 mm), M22 × 1,5 außen · Metall ölgefüllt: Clamp 1,5" hygienisch oder nicht hygienisch, M20 × 1,5, M22 × 1,5 außen
- Ausgang zwei Schaltausgänge + Analog · Schaltausgang / IO-Link + Analog · RS485
Merkmale
- Genauigkeit ≤ ± 0,5 % v. Ew., Jahresdrift ≤ ± 0,3 % v. Ew.
- Schaltausgänge PNP / NPN umschaltbar, Schließer / Öffner einstellbar, Schaltstrom < 500 mA, Ansprechzeit < 10 ms
- Analogausgang 4 … 20 mA, Bürde ≤ 0,5 kΩ
- Versorgung 16 … 28 V DC

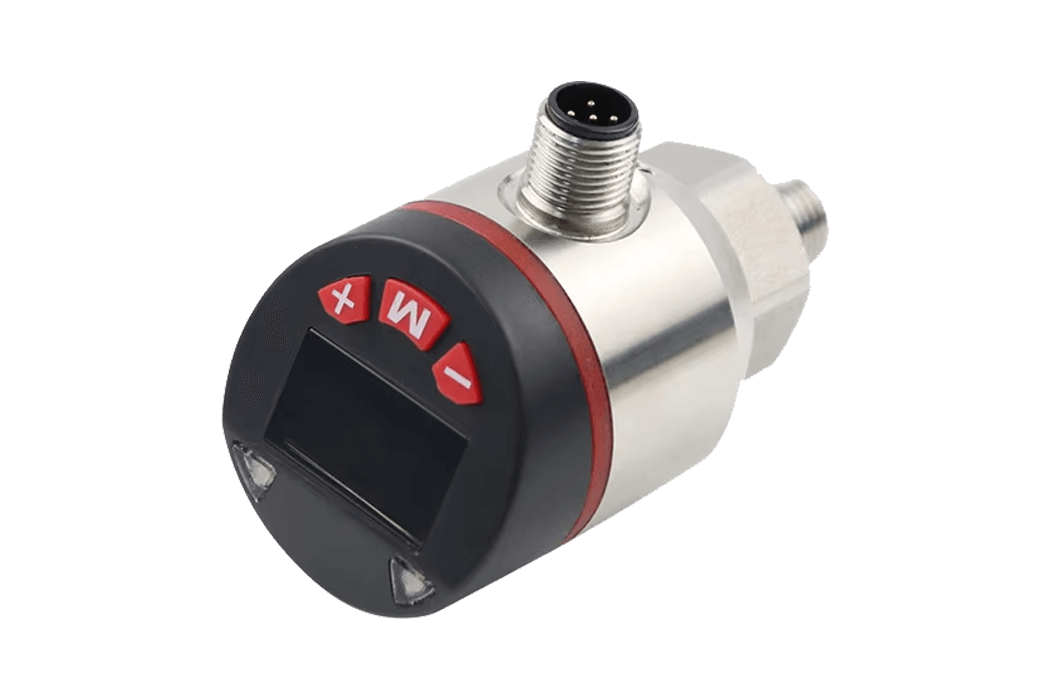

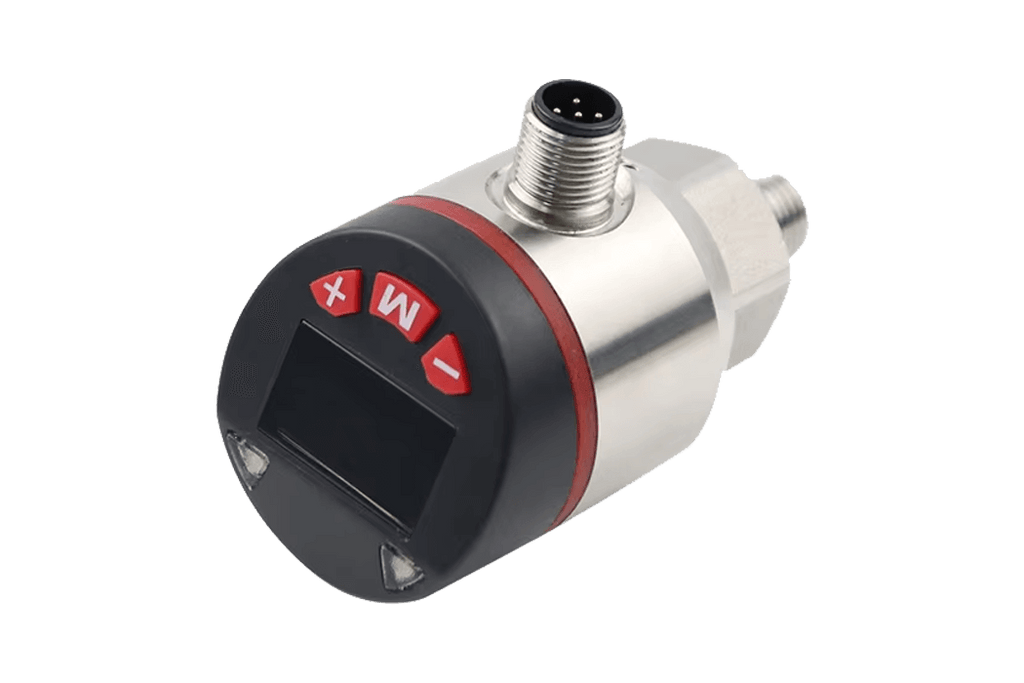

- Anzeigekopf 330° drehbar, Bedienung über drei Tasten und Menü

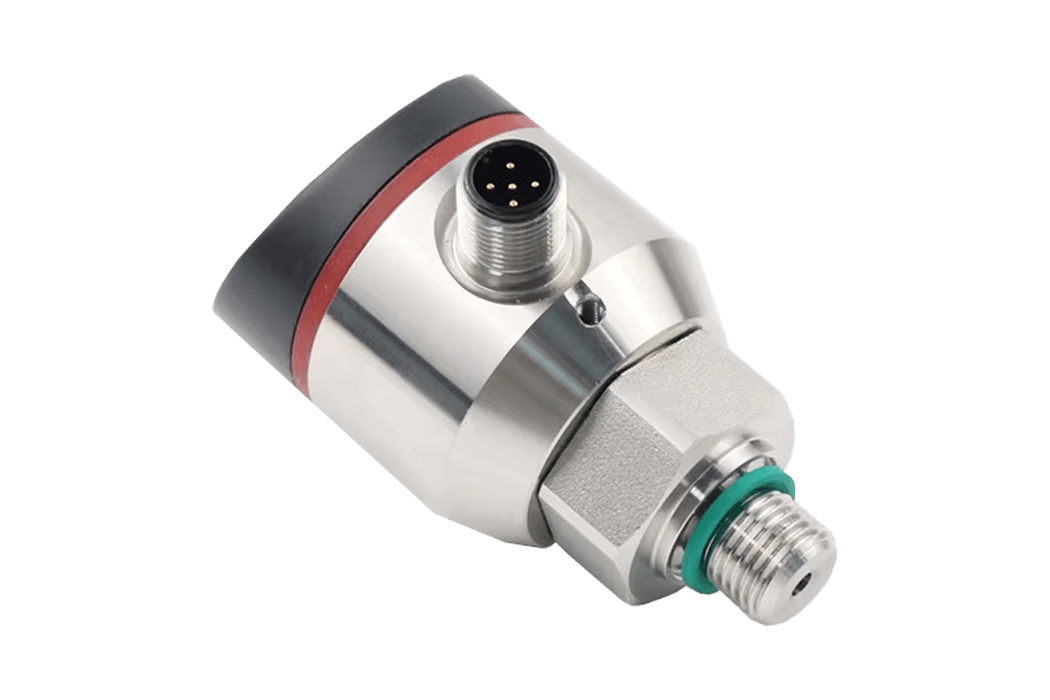

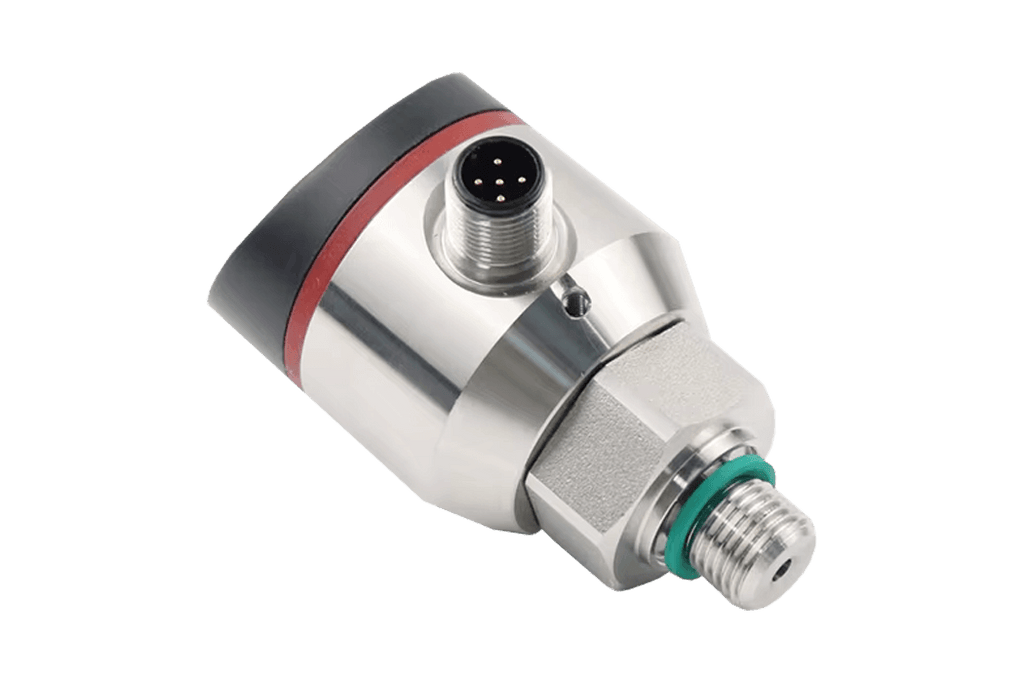

- Grundkörper Edelstahl 304, medienberührt Edelstahl 316L / 304, Schutzart IP67, Stecker M12 × 1
- Mediumtemperatur −20 … +85 °C, Umgebungstemperatur −20 … +80 °C
Anschlussbelegung, Druckfestigkeit und Maßzeichnungen stehen im Datenblatt; Datenblatt (DE/EN) finden Sie auch unter Downloads. Welche Ausführung zu Ihrer Anwendung passt, klären wir gerne mit Ihnen – sprechen Sie uns an.
