Beschreibung

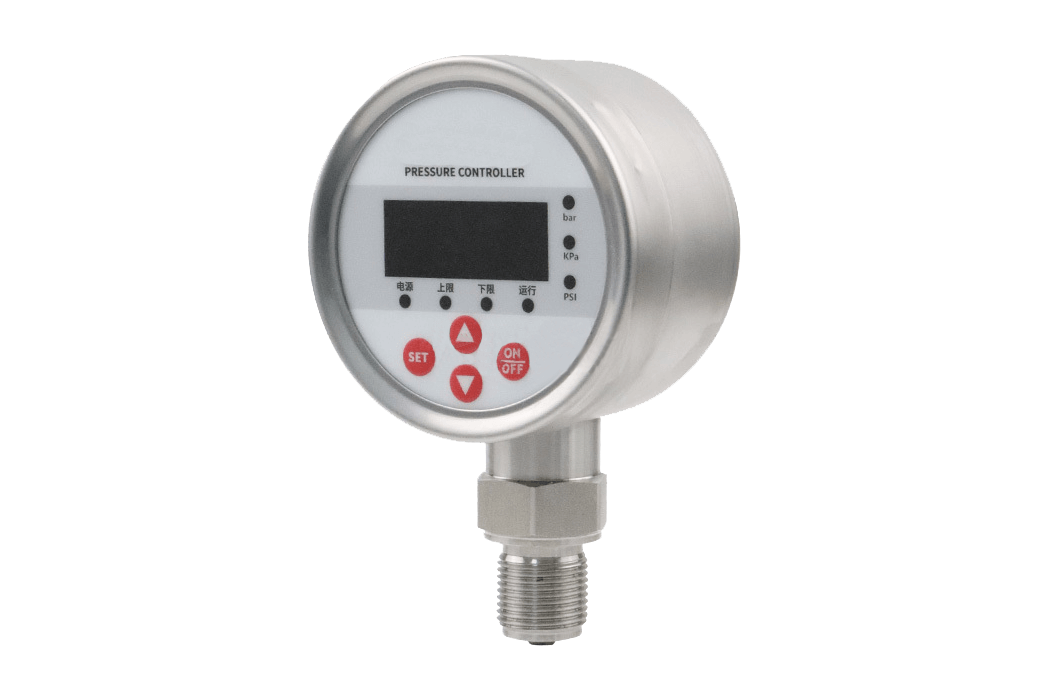

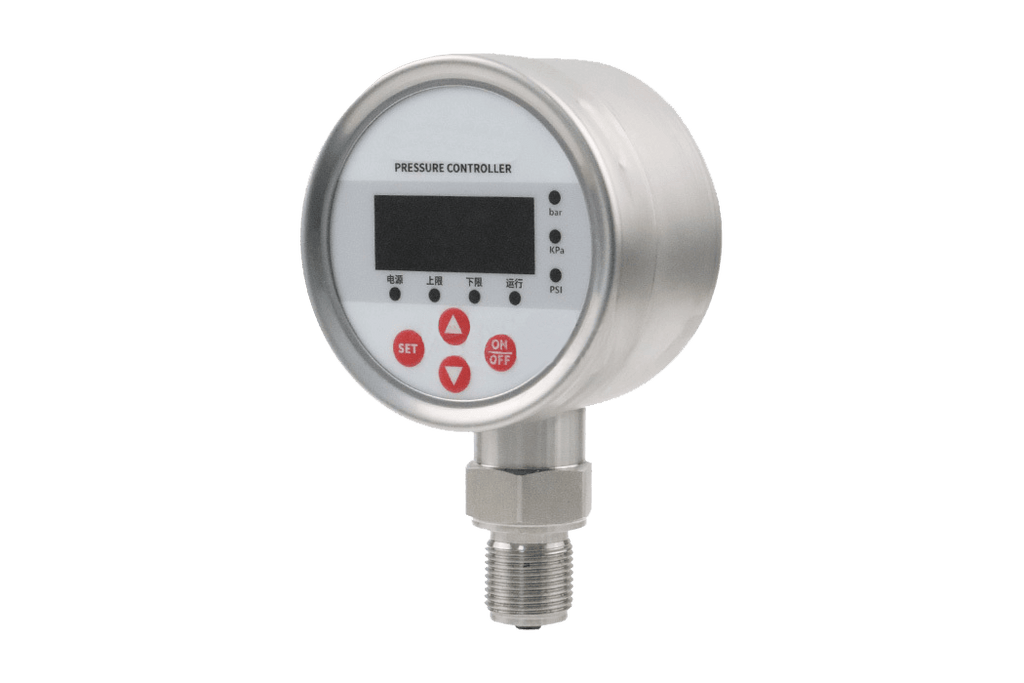

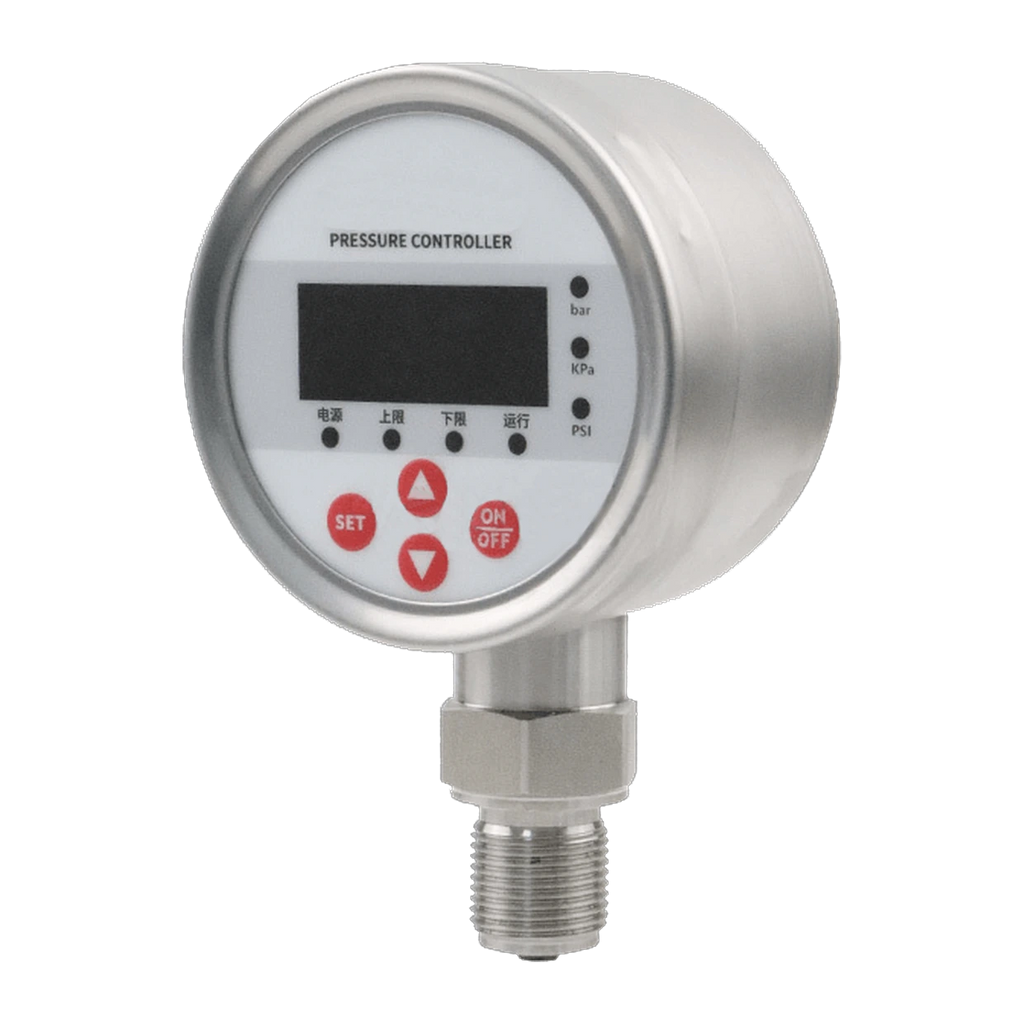

Der PMKB ist ein digitaler Druckschalter im Edelstahlgehäuse: er zeigt den Druck an und schaltet über ein oder zwei Relais – für Druckschutz, Konstantdruckregelung und Anlagenüberwachung. Die Silizium-Messzelle hinter einer Trennmembran aus 316L misst Wasser, Luft, Öl und Hydrauliköl sowie andere Medien, die Edelstahl nicht angreifen.
Ausführungen
- Relativdruck 0 … 50 / 100 / 350 / 600 mbar, 0 … 1 / 2 / 6 / 10 / 25 / 60 / 100 / 160 / 250 / 400 / 600 / 1000 bar
- Absolutdruck 0 … 50 / 100 / 350 / 600 mbar, 0 … 1 / 2 / 6 / 10 / 25 bar
- Verbunddruck −10 … 10, −50 … 50, −100 … 100, −100 … 0, −100 … 500, −100 … 900 kPa

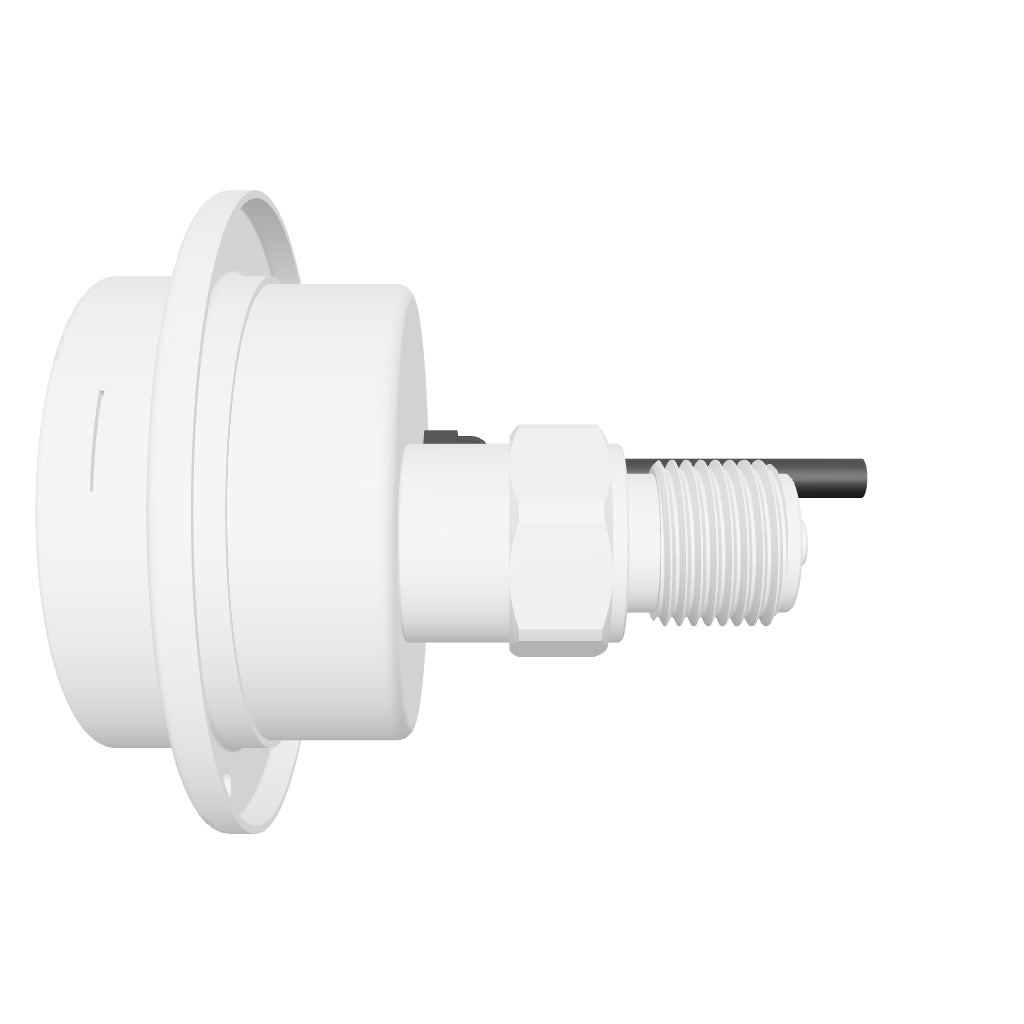

- Gehäuse und Einbau Ø 60 oder Ø 80 mm, radial oder axial
- Ausgang ein Relais · zwei Relais (nur Ø 80) · Regler mit Ober- und Untergrenze (nur Ø 80)
- Prozessanschluss M20 × 1,5 (Standard), G1/4, G1/2, R1/4, R3/8, NPT1/4, NPT1/2, M14 × 1,5; Außen- oder Innengewinde
- Genauigkeit 0,5 % (Standard) oder 0,25 %
Merkmale
- Langzeitstabilität ± 0,2 % v. Ew. / Jahr, Abtastintervall 10 ms
- 4-stellige LED-Anzeige, −1999 … 9999, Druckeinheiten umschaltbar
- Versorgung 24 V DC, 220 V AC optional
- Gehäuse und Anschluss Edelstahl 304, Trennmembran Edelstahl 316L
- Betriebstemperatur −20 … +70 °C
Aderbelegung und Maßzeichnungen stehen im Datenblatt; Datenblatt (DE/EN) finden Sie auch unter Downloads. Welche Ausführung zu Ihrer Anwendung passt, klären wir gerne mit Ihnen – sprechen Sie uns an.
