Beschreibung

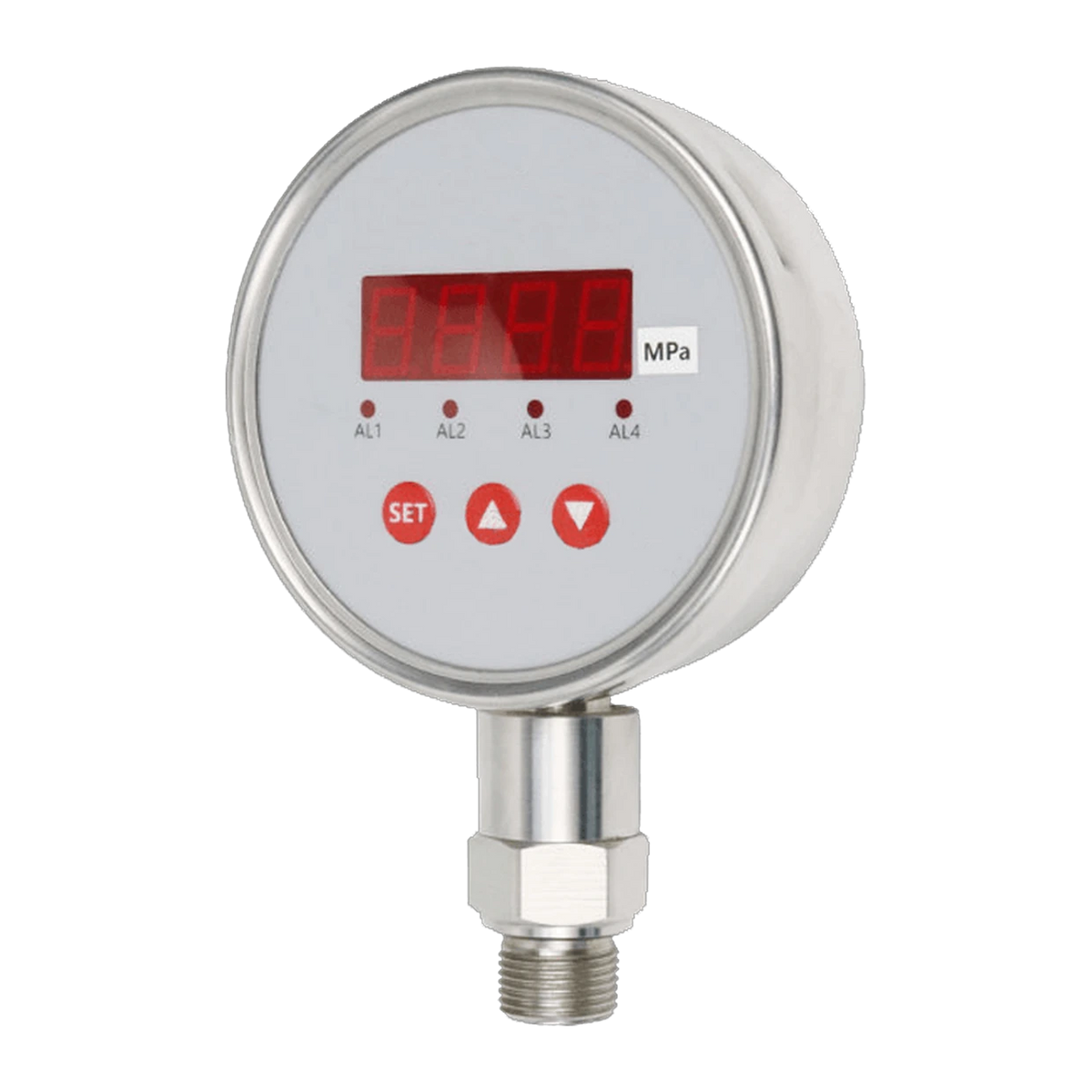

Der PMKA ist ein digitaler Druckregler im Edelstahl-Messgerätegehäuse: er misst, zeigt an und schaltet über vier Relais – mit zusätzlichem Normsignal 4 … 20 mA. Vorne sitzt ein Drucksensor mit ölgefüllter Trennmembran; die vier Schaltpunkte werden direkt am Gerät eingestellt. Typische Einsätze sind Wasserkraft und Wasserversorgung, Chemie, Maschinenbau und Hydraulik.
Ausführungen
- Messbereich 0 … 10 / 60 kPa, 0 … 1 / 2 / 5 / 10 / 25 / 60 / 100 / 160 / 250 / 400 / 600 / 1000 bar; Verbundbereiche −10 … 10 kPa, −60 … 60 kPa, −1 … 1 / 2 / 5 bar
- Einbau radial (Gehäuse Ø 100 mm) oder axial (Ø 98 mm mit Flansch Ø 117 mm)
- Prozessanschluss G1/4, G1/2, NPT1/4, NPT1/2 außen, G1/4 innen, M20 × 1,5 außen (Standard); Flansch DN25 oder DN50
- Versorgung 24 V DC oder 220 V AC
Merkmale
- Messbereich −0,1 … 100 MPa, Genauigkeitsklasse 0,5 %, Stabilität ≤ 0,1 % / Jahr, Überlastfähigkeit 200 %
- Vier Relaisausgänge, Schaltpunkte vor Ort einstellbar
- Analogausgang 4 … 20 mA
- 4-stellige LED-Anzeige, Ziffernhöhe 0,56", Anzeigebereich −1999 … 9999
- Umgebungstemperatur −20 … +70 °C, relative Feuchte ≤ 80 %
- Werkstoff Edelstahl
Klemmenbelegung und Maßzeichnungen stehen im Datenblatt; Datenblatt (DE/EN) finden Sie auch unter Downloads. Welche Ausführung zu Ihrer Anwendung passt, klären wir gerne mit Ihnen – sprechen Sie uns an.
