Beschreibung

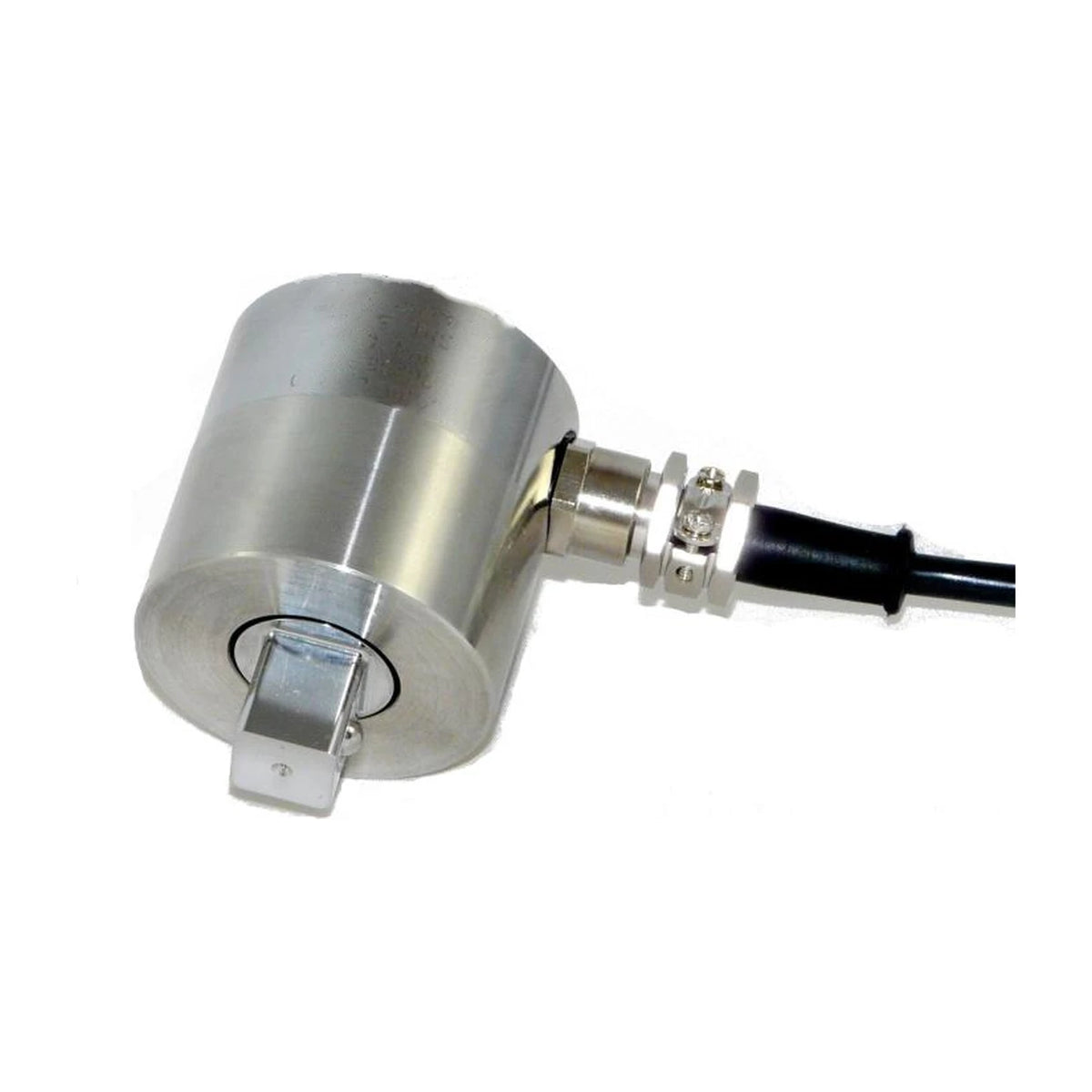

Der MSAC ist ein kompakter statischer Drehmomentaufnehmer mit Außen- und Innenvierkant. Er eignet sich besonders für die statische Drehmomentmessung zwischen Antrieb und Werkzeug, für die Prüfung von Drehmomentschlüsseln und Schraubern mit Vierkant und für Prüfstände mit wenig Bauraum.

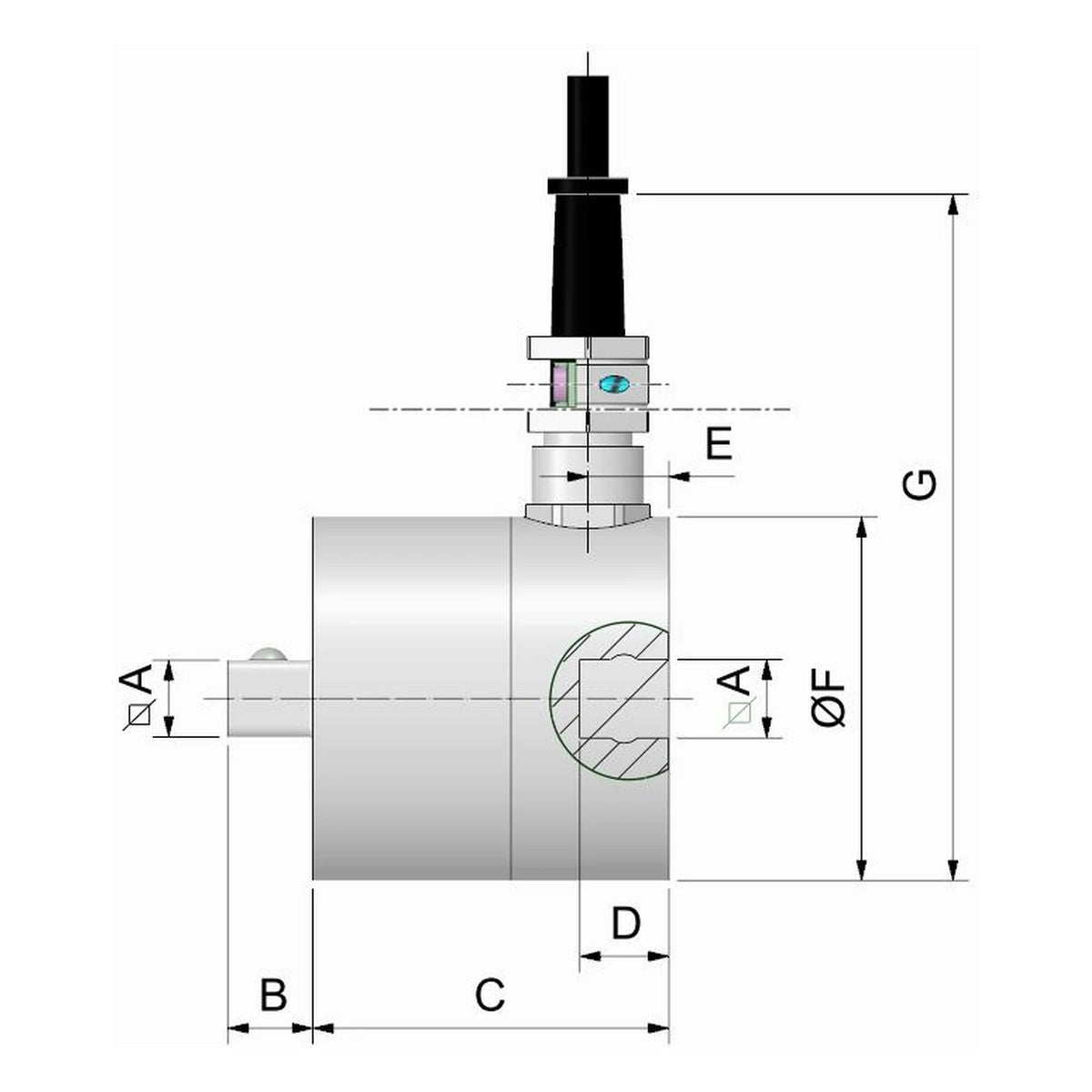

Der Aufnehmer ist mit Nennmomenten von 0,5 N·m bis 1000 N·m erhältlich und misst im und gegen den Uhrzeigersinn. Linearität und Hysterese betragen ≤ ±0,20 %, als Option ≤ ±0,10 %; der Nennkennwert ist 2 mV/V (0,5 N·m: 1 mV/V). Der Vierkant nach ISO 1174-1 ist je nach Nennmoment ¼″, ⅜″, ½″ oder ¾″; angeschlossen wird über ein fest angebrachtes, geschirmtes Kabel von 5 m.
Der Messkörper ist aus Edelstahl 17-4 PH; die Schutzart ist IP40, der Betriebsbereich reicht von −10 bis +70 °C. Der MSAC ist CE-, RoHS- und REACH-konform; ein Kalibrierbericht sowie ein akkreditiertes Kalibrierzertifikat nach ISO 17025 sind auf Anfrage erhältlich, jeweils im und gegen den Uhrzeigersinn.
Vorteile auf einen Blick
- Kompakter statischer Drehmomentaufnehmer
- Nennmomente 0,5 bis 1000 N·m in einer Bauform
- Linearität und Hysterese ≤ ±0,20 %, Option ≤ ±0,10 %
- Im und gegen den Uhrzeigersinn, für dynamische Beanspruchung
- Außen- und Innenvierkant ¼″ bis ¾″ nach ISO 1174-1
- Nennkennwert 2 mV/V, Kabel 5 m
- Messkörper aus Edelstahl 17-4 PH
- Kalibrierung nach ISO 17025 auf Anfrage
