Beschreibung

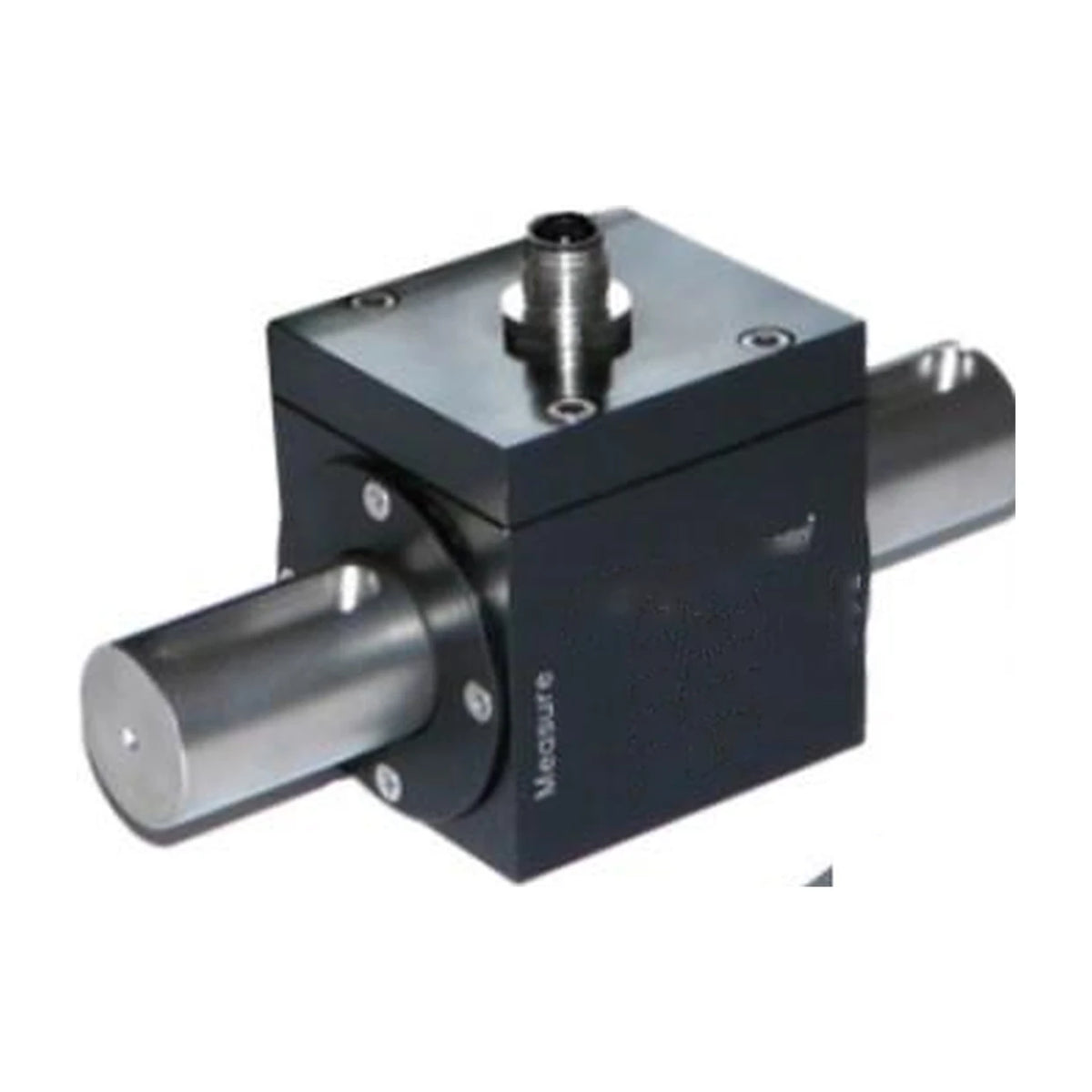

Der MDAC ist ein rotierender Drehmomentaufnehmer mit eingebautem Messverstärker und USB-Ausgang. Er eignet sich besonders für rotierende Maschinen und Antriebe, für Prüfstände und für automatische Schraubsysteme – statisch und dynamisch.

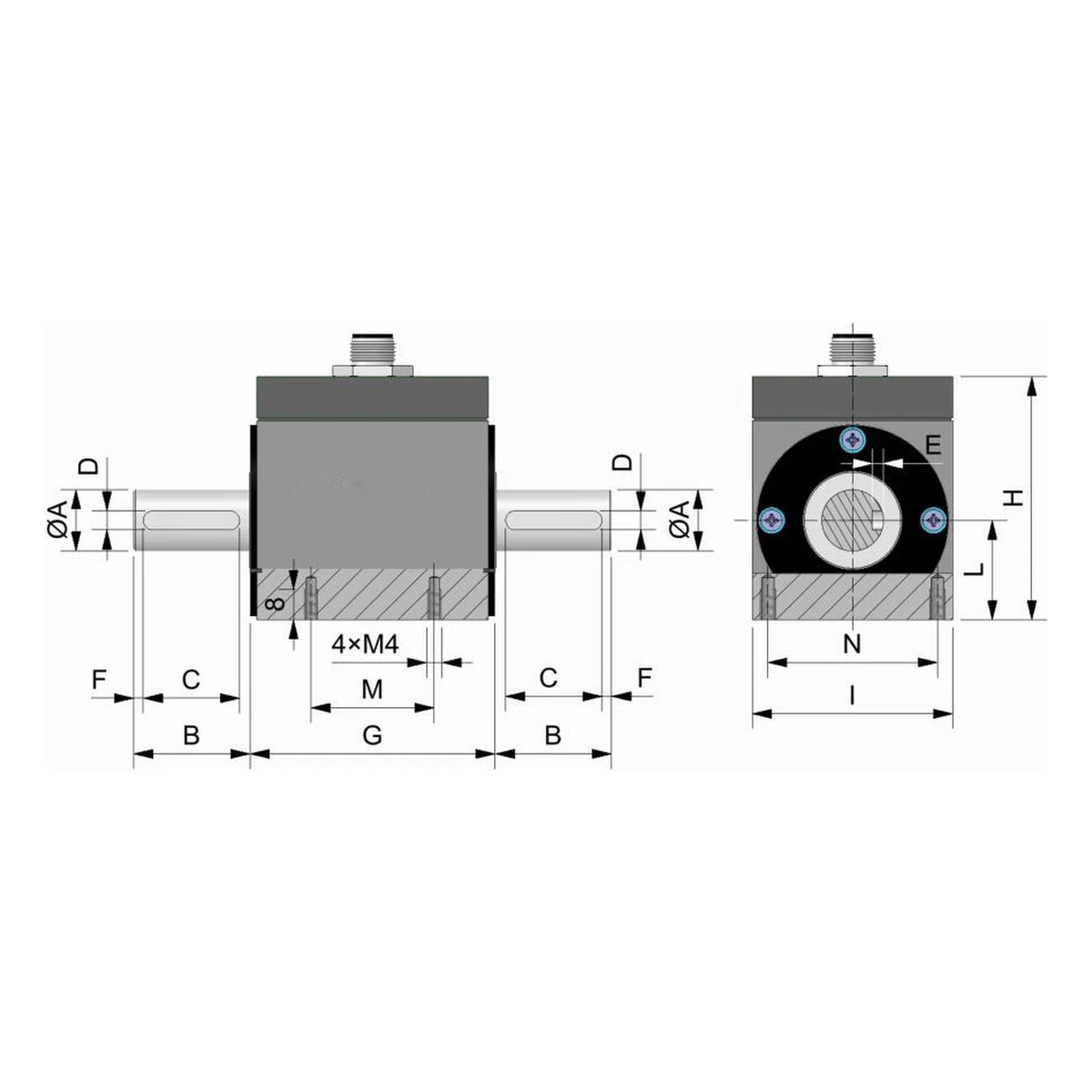

Der Aufnehmer ist mit Nennmomenten von 5 N·m bis 5000 N·m erhältlich und misst rechtsdrehend mit positivem, linksdrehend mit negativem Vorzeichen bis 4000 min⁻¹. Linearität und Hysterese betragen ≤ ±0,20 %, die interne Auflösung 24 bit bei einer Messrate bis 4800 /s. Versorgung (5 V DC) und Messwerte laufen über USB 2.0; als Option misst ein integrierter Geber mit 3520 Teilungen pro Umdrehung den Drehwinkel (Auflösung 0,1°) und die Drehzahl. Eingebaut wird der MDAC über eine zylindrische Welle mit Passfedernut und zwei Ausgleichskupplungen, auf Wunsch mit Vierkant; angeschlossen über einen M12-Stecker.
Der Messkörper ist aus Edelstahl, das Gehäuse aus Aluminium; die Schutzart ist IP40, der Betriebsbereich reicht von −10 bis +70 °C. Im Lieferumfang sind die PC-Software (Spitzenwert, Erstspitze, Datenlogger, Export nach ASCII und Excel) und ein USB-Kabel enthalten. Der MDAC ist CE-, RoHS- und REACH-konform; ein Kalibrierbericht sowie ein akkreditiertes Kalibrierzertifikat nach ISO 17025 sind auf Anfrage erhältlich.
Vorteile auf einen Blick
- Rotierender Drehmomentaufnehmer mit eingebautem Messverstärker
- Nennmomente 5 bis 5000 N·m
- Linearität und Hysterese ≤ ±0,20 %
- Statisch und dynamisch bis 4000 min⁻¹
- Digitalausgang USB 2.0, Versorgung über USB
- Messrate bis 4800 /s, interne Auflösung 24 bit
- Winkel und Drehzahl, Vierkant und Tablet-PC als Option
- PC-Software und USB-Kabel im Lieferumfang
- Kalibrierung nach ISO 17025 auf Anfrage
