Beschreibung
Die LZMC ist eine Universal-Kraftmesszelle mit IO-Link für Zug, Druck oder Zug und Druck. Brücke, Verstärker und digitale Schnittstelle sitzen in einem vergossenen Körper; eingestellt wird per Software vom IO-Link-Master aus.
Die Nennlasten sind 500, 1000, 1500 und 3000 kg (5 bis 30 kN). Der Verstärker arbeitet mit 16 Bit, einer Antwortzeit von 20 ms und einem Filter von 0 … 5 s; seine Genauigkeit beträgt max. 0,05 % vom Bereich zuzüglich Sensorfehler. Die Messzelle hat eine Hysterese von 0,5 % vom Bereich, eine Wiederholgenauigkeit von 0,05 %, einen Kriechfehler von 0,05 % / 10 min und eine Temperaturdrift von Nullpunkt und Bereich von je 0,05 % / 10 K. Die sichere Überlast liegt bei 150 %, die Bruchlast bei 200 % vom Bereich.
Versorgt wird die Zelle mit 24 VDC (Standardstrom < 30 mA, Gesamtstrom max. 130 mA), angeschlossen über einen Stecker M12x1, 4-polig; die Versorgung ist verpolungsgeschützt. Es gibt kein Analogsignal: Für die Inbetriebnahme werden ein IO-Link-Master und die passende IODD-Datei aus dem IODD-Finder benötigt, beides gehört nicht zum Lieferumfang.

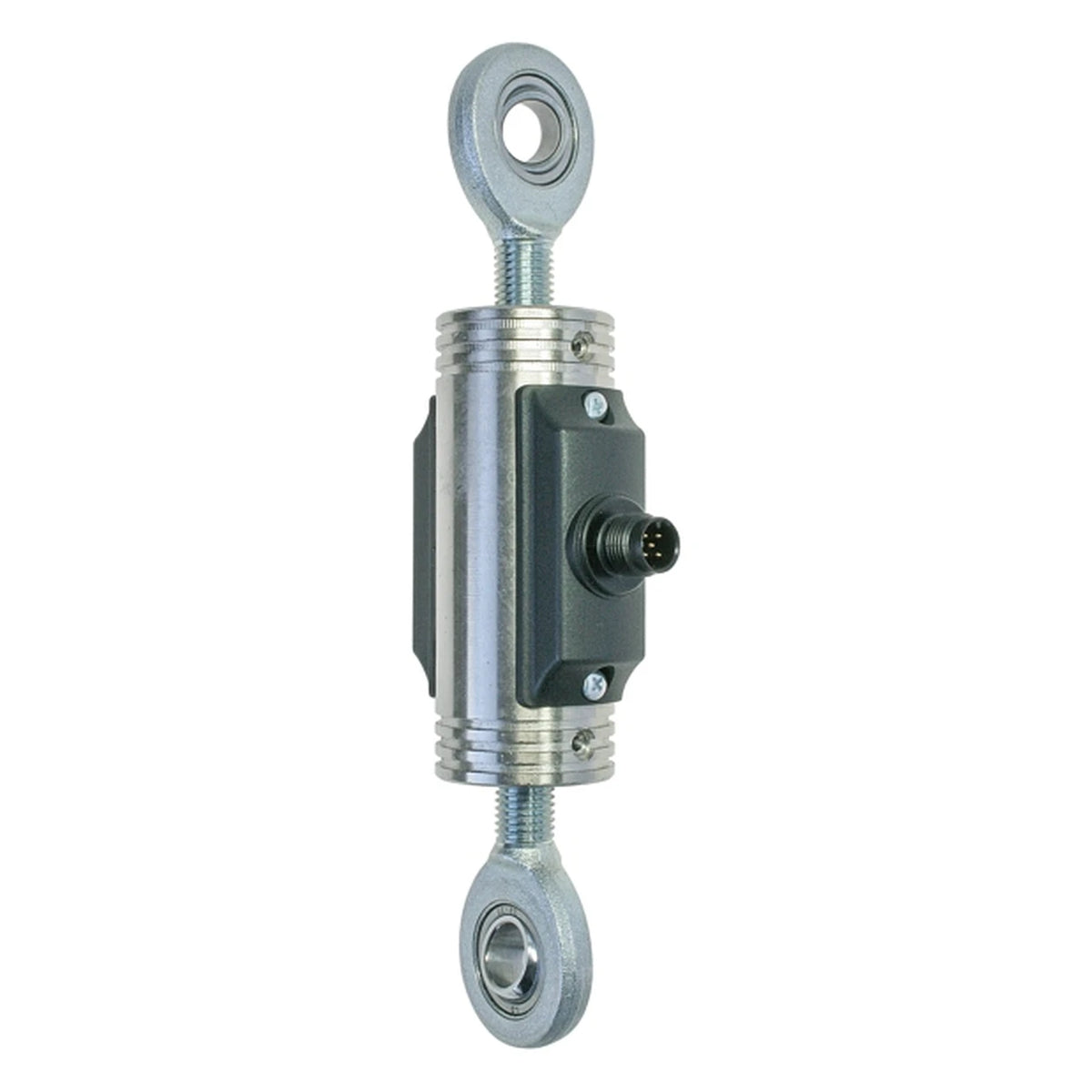

Werkstoff ist Edelstahl oder Werkzeugstahl vernickelt, die Schutzart IP54, die Elektronik ist komplett vergossen. Befestigt wird über Gelenkköpfe, die zum Lieferumfang gehören, oder ohne Gelenkköpfe über die Gewindebohrungen der Zelle. Das Gewicht beträgt ca. 343 g (500 und 1000 kg) bzw. 423 g (1500 und 3000 kg), jeweils ohne Gelenkkopf und ohne Abdeckungen. Betriebstemperatur -20 … +80 °C, Lagertemperatur -20 … +85 °C, Luftfeuchtigkeit 30 … 90 % rF bei 40 °C ohne Kondensation.
Die LZMC ist ein Messgerät und trägt keine Sicherheitseinstufung.
Vorteile auf einen Blick
- Universal-Kraftmesszelle mit IO-Link für Zug, Druck oder beides
- 16 Bit, Antwortzeit 20 ms
- Nennlasten 500, 1000, 1500 und 3000 kg (5 bis 30 kN)
- Einstellung per Software über den IO-Link-Master
- Edelstahl, Elektronik vergossen, Schutzart IP54
- Stecker M12x1, 4-polig, Gelenkköpfe im Lieferumfang
