Beschreibung
Der LZAE ist ein flacher Ringaufnehmer mit eingebautem Verstärker. Er antwortet mit ± 10 V — oder in der Option mit ± 5 V — statt mit Millivolt, sodass dahinter kein Messverstärker nötig ist und ein gewöhnlicher Analogeingang einer SPS die Kraft unmittelbar liest. Die Nennlasten reichen von 1 bis 10 kN, auf Zug wie auf Druck. Linearität und Hysterese bleiben innerhalb von ± 0,05 % vom Endwert, die Antwortfrequenz liegt bei rund 1 kHz, und der Körper aus Edelstahl ist nach IP67 dicht, mit einem M12-Stecker. Befestigt wird der Aufnehmer über sechs Löcher im Rand, und die Kraft geht über das zentrale M12-Gewinde ein — über dieses Gewinde und nicht über den Rand muss auch eine dynamische Last eingeleitet werden.
Messung und Ausgang
- Nennlast 1, 2,5, 5, 10 kN
- Zug und Druck in einem Körper
- Ausgang ± 10 V, Option ± 5 V
- Linearität und Hysterese ≤ ± 0,05 % v. E.
- Kalibriertoleranz ≤ ± 0,1 % v. E.
- Antwortfrequenz rund 1 kHz
- Versorgung 18 … 24 V DC, höchstens 28 V DC
- Betriebstemperatur −10 … +70 °C
Mechanik, Dichtheit und Einbau
- Körper aus Edelstahl, IP67 nach EN 60529
- Gebrauchslast 120 %, Bruchlast > 300 %
- Max. Querlast 100 % der Nennlast
- Dynamische Grenzlast 70 %, über das Gewinde
- Federweg rund 0,06 mm bei Nennlast

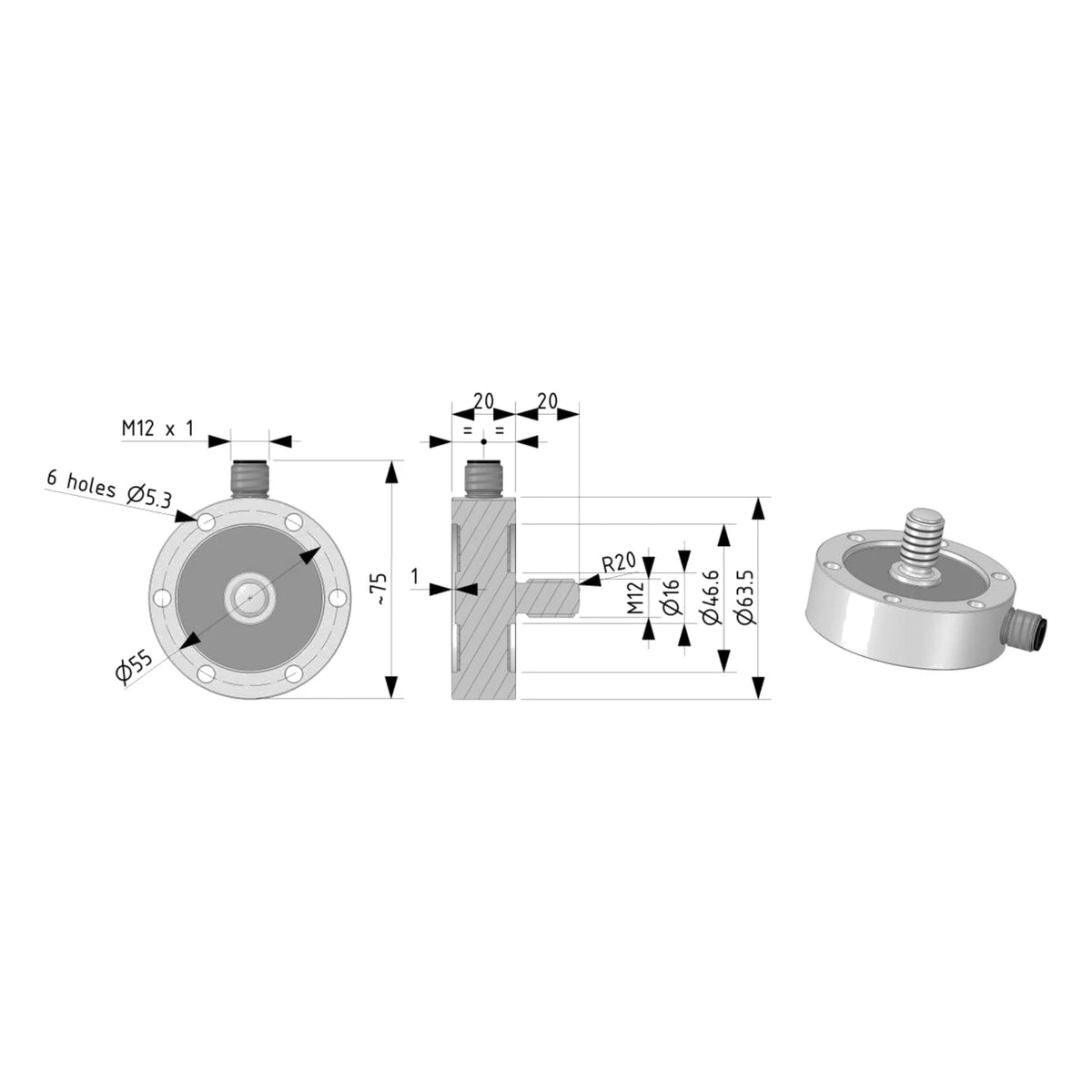

- Sechs Löcher Ø 5,3 mm, Schrauben M5 Klasse 12.9
- Anzugsdrehmoment der Schrauben 8 Nm
- Stecker M12, 5-polig, männlich
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
