Beschreibung

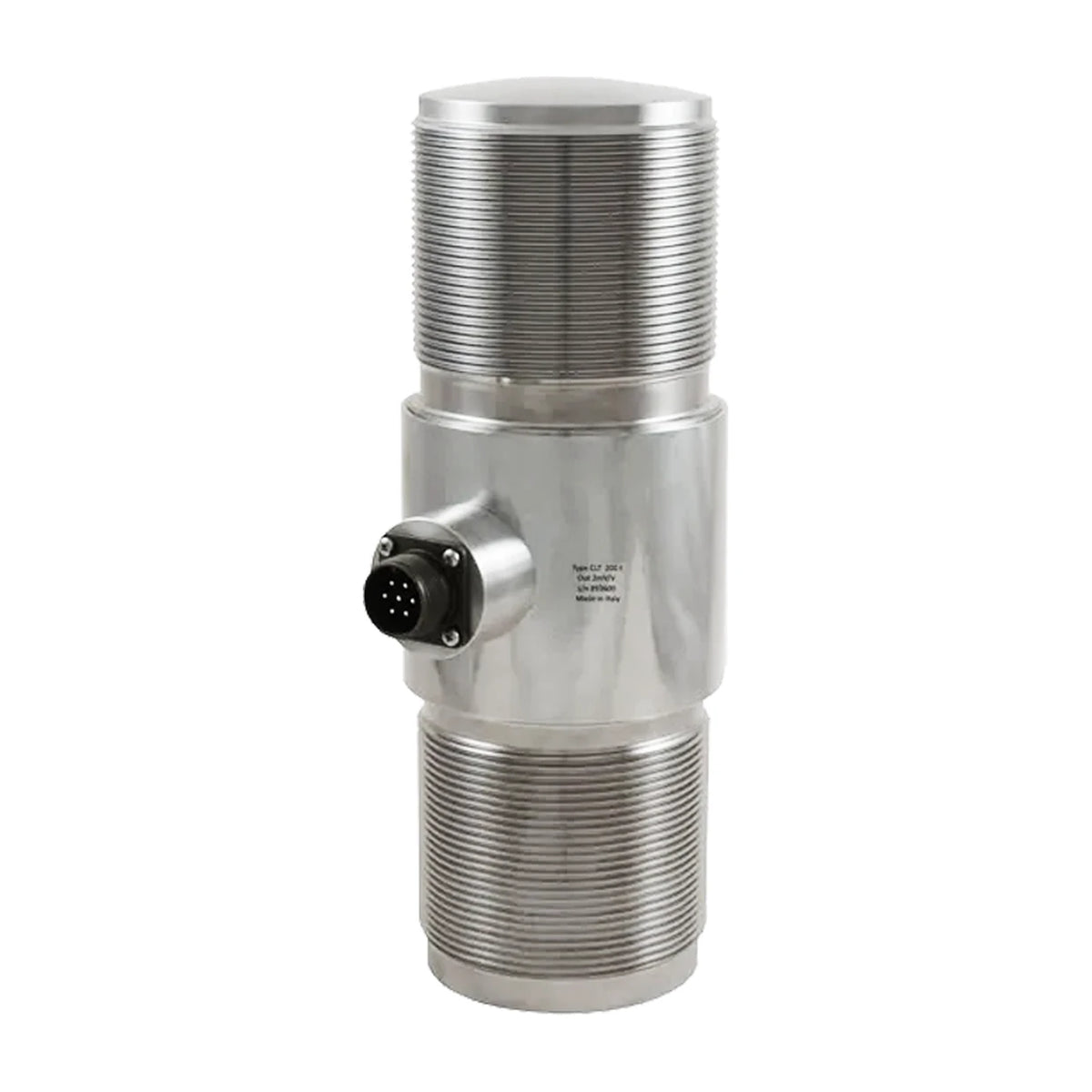

Der LZAD ist ein Zugkraftaufnehmer aus Edelstahl für Nennlasten von 20 bis 250 t. An jedem Ende sitzt ein Gewindezapfen, sodass der Aufnehmer in die Kette zwischen Last und Aufhängung eingeschraubt wird und weder Auge noch Schäkel braucht. Es gibt zwei Baugrößen: bis 50 t mit M56 × 4 und 220 mm Länge, ab 100 t mit M100 × 3 und 300 mm. Genauigkeit, Linearität und Hysterese sind je mit 0,1 % angegeben, der Nennkennwert beträgt 2 mV/V, und der Aufnehmer wird sechsleitrig angeschlossen — die Fühlerleitungen gleichen den Spannungsabfall eines langen Kabels aus. Geprüft und kalibriert wird auf Zug. Zu jeder Baugröße gibt es einen Lasteinleitungskopf.
Messung und Genauigkeit
- Nennlast 20, 30, 50, 100, 200, 250 t
- Genauigkeitsklasse 0,1 %
- Linearität und Hysterese 0,1 %
- Nennkennwert 2 mV/V ≤ 0,1 %
- Sechsleiteranschluss mit Fühlerleitungen
- Eingang 800 Ω ± 20 Ω, Ausgang 700 Ω ± 2 Ω
- Temperatureinfluss ≤ 0,028 % je 10 °C
- Kalibriert auf Zug
Mechanik, Dichtheit und Einbau
- Körper aus Edelstahl, IP65 nach EN 60529
- Gebrauchslast 120 %, Bruchlast > 300 %

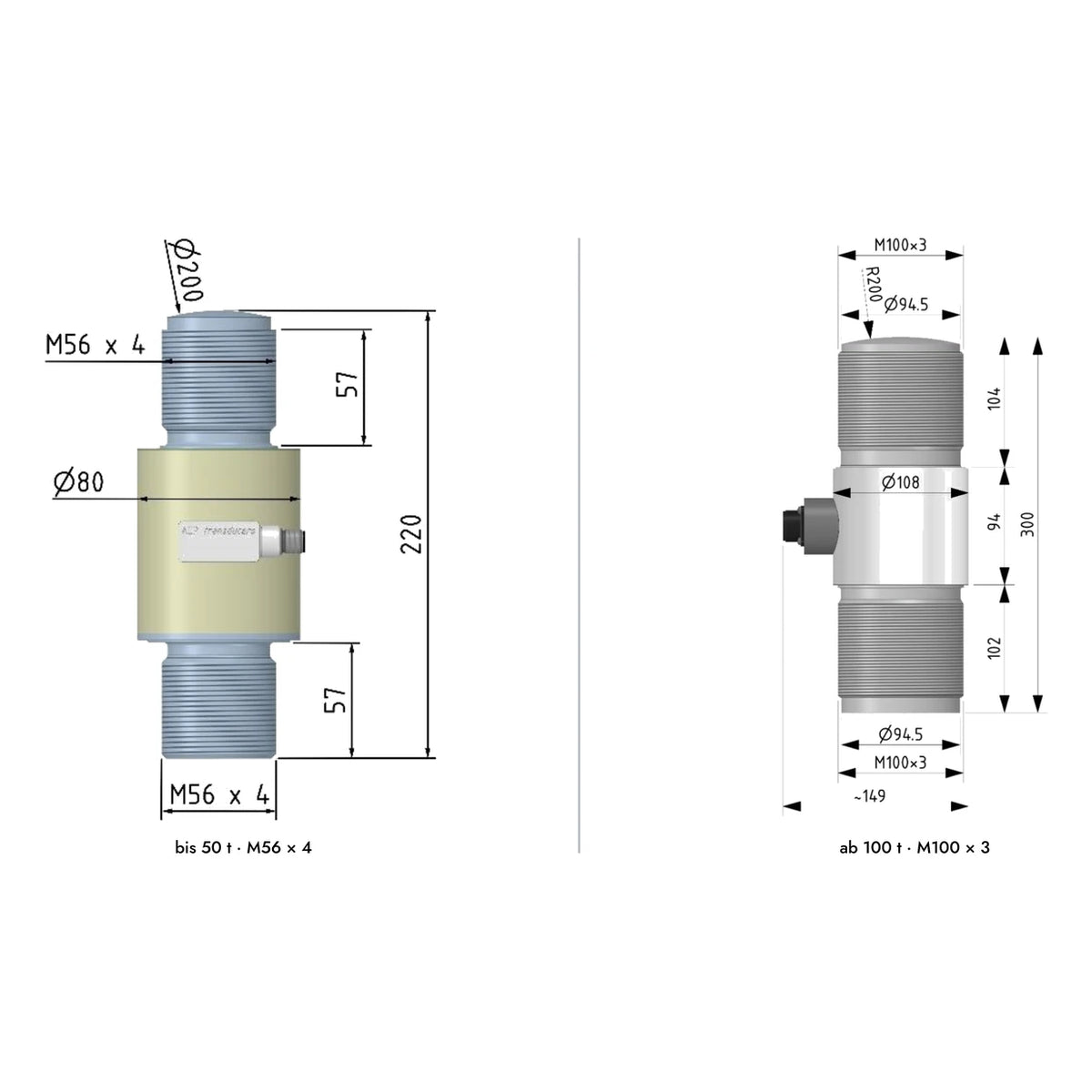

- Gewinde M56 × 4 bis 50 t, M100 × 3 ab 100 t
- Länge 220 mm oder 300 mm
- Gewicht rund 4 kg oder 18 kg
- Stecker M12 oder MIL, 7-polig
- Lasteinleitungskopf CTIC51 oder CTIC94
- Betriebstemperatur −20 … +70 °C
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
