Beschreibung
Der LZAC ist der LZAB mit eingebautem Verstärker: derselbe zylindrische Körper aus Edelstahl mit Innengewinde an beiden Enden, für Nennlasten von 350 kg bis 20 t auf Zug und Druck — aber er antwortet mit 4 … 20 mA, ± 5 V oder ± 10 V statt mit Millivolt. Ein Messverstärker ist damit nicht nötig, und ein gewöhnlicher Analogeingang einer SPS liest die Kraft unmittelbar. Die Genauigkeit ist mit 0,03 % angegeben, Nichtlinearität und Nichtwiederholbarkeit ebenso. Es gibt drei Baugrößen: Ø 57 mm mit M20 × 1,5, Ø 82 mm mit M30 × 2 und ein längeres Ø 82 mm mit M42 × 3 — und wie beim LZAB ist die 5-t-Zelle mit Ø 57 mm auf Zug nur bis 2,5 t gewährleistet. Der Körper ist nach IP67 dicht; der Ausgang ist ein MIL-Stecker mit sechs Polen oder ein M12 mit vier.
Messung und Ausgang
- Nennlast 350 kg … 20 t
- Zug und Druck in einem Körper
- Ausgang 4 … 20 mA, ± 5 V oder ± 10 V
- Genauigkeit 0,03 %
- Nichtlinearität und -wiederholbarkeit ≤ 0,03 %
- Kalibriertoleranz < ± 0,1 %
- Versorgung 12 … 24 V DC oder 18 … 24 V DC
- Betriebstemperatur −20 … +70 °C
Mechanik, Dichtheit und Einbau
- Körper aus Edelstahl, IP67 nach EN 60529
- Gebrauchslast 120 %, Bruchlast > 300 %
- Max. Querlast 100 % der Nennlast
- Federweg ≤ 0,3 mm bei Nennlast

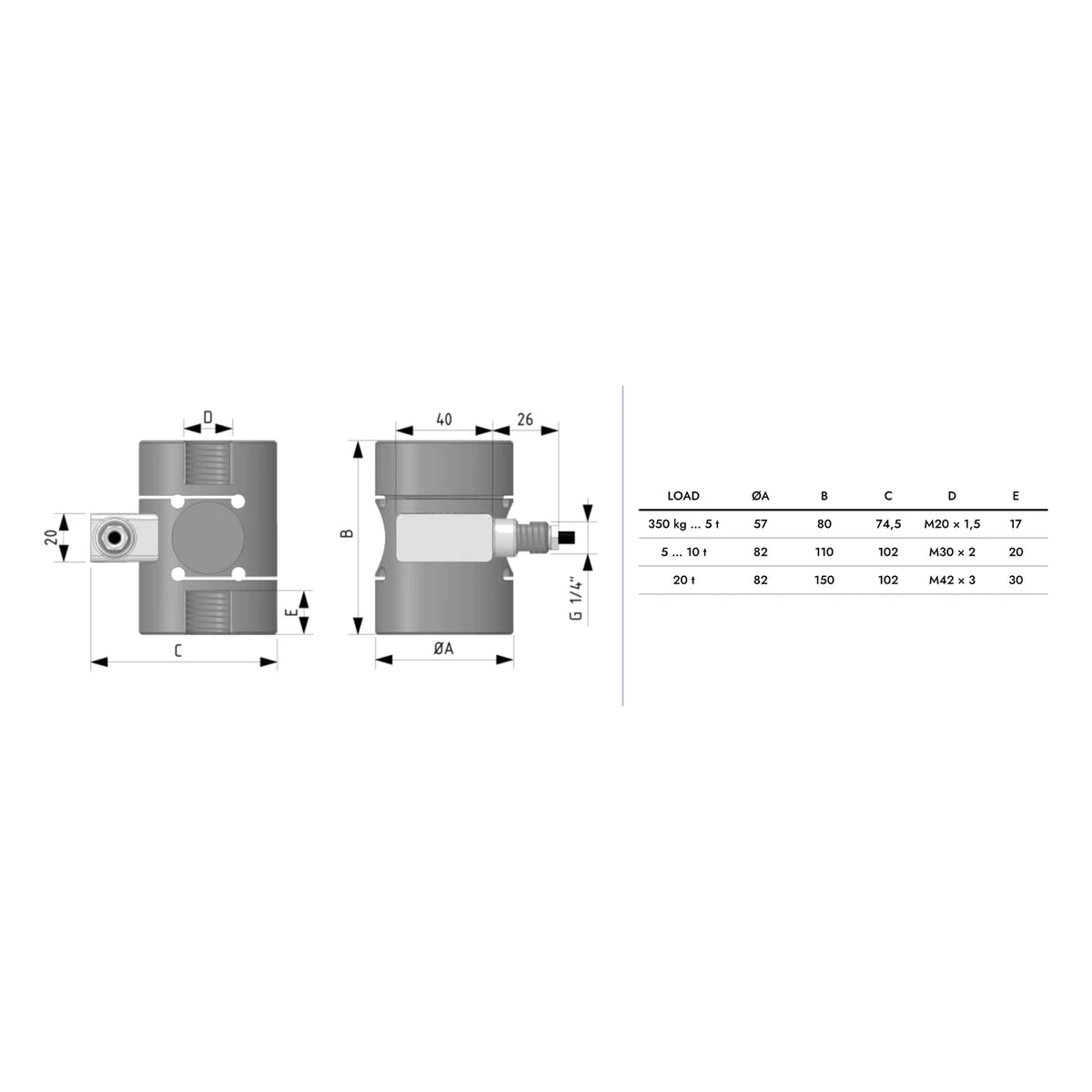

- Ø 57 mm oder Ø 82 mm, M20, M30 oder M42
- Gewicht rund 1,5, 4,2 oder 5 kg
- 5 m Kabel · Stecker MIL oder M12
- Gelenkaugen DURBAL EM 20, EM 30, EM 42
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
