Beschreibung

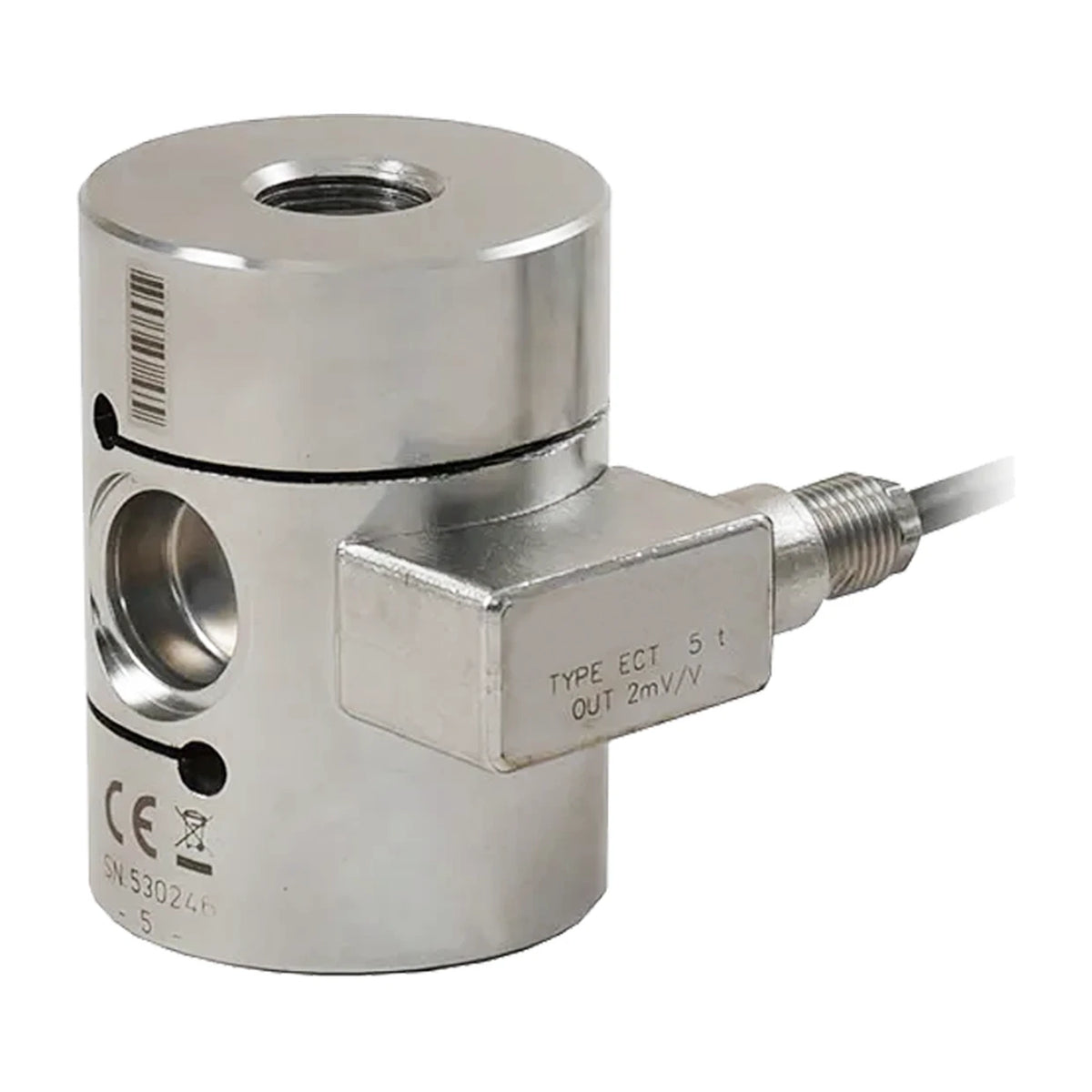

Der LZAB ist ein zylindrischer Kraftaufnehmer aus Edelstahl mit Innengewinde an beiden Enden, für Nennlasten von 350 kg bis 20 t. Er misst in beide Richtungen — gezogen wie gedrückt —, und das Gewinde nimmt einen Lasteinleitungskopf, einen Kugelkopf oder ein Gelenkauge auf, sodass die Kraft auch dann axial eingeleitet wird, wenn die Konstruktion nicht genau fluchtet. Linearität und Hysterese liegen innerhalb von ± 0,03 %, die Wiederholbarkeit innerhalb von ± 0,01 %, und der Nennkennwert beträgt 2 mV/V mit einer Kalibriertoleranz von ± 0,1 %. Es gibt drei Baugrößen: Ø 57 mm mit M20 × 1,5, Ø 82 mm mit M30 × 2 und ein längeres Ø 82 mm mit M42 × 3. Zu beachten: 5 t gibt es in den beiden kleineren Größen; die Zelle mit Ø 57 mm ist auf Zug nur bis 2,5 t gewährleistet.
Messung und Genauigkeit
- Nennlast 350 kg … 20 t
- Zug und Druck in einem Körper
- Linearität und Hysterese ≤ ± 0,03 %
- Wiederholbarkeit ≤ ± 0,01 %
- Nennkennwert 2 mV/V ± 0,1 %
- Eingang 440 Ω ± 20 Ω, Ausgang 350 Ω ± 2 Ω
- Temperatureinfluss ≤ ± 0,030 % je 10 °C
- Betriebstemperatur −20 … +70 °C
Mechanik, Dichtheit und Einbau
- Körper aus Edelstahl, IP67 nach EN 60529
- Gebrauchslast 120 %, Bruchlast > 300 %
- Max. Querlast 50 % der Nennlast
- Federweg ≤ 0,3 mm bei Nennlast

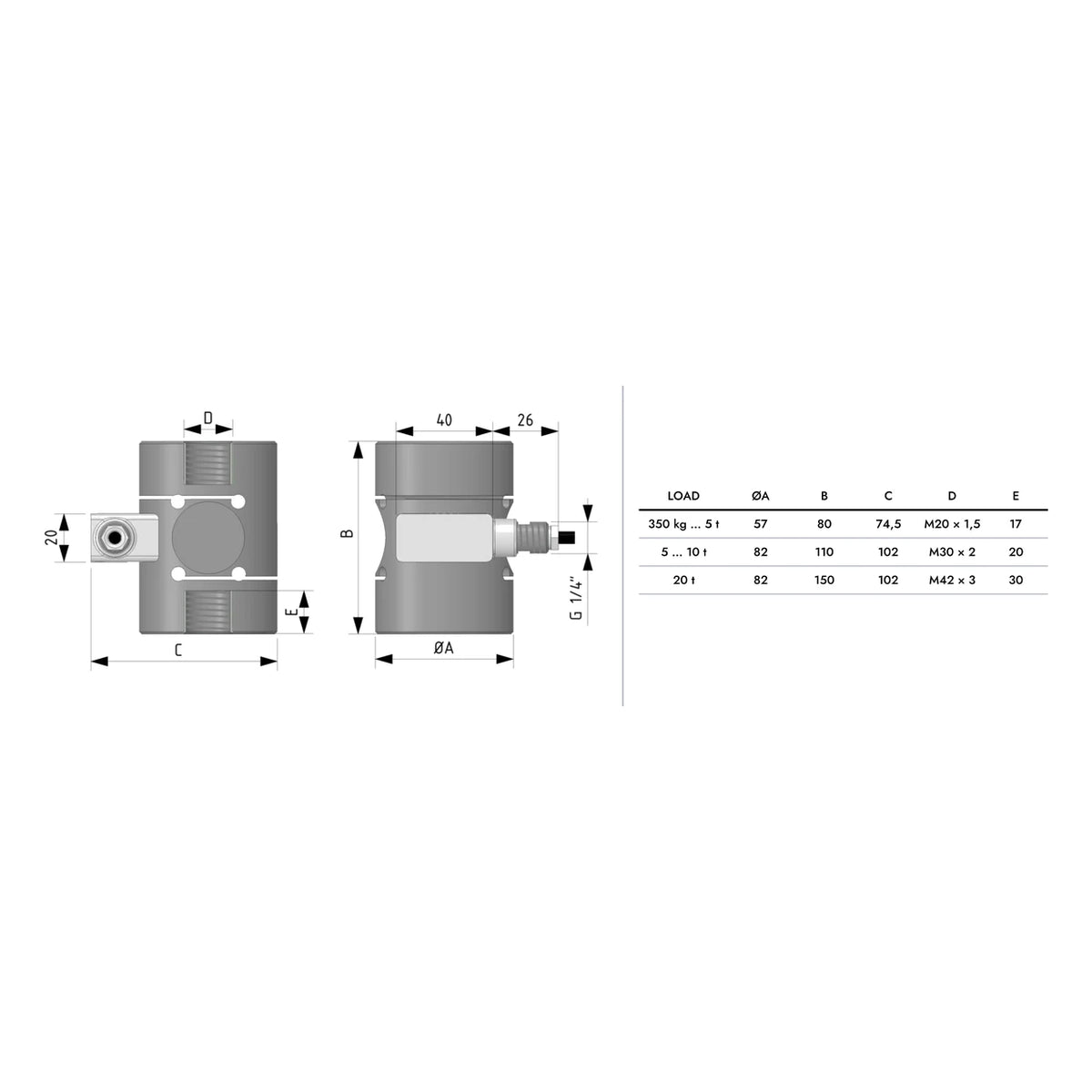

- Ø 57 mm oder Ø 82 mm, M20, M30 oder M42
- Gewicht rund 1,5, 4,2 oder 5 kg
- 5 m geschirmtes Kabel, 10 m auf Anfrage
- Stecker MIL6M oder M12 auf Anfrage
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
