Beschreibung

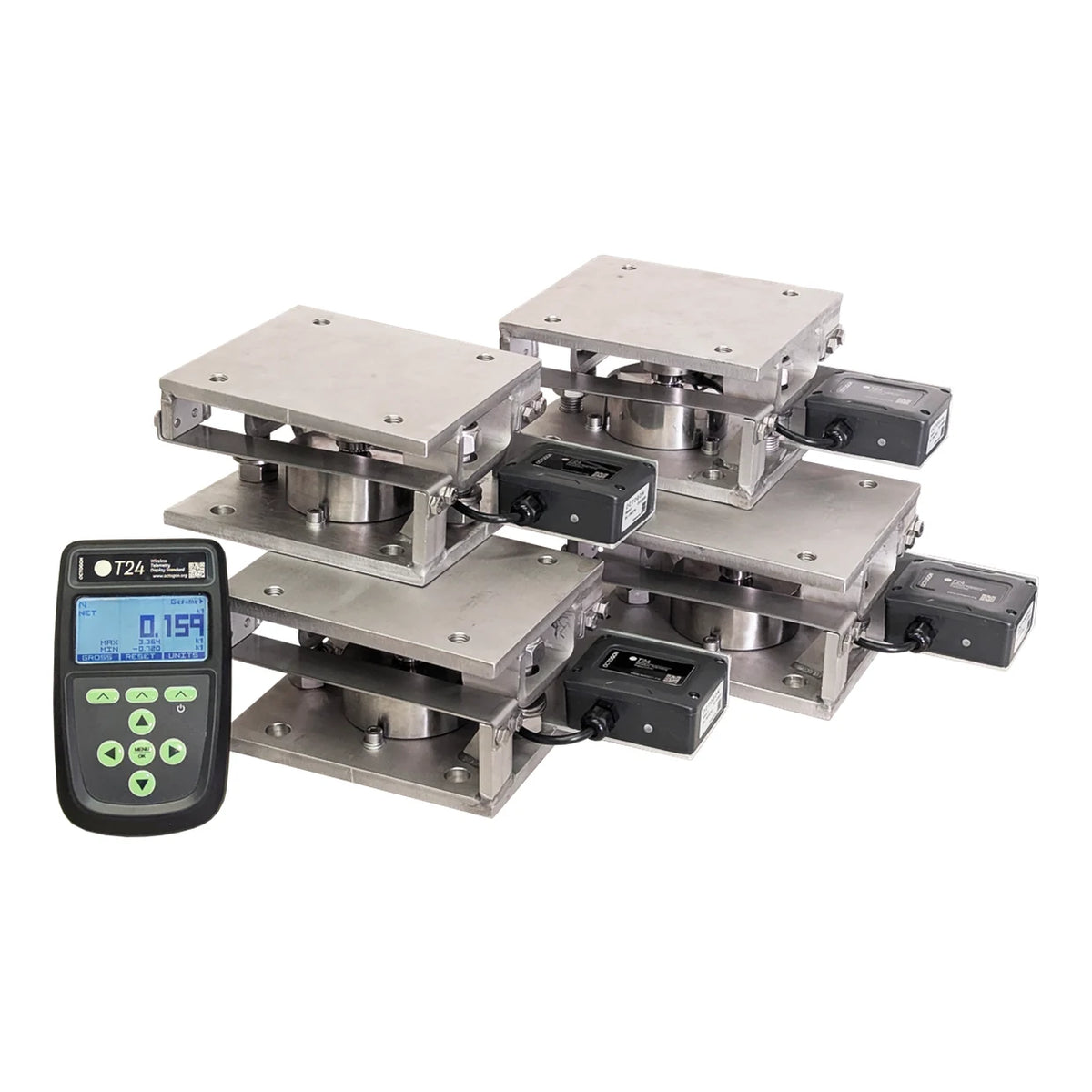

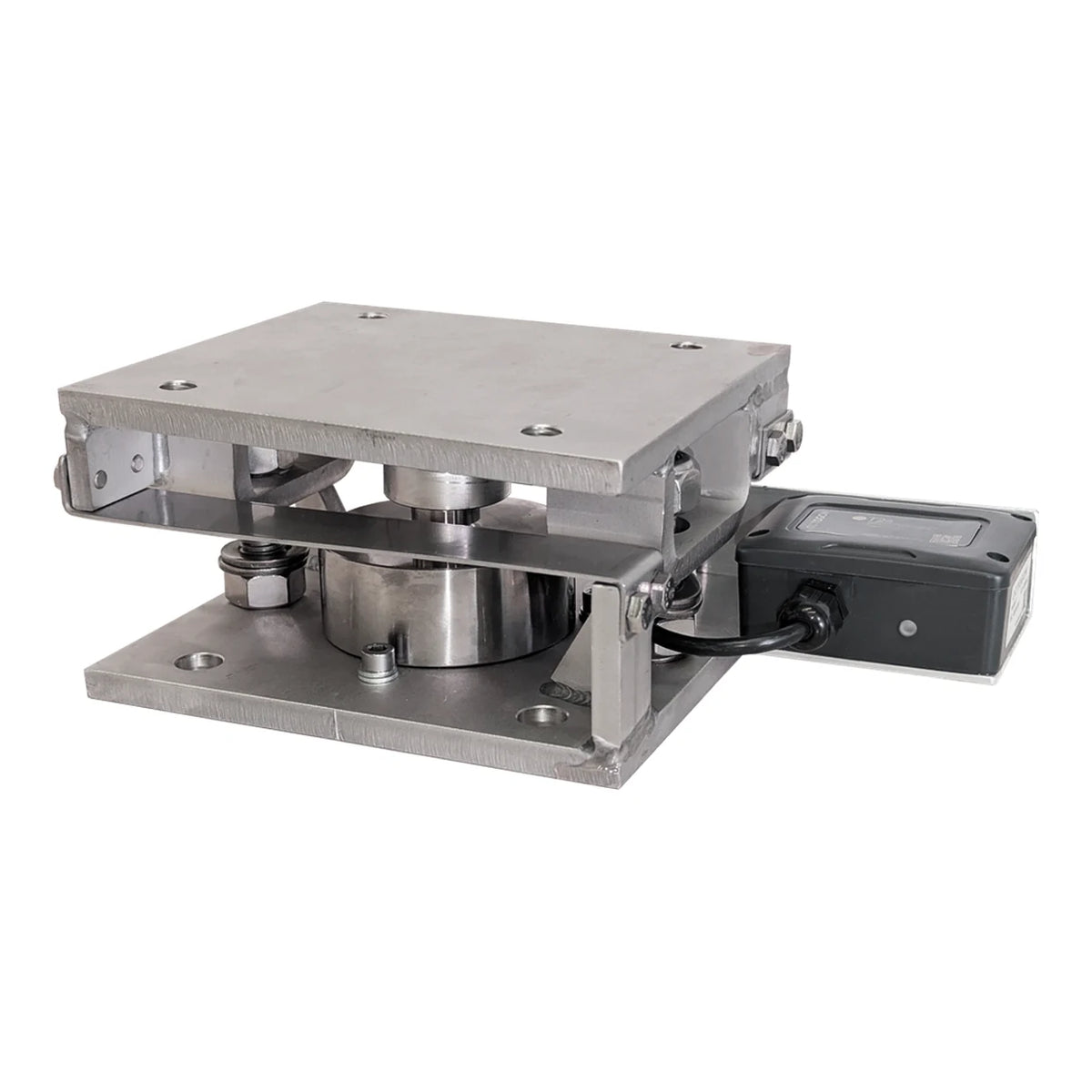

Die LWOA ist eine Funk-Containerwaage aus vier Stützpunkten und einem Funk-Handgerät. Jeder Stützpunkt besteht aus einer Druckwägezelle LKLA im Wägemodul LMLAV mit montiertem Funksender EFMC, abgelesen wird am Funk-Handgerät EFMD. Die Waage wiegt dort, wo die Last steht, ohne Kabel zwischen Stützpunkten und Anzeige und ohne Netzversorgung.
Unter jeden Eckpunkt eines Containers, Behälters oder Gestells kommt ein Stützpunkt. Die Funksender übertragen die Messwerte lizenzfrei mit 2,4 GHz und AES-128-Verschlüsselung bis 800 m weit im freien Feld an das Handgerät. Es zeigt das Gesamtgewicht der vier Stützpunkte und die Einzelwerte mit Tara, Min. und Max., damit wird auch sichtbar, wie sich die Last verteilt. Die Waage ist mit Nennlasten von 1 t bis 50 t gesamt erhältlich, das entspricht 250 kg bis 12,5 t je Stützpunkt. Die Last an einem Stützpunkt darf die Nennlast seiner Wägezelle nicht überschreiten, ungleiche Lastverteilung ist bei der Auswahl zu beachten.

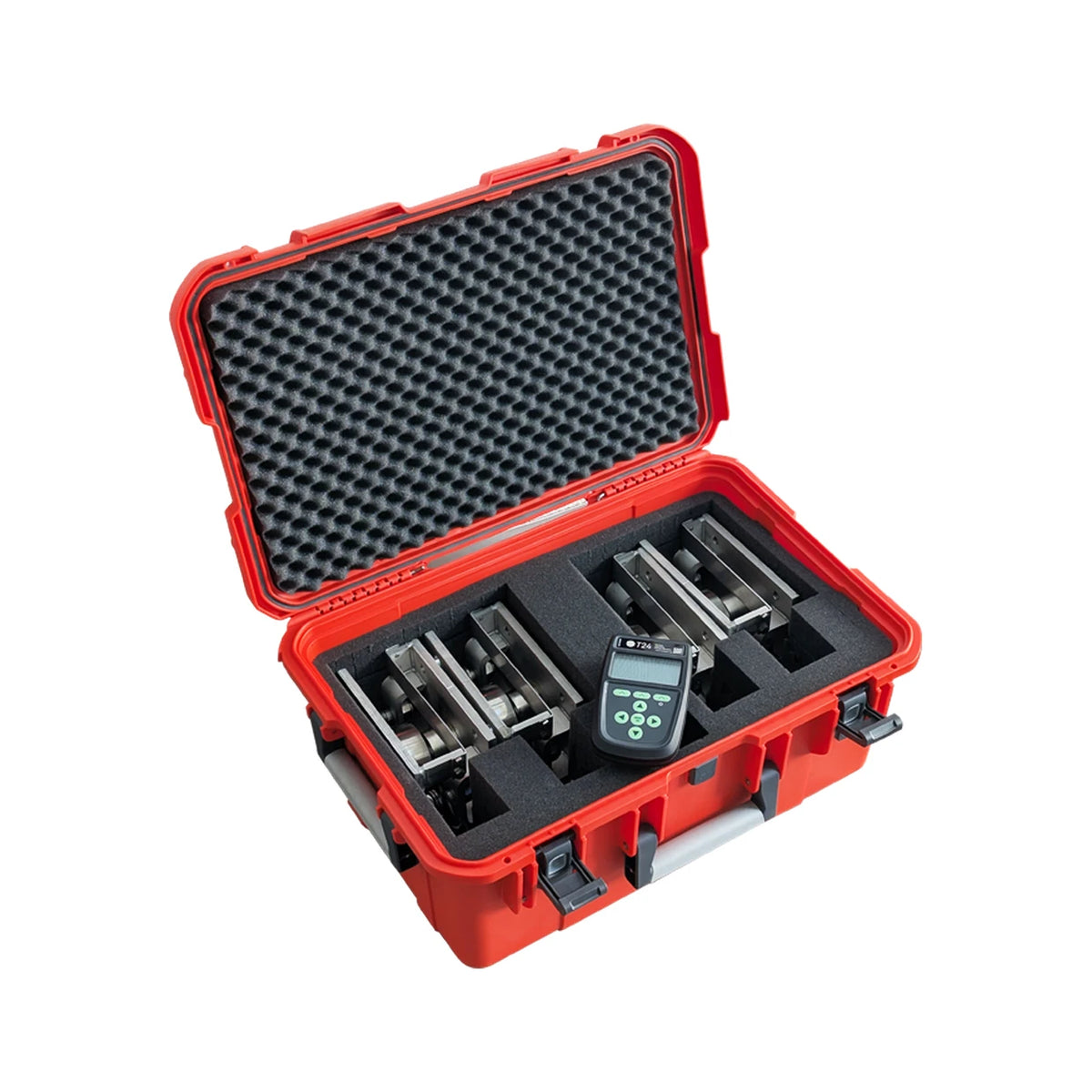

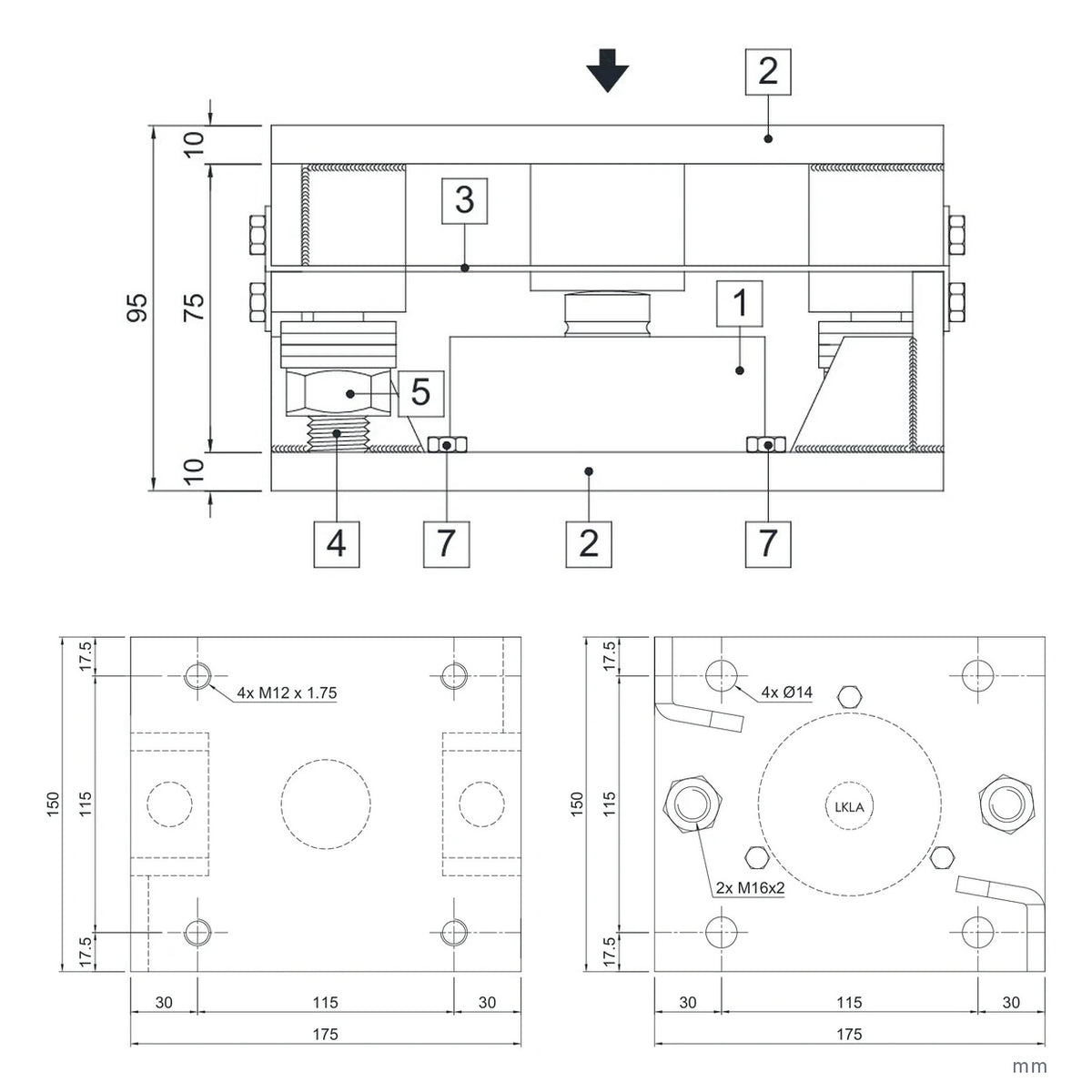

Die Wägezellen aus Edelstahl 17-4PH haben Schutzart IP68, einen Kennwert von 2,0 mV/V, einen kombinierten Fehler von ≤ ±0,03 % v. E. (C2) und eine sichere Überlast von 150 % v. E. Die Wägemodule aus Edelstahl AISI 304 mit Platten 175 × 150 mm und 95 mm Bauhöhe führen Querkräfte über Lamellen und haben eine Abhebesicherung mit selbstsichernder Mutter. Funksender und Handgerät laufen mit je 2 × AA und haben Schutzart IP67, das Handgerät hält bis zu 35 h im Dauerbetrieb. Geliefert wird komplett im Transportkoffer mit 60 × 40 × 28 cm: 4 × LKLA, 4 × LMLAV, 4 × EFMC montiert und mit der Wägezelle verbunden, 1 × EFMD. Die Wägezellen sind werkskalibriert, auf Anfrage wird die Waage nach ISO 17025 kalibriert.
Vorteile auf einen Blick
- Komplette Funk-Waage aus vier Stützpunkten und Handgerät
- Nennlast 1 t bis 50 t gesamt, 250 kg bis 12,5 t je Stützpunkt
- Gesamtgewicht und Einzelwerte der Stützpunkte am Handgerät
- Funk 2,4 GHz, lizenzfrei, AES 128 bit, bis 800 m Reichweite
- Kein Kabel zwischen Stützpunkten und Anzeige, Batteriebetrieb
- Wägemodule aus Edelstahl mit Querkraftführung und Abhebesicherung
- Wägezellen IP68, Funksender und Handgerät IP67
- Komplett im Transportkoffer 60 × 40 × 28 cm, schnell auf- und abgebaut
- Kalibrierung nach ISO 17025 auf Anfrage
