Beschreibung

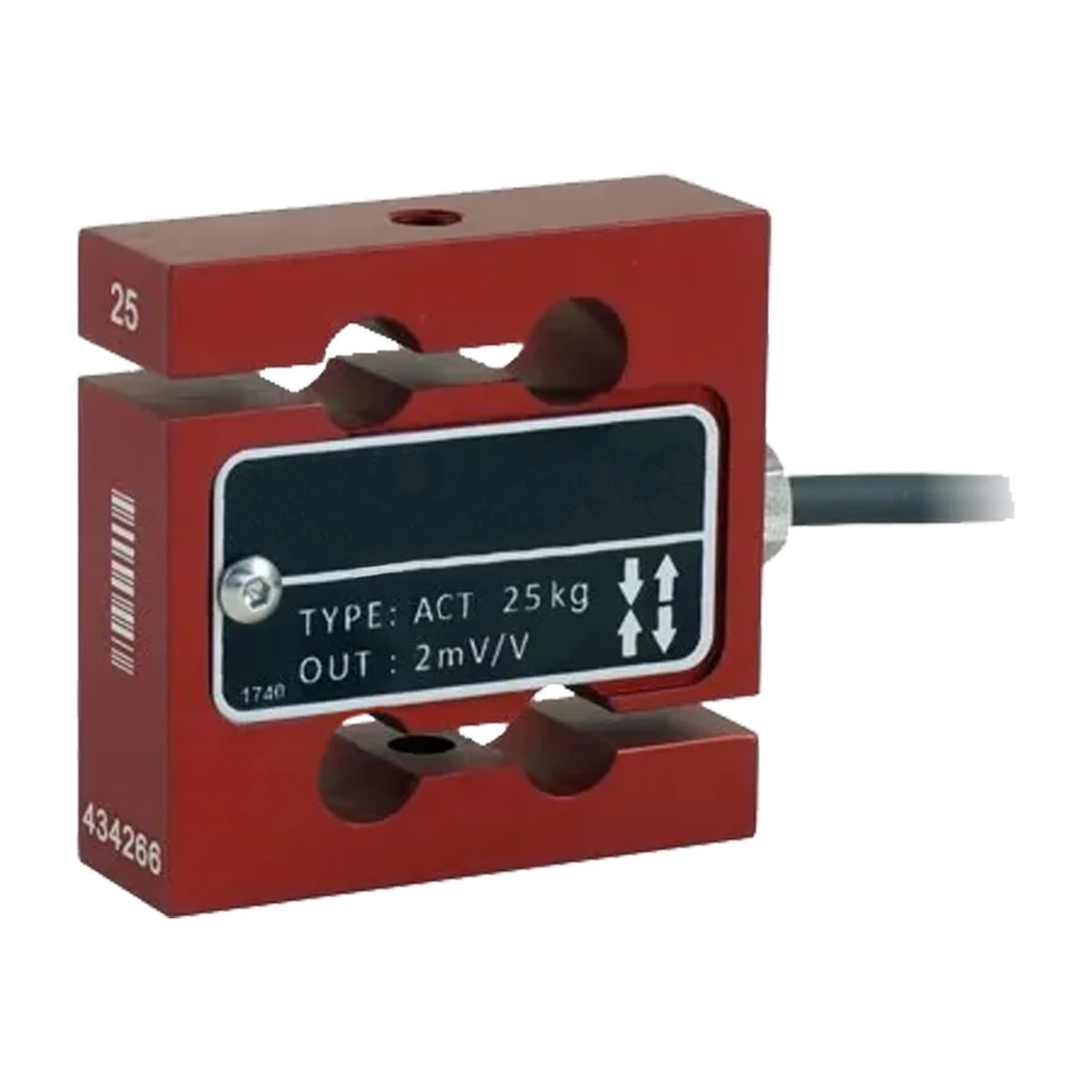

Der LSAE ist ein kleiner Kraftaufnehmer aus Aluminium für statische und dynamische Kräfte in Zug und Druck, von 1 bis 50 kg. Seine Eigenfrequenz steigt mit der Nennlast, von 0,22 kHz bei 1 kg auf 2 kHz bei 50 kg — das ist es, was ihn auch für eine bewegte Kraft brauchbar macht und nicht nur für eine stehende. Die drei kleinsten Zellen — 1, 2 und 5 kg — haben eine eingebaute Überlastsicherung, in beide Richtungen, bis 500 % vom Endwert. Linearität und Hysterese bleiben innerhalb von 0,03 %, die Wiederholbarkeit innerhalb von ± 0,01 %, und der Nennkennwert beträgt 2 mV/V. Ein M6-Gewinde an beiden Enden nimmt einen Lasteinleitungskopf, einen Kugelkopf oder ein Gelenkauge auf, und ein Zubehörsatz macht aus der Zelle einen kleinen Prüfkopf mit Haken und Spitzen. Der Körper misst 53 × 52 × 17 mm und wiegt rund 300 g.
Messung und Genauigkeit
- Nennlast 1, 2, 5, 10, 25, 50 kg
- Zug und Druck, statisch und dynamisch
- Eigenfrequenz 0,22 … 2,00 kHz
- Linearität und Hysterese ≤ 0,03 %
- Wiederholbarkeit ± 0,01 %
- Nennkennwert 2 mV/V ± 0,1 %
- Eingang 440 Ω ± 20 Ω, Ausgang 350 Ω ± 2 Ω
- Betriebstemperatur −20 … +70 °C
Mechanik und Einbau

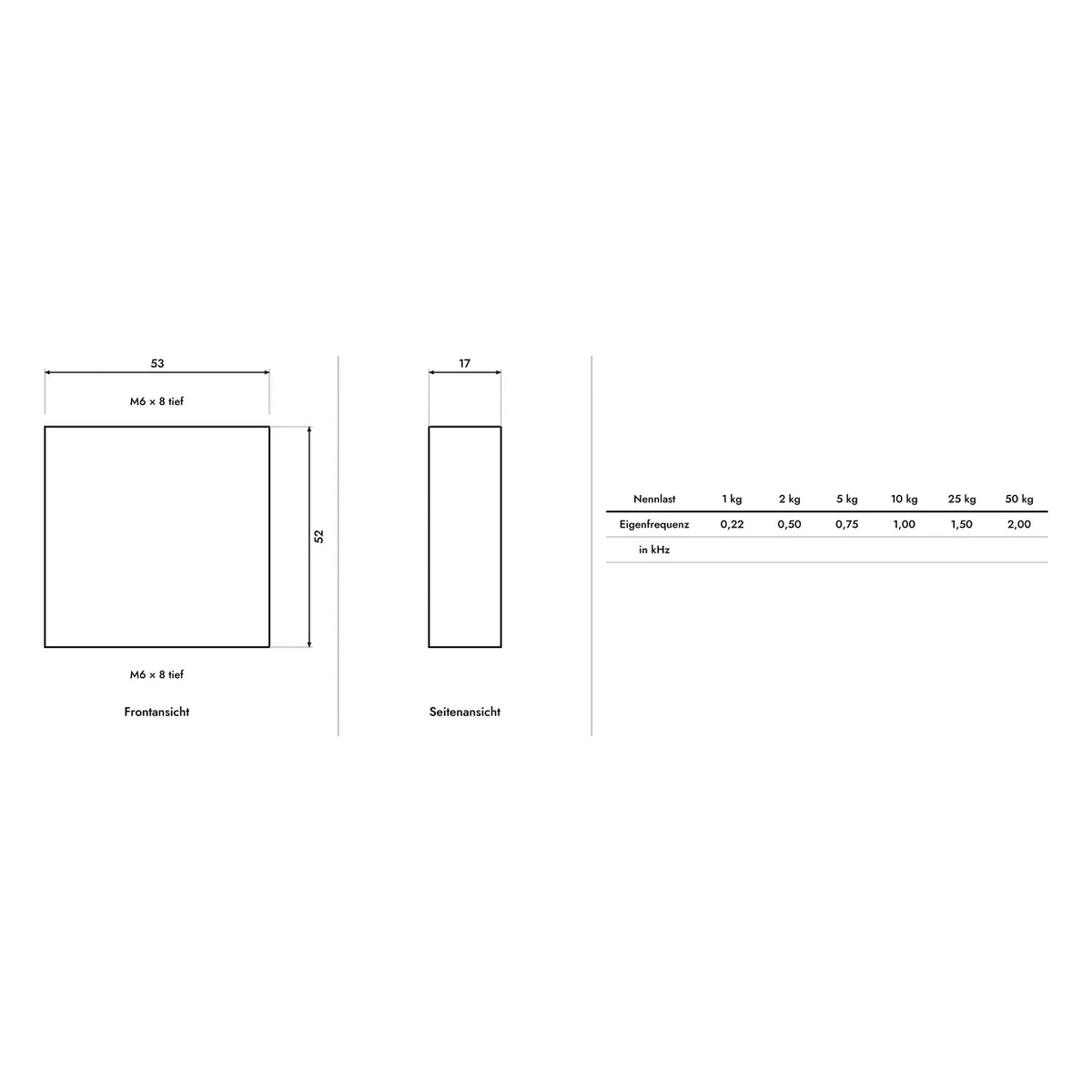

- Körper aus Aluminium, 53 × 52 × 17 mm
- Gewicht rund 0,3 kg
- Gewinde M6 beidseitig, 8 mm tief
- Gebrauchslast 120 %, Bruchlast > 300 %
- Überlastsicherung bis 500 % v. E. bei 1, 2, 5 kg
- Max. Querlast 50 % der Nennlast
- Federweg ≤ 0,3 mm bei Nennlast
- Schutzart IP20 · Kabel 3 m
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
