Beschreibung

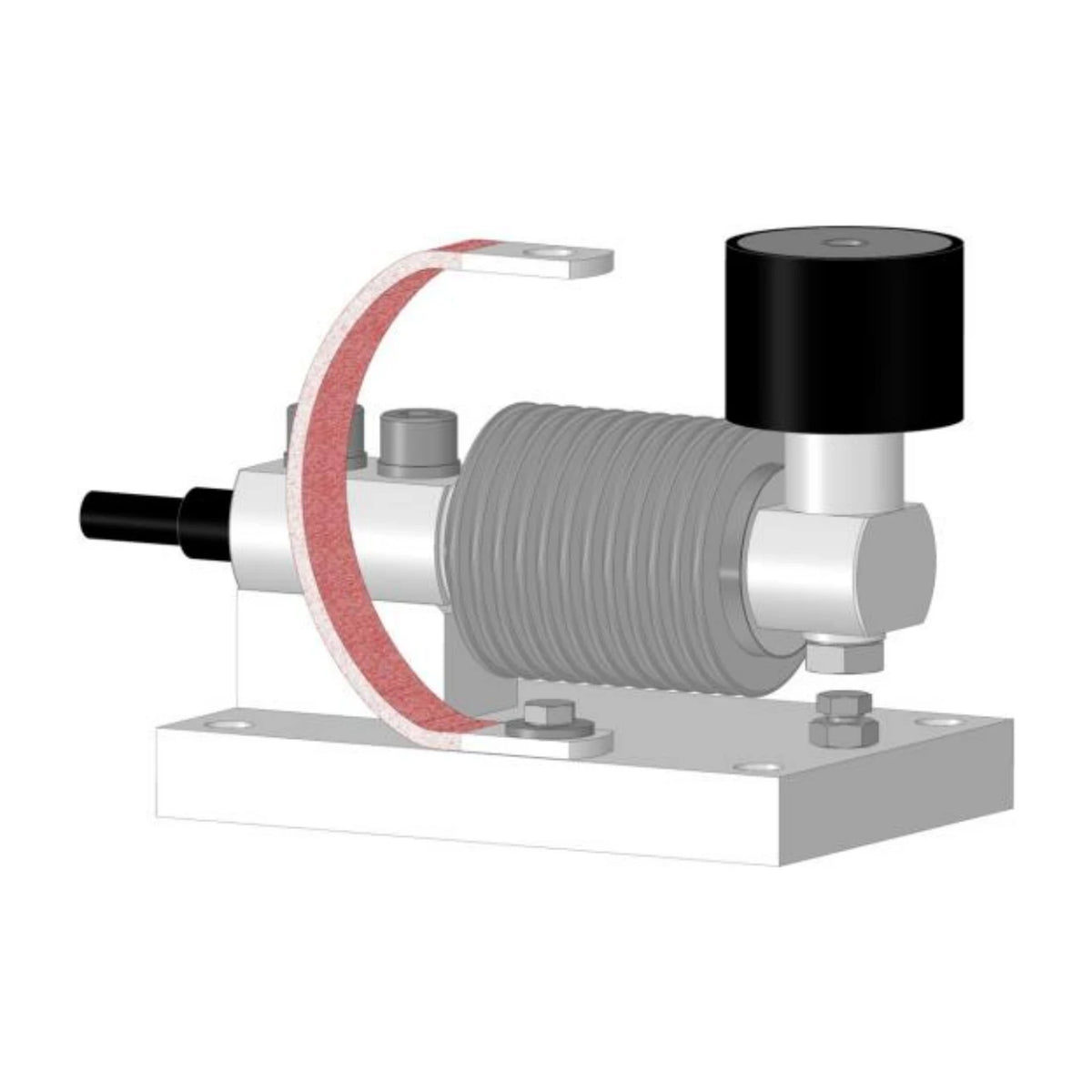

Das LMAAB ist ein Wägemodul aus Edelstahl für den direkten Einbau der Biegestab-Wägezelle LBAA in Wäge- und Dosiersysteme in Tanks, Silos und Trichtern, für statische oder vibrierende Anwendungen, von 2,5 bis 200 kg (25 … 2 000 N).
Ein Elastomerlager erhält die Messeigenschaften auch bei Setzungen, Wärmedehnung, Positionierfehlern, Querkräften sowie Verformungen oder Vibrationen der Struktur. Ein einstellbarer mechanischer Anschlag (STOP) schützt vor Überlast, ein elektrischer Schutz vor elektrostatischen Entladungen. Niedrige Bauhöhe, hohe Langzeitstabilität und einfache Anwendung.
Ausführungen
- 2,5 · 5 · 10 · 20 · 25 · 50 kg, Befestigung M8, Höhe 100 mm
- 100 · 200 kg, Befestigung M10, Höhe 115 mm
Einbau
- Kreisförmiges System mit 3 oder quadratisches System mit 4 Auflagepunkten
- Untere Platten mit Schrauben M8 am Boden, oberes System mit M8 oder M10
- Überlastanschlag mit 0,2 mm Spalt bei maximal belastetem System
- Zubehör: Elastomere und Gelenkfuß mit Befestigungsmuttern M8
Wägezelle nicht inklusive · die technischen Daten der Wägezelle stehen im Datenblatt LBAA.
