Beschreibung

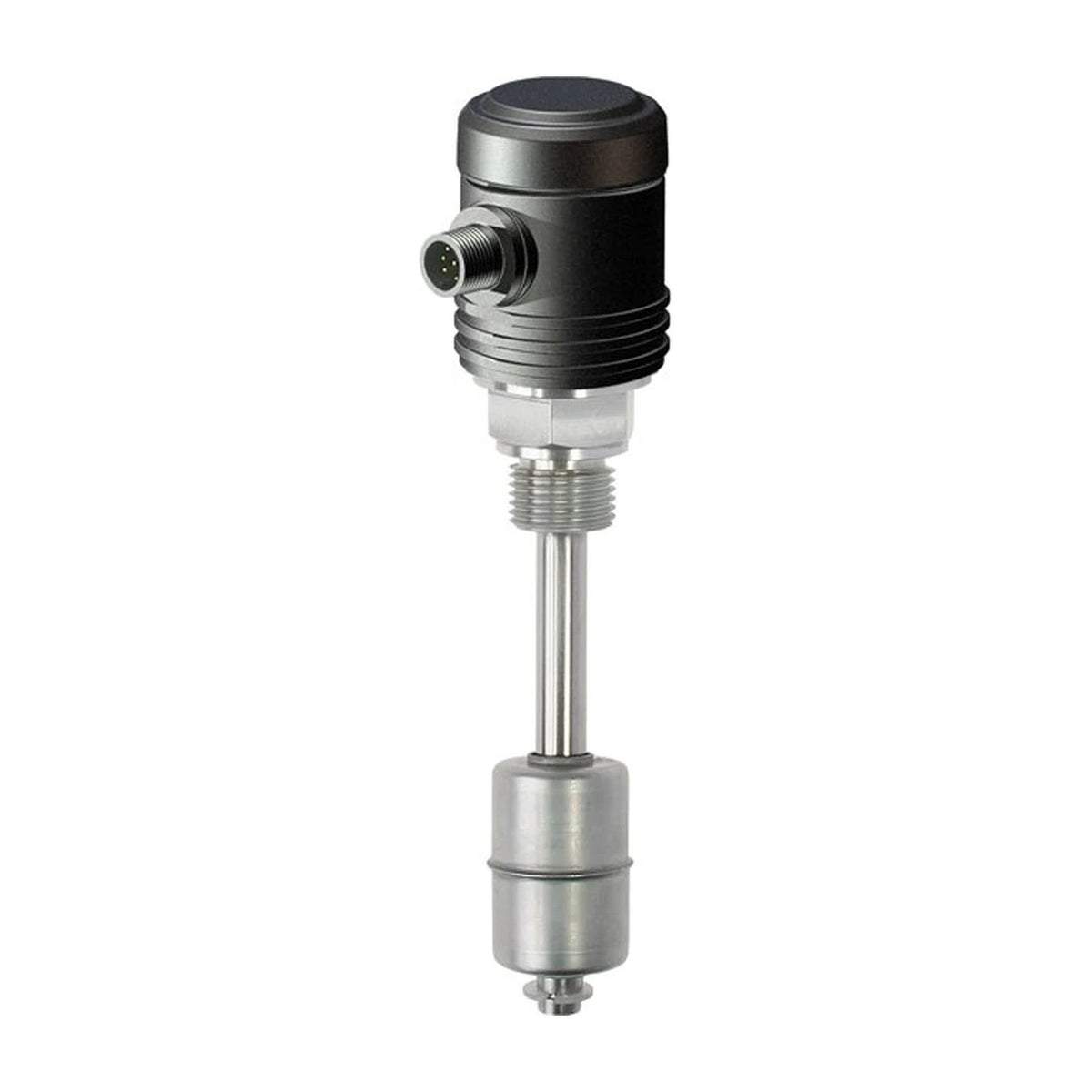

Ein Schwimmer mit Magnet liegt auf der Oberfläche und wandert an einem Schutzrohr aus Edelstahl entlang; im Rohr wird der Magnet ausgelesen, es reibt also nichts und es verschleißt nichts. Der Messbereich reicht von 100 bis 2000 mm in Schritten von 4,5 mm. Der Ausgang ist entweder 4 … 20 mA über zwei Leiter — der Sensor speist sich aus derselben Schleife — oder eine Spannung von 0 … 10 V, 0,5 … 10 V oder 2 … 10 V über drei Leiter; die Form wird beim Bestellen festgelegt. Der Sensor trägt weder Anzeige noch Grenzwertkontakte; Anfang, Ende und Filter des Messbereichs werden mit der Software TrComm über einen DEV-KMA-Konfigurator eingestellt. Der elektrische Anschluss verlässt das Gehäuse serienmäßig seitlich oder wahlweise nach oben, und es stehen acht Steckerbauformen und ein Kabelabgang zur Wahl.
Messung
- Schwimmer mit Magnet, im Schutzrohr ausgelesen
- Messbereich 100 … 2000 mm, Auflösung 4,5 mm
- Hysterese ca. 3 mm, Auflösung des Messverstärkers 24 Bit
- 4 … 20 mA über zwei Leiter, Speisung aus der Schleife
- Oder 0 … 10 V, 0,5 … 10 V, 2 … 10 V über drei Leiter
- Störsignal 3,6 mA und 21 mA
- Genauigkeit 0,1 % vom Messbereich zuzüglich Sensorfehler
- Arbeitsbereich 0 … +80 °C, Medium 0 … +100 °C
Gerät und Einbau
- Prozessanschluss 3/4", 1", 1,5" oder 1" NPT über Adapter
- Schutzrohr, Adapter und Prozessanschluss aus Edelstahl 1.4571
- Schwimmer aus PE Ø 24 oder Ø 29, wahlweise Edelstahl Ø 29
- Systemdruck bis 25 bar, senkrechte Einbaulage

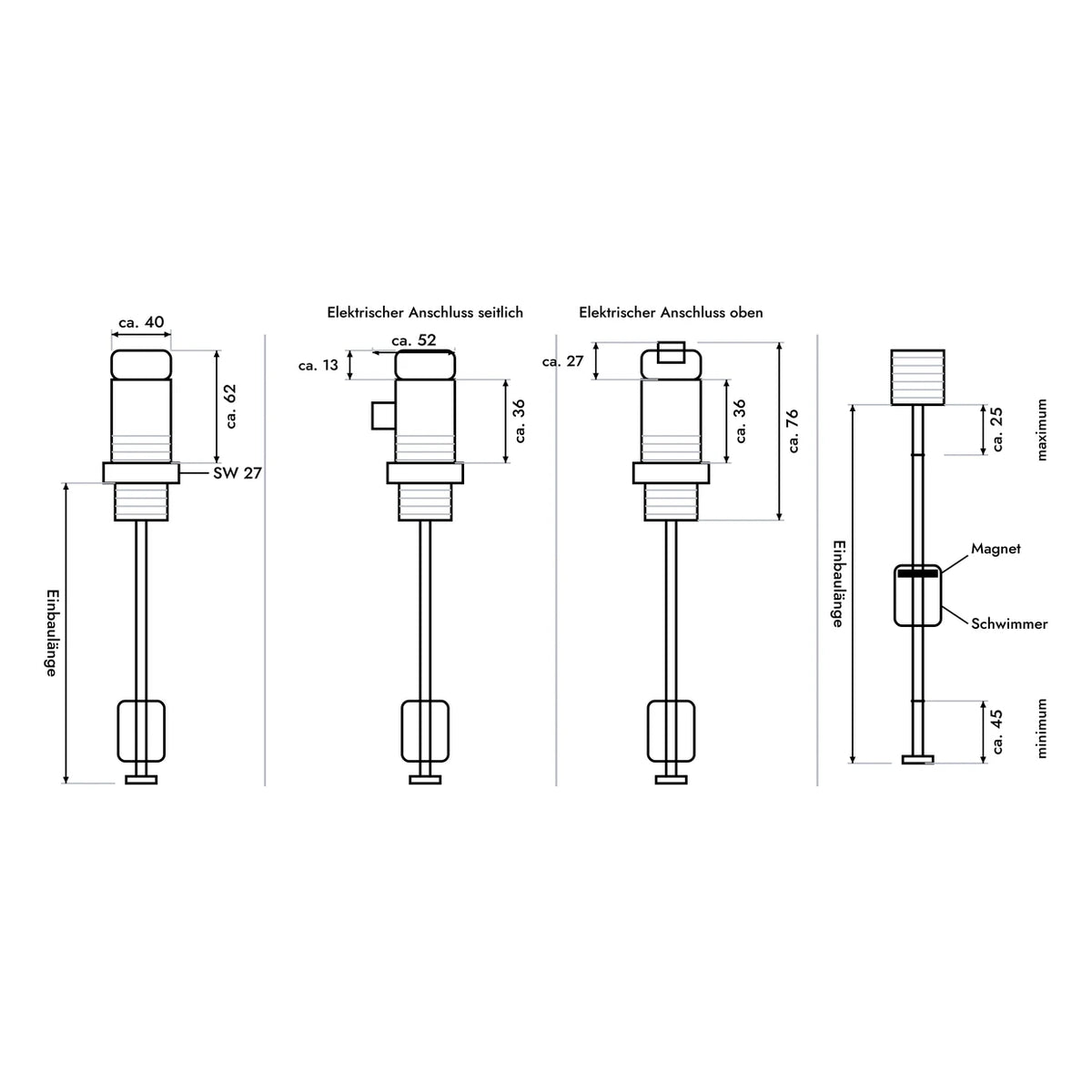

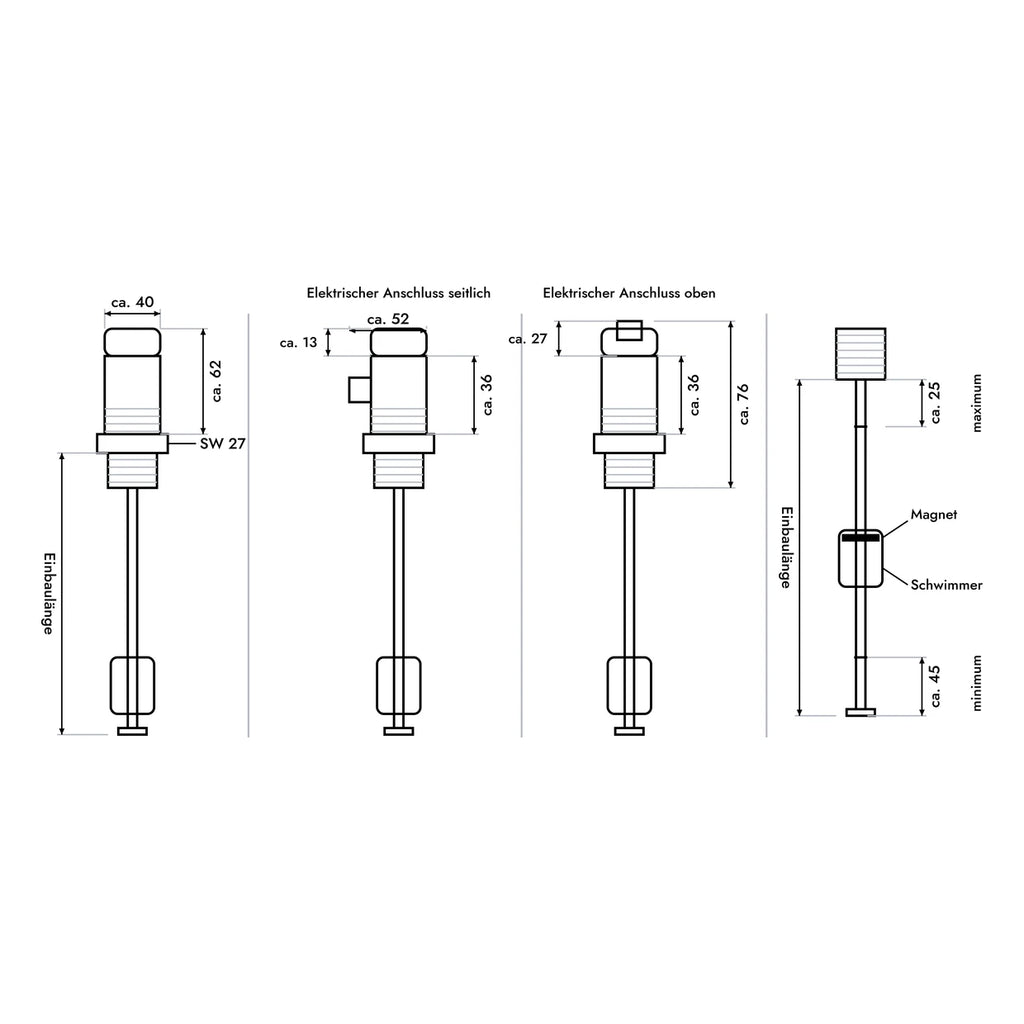

- Elektrischer Anschluss seitlich, wahlweise nach oben
- Acht Steckerbauformen und ein Kabelabgang von 2m
- Weder Anzeige noch Grenzwertkontakte
- Einstellung mit der Software TrComm über einen DEV-KMA-Konfigurator
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
