Beschreibung

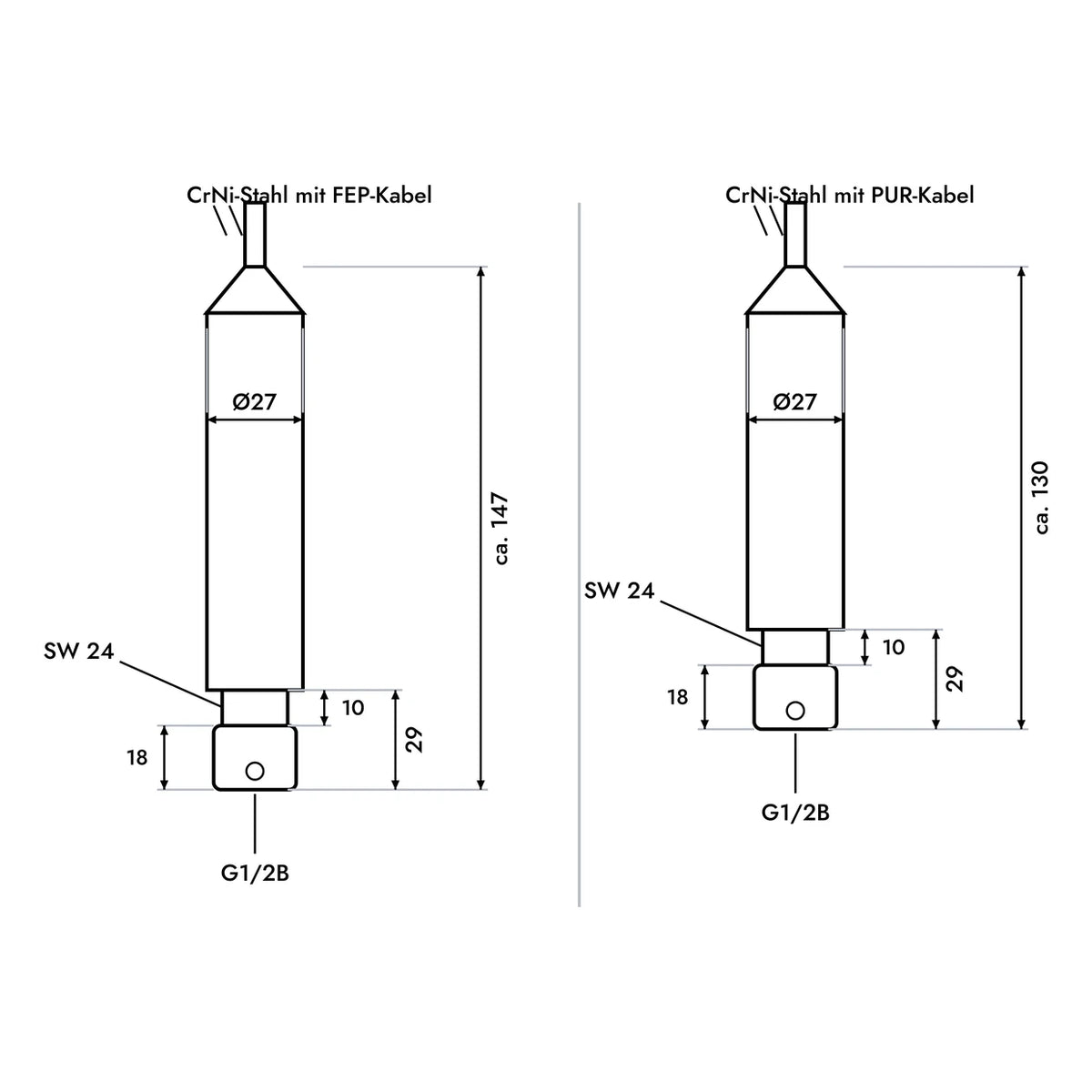

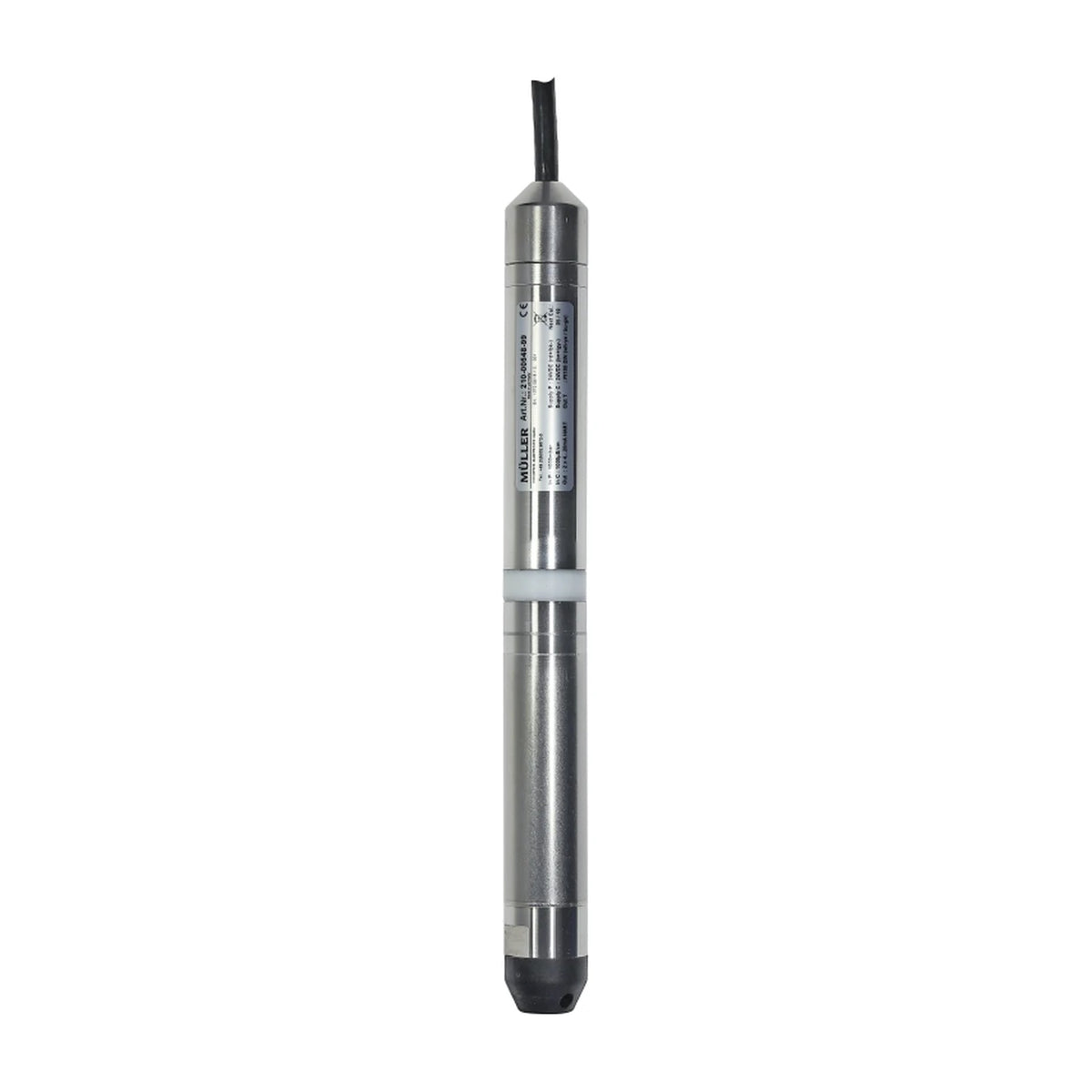

Drei Messgrößen in einer Sonde von 27 mm Durchmesser. Der hydrostatische Druck deckt dreizehn Bereiche von 0,1 bis 25 bar ab und verlässt die Sonde als 4 … 20 mA in Zweileitertechnik. Ein elektronischer Konduktivsensor misst 0 … 1000 µS/cm, und ein integrierter Pt100 in Vierleiterschaltung die Temperatur des Mediums von −50 bis +85 °C. Das Gehäuse ist aus CrNi-Stahl 316L, die Schutzkappe aus Kunststoff PA oder gegen Mehrpreis ebenfalls aus Stahl, und die Sonde hängt an ihrem eigenen Kabel ohne zusätzliche Zugentlastung. Das Kabel entscheidet über zweierlei: mit PUR reicht sie 300 m tief, bleibt aber auf −10 … +50 °C begrenzt; mit FEP sind es 100 m und −10 … +85 °C. Ein Blitzschutz von 1,5 J nach EN 61000-4-5 ist als Option erhältlich.
Messung und Ausgang
- Relativdruck, 13 Bereiche 0,1 … 25 bar
- Ausgang 4 … 20 mA, 2-Leiter
- Leitfähigkeit 0 … 1000 µS/cm, elektronisch
- Pt100 4-Leiter, −50 … +85 °C
- Genauigkeit ± 0,25 % der Spanne ab 0,25 bar
- Konduktive Messung < 20 % der Spanne
- Versorgung 10 … 30 V DC, Isolation 500 V DC
- Option Blitzschutz 1,5 J
Gerät und Kabel
- Gehäuse CrNi-Stahl 316L
- Schutzkappe Kunststoff PA, Option CrNi-Stahl 316L
- Kabel PUR bis 300 m oder FEP bis 100 m
- Zugkraft 1 kN mit PUR, 500 N mit FEP
- Druckanschluss G 1/2 B außen
- Gewicht 200 g zuzüglich 80 g je m Kabel
- Schutzart IP68 nach IEC 60529
- Befestigung über das Kabel, ohne Zugentlastung
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
