Beschreibung

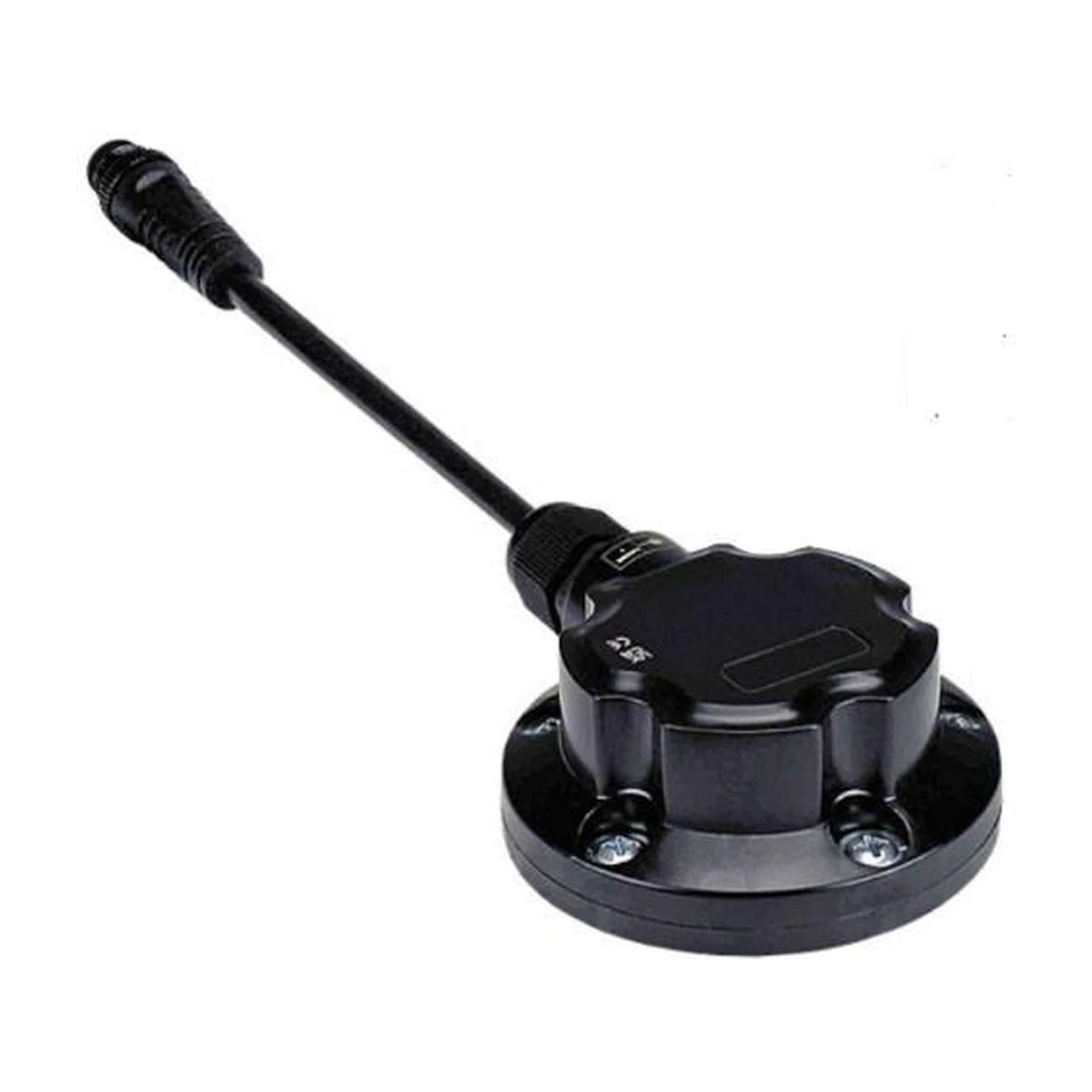

Ein Laser geringer Leistung misst den Füllstand von oben, ohne die Oberfläche zu berühren. Das macht aggressive Medien möglich, ohne den Verschleiß, den eine eintauchende Sonde dort erleidet, und es macht die Messung farbunabhängig — Flüssigkeiten, Fluide, Getreide und Schüttgut gleichermaßen. Der Messbereich reicht bis 4000 mm, der Sensor tastet einmal je Sekunde ab und löst 1 mm auf, bei einem toten Winkel von 30 mm. Standardformate deckt er wie sie sind ab; unregelmäßige Tankgeometrien nimmt er über bis zu 20 programmierbare Messpunkte auf, und ein Filter erlaubt nicht statische Tanksituationen. Das Gerät ist eine Scheibe von Ø 66 × 31 mm aus Polycarbonat mit NBR-Dichtung in Schutzart IP68, eingebaut in ein SAE-5-Loch-Bild; ein 4-Loch-Adapter ist als Zubehör erhältlich. Der Ausgang ist 4 … 20 mA über ein 150 mm langes Kabel mit M12-Stecker, 4-polig. Der Laser ist Klasse 1 bei rund 920 nm.
Messung und Ausgang
- Füllstand 0 … 4000 mm, berührungslos
- Laserklasse 1, rund 920 nm
- Auflösung 1 mm, Abtastung 1 Hz
- Toter Winkel 30 mm
- Farbunabhängig, Flüssigkeiten und Schüttgut
- Bis zu 20 programmierbare Messpunkte
- Ausgang 4 … 20 mA, Auflösung 0,01 mA
- Feste Messbereiche, ab Werk eingestellt
Gerät und Einbau

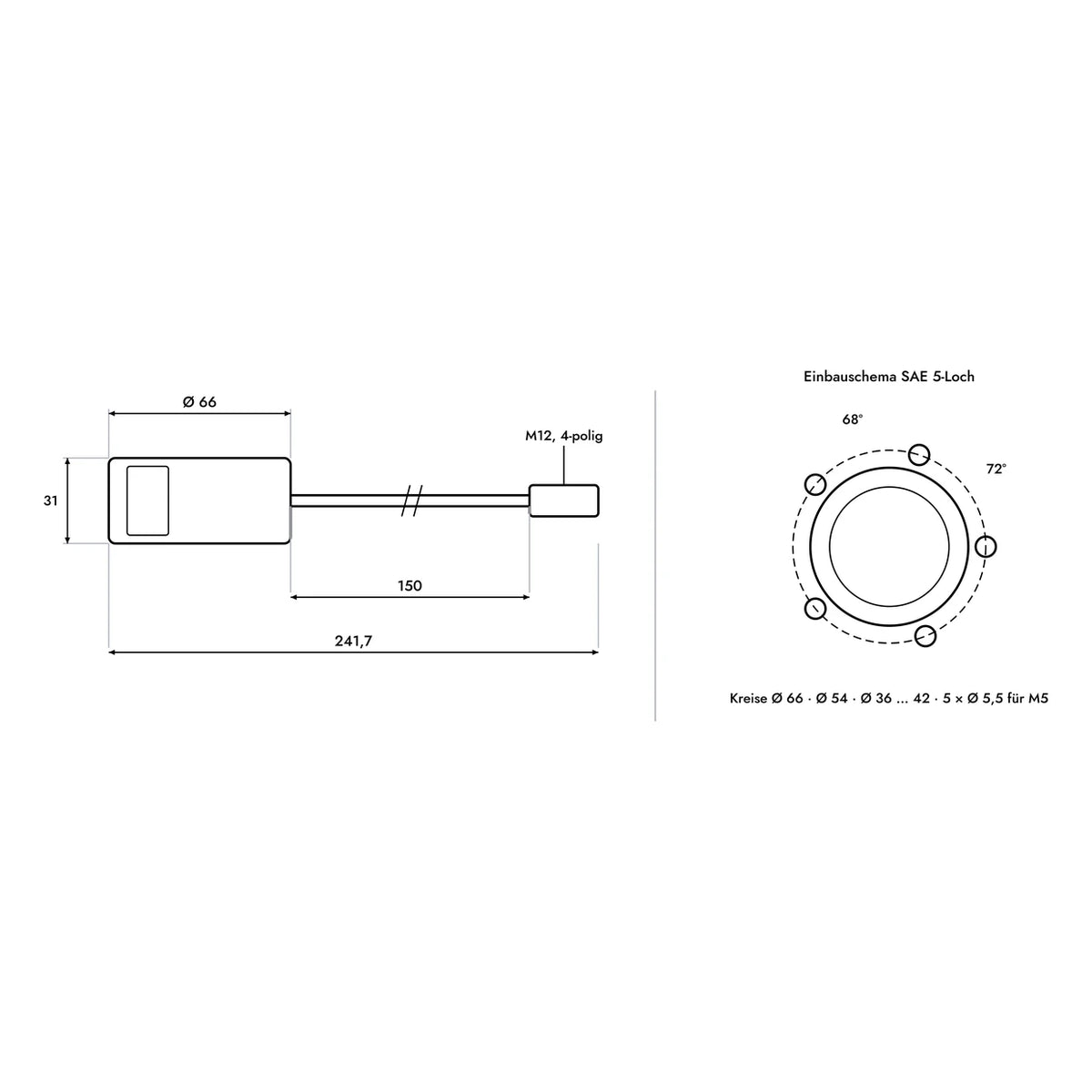

- Scheibe Ø 66 × 31 mm, Polycarbonat
- NBR-Dichtung, Schutzart IP68
- SAE 5-Loch Standard, 4-Loch-Adapter optional
- Max. Einbau-Aussparung 47,8 mm
- Kabel 150 mm, Stecker M12 4-polig
- Zubehörkabel mit 1 m und 3 m
- Versorgung 8 … 33 V DC, verpolungsgeschützt
- Betrieb und Lagerung −20 … +80 °C
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
