Beschreibung

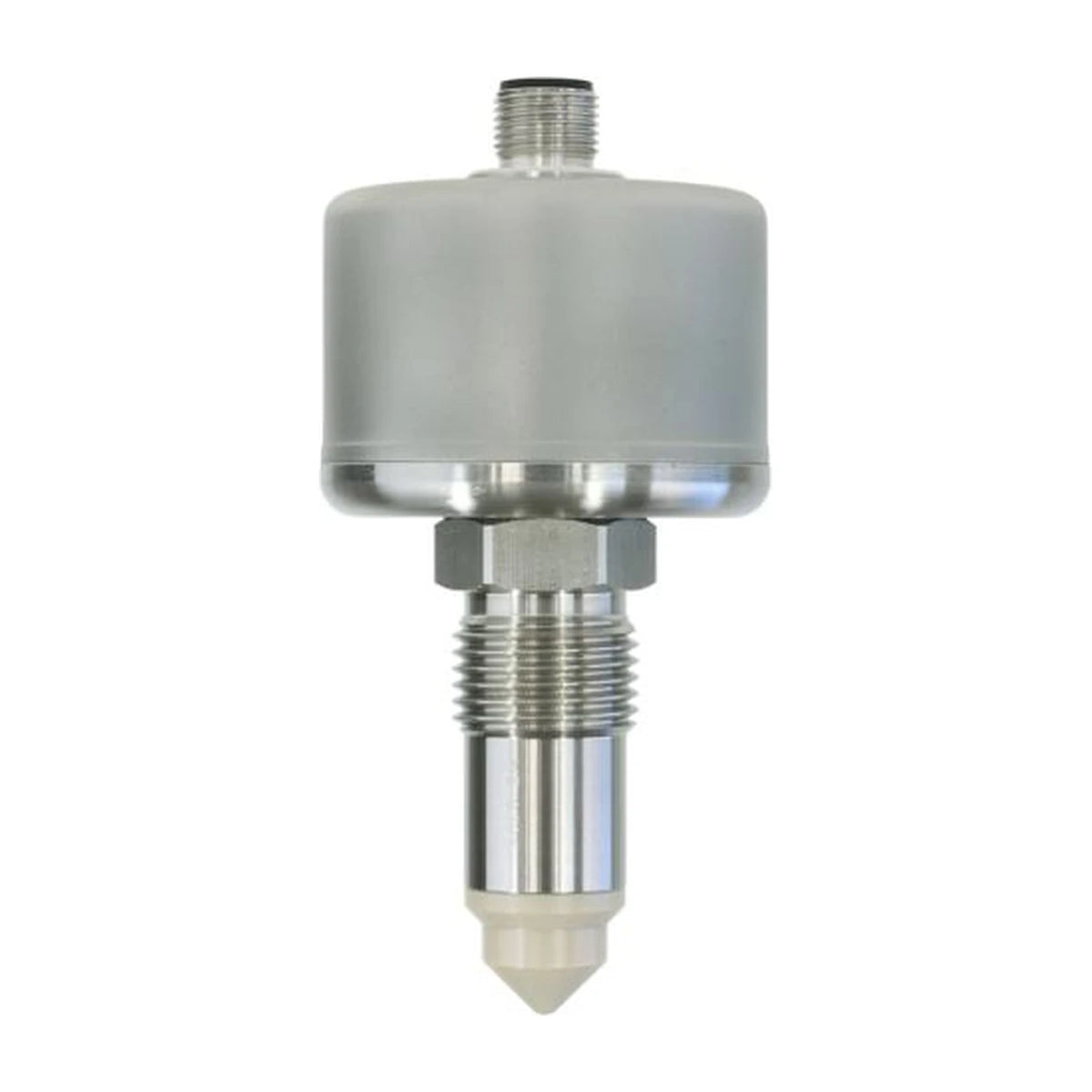

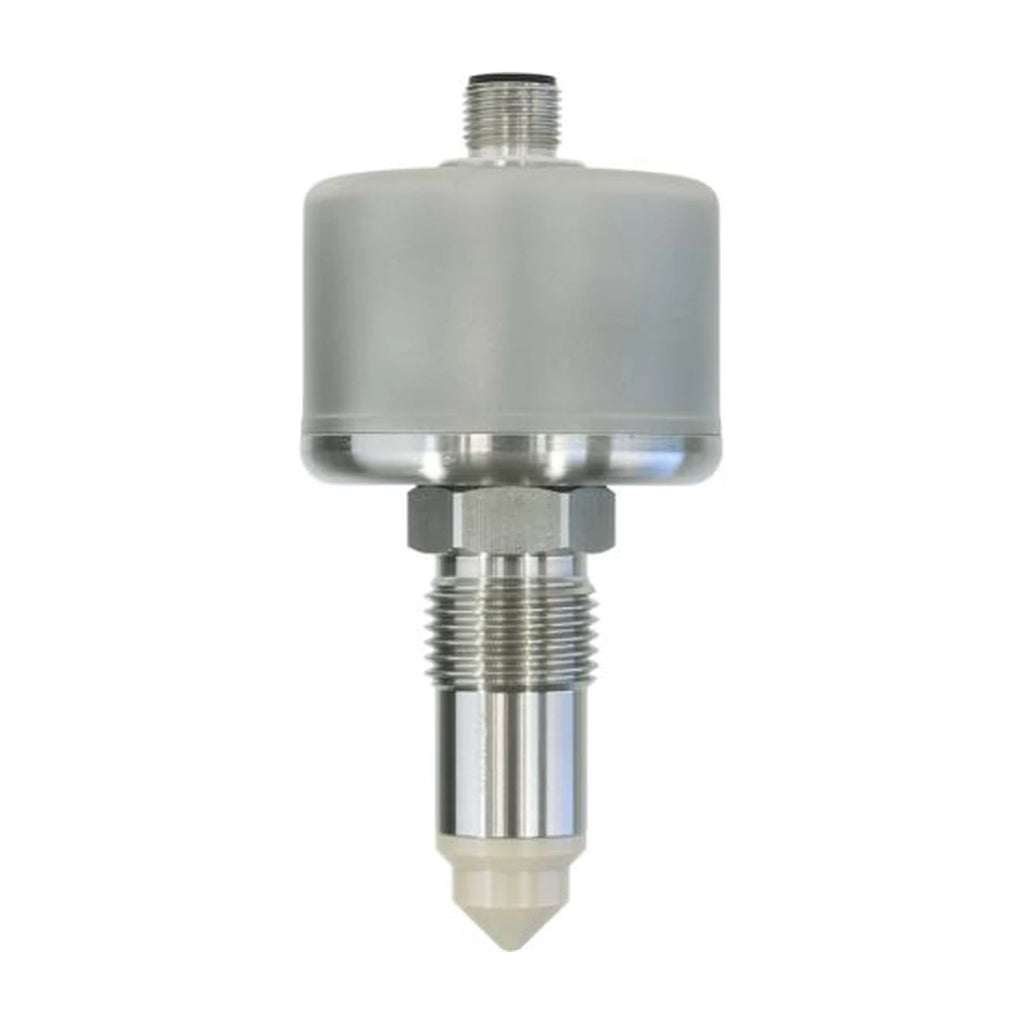

Der kapazitive Grenzstandschalter ist mit seinem hygienischen Prozessanschluss für die Pharma- und Nahrungsmittelindustrie gebaut und auf wässrige Medien eingestellt — Wasser, Reinstwasser, Bier, Milch, CIP-Lösung, Saft. Er misst keinen Füllstand, sondern schaltet: der PNP-Ausgang führt 50 mA, ist kurzschlussfest und spricht nach 140 ms an. Gehäusekörper und Prozessanschluss sind aus Edelstahl, die Messspitze aus PEEK; das Gerät ist konform mit EHEDG und hält der CIP-/SIP-Reinigung bei 0 … 150 °C für 30 Minuten stand. Zwei Grenzen nennt die Herstellerunterlage ausdrücklich: Kondensation und Temperaturschock sind nicht zulässig, und die Schutzart IP68 ändert daran nichts. Für den hygienischen Einbau gehört eine Einschweißbuchse zwischen Gerät und Prozess; nach dem Eindichten muss zwischen dem G1/2"-Gewinde und der Behälterwand eine intakte elektrische Verbindung bestehen.
Eingang und Ausgang
- Kapazitiver Grenzstand für wässrige Medien
- Andere Medien auf Anfrage
- Ausgang PNP, 50 mA, kurzschlussfest, aktiv
- Ansprechzeit 140 ms, Verzögerung < 300 ms
- Versorgung 24 V DC ±20 % (18 … 32 V DC)
- Eigenstrombedarf < 20 mA
- Elektrischer Anschluss M12 × 1, 4-polig
- Konform mit EHEDG
Gerät und Einbau

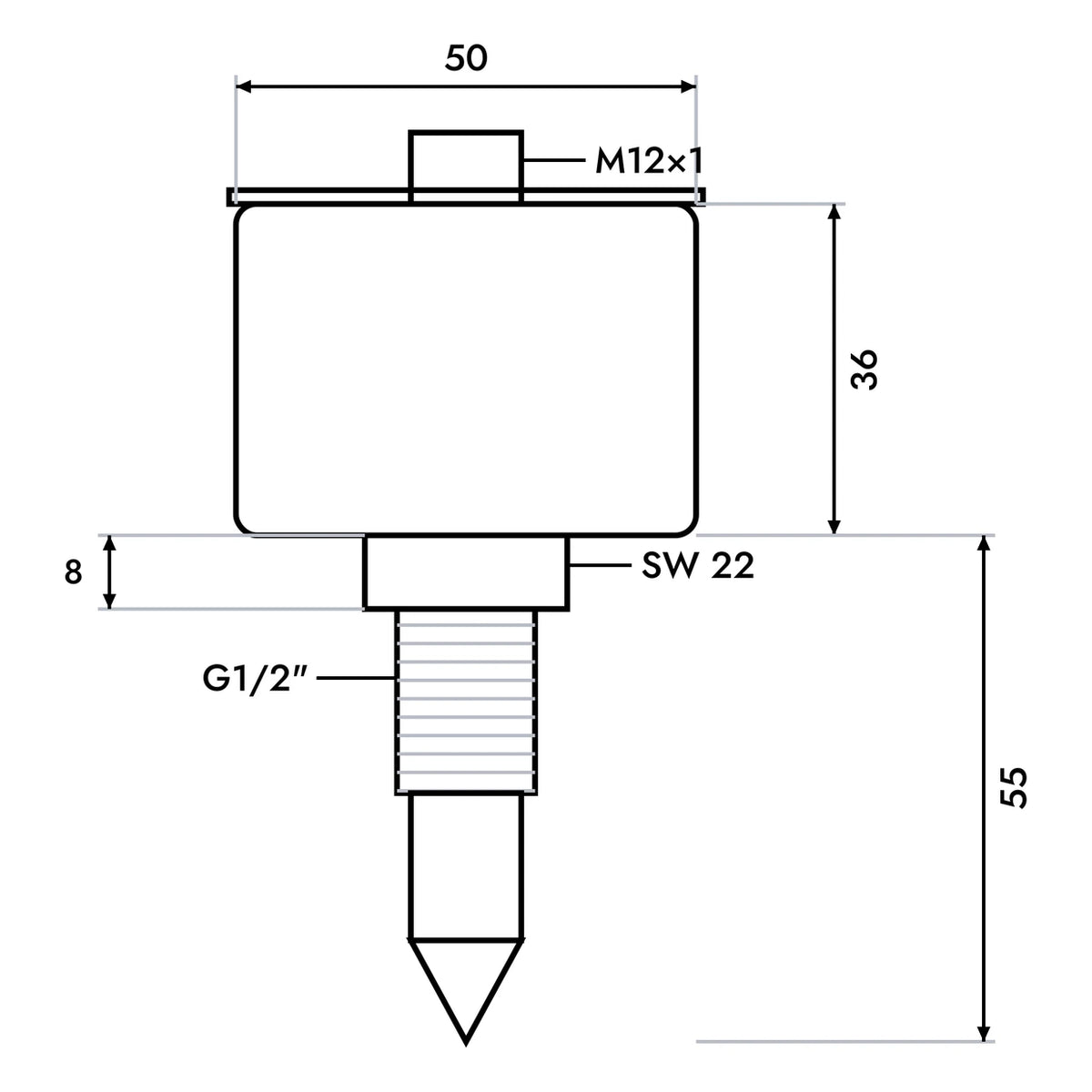

- Prozessanschluss G1/2" hygienisch
- Einschweißbuchse auf Anfrage
- Gehäusekörper und Prozessanschluss aus Edelstahl
- Messspitze PEEK, Gewicht ca. 240 g
- Einbaulage beliebig, Systemdruck 10 bar maximal
- Schutzart mindestens IP67 Elektronik, IP68 Sensor
- Arbeit −10 … +60 °C, Prozess 0 … +100 °C
- CIP-/SIP-Reinigung 0 … 150 °C für 30 min
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
