Beschreibung

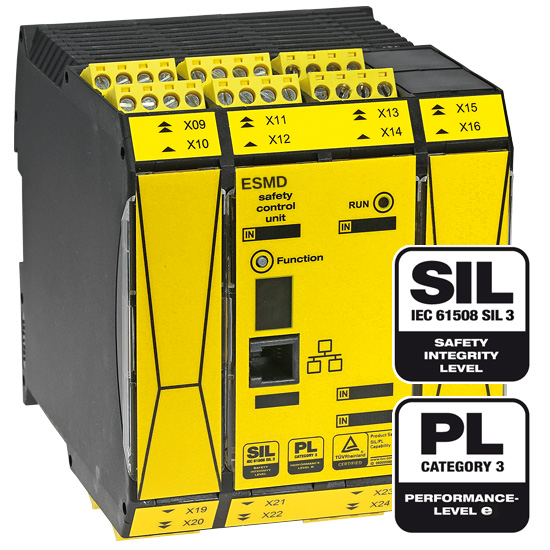

Programmierbare Sicherheitssteuerung ESMD für SIL3 (IEC 61508) und PL e (EN ISO 13849-1). Das ist die Steuerung, welche die SIL3-Messverstärker dieser Reihe verlangen: sie vergleicht die beiden redundanten Kanäle eines ESMA oder ESMB und führt die Anlage bei Abweichung in den sicheren Zustand.
Ein Logikgerät, kein Messgerät. Frei programmierbar mit bis zu 800 AWL-Anweisungen, funktionsplanorientiert, mit Querschlusserkennung und externer Kontaktüberwachung (EMU).
Über Feldbus lässt sich die Steuerung an die Anlagensteuerung anbinden — neben Interfacemodulen sind PROFISAFE und FSoE bis PL e beziehungsweise SIL3 verfügbar.
Merkmale des ESMD
✅Sichere Digitaleingänge: 14, davon 10 OSSD
✅Sichere Analogeingänge: 2 (dazu 4 Standardeingänge)
✅Relaisausgänge: 6, davon 3 sichere
✅Standardausgänge: 2
✅Pulsausgänge: 2 mit Querschlusserkennung
✅Erweiterung: 2 Baugruppen plus Feldbus
✅Programmierung: bis 800 AWL-Anweisungen
✅PFH: 3,0 · 10⁻⁹ bei Kategorie 4
✅Sicherheit: SIL3 (IEC 61508) · PL e (EN ISO 13849-1)
✅Versorgung: 24 VDC, −10 / +15 % · Leistungsaufnahme 2,4 W

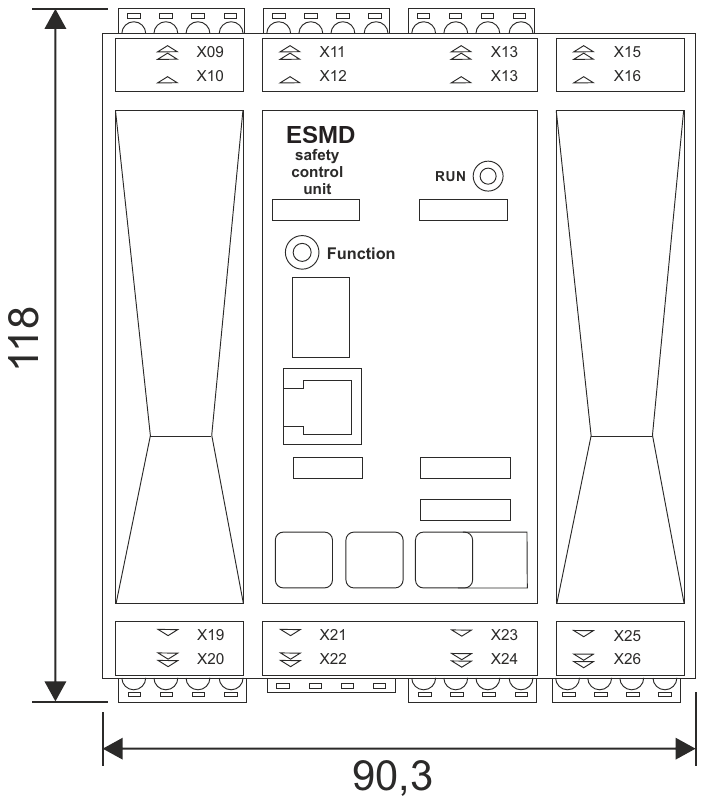

✅Gehäuse: Normschiene · Schutzart IP20
✅Ausführungen: Standard · mit FSoE (EtherCAT) · mit PROFISAFE (PROFINET)
