Beschreibung

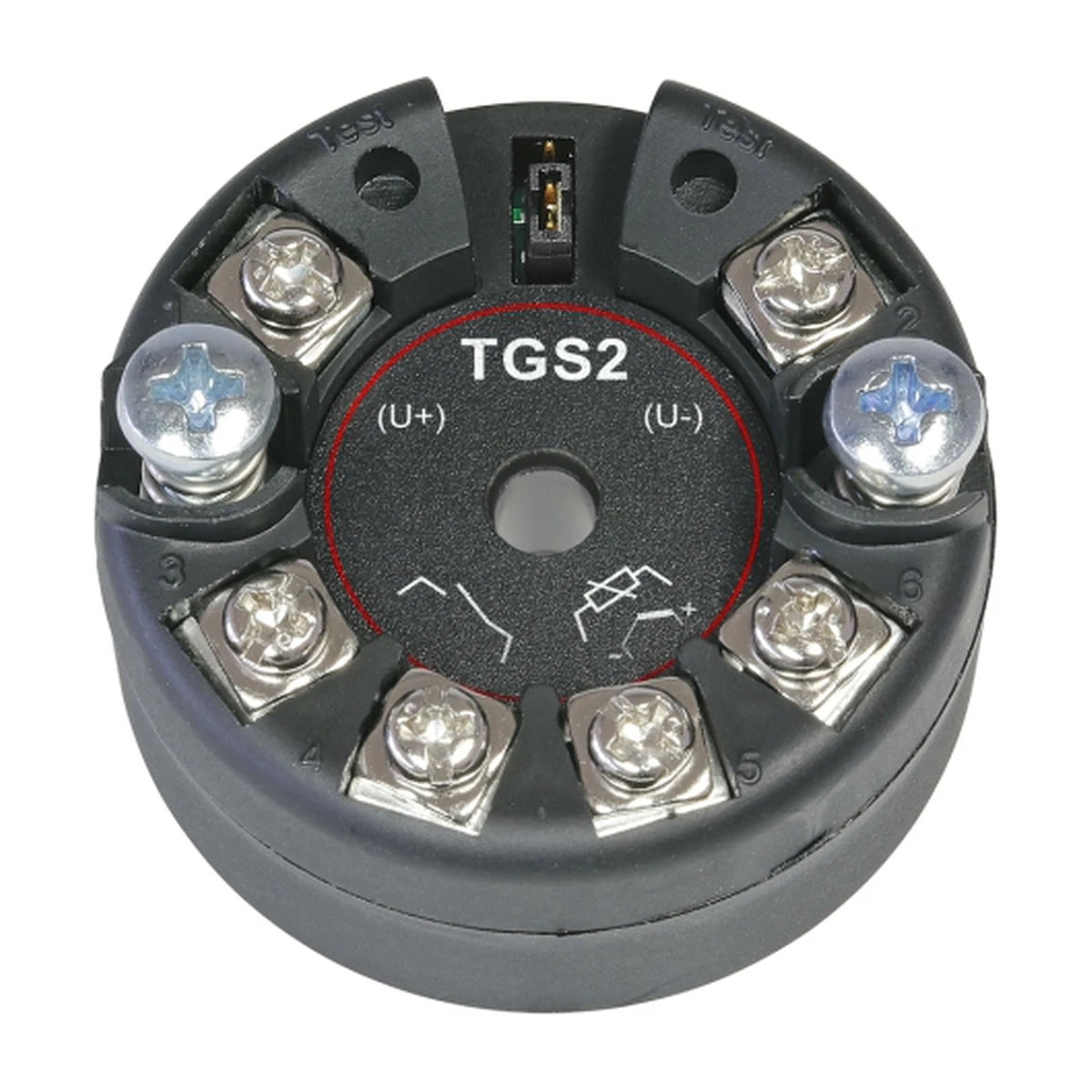

Der EKMF überträgt nicht, er schaltet. Er nimmt einen Pt100 in Zweileiterschaltung von −50 bis 500 °C oder ein Thermoelement vom Typ K von −50 bis 1200 °C und steuert damit einen Relaiskontakt — Schließer oder Öffner, gewählt über den Jumper J1 im Gerät. Das macht ihn zum kostengünstigen Grenzwertschalter oder Zweipunktregler und zum Ersatz für Thermostat und Bimetallschalter. Der Schaltpunkt lässt sich auf zwei Wegen einstellen: über HART mit dem grafischen Bedienprogramm, zusammen mit Hysterese, Schaltverzögerung und Dämpfung, oder ganz ohne Werkzeug mit einem Magneten — man hält ihn an die gekennzeichnete Stelle, während der Fühler die gewünschte Temperatur sieht; die rote LED blinkt dreimal, wenn der neue Wert übernommen ist. Im Normalbetrieb zeigt dieselbe LED den Zustand des Kontakts. Das Gehäuse ist dasselbe runde PA66-Gehäuse wie bei den Transmittern dieser Reihe, Ø 45 × 23 mm und IP20.
Messung und Schalten
- Pt100, 2-Leiter, −50 … 500 °C
- Thermoelement Typ K, −50 … 1200 °C
- Vergleichsstelle intern ausgeglichen
- Relaiskontakt Öffner oder Schließer, J1
- 1 A bei 30 V DC · 0,3 A bei 125 V AC
- Genauigkeit ± 0,5 °C, Messrate 10 je s
- Hysterese und Verzögerung über HART
- Schaltpunkt auch mit Magnet einstellbar
Gerät und Anschluss
- Versorgung 24 V DC ± 5 V
- Verpolungsschutz vorhanden
- Gehäuse Kunststoff PA66, schwarz

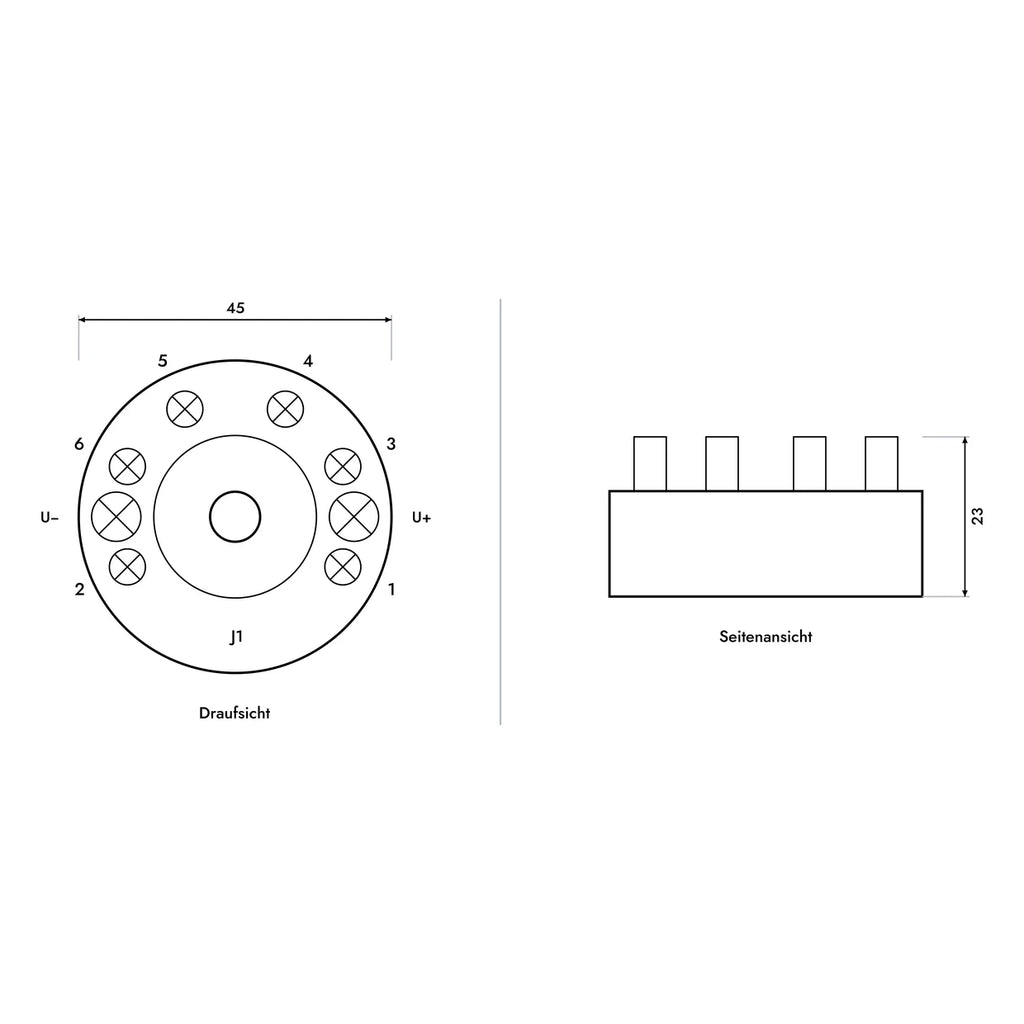

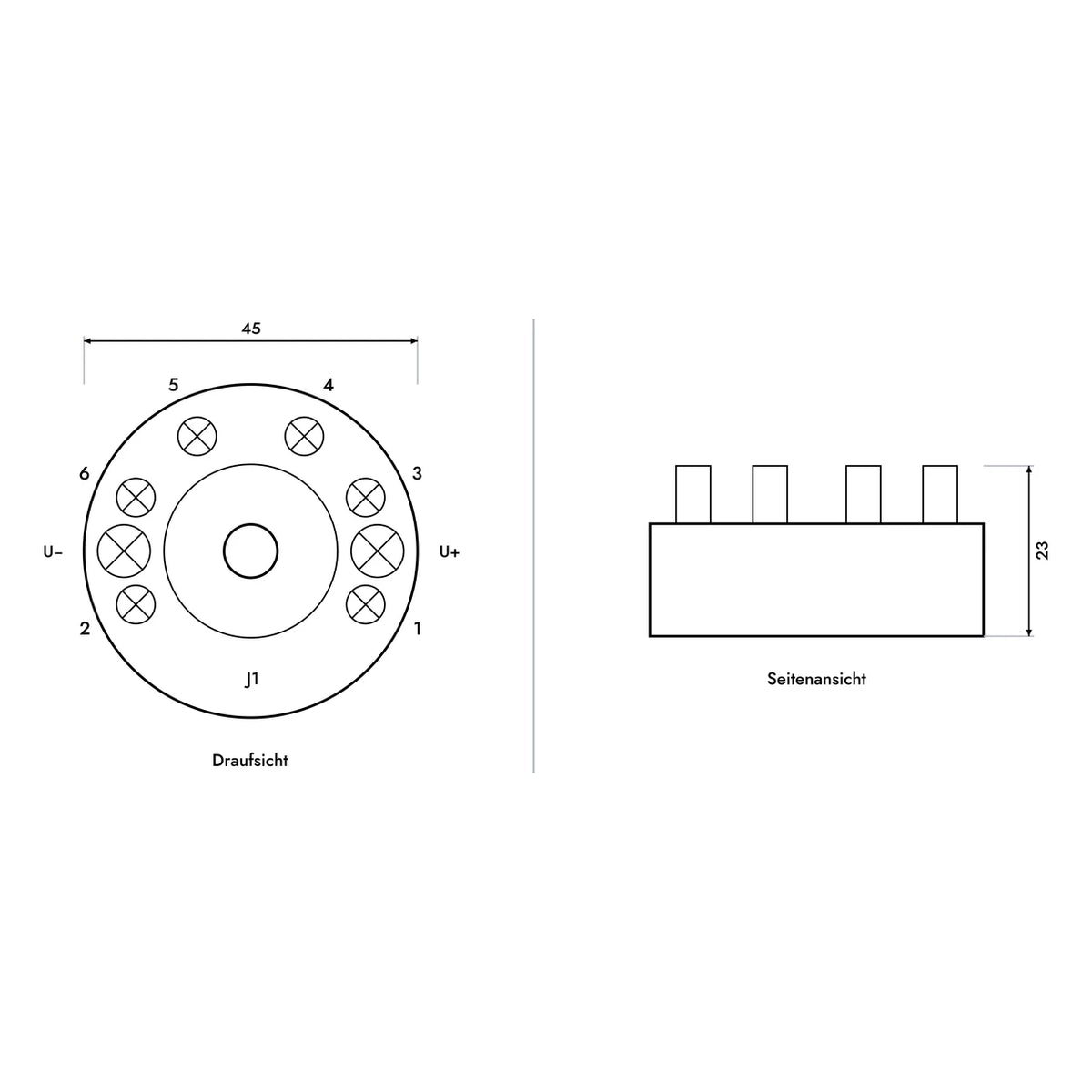

- Abmessungen Ø 45 × 23 mm, ca. 35 g
- Schraubklemmen, Leiter bis 1 mm²
- Schutzart IP20
- Arbeitstemperatur −20 … +70 °C
- EN 61000-6-4 und EN 61000-6-2
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
