Beschreibung

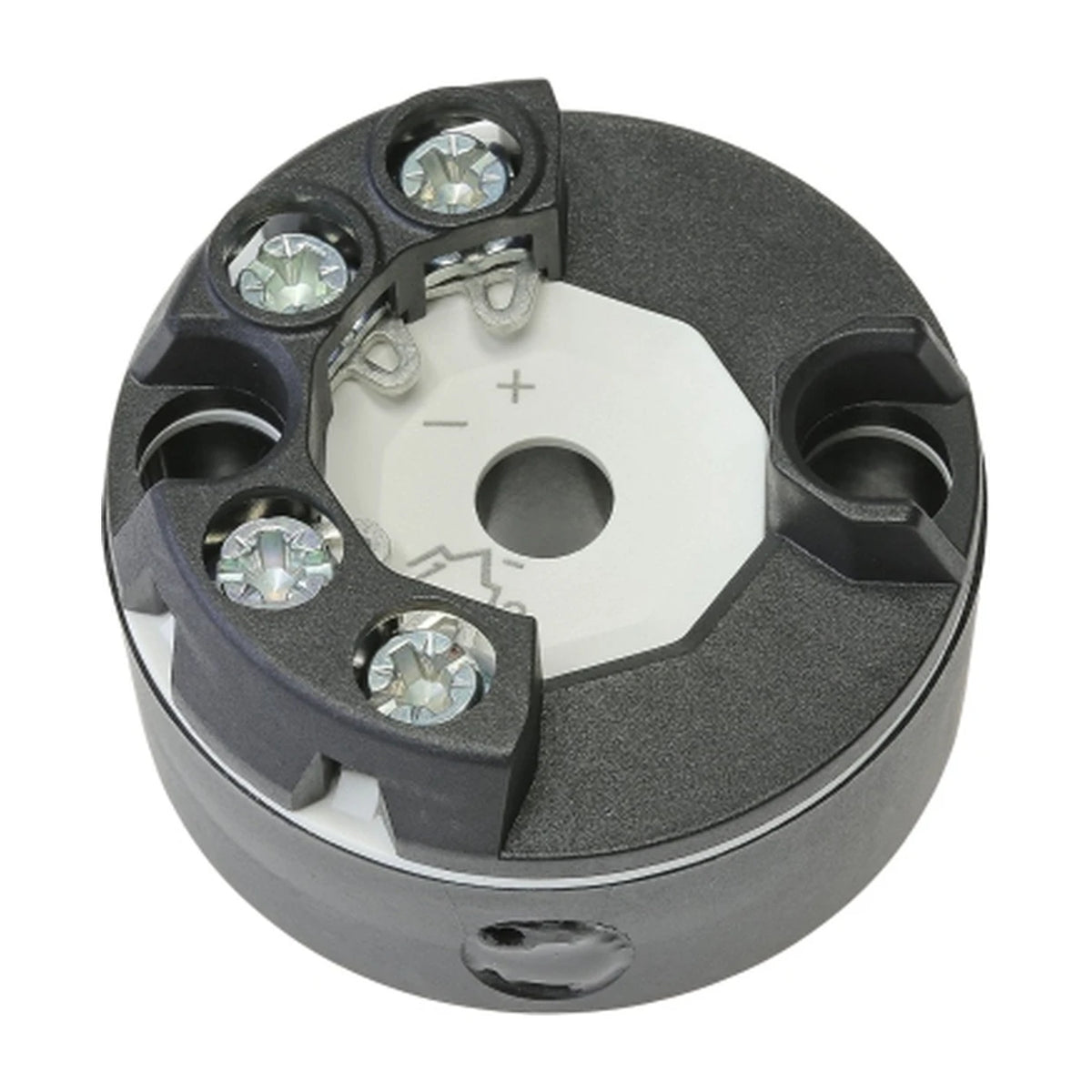

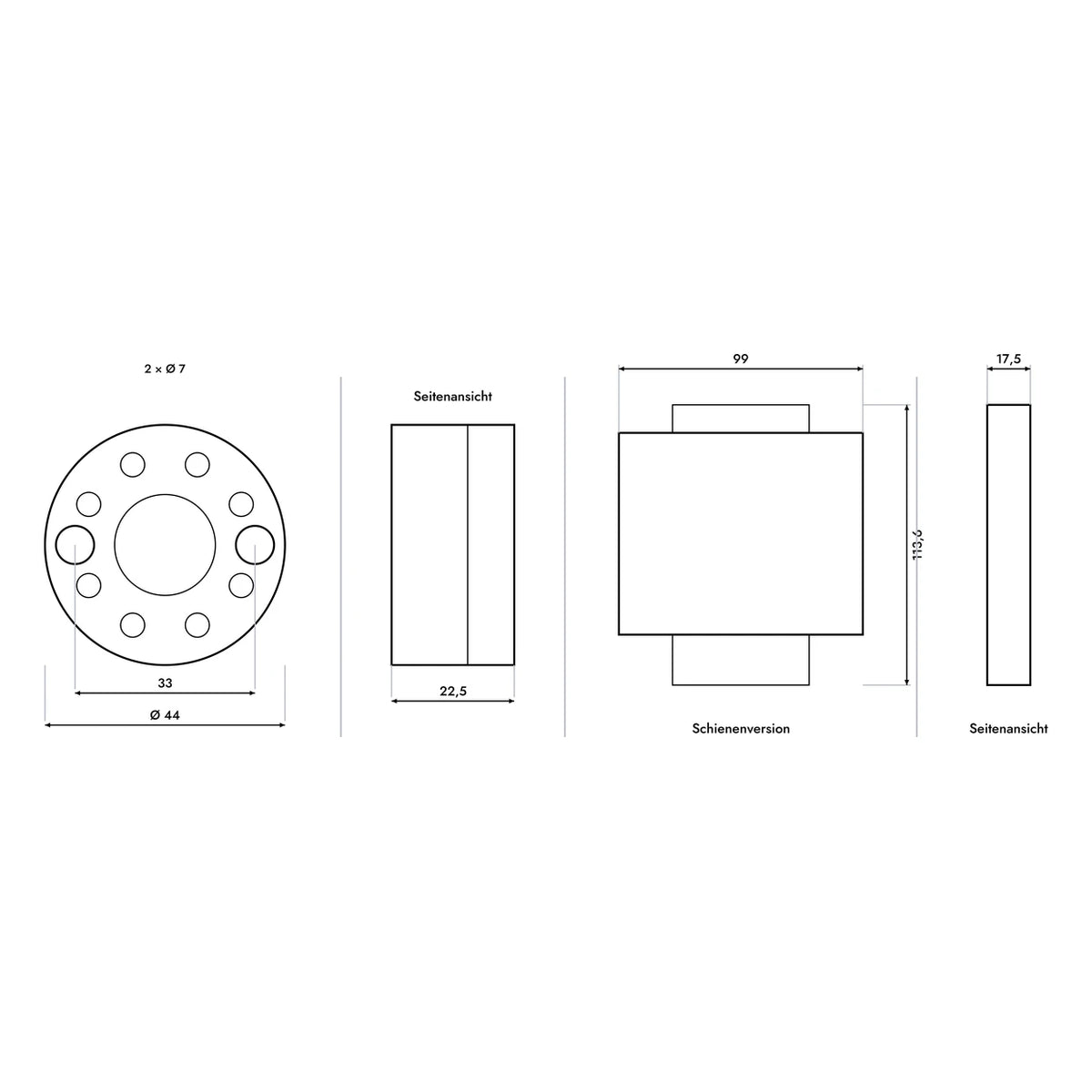

Der EKME misst mit einem Thermoelement und gibt den Wert als 4 … 20 mA in einer Zweileiter-Stromschleife aus. Typ K ist der Standard; auf Bestellung kommen die Typen J, B, N, R, S, T, E, C, A und L dazu, zusammen decken sie −270 bis +1820 °C ab. Der Messbereich ist frei konfigurierbar, die kleinste Spanne beträgt 50 K bei Typ K, J, N und T, 150 K bei R und S und 200 K bei B. Die Vergleichsstelle wird im Gerät ausgeglichen, mit einem Fehler von höchstens ± 1,5 K. Es gibt zwei Gehäuse mit derselben Elektronik: die Kopfversion von Ø 44 × 22,5 mm für DIN-Anschlussköpfe der Form B, vollständig vergossen und mit IP00, und die Schienenversion von 99 × 113,6 × 17,5 mm für Normschienen nach IEC 60715 mit IP20. Fühlerbruch und Bereichsverletzung werden überwacht und nach NAMUR NE43 gemeldet; ein Schleppzeiger hält die höchste Umgebungstemperatur fest, die das Gerät gesehen hat.
Messung und Ausgang
- Typ K −270 … +1300 °C, Standard
- Typ J · B · N · R · S · T · E · C · A · L
- Kleinste Spanne 50 K, je nach Typ
- Vergleichsstelle ≤ ± 1,5 K
- Abweichung Typ K 0,6 K + 0,06 % v. Mw.
- Ausgang 4 … 20 mA, 3,8 … 20,5 mA nach NE43
- Fehlersignal konfigurierbar nach NE43
- Dämpfung 1 … 60 s, konfigurierbar
Gerät und Umgebung
- Kopfversion Ø 44 × 22,5 mm, IP00, 50 g
- Schienenversion 99 × 113,6 × 17,5 mm, IP20, 200 g
- Gehäuse PBT, glasfaserverstärkt
- Versorgung DC 10 … 35 V, Zweileiterschleife
- Umgebung −40 … +85 °C
- Option −50 … +105 °C, Kopfversion
- Klemmen 0,14 … 2,5 mm², 0,5 Nm
- Option Ex ia nach ATEX und IECEx
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
