Beschreibung

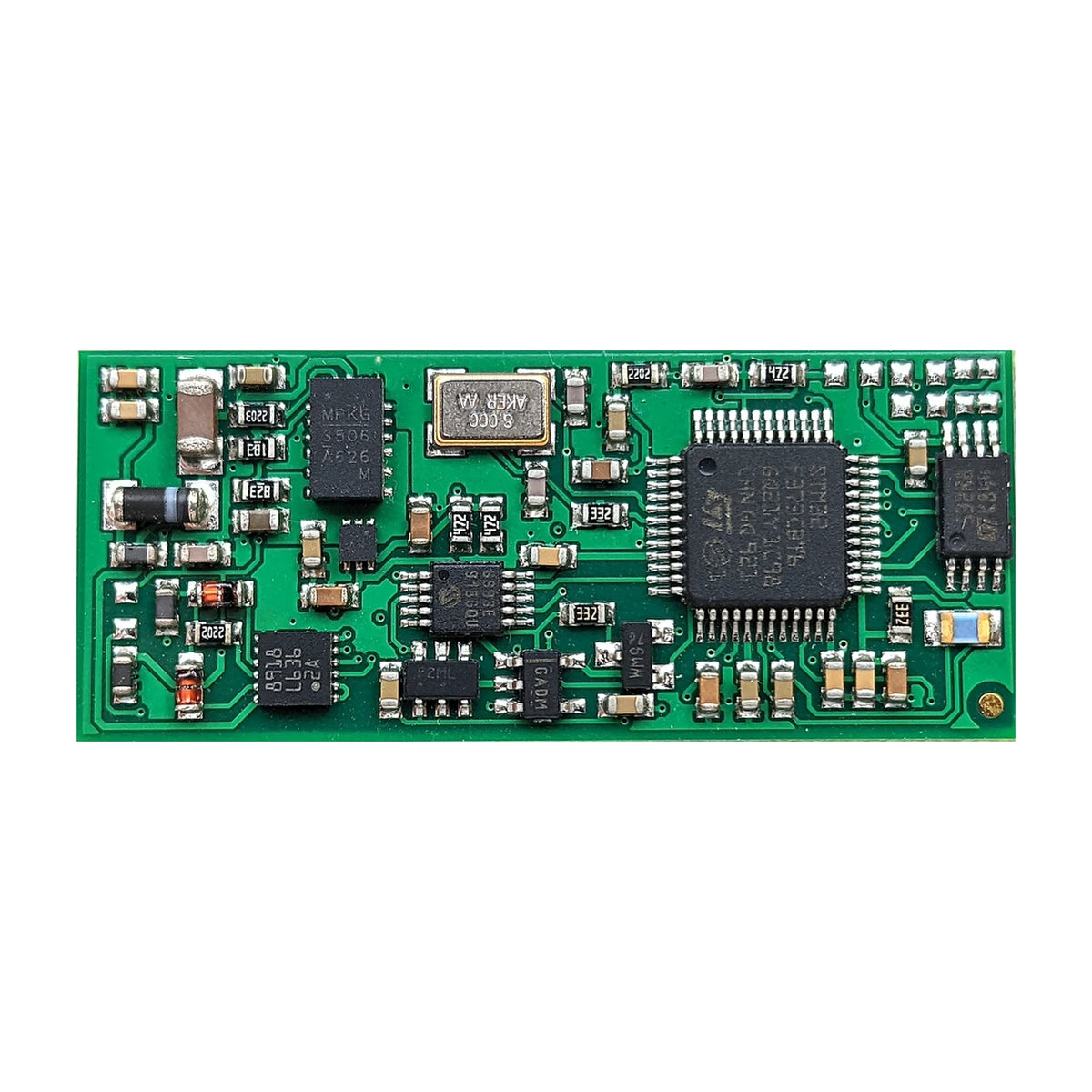

Der EKMD ist eine nackte Platine zum Einbau in ein eigenes Erzeugnis: 40 × 17 × 6,5 mm, sechs Lötfelder, kein Gehäuse. Er misst entweder mit einem Pt100 in Dreileiterschaltung von −200 bis 800 °C oder mit einem Thermoelement vom Typ J, K oder N, die zusammen −200 bis 1372 °C abdecken, und gibt den Wert über IO-Link mit dem Signalpegel 0 / 24 V weiter. Der Messverstärker löst mit 16 bit auf und fügt dem Sensorfehler höchstens 0,02 % vom Nennbereich hinzu; die Antwortzeit beträgt 20 ms, die Filtereinstellung 25 s. Versorgt wird die Platine mit 24 V DC, im Normalbetrieb mit weniger als 30 mA und mit höchstens 130 mA gesamt, wenn der Schaltausgang belastet wird; Verpolung zerstört sie nicht. Gehäuse, Schutzart und Klemmen kommen vom Gerät, in das die Platine eingebaut wird.
Messung und Schnittstelle
- Pt100, 3-Leiter, −200 … 800 °C
- Typ J −210 … 1200 °C
- Typ K −200 … 1372 °C
- Typ N −200 … 1300 °C
- Genauigkeit max. 0,02 % vom Nennbereich
- Auflösung 16 bit, Antwortzeit 20 ms
- IO-Link, Signalpegel 0 / 24 V
- Filtereinstellung 25 s
Platine und Versorgung

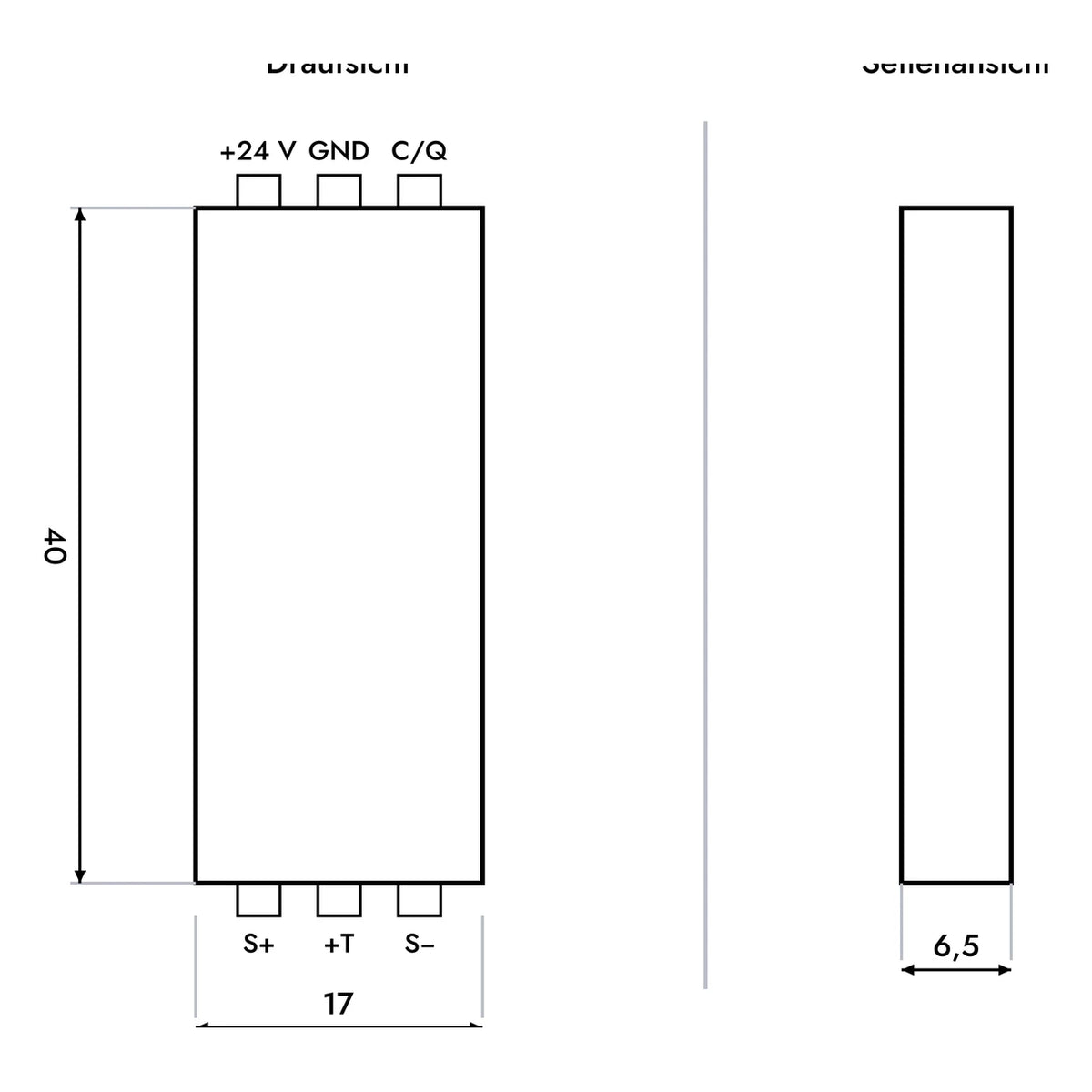

- Abmessungen 40 × 17 × 6,5 mm, ca. 3,4 g
- Kein Gehäuse — IP00, Schutz aus dem Einbau
- Lötpads 2,7 × 1,5 mm
- Versorgung 24 V DC
- Strom < 30 mA, gesamt max. 130 mA
- Verpolungsschutz vorhanden
- Arbeitstemperatur −20 … +80 °C
- EN 61000-6-4 und EN 61000-6-2
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
