Beschreibung

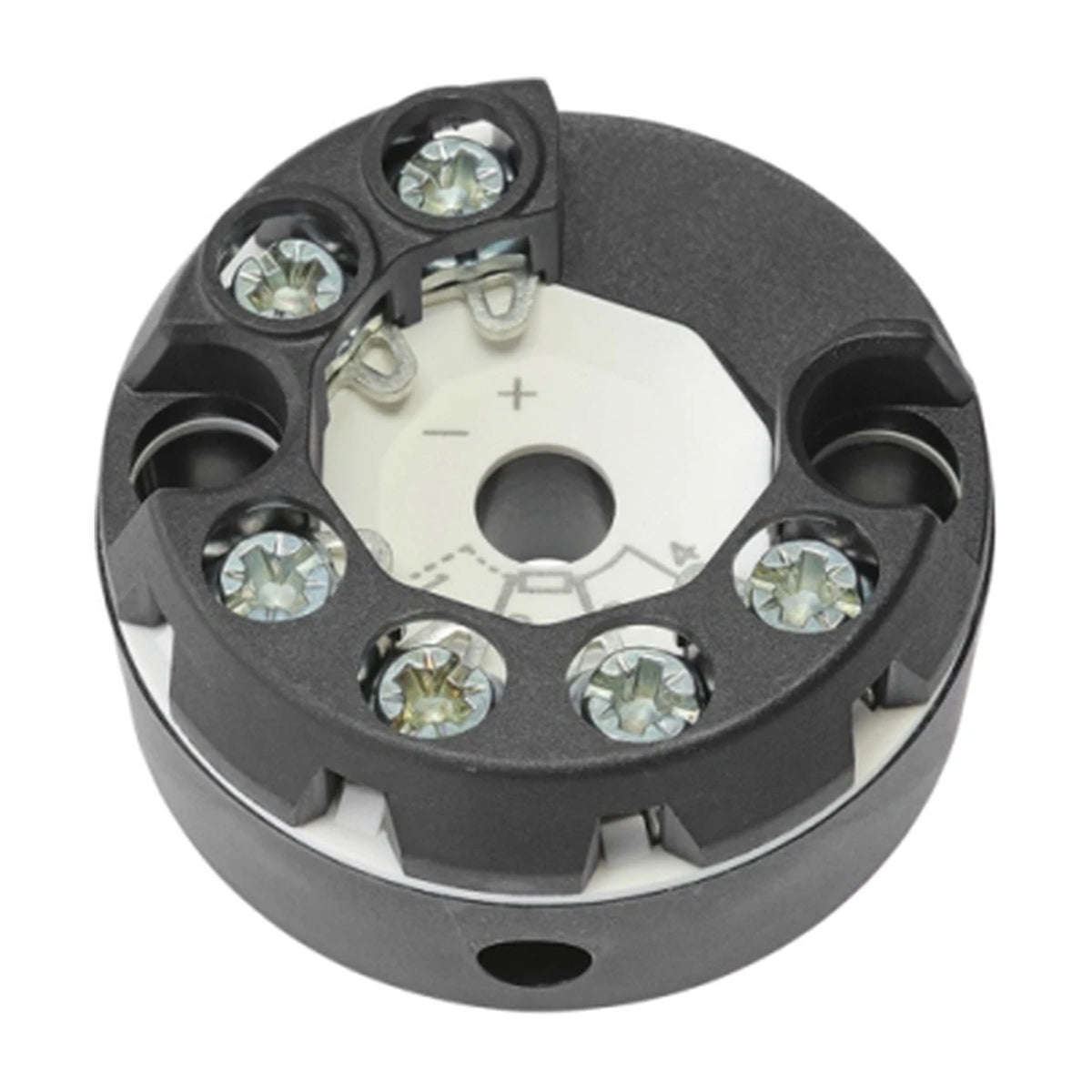

Der EKMC misst mit Pt100, Pt1000 oder einem Potentiometer — Reed-Ketten — und gibt den Wert als 4 … 20 mA in einer Zweileiter-Stromschleife aus. Der Messbereich ist innerhalb von −200 bis +850 °C frei konfigurierbar; die kleinste Spanne beträgt 10 K oder 3,8 Ω, es gilt der höhere Wert. Widerstandsthermometer werden in Zwei-, Drei- oder Vierleiterschaltung angeschlossen, Potentiometer in Dreileiterschaltung. Das Gerät gibt es in zwei Gehäusen mit derselben Elektronik: als Kopfversion von Ø 44 × 22,5 mm für DIN-Anschlussköpfe der Form B, vollständig vergossen und mit IP00, und als Schienenversion von 99 × 113,6 × 17,5 mm für Normschienen nach IEC 60715 mit IP20. Fühlerbruch, Fühlerkurzschluss und Bereichsverletzung werden überwacht und nach NAMUR NE43 gemeldet. Eine eigensichere Ausführung ist als Option erhältlich.
Messung und Ausgang
- Pt100 und Pt1000, 2-, 3-, 4-Leiter
- Potentiometer, Reed-Ketten, 3-Leiter
- Bereich −200 … +850 °C, frei konfigurierbar
- Kleinste Spanne 10 K oder 3,8 Ω
- Messabweichung 0,2 K oder 0,1 % der Spanne
- Ausgang 4 … 20 mA, 3,8 … 20,5 mA nach NE43
- Fehlersignal konfigurierbar nach NE43
- Dämpfung 1 … 60 s, konfigurierbar
Gerät und Umgebung

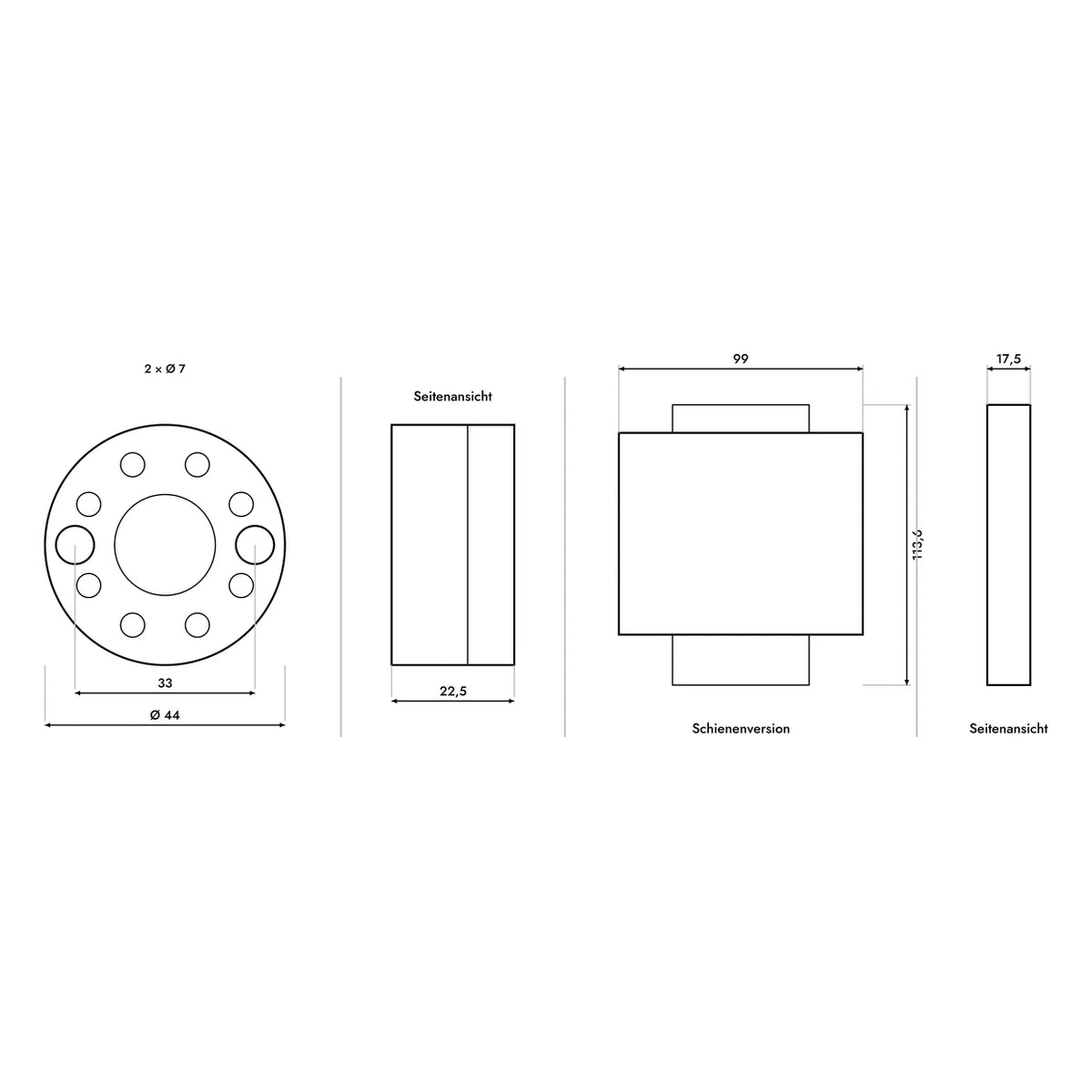

- Kopfversion Ø 44 × 22,5 mm, IP00, 45 g
- Schienenversion 99 × 113,6 × 17,5 mm, IP20, 0,2 kg
- Gehäuse PBT, glasfaserverstärkt
- Versorgung DC 8 … 35 V, Zweileiterschleife
- Umgebung −40 … +85 °C
- Option −50 … +105 °C, Kopfversion
- Klemmen 0,14 … 2,5 mm², 0,4 Nm
- Option Ex ia nach ATEX und IECEx
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
