Beschreibung

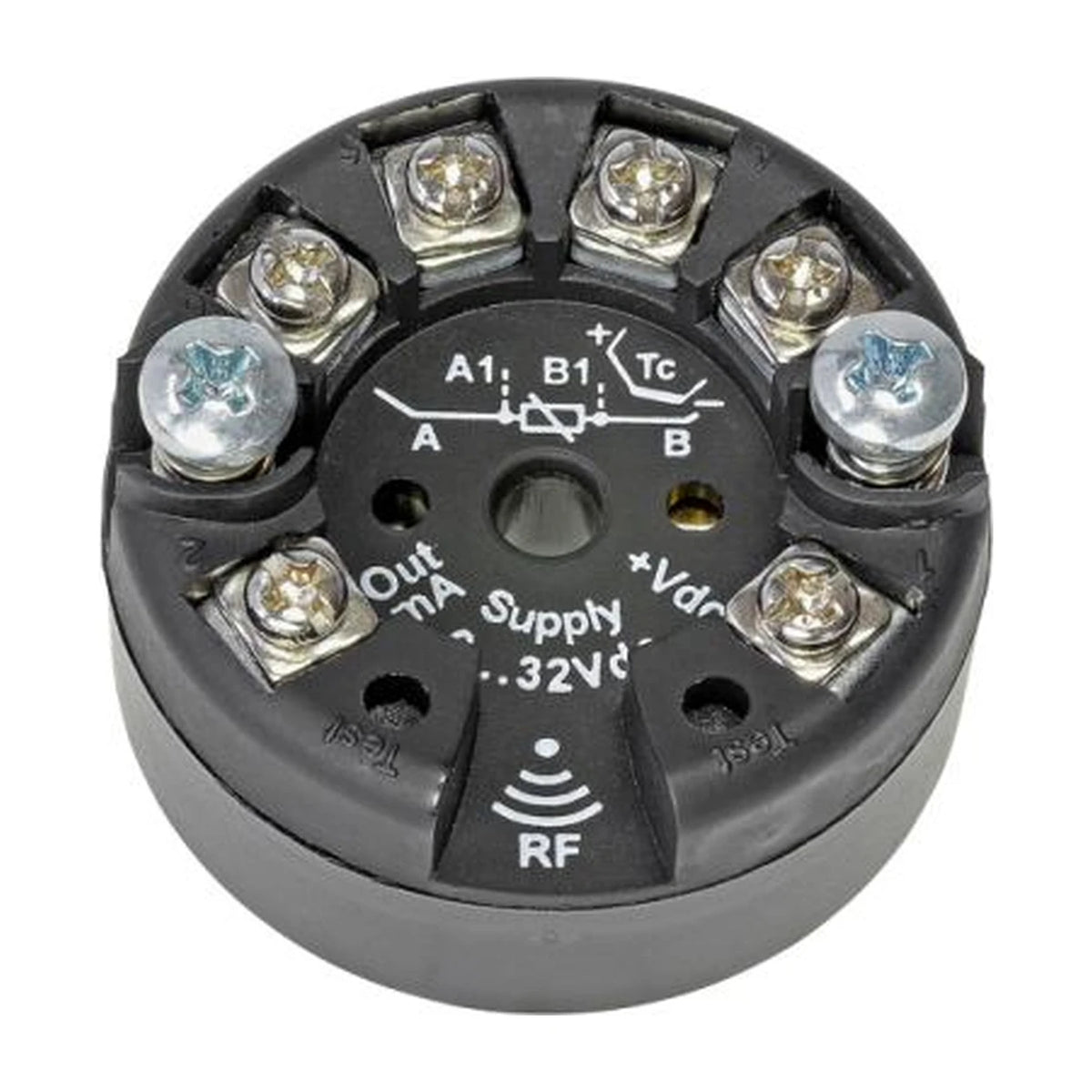

Der EKMB sitzt im Anschlusskopf und macht aus der Spannung eines Thermoelements ein eingeprägtes Stromsignal von 4 bis 20 mA. Acht Thermoelementtypen sind hinterlegt — K, S, R, J, T, N, B und E —, zusammen decken sie −260 bis 1820 °C ab. Der Ausgang ist mit 1 kV AC galvanisch vom Eingang getrennt und wird im Gerät linearisiert; der Übertragungsfehler beträgt höchstens 0,1 % vom Endwert oder 0,2 °C, die Auflösung 16 bit. Versorgt wird das Gerät aus der Stromschleife mit 6 bis 32 V DC; eine eigene Hilfsenergie braucht es nicht. Eingestellt wird es berührungslos über RFID — Elementtyp und Messbereich lassen sich mit dem Programmiergerät EKMH und der zugehörigen Software jederzeit ändern. Das Gehäuse aus schwarzem PA66 misst Ø 45 × 23 mm, wiegt rund 35 g und ist mit IP20 für den Einbau im Anschlusskopf bestimmt.
Eingang und Ausgang
- Typ K −260 … 1360 °C
- Typ S und R −40 … 1760 °C
- Typ J −200 … 1200 °C · Typ B 40 … 1820 °C
- Typ T −260 … 400 °C · Typ N −260 … 1280 °C
- Typ E −260 … 940 °C
- Ausgang 4 … 20 mA, getrennt, linearisiert
- Übertragungsfehler max. 0,1 % v. E oder 0,2 °C
- Isolierspannung 1 kV AC
Gerät und Anschluss
- Versorgung 6 … 32 V DC aus der Stromschleife
- Konfiguration über RFID (NFC)
- Gehäuse Kunststoff PA66, schwarz

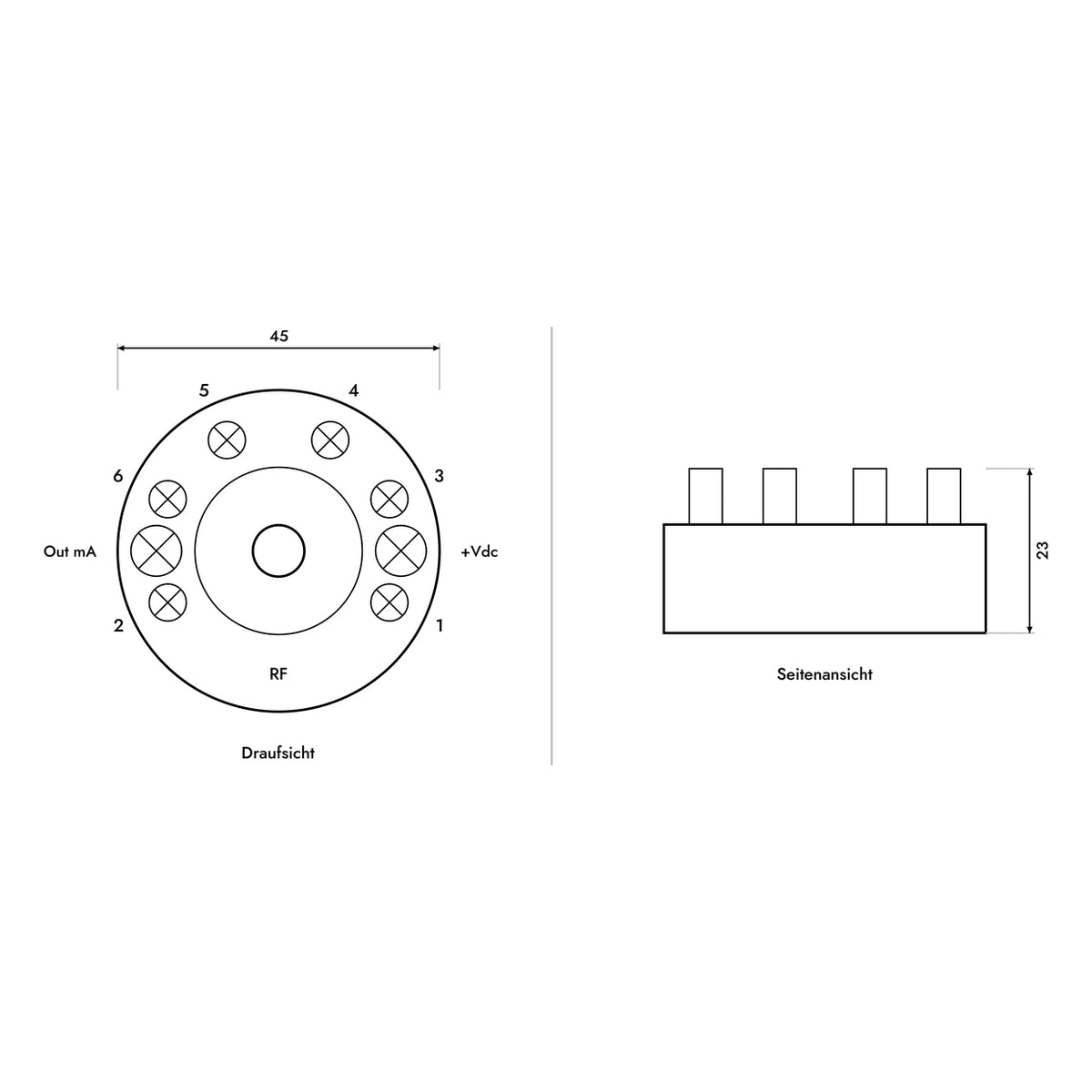

- Abmessungen Ø 45 × 23 mm, ca. 35 g
- Schraubklemmen, Leiter bis 1 mm²
- Schutzart IP20
- Arbeitstemperatur −40 … 85 °C
- EN 61000-6-4 und EN 61000-6-2
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
