Beschreibung
Der EFMH ist ein ATEX- und IECEx-zugelassenes Funk-Sendemodul für Dehnungsmessbrücken. Er misst das Brückensignal einer Wägezelle, eines Kraft-, Druck- oder Drehmomentaufnehmers und sendet es zyklisch an die Empfänger des Funksystems — aus der explosionsgefährdeten Zone heraus, ohne Kabel.
Die Kennzeichnung lautet I M2 Ex ib I sowie II 2G Ex ib IIC T4 Gb bei Ta = −20 bis +50 °C. Damit ist das Gerät für Zone 1 und Zone 2 zugelassen. Die Elektronik sitzt in einem nach IP67 dichten Gehäuse mit Batteriehalter. Zulässig sind ausschließlich zwei Lithiumzellen Energizer L91 in Baugröße AA — diese Bedingung steht so in der Zulassung, und ein Zellenwechsel darf nicht in explosionsfähiger Atmosphäre erfolgen.
Der Eingang arbeitet in Vier-Leiter-Technik mit 5 V Brückenspeisung und nimmt Brückenwiderstände von 85 bis 5000 Ω auf, bis zu vier 350-Ω-Brücken parallel. Die Messung ist bidirektional, erfasst also Zug und Druck. Nullpunktdrift maximal 4 ppm/°C, Verstärkungsdrift maximal 5 ppm/°C, Nichtlinearität vor Linearisierung maximal 25 ppm vom Messbereich. Kalibrierung und Linearisierung erfolgen in Nutzeinheiten über die kostenlose Toolkit-Software.
Die Funkstrecke arbeitet auf dem lizenzfreien 2,4-GHz-Band im DSSS-Verfahren mit 10 mW und 15 Kanälen; die Sendeleistung ist von 0 bis 100 % einstellbar. Die Reichweite bis 800 m gilt, wenn beide Seiten eine gleichwertige externe Antenne tragen; gegen einen Empfänger mit integrierter Antenne sind es rund 600 m — gemessen im freien Feld, Sender auf 3-m-Mast, Empfänger 1,5 m über dem Boden. Die Batterielaufzeit reicht je nach Betriebsart bis zu fünf Jahre.
Vorteile auf einen Blick
- ATEX und IECEx: I M2 Ex ib I und II 2G Ex ib IIC T4 Gb, Ta −20 bis +50 °C
- Zugelassen für Zone 1 und Zone 2

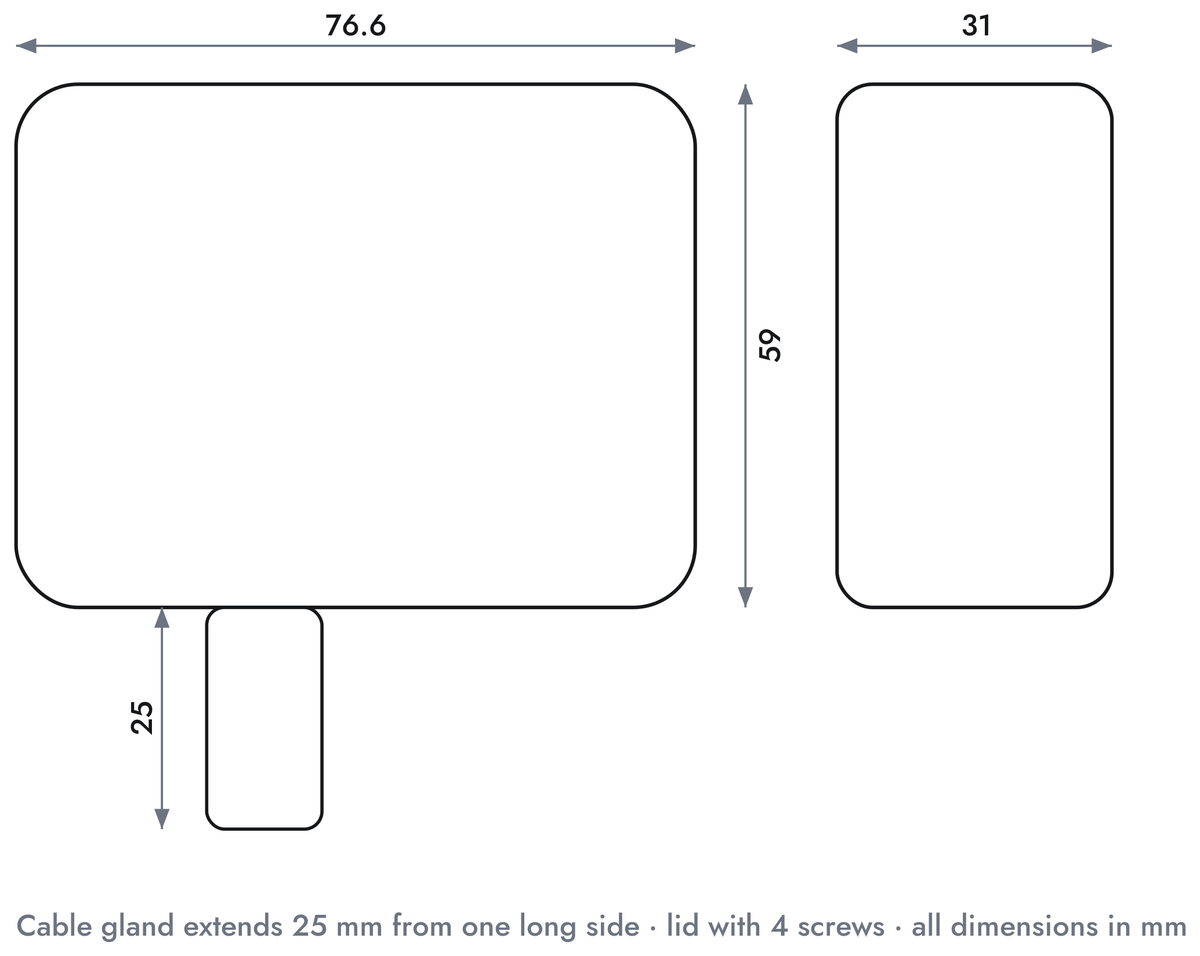

- Eigensichere Elektronik in IP67-Gehäuse, 76,6 × 59 × 31 mm zuzüglich 25 mm Stopfbuchse
- Brückenspeisung 5 V DC, 85 bis 5000 Ω, Vier-Leiter-Technik
- Empfindlichkeit ±3,1 mV/V, Ausführung mit 20 mV/V verfügbar
- Nullpunktdrift max. 4 ppm/°C, Verstärkungsdrift max. 5 ppm/°C
- Versorgung 2,1 bis 3,6 V DC aus zwei Zellen Energizer L91 AA
- Batterielaufzeit bis zu 5 Jahre je nach Sendeintervall
- 2,4 GHz DSSS, 10 mW, bis 800 m im freien Feld
Wichtig zur Systemplanung: In die explosionsgefährdete Zone gehören nur die Ex-Geräte EFMH und EFMI; der EFMH ist mit bestehenden T24-Systemen kompatibel, deren Geräte aber nur im sicheren Bereich eingesetzt werden dürfen. Als Empfänger in der Zone dient die EFMI ATEX Wireless Handanzeige; im sicheren Bereich lassen sich alle Empfänger des Funksystems verwenden. Das Gehäuse hält IP67 nur mit Kabeldurchmessern von 3,0 bis 6,5 mm in der Stopfbuchse. Weitere Ex-Geräte finden Sie unter Explosionsschutz ATEX & IECEx.
