Beschreibung

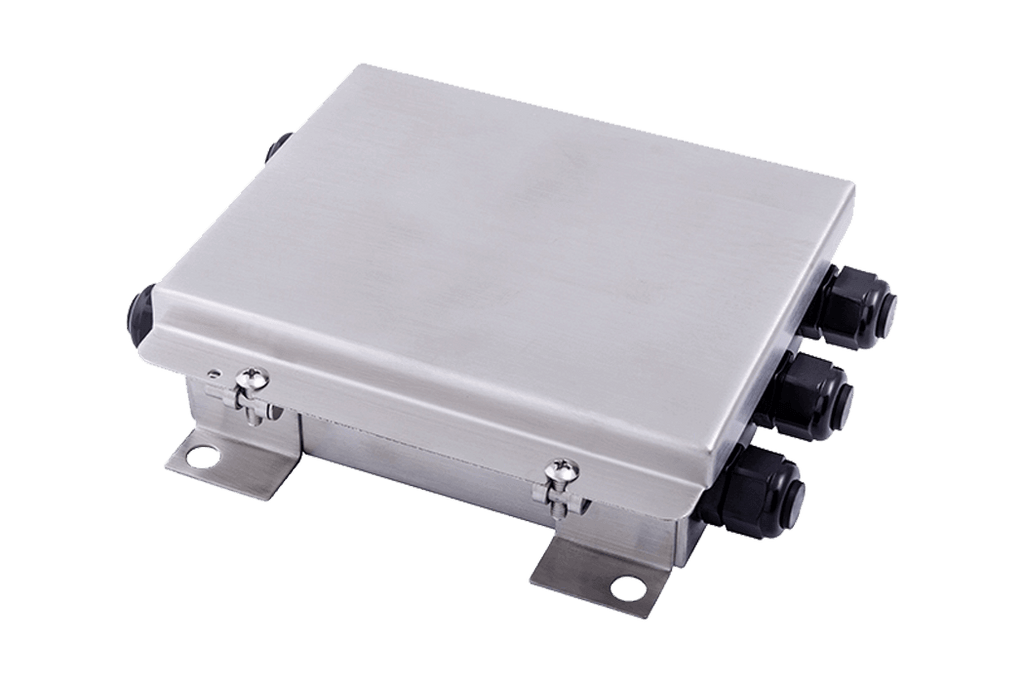

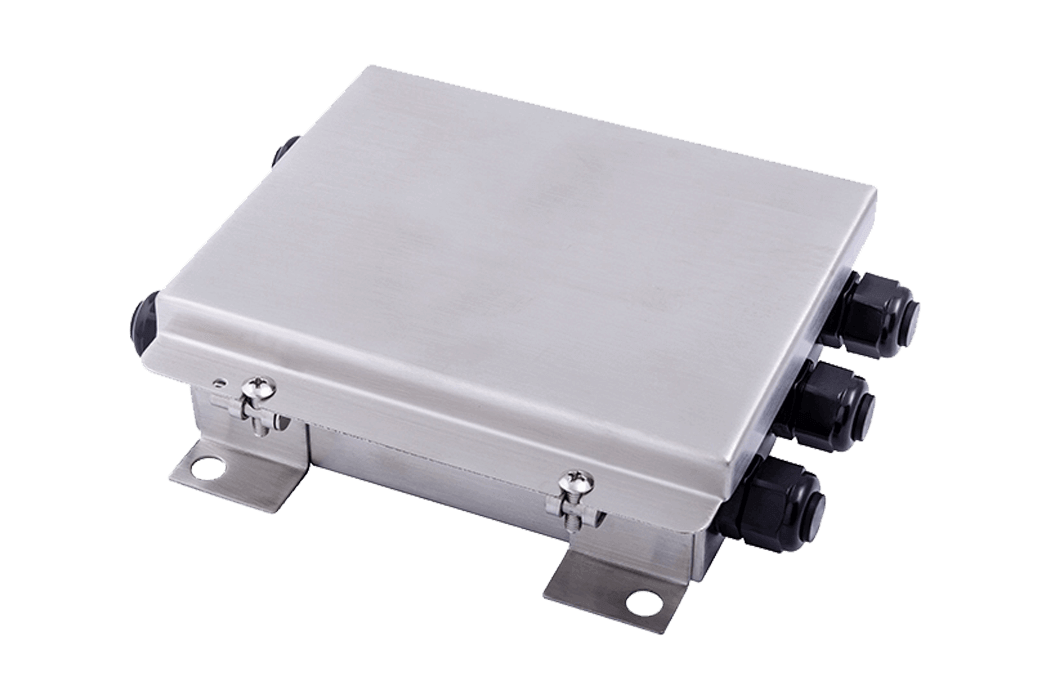

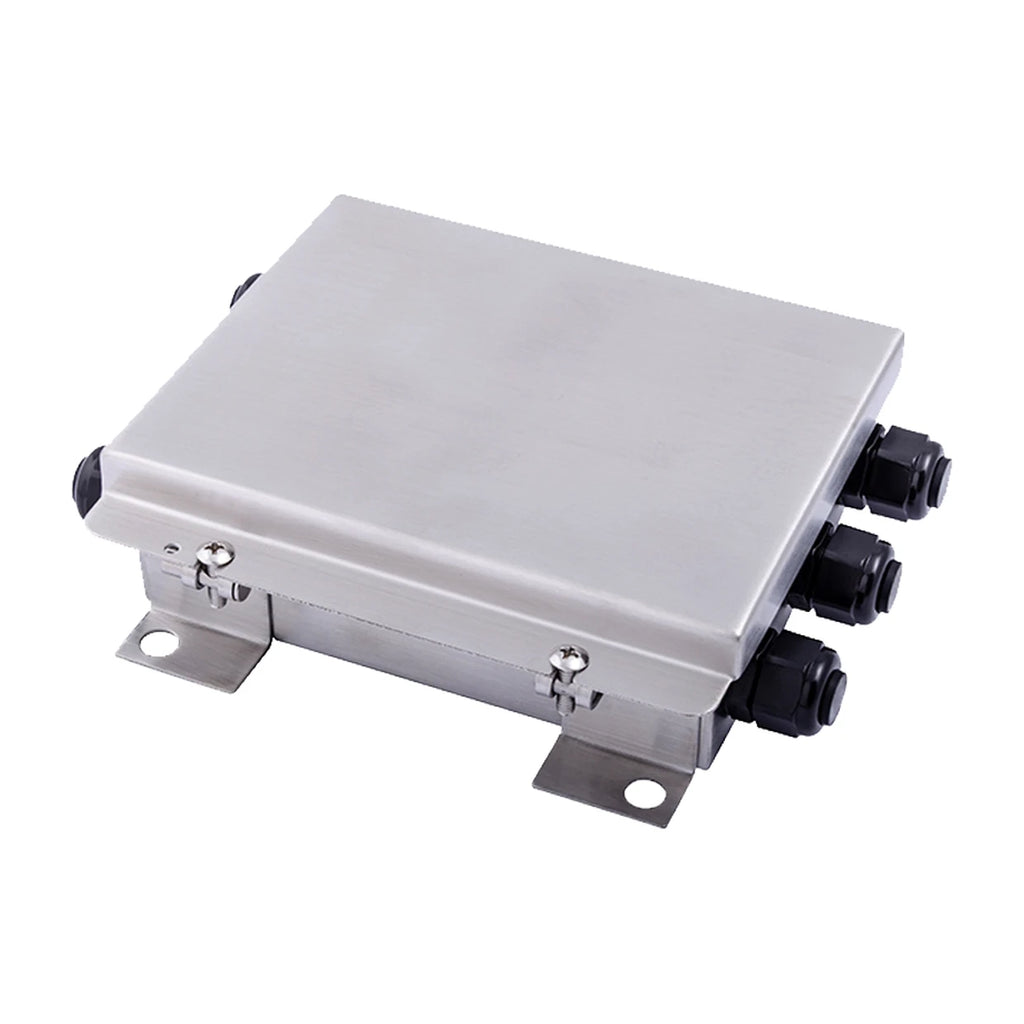

Die EALA ist eine Summierbox aus Edelstahl AISI 304 mit Schutzart IP67. Sie führt die Leitungen von bis zu vier Wägezellen – in der Ausführung EALA-02 bis zu acht – zusammen und gibt ein gemeinsames Signal an den Messverstärker oder Indikator weiter.
Ausführungen

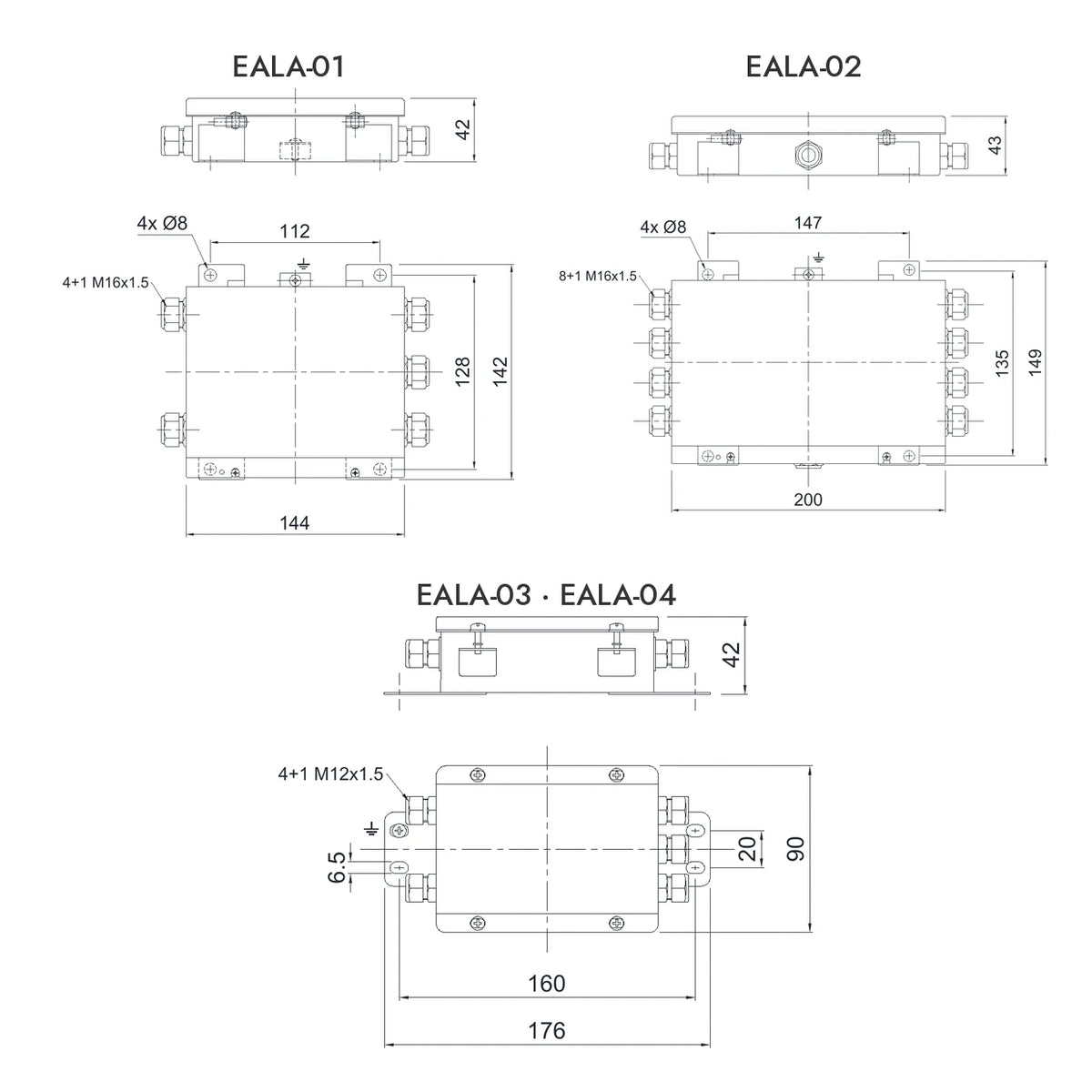

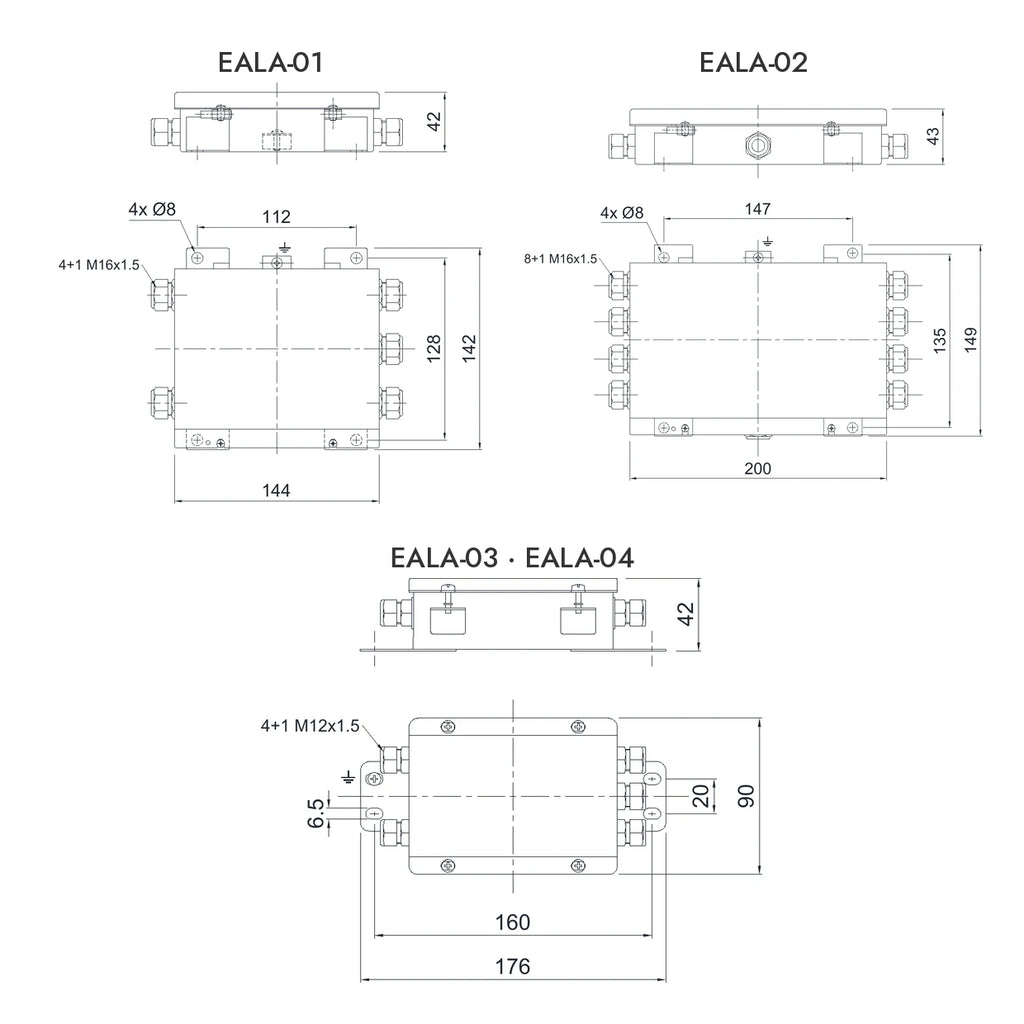

- EALA-01 – Entzerrungsplatine, bis 4 Wägezellen, 4 + 1 Kabelverschraubungen M16 × 1,5, Blitzschutz, 144 × 142 × 42 mm
- EALA-02 – Entzerrungsplatine, bis 8 Wägezellen, 8 + 1 Kabelverschraubungen M16 × 1,5, Blitzschutz, 200 × 149 × 43 mm
- EALA-03 – Entzerrungsplatine, bis 4 Wägezellen, 4 + 1 Kabelverschraubungen M12 × 1,5, 176 × 90 × 42 mm
- EALA-04 – Parallelplatine, bis 4 Wägezellen, 4 + 1 Kabelverschraubungen M12 × 1,5, 176 × 90 × 42 mm
Merkmale
- Gehäuse aus Edelstahl AISI 304, Schutzart IP67
- Betriebstemperatur −20 … +60 °C
- Für Wägezellen mit 4 oder 6 Leitern
- Kabelverschraubungen aus Polyamid mit Kappen
- Schutzeinrichtung gegen Blitzschlag und elektrische Entladungen bei EALA-01 und EALA-02
- Befestigung von EALA-01 und EALA-02 über vier Laschen mit Bohrung Ø 8 mm, Lochabstand 112 × 128 mm bzw. 147 × 135 mm
Entzerrung oder Parallelschaltung
Auf der Entzerrungsplatine sitzt je Wägezelle ein Potentiometer, mit dem sich die Signale der einzelnen Wägezellen aneinander angleichen lassen. Voraussetzung ist, dass sich die Empfindlichkeiten der Wägezellen um höchstens 0,1 mV bei 2 mV/V bzw. 0,15 mV bei 3 mV/V unterscheiden. Die Parallelplatine (EALA-04) verbindet die Wägezellen ohne Abgleich.

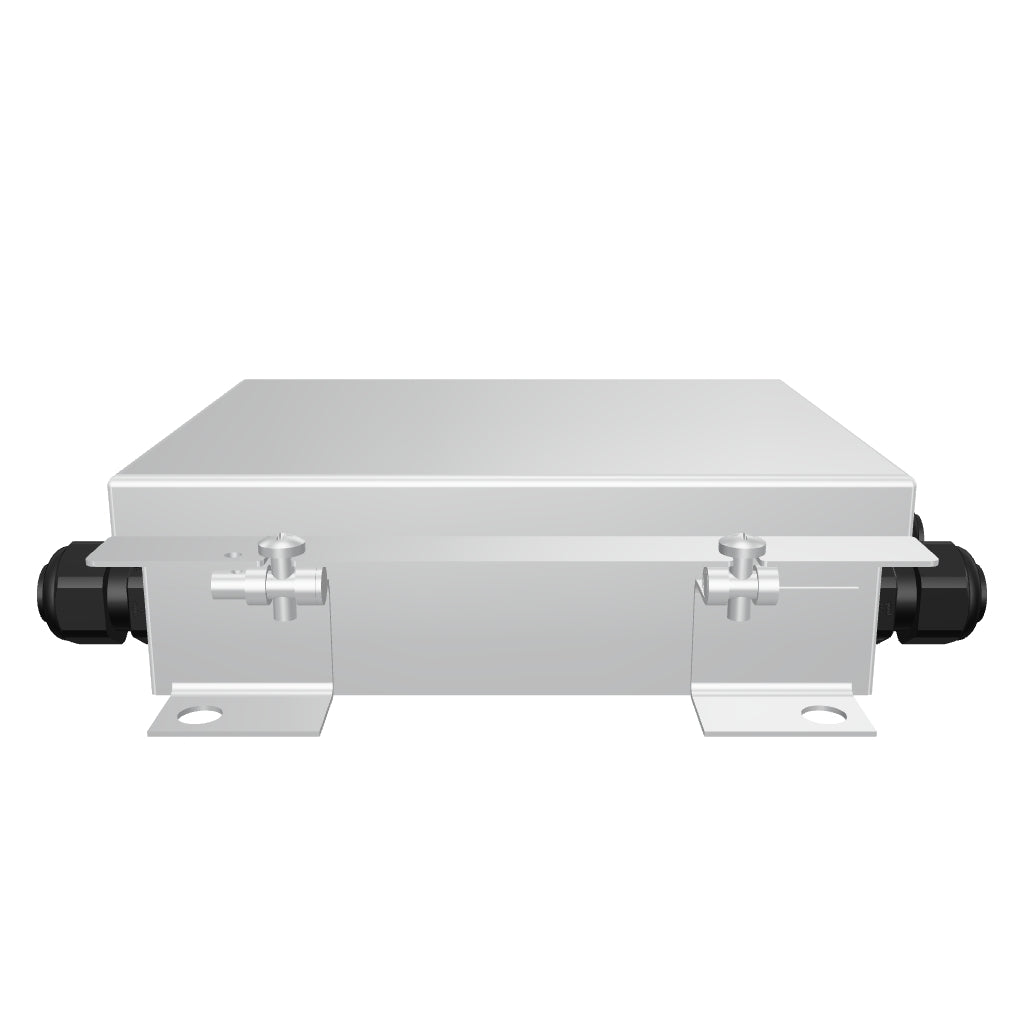

Klemmenbelegung und Maßzeichnungen aller Ausführungen stehen im Datenblatt; Datenblatt (DE/EN) und 3D-Daten (STEP) finden Sie unter Downloads. Welche Ausführung zu Ihrer Waage passt, klären wir gerne mit Ihnen – sprechen Sie uns an.
