Beschreibung

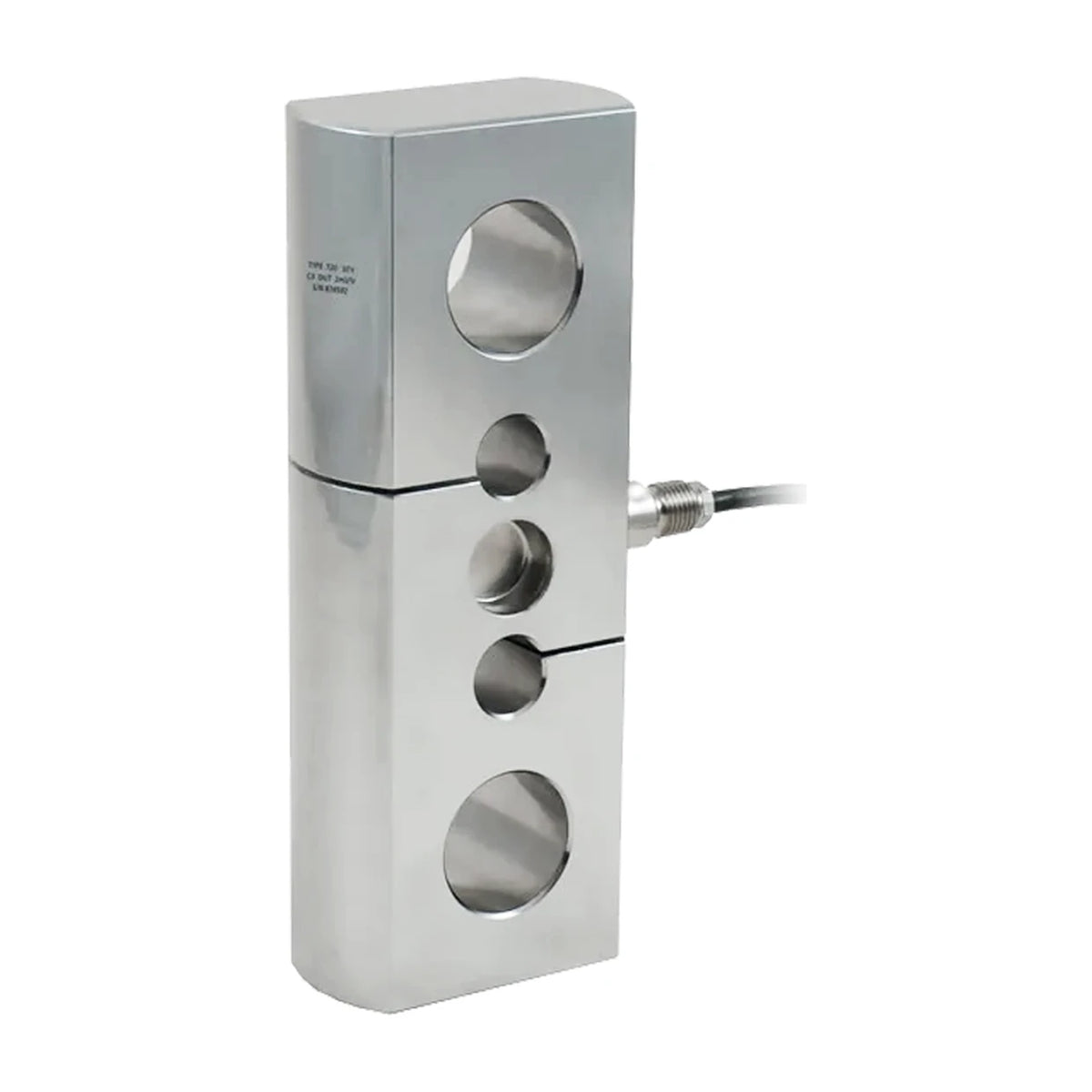

Die LTAA ist eine Zugmesslasche aus Edelstahl für Nennlasten von 5 bis 20 t. Sie hängt zwischen zwei Schäkeln — oben der Kran, unten die Last —, und ihre beiden Anschlusslöcher nehmen genormte Schäkel auf, sodass kein Adapter nötig ist. Ihre Genauigkeit ist nach OIML R60 in den Klassen C2 und C3 angegeben, mit einem kleinsten Eichintervall von Emax geteilt durch 10000, und der Nennkennwert liegt bei 2 mV/V mit einer Kalibriertoleranz von ± 0,1 %. Was diese Zelle von einer Druckdose unterscheidet, ist die Querlast, die sie aufnimmt: 200 % der Nennlast, denn eine hängende Last pendelt. Der Körper ist nach IP68 dicht, geprüft über 100 Stunden unter einem Meter Wassersäule, und der Standardausgang sind fünf Meter geschirmtes Kabel; wahlweise gibt es einen M12-Stecker. Zu jeder Nennlastgruppe werden verzinkte Schäkel mit Sicherheitsbeiwert 5 angeboten, und ein WIMOD-Modul überträgt das Signal ohne Kabel.
Messung und Genauigkeit
- Nennlast 5, 7,5, 10, 15, 20 t
- OIML R60 Klasse C2 oder C3
- 2000 oder 3000 Eichwerte
- Vmin = Emax / 10000
- Nennkennwert 2 mV/V ± 0,1 %
- Eingang 420 Ω ± 20 Ω, Ausgang 350 Ω ± 2 Ω
- Kombinierter Fehler ab ± 0,019 % (C3)
- Betriebstemperatur −20 … +70 °C
Mechanik, Dichtheit und Einbau
- Körper aus Edelstahl, IP68 nach EN 60529
- Gebrauchslast 120 %, Bruchlast > 300 %
- Max. Querlast 200 % der Nennlast
- Federweg ≤ 0,3 mm bei Nennlast

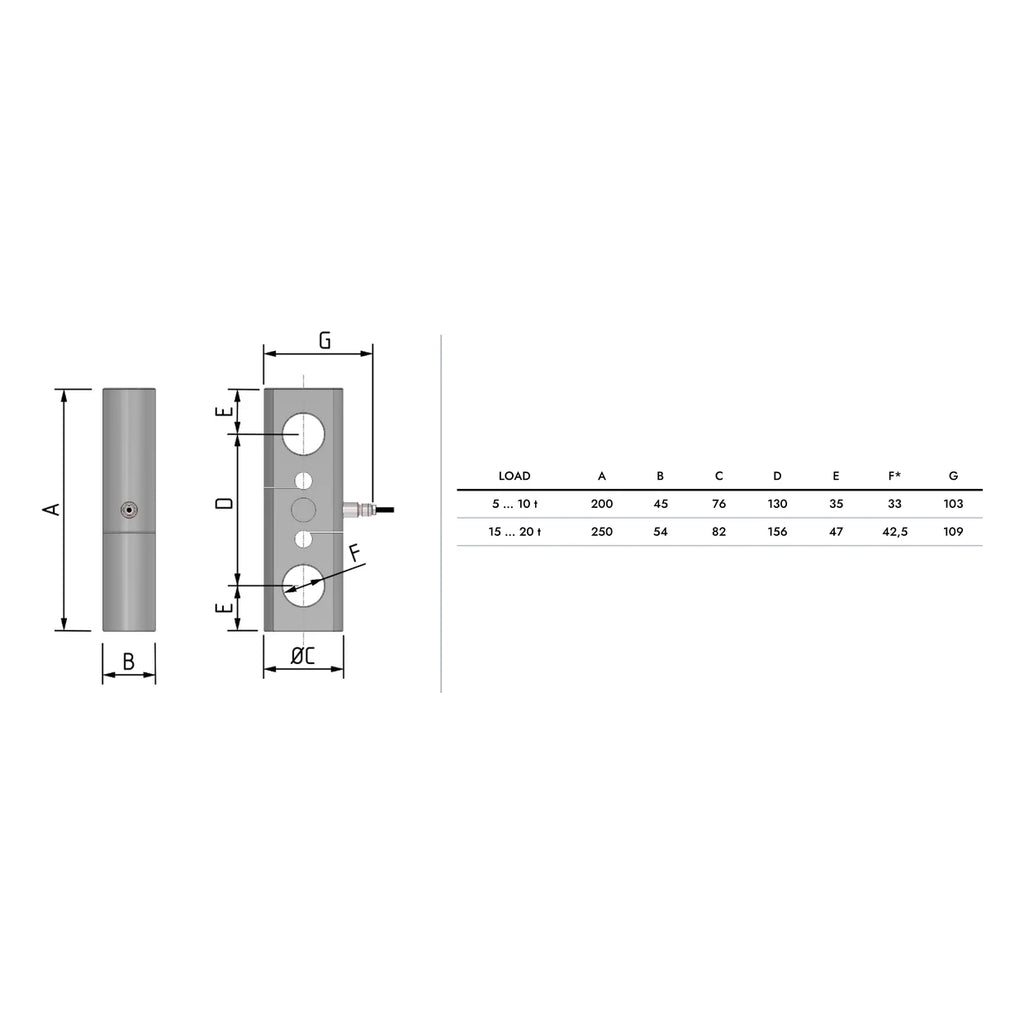

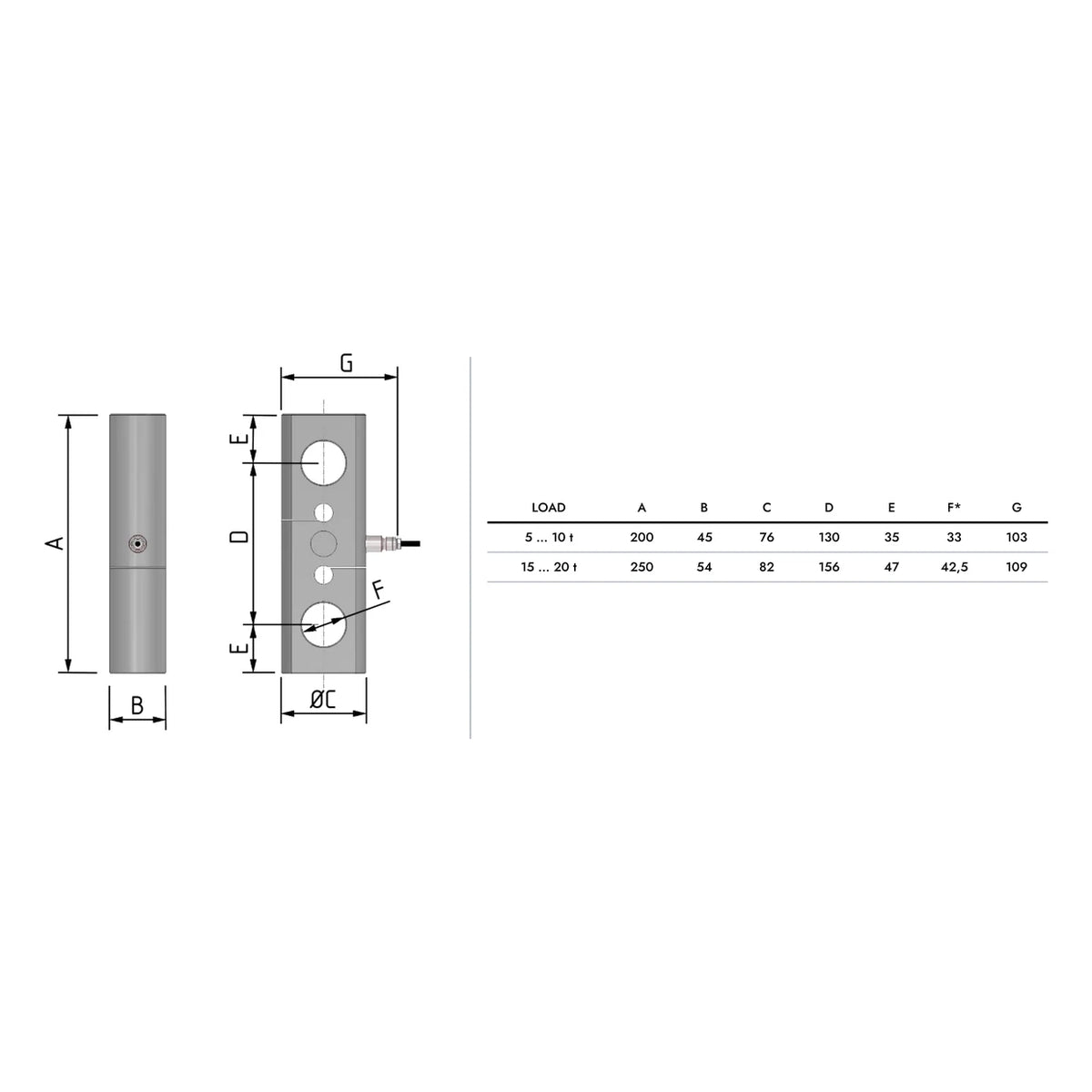

- Länge 200 mm oder 250 mm je Nennlastgruppe
- Gewicht rund 4,4 kg oder 7,0 kg
- 5 m geschirmtes Kabel, 10 m auf Anfrage
- Löcher für genormte Schäkel, M12 optional
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
