Beschreibung
Die LKAF ist eine flache runde Druckkraft-Wägezelle aus Edelstahl für Nennlasten von 250 kg bis 100 t. Sie ist die nahe Verwandte der LKAD und teilt deren Bauart, deren Nennkennwert von 2 mV/V und deren Dichtheit — aber der Hersteller gibt für sie keine OIML-Klasse an, sondern einen einzigen Satz enger Grenzen, der über den ganzen Bereich gilt: kombinierter Fehler und Nullrückkehr innerhalb von ± 0,03 %, Nichtwiederholbarkeit innerhalb von ± 0,01 %. Eingangs- und Ausgangswiderstand betragen 700 Ω, die Zelle trägt im Betrieb 120 % ihrer Nennlast und bricht erst über 300 %, und der Körper ist nach IP68 dicht, geprüft über 100 Stunden unter einem Meter Wassersäule. Der Ausgang sind fünf Meter geschirmtes PVC-Kabel, auf Anfrage zehn. Zu jeder Nennlastgruppe gibt es einen Lasteinleitungskopf, und das Wägemodul LMAAA macht aus der Zelle eine vollständige Auflage.
Messung und Genauigkeit
- Nennlast 250 kg … 100 t in 13 Stufen
- Kombinierter Fehler ≤ ± 0,03 %
- Nichtwiederholbarkeit ≤ ± 0,01 %
- Nullrückkehr nach 30 min ≤ ± 0,03 %
- Nennkennwert 2 mV/V ≤ ± 0,1 %
- Eingangs- und Ausgangswiderstand 700 Ω ± 3 Ω
- Temperatureinfluss ≤ ± 0,05 % je 10 °C
- Betriebstemperatur −20 … +70 °C
Mechanik, Dichtheit und Einbau
- Körper aus Edelstahl, IP68 nach EN 60529
- Gebrauchslast 120 %, Bruchlast > 300 %
- Max. Querlast 50 % der Nennlast
- Federweg rund 0,06 … 0,23 mm

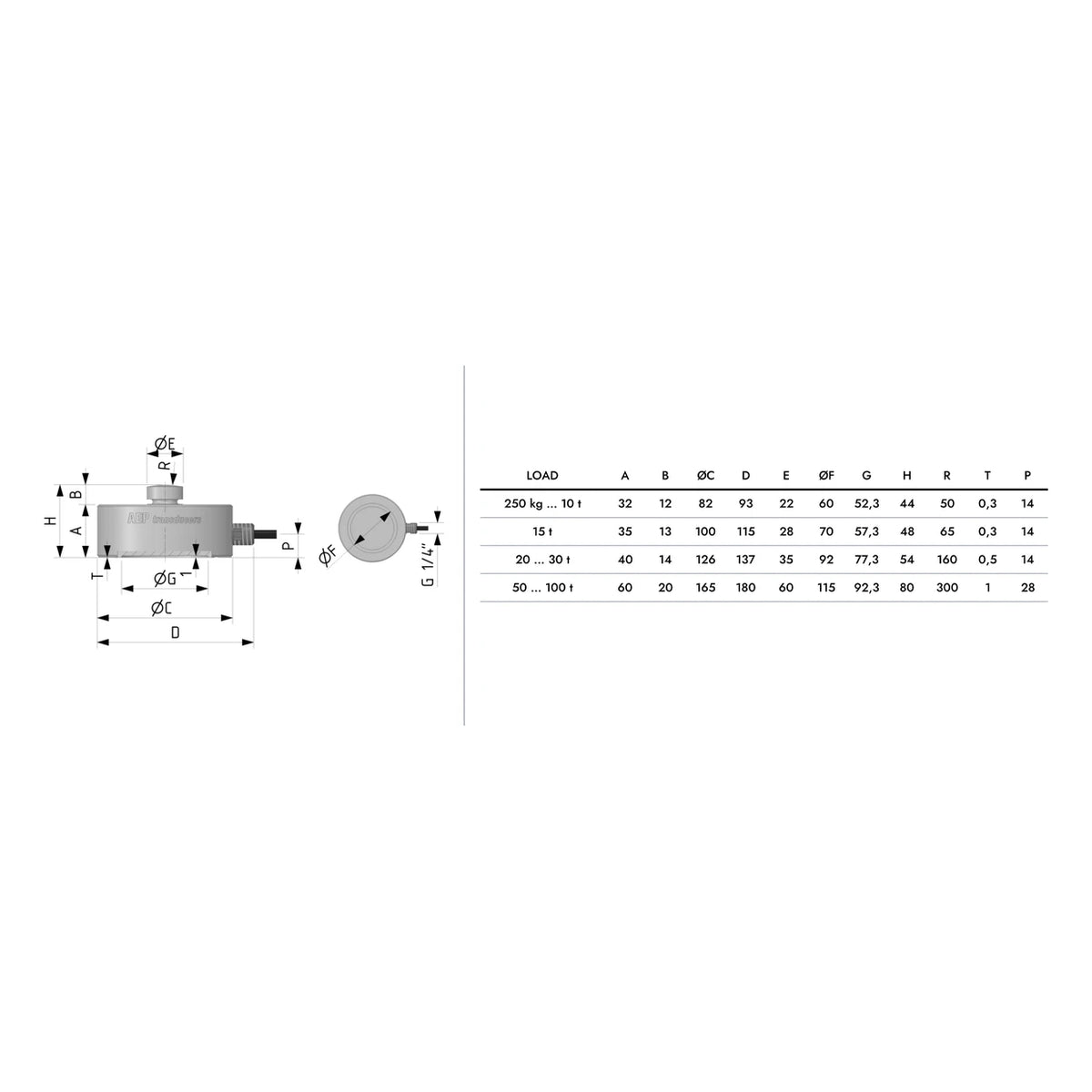

- Bauhöhe 82 … 180 mm je Nennlastgruppe
- Gewicht rund 1,2 … 9,4 kg
- 5 m geschirmtes Kabel, 10 m auf Anfrage
- Lasteinleitungskopf und Wägemodul erhältlich
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
