Beschreibung

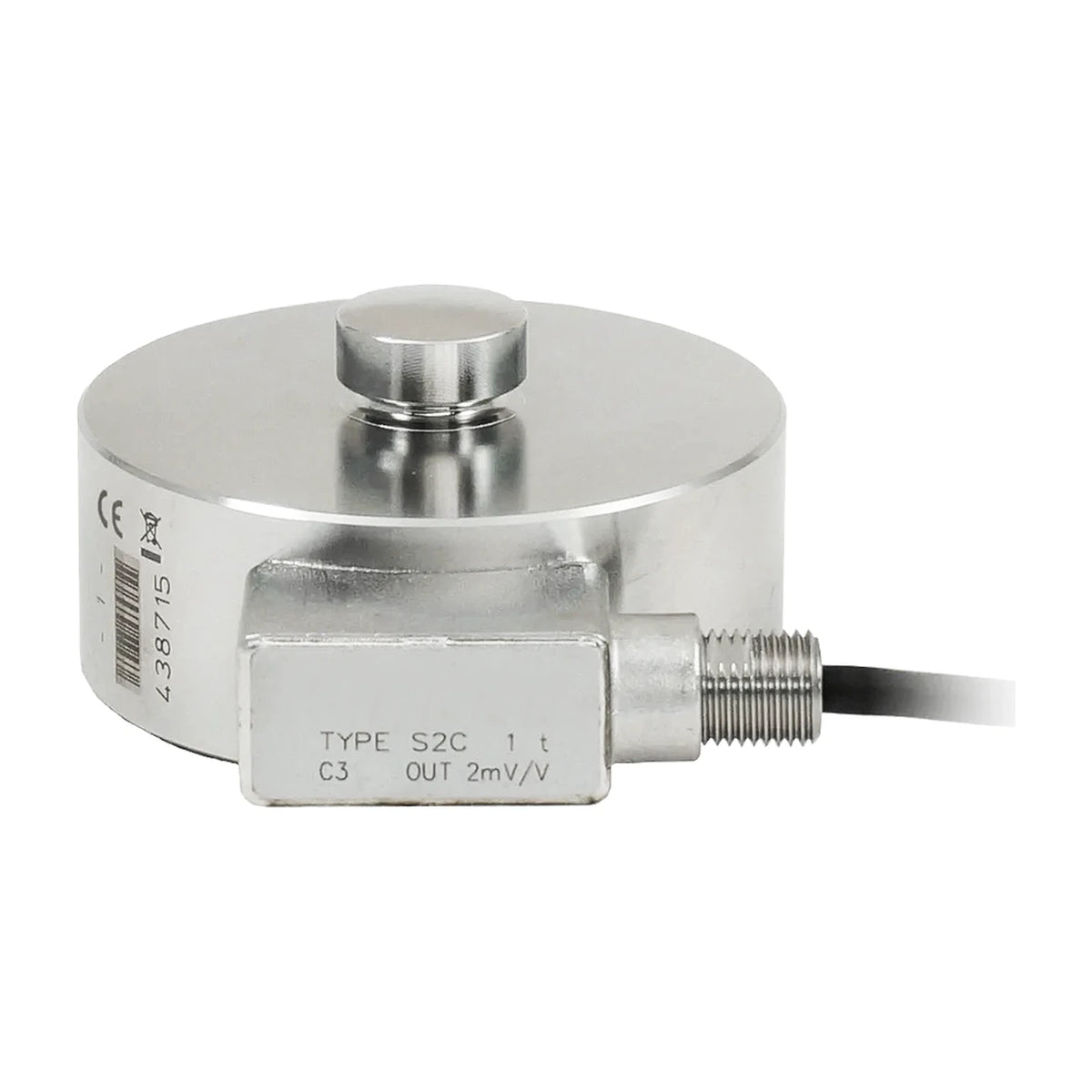

Die LKAD ist eine runde Druckkraft-Wägezelle aus Edelstahl mit Lasteinleitungskopf, für Nennlasten von 100 kg bis 200 t. Ihre Genauigkeit ist nach OIML R60 in drei Klassen angegeben — C1 mit 1000, C2 mit 2000 und C3 mit 3000 Eichwerten —, und das kleinste Eichintervall beträgt in jeder Klasse Emax geteilt durch 10000. Der Nennkennwert liegt bei 2 mV/V mit einer Kalibriertoleranz von ± 0,1 %, Eingangs- und Ausgangswiderstand betragen je 700 Ω, und die Zelle trägt im Betrieb 120 % ihrer Nennlast und bricht erst über 300 %. Der Körper ist nach IP68 dicht, geprüft über 100 Stunden unter einem Meter Wassersäule, und der Standardausgang sind fünf Meter geschirmtes PVC-Kabel; wahlweise gibt es einen MIL6M- oder einen M12-Stecker. Zu jeder Nennlastgruppe werden Lasteinleitungskopf, Grundplatte und ein vollständiges Wägemodul angeboten, sodass vier Zellen einen Behälter ohne weitere Teile tragen.
Messung und Genauigkeit
- Nennlast 100 kg … 200 t in 15 Stufen
- OIML R60 Klasse C1, C2 oder C3
- 1000, 2000 oder 3000 Eichwerte
- Vmin = Emax / 10000 in jeder Klasse
- Nennkennwert 2 mV/V ± 0,1 %
- Eingangs- und Ausgangswiderstand 700 Ω ± 2 Ω
- Kombinierter Fehler ab ± 0,045 % (C1)
- Betriebstemperatur −20 … +70 °C
Mechanik, Dichtheit und Einbau
- Körper aus Edelstahl, IP68 nach EN 60529
- Gebrauchslast 120 %, Bruchlast > 300 %
- Max. Querlast 50 % der Nennlast
- Federweg 0,06 … 0,36 mm bei Nennlast
- Befestigungsschrauben M8 oder M16, Klasse 12.9
- Gewicht 1,3 … 18,2 kg je Nennlastgruppe
- 5 m geschirmtes Kabel, 10 m auf Anfrage
- Stecker MIL6M oder M12 auf Anfrage

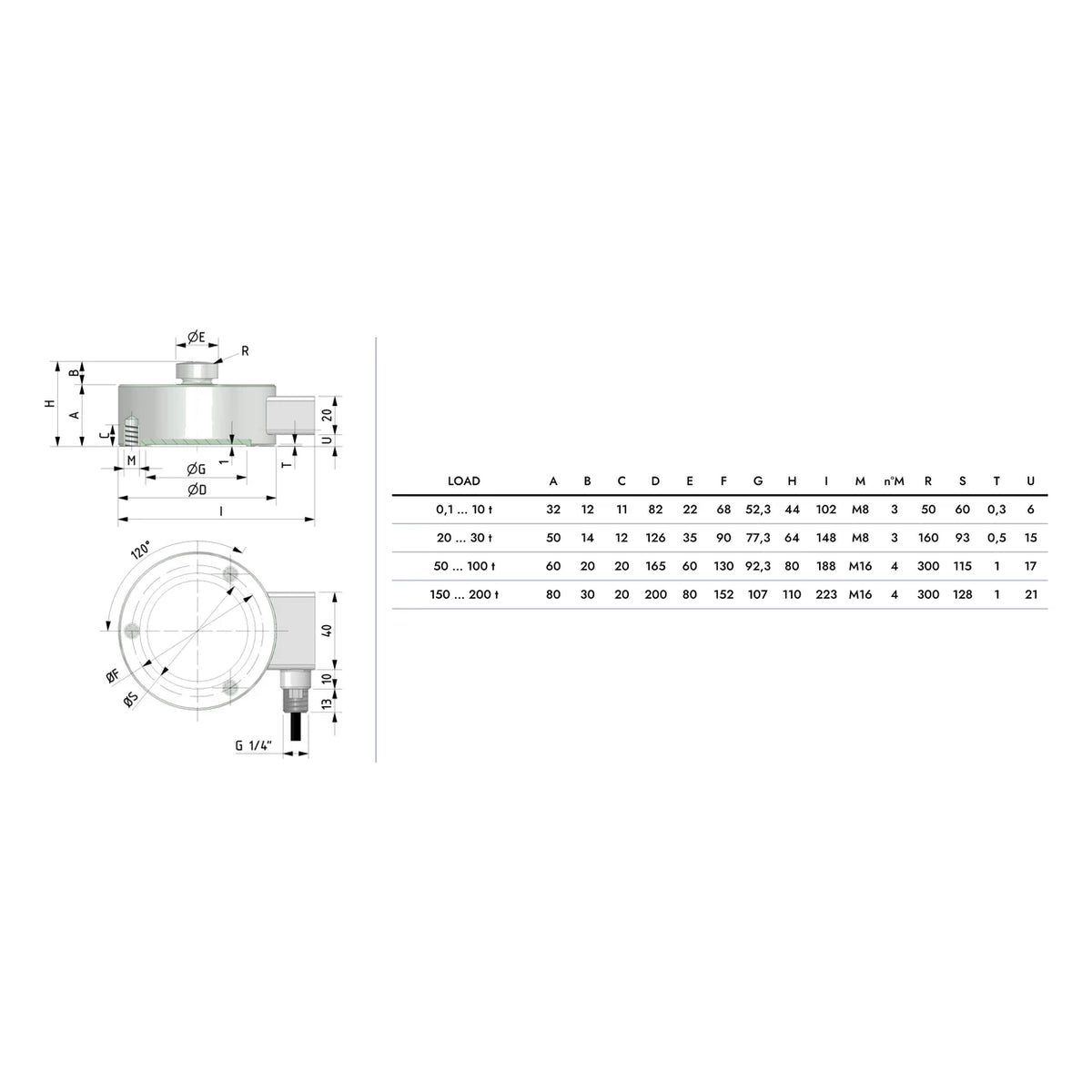

Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
