Beschreibung

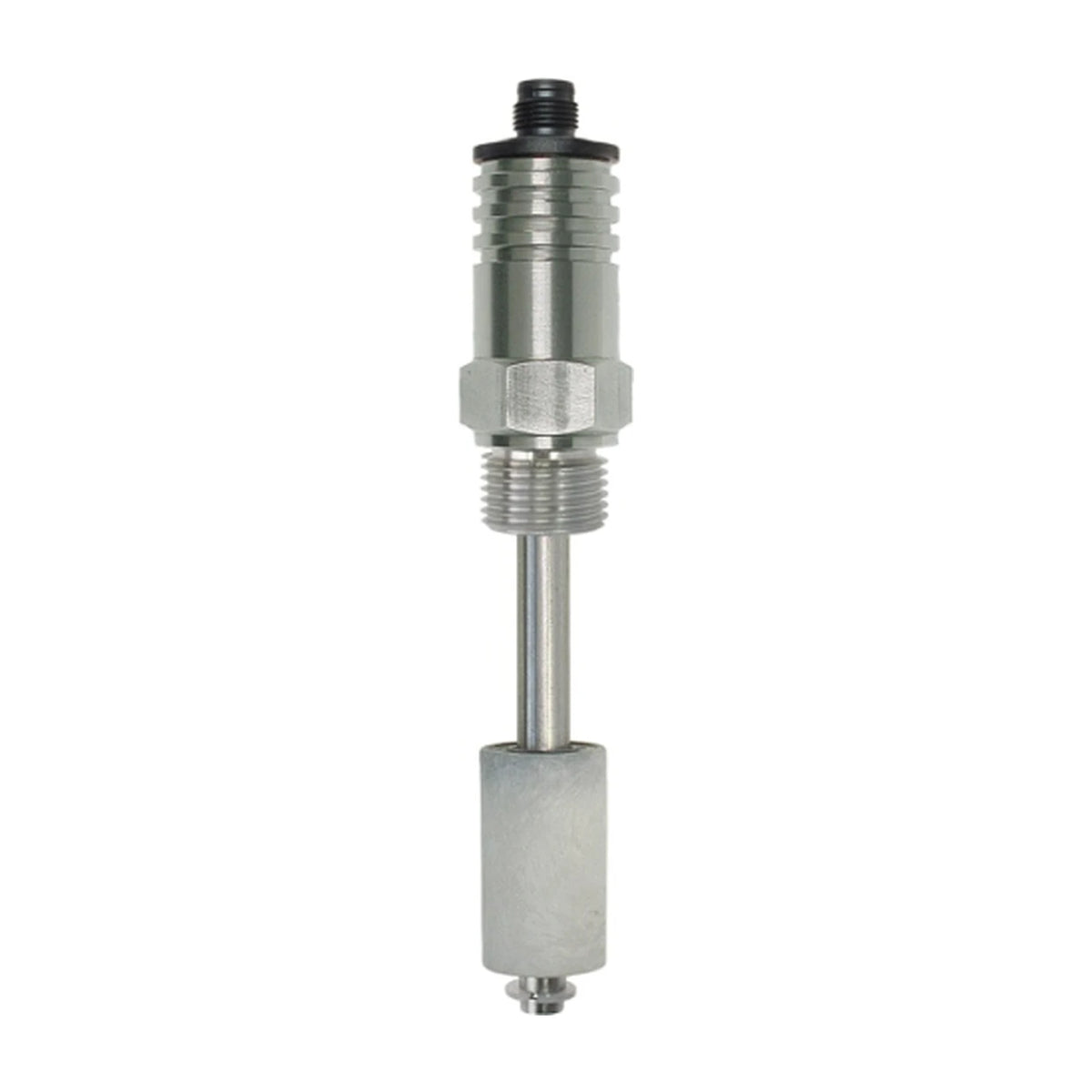

Ein Schwimmer mit Magnet liegt auf der Oberfläche und wandert an einem Schutzrohr aus Edelstahl mit Ø 10 mm entlang. Das Gerät wird entweder als Grenzwertschalter mit zwei oder drei Kontakten bestellt oder als Messumformer mit 4 … 20 mA und überlagertem HART-Signal — der Ausgang wird beim Bestellen festgelegt, nicht am Gerät umgeschaltet. Der Messbereich reicht von 100 bis 2000 mm in Schritten von 4,5 mm. Anders als bei den Schwimmersensoren FSMA, FSMB und FSMC ist der Gehäusekörper aus Edelstahl 1.4571; nur der Einsatz für den elektrischen Anschluss ist aus Kunststoff, gegen Mehrpreis ebenfalls aus Edelstahl. Ein Pt100 in Zweileitertechnik ist als Option lieferbar, damit liefert ein Rohr Füllstand und Temperatur. Eingestellt wird über HART mit einem DEV-HM-Interface.
Messung
- Schwimmer mit Magnet, im Schutzrohr ausgelesen
- Messbereich 100 … 2000 mm, Schrittweite 4,5 mm, Hysterese ca. 3 mm
- Entweder 2 oder 3 Kontakte: minimum, maximum, minimum1 oder maximum1
- Oder 4 … 20 mA mit überlagertem HART-Signal
- Kontakte 5 W/VA, 60 V AC/DC, 0,3 A bei mindestens 10 mA
- Messverstärker 16 Bit, 10 Messungen je Sekunde
- Störsignal 21 mA, Strombereich 3,6 … 21 mA
- Arbeitsbereich 0 … +80 °C, Medium 0 … +100 °C
Gerät und Einbau

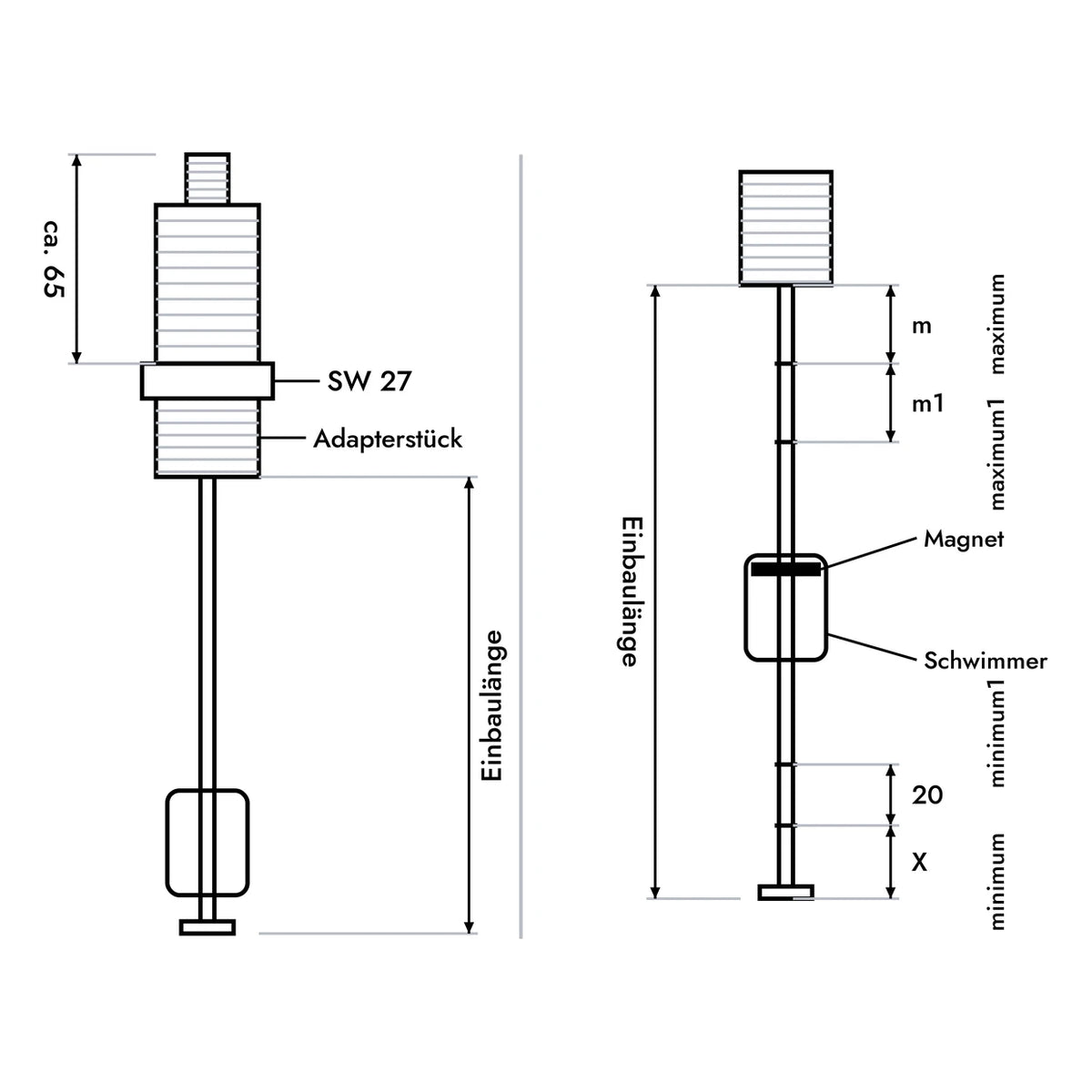

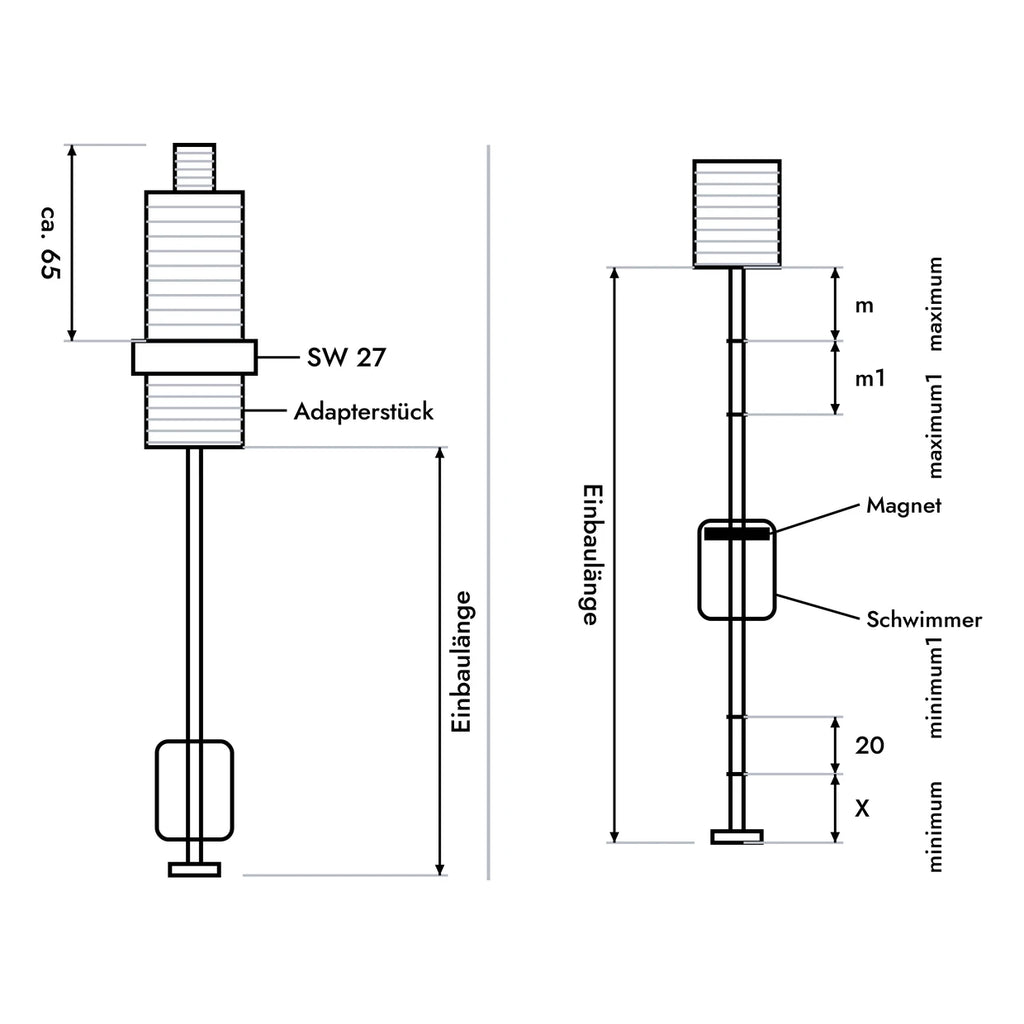

- Prozessanschluss 3/4", mit Adapterstück 1", 1,5" oder 1" NPT
- Schutzrohr Edelstahl 1.4571, Ø 10 mm
- Gehäusekörper Edelstahl 1.4571, Einsatz PBT GF30 oder Edelstahl
- Schwimmer aus PE Ø 24 oder Ø 29, oder Edelstahl Ø 29
- Systemdruck maximal 25 bar, senkrechte Einbaulage
- Option Pt100 in Zweileitertechnik, Klasse A
- Vierzehn Steckerbauformen, dazu ein Kabelabgang von 2 m
- Einstellung über HART mit einem DEV-HM-Interface
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
