Beschreibung

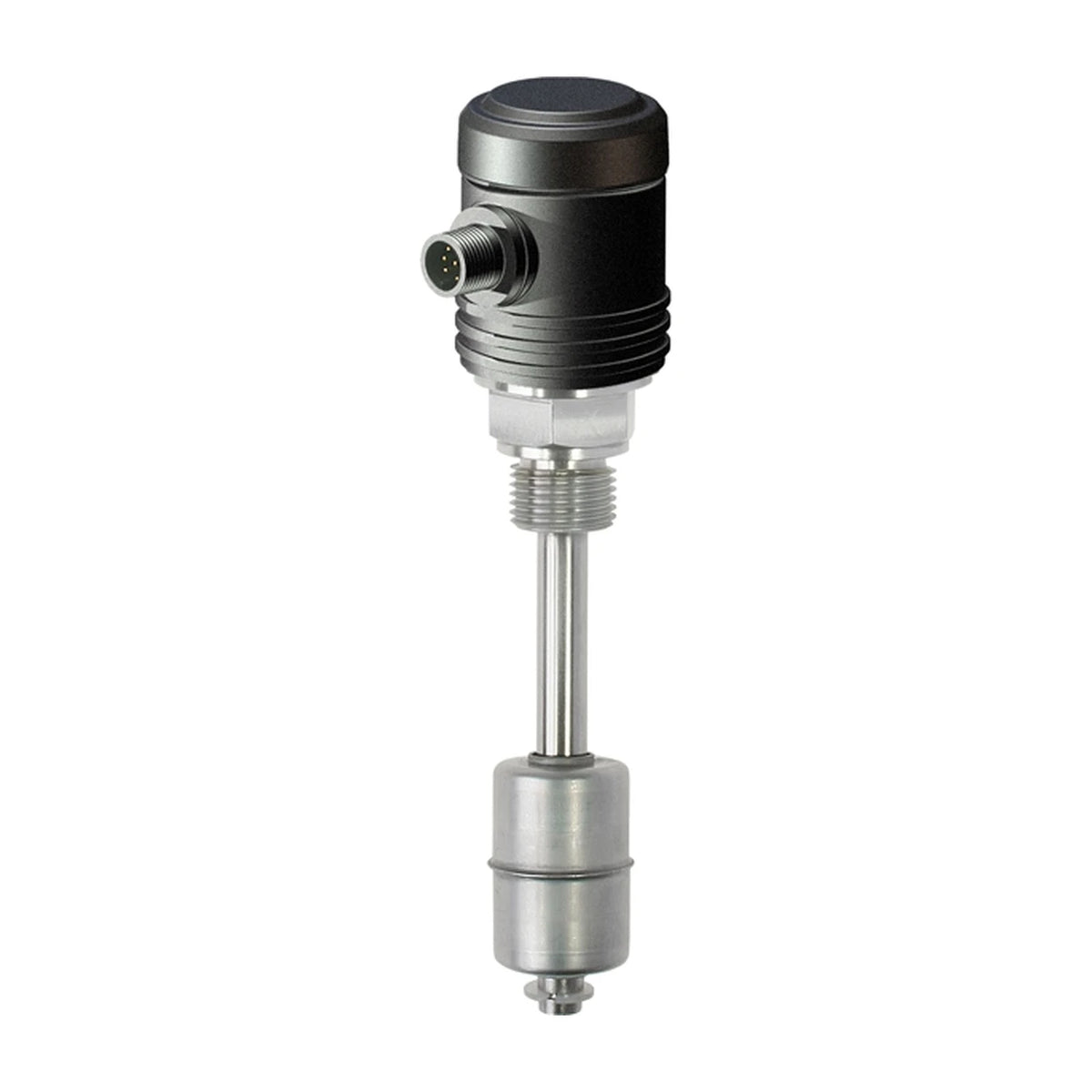

Die eigensichere Ausführung des FSMB, für Anlagen, in denen eine explosionsfähige Atmosphäre auftreten kann. Ein Schwimmer mit Magnet liegt auf der Oberfläche und wandert an einem Schutzrohr aus Edelstahl entlang; im Rohr wird der Magnet ausgelesen, es reibt also nichts und es verschleißt nichts. Der Messbereich reicht von 100 bis 2000 mm in Schritten von 4,5 mm, der Ausgang ist entweder 4 … 20 mA über zwei Leiter oder eine Spannung von 0 … 10 V, 0,5 … 10 V oder 2 … 10 V über drei Leiter. Das Gerät ist nach ATEX und IECEx als Ex ia IIC T6..T1 zugelassen und darf in Zone 0, 1 oder 2 eingebaut werden; die Kennzeichnung hängt von der Ausführung ab. Anfang, Ende und Filter des Messbereichs werden mit der Software TrComm über einen DEV-KMA-Konfigurator eingestellt — der Sensor trägt weder Anzeige noch Tasten.
Messung
- Schwimmer mit Magnet, im Schutzrohr ausgelesen
- Messbereich 100 … 2000 mm, Auflösung 4,5 mm
- Hysterese ca. 3 mm, Auflösung des Messverstärkers 24 Bit
- 4 … 20 mA über zwei Leiter, Speisung aus der Schleife
- Oder 0 … 10 V, 0,5 … 10 V, 2 … 10 V über drei Leiter
- Genauigkeit max. 0,1 % vom Messbereich zuzüglich Sensorfehler

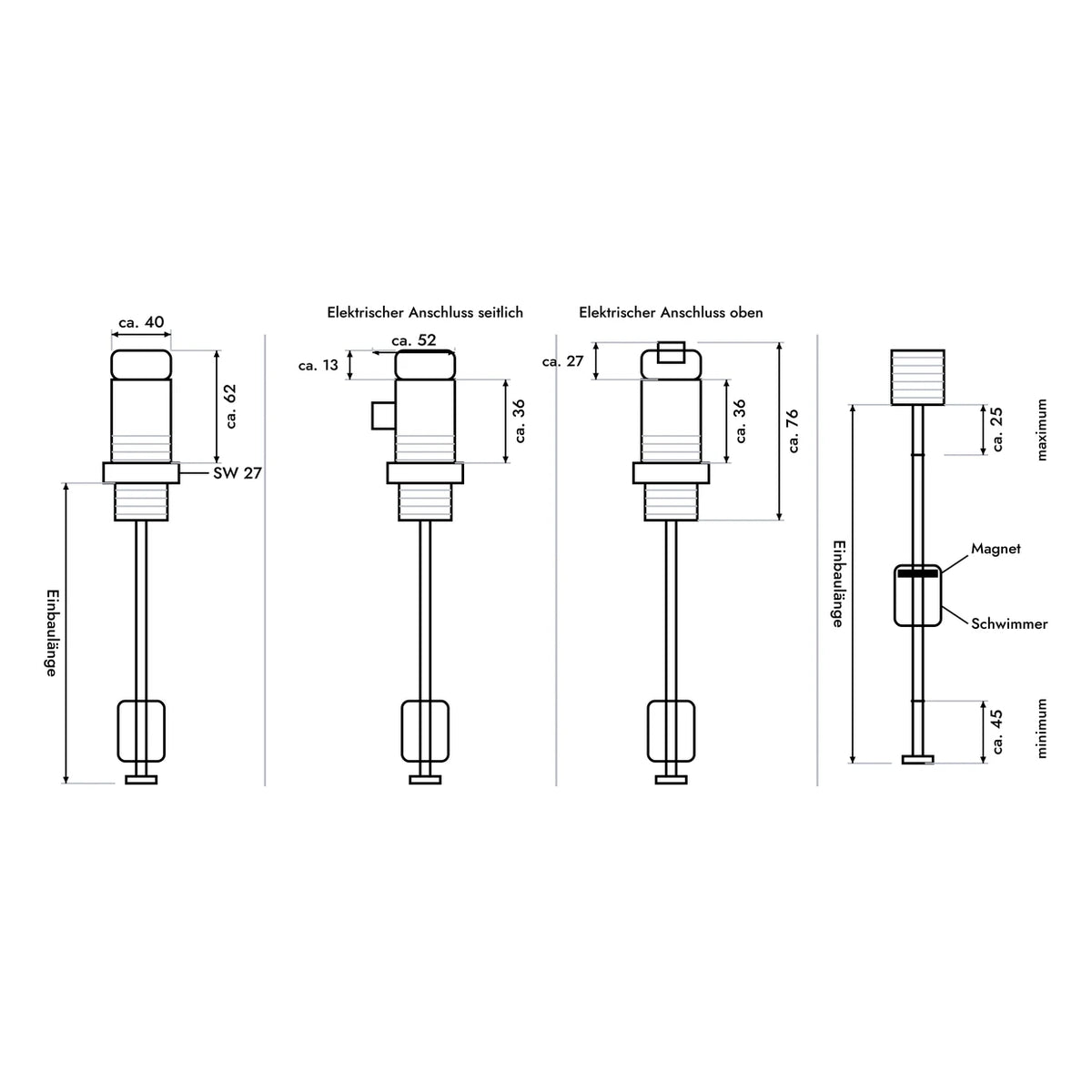

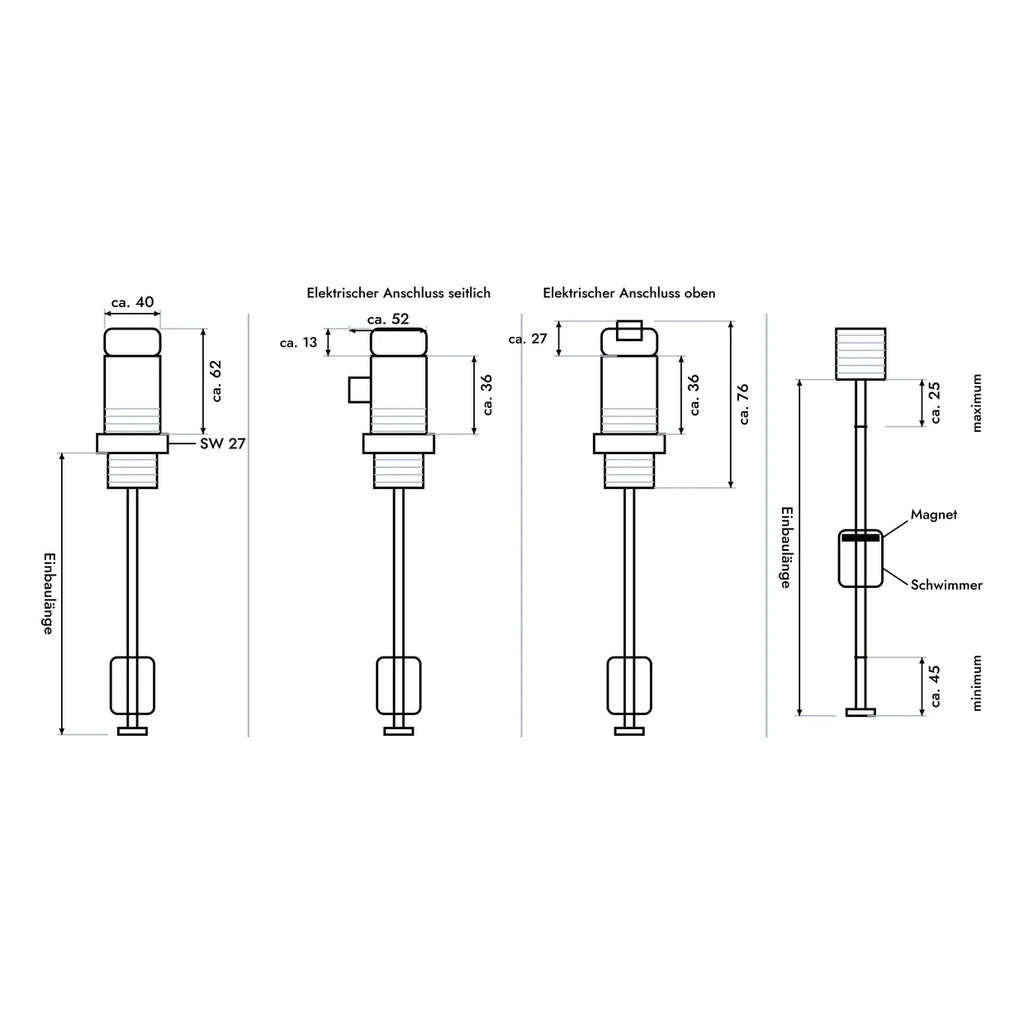

- Prozessanschluss 3/4", 1", 1,5" oder 1" NPT über Adapter
- Elektrischer Anschluss seitlich, wahlweise nach oben
Explosionsschutz
- ATEX TÜV 21 ATEX 201293 X, IECEx TUN 21 0005X
- Ex ia IIC T6..T1, eigensicher, für Gase
- II 1 G Ga · II 1/2 G Ga/Gb · II 2 G Gb
- Einbau in Zone 0, Zone 1 und Zone 2
- Ui 30 V DC · Ii 110 mA · Pi 1 W
- Arbeitsbereich −20 … +75 °C als Zweileiter, −20 … +50 °C als Dreileiter
- Medium max. 0 … +100 °C, bei T5 und T6 niedriger
- Einstellung mit der Software TrComm über einen DEV-KMA-Konfigurator
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
