Beschreibung

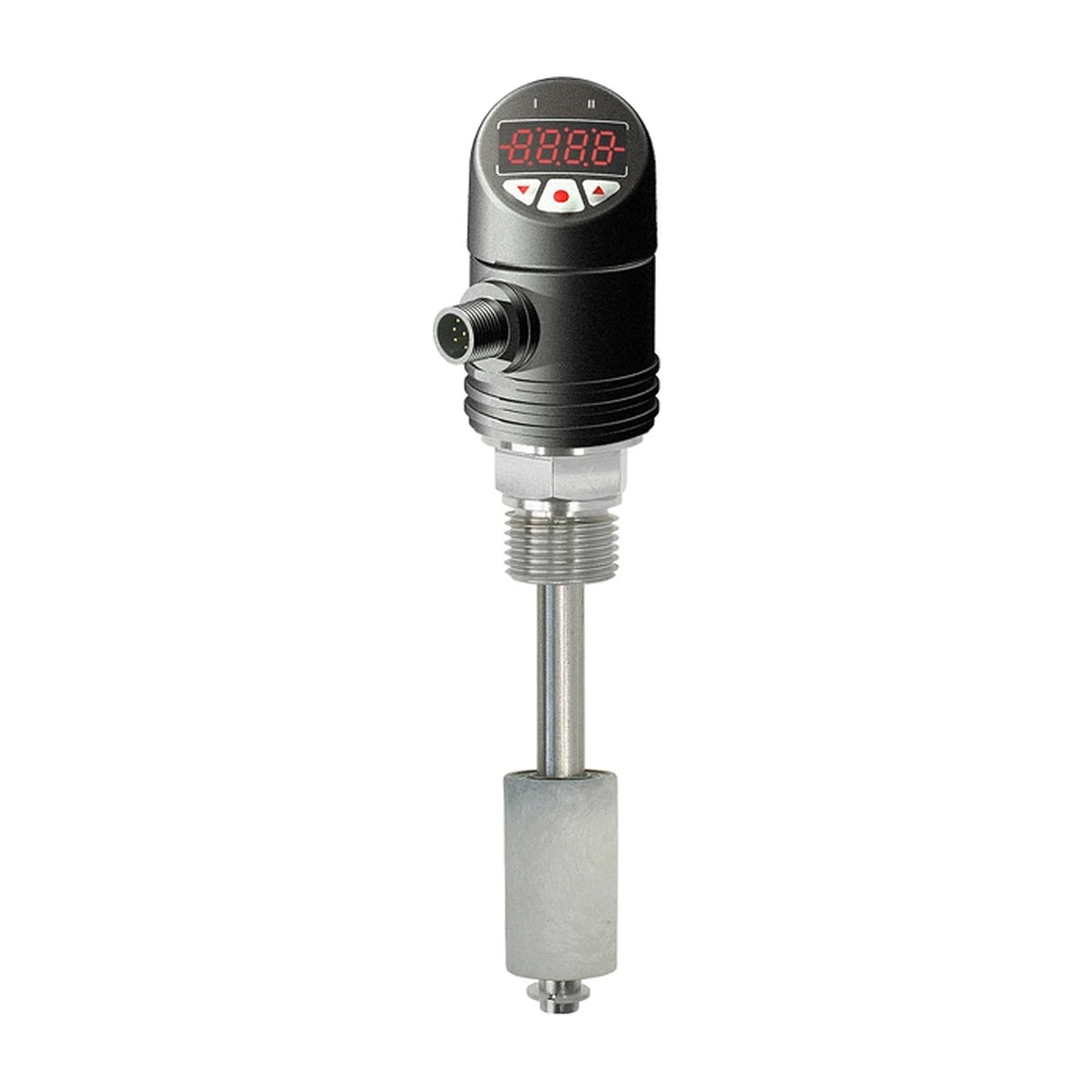

Ein Schwimmer mit Magnet liegt auf der Oberfläche und wandert an einem Edelstahlrohr entlang; im Rohr wird der Magnet ausgelesen, es reibt also nichts und es verschleißt nichts. Der Messbereich reicht von 100 bis 2000 mm in Schritten von 4,5 mm, und der Stromausgang trägt 4 … 20 mA über zwei Leiter — der Sensor speist sich aus derselben Schleife. Zwei elektronische Kontakte schalten an beliebiger Stelle des Bereichs, jeder mit eigener Hysterese und Verzögerung und jeder mit eigener roter LED. Die vierstellige rote Anzeige lässt sich um 180° spiegeln, und der Kopf dreht um etwa 330° — er sieht zum Laufsteg, gleich wie das Gewinde steht. Schaltpunkte, Filter und Bereichsgrenzen werden über drei Tasten eingegeben oder mit der Software TrComm über einen DEV-KMA-Konfigurator. Neun Steckerbauformen stehen zur Wahl, vom M12 bis zum Ventilstecker; wie viele Grenzwertkontakte eine Bauform trägt, steht im Datenblatt.
Messung
- Schwimmer mit Magnet, im Schutzrohr ausgelesen
- Messbereich 100 … 2000 mm, Auflösung 4,5 mm
- Hysterese ca. 3 mm, Auflösung des Messverstärkers 24 Bit
- 4 … 20 mA über zwei Leiter, Speisung aus der Schleife
- Störsignal 3,6 mA und 21 mA
- Zwei elektronische Kontakte, PNP oder NPN, 200 mA oder 1000 mA
- Genauigkeit max. 0,1 % vom Messbereich zuzüglich Sensorfehler
- Arbeitsbereich −40 … +85 °C, Medium 0 … +100 °C
Gerät und Einbau
- Prozessanschluss 3/4", 1", 1,5" oder 1" NPT über Adapter
- Schutzrohr, Adapter und Prozessanschluss aus Edelstahl 1.4571
- Schwimmer aus PE Ø 24 oder Ø 29, wahlweise Edelstahl Ø 29
- Systemdruck bis 25 bar, senkrechte Einbaulage
- Vierstellige rote LED, 8,5 mm hoch, um 180° spiegelbar
- Der Anzeigekopf dreht nach dem Einbau um etwa 330°
- Drei Tasten, oder Software TrComm über einen DEV-KMA-Konfigurator
- Funktionen und Bedienung nach VDMA 24574-1 bis -4

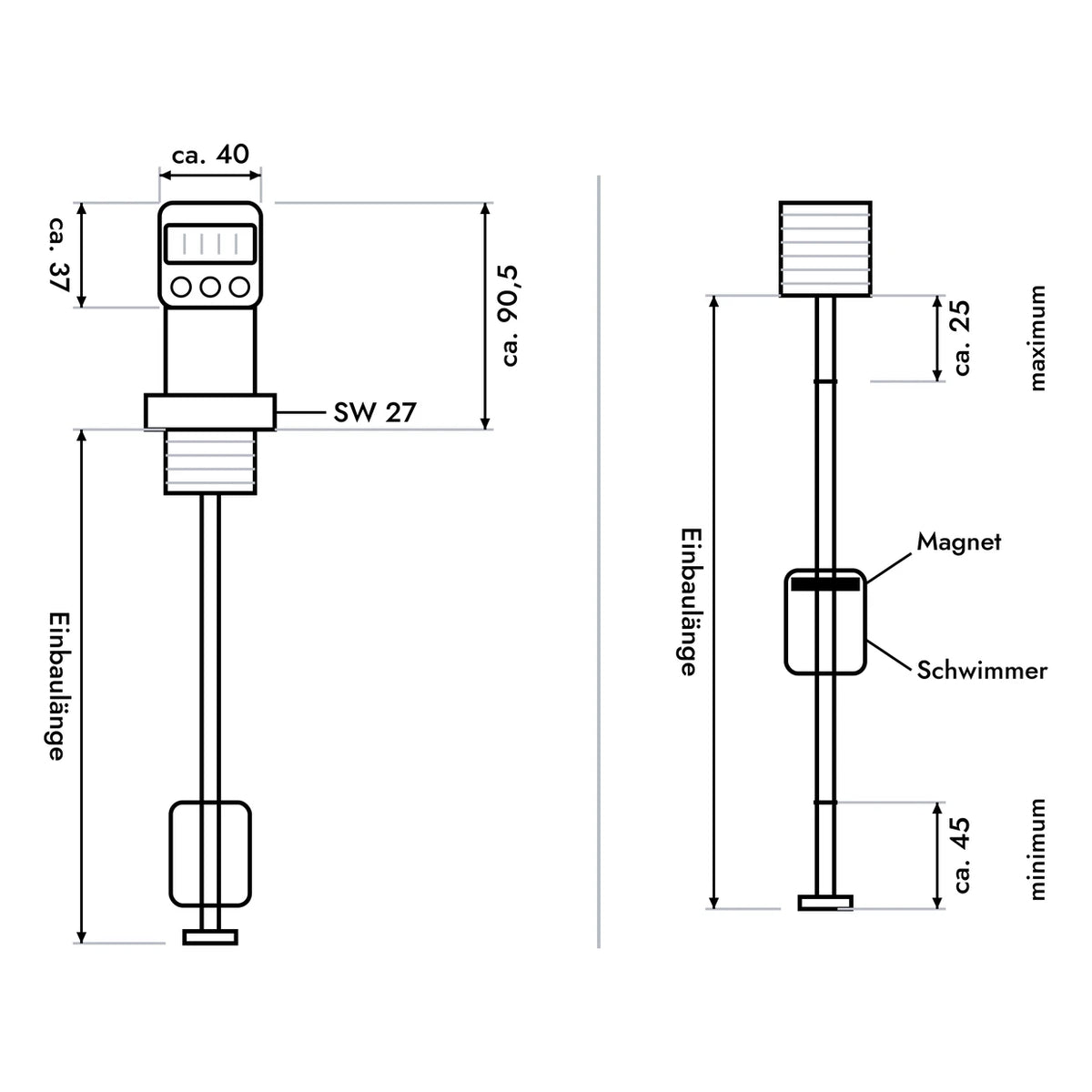

Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
