Beschreibung

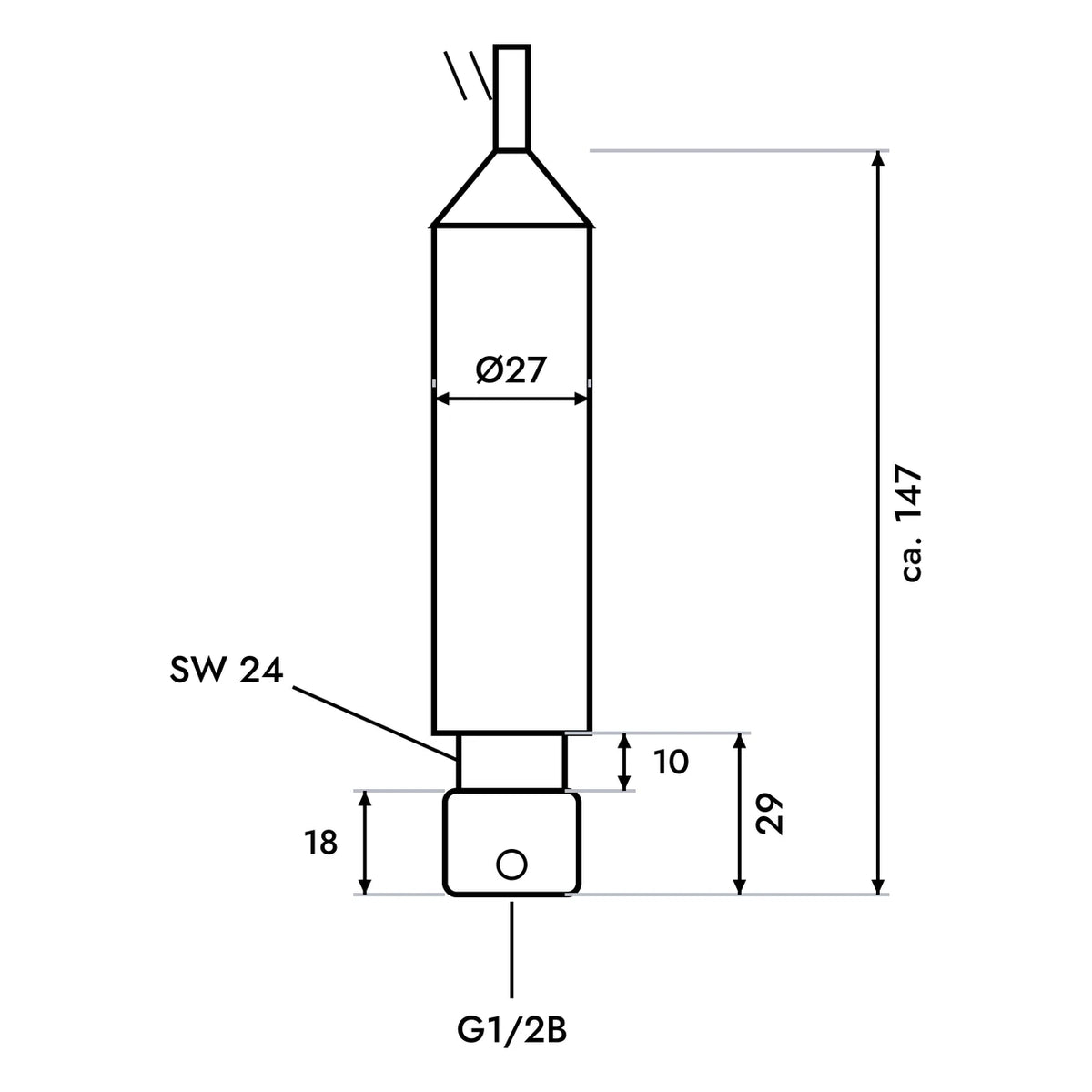

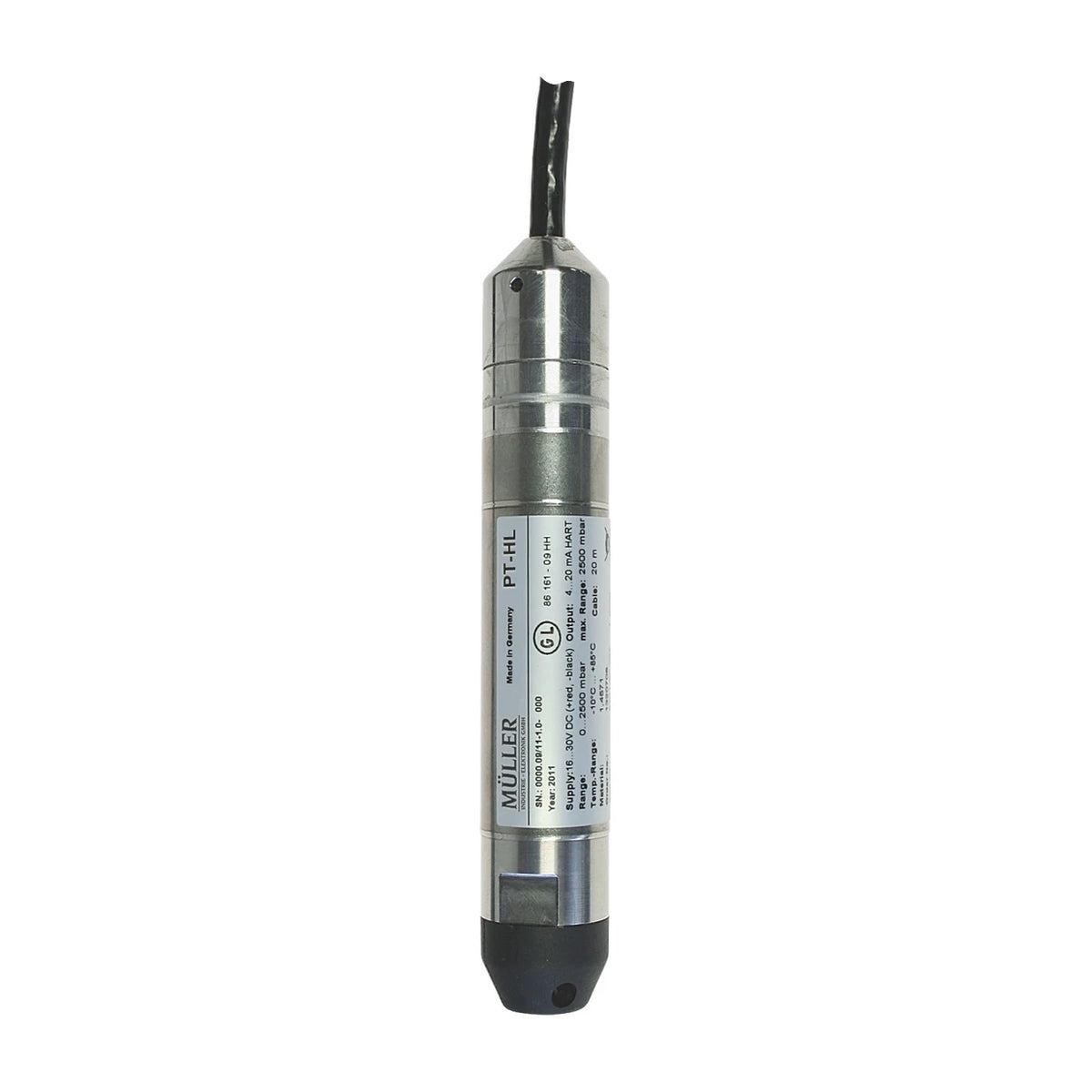

Eine eigensichere Pegelsonde für explosionsgefährdete Bereiche — Treibstoff-, Ballast-, Nutz- und Frachttanks. Ein hermetisch dichtes Edelstahlgehäuse von 27 mm Durchmesser an einem FEP-Kabel darf bis 100 m tief eintauchen; das Zweileiter-Elektronikmodul wird über einen eigensicheren, HART-tauglichen Speisetrenner mit 16 … 30 V versorgt und liefert 4 … 20 mA mit überlagertem HART-Signal. Über dieses Signal wird alles eingestellt: Messbereich, Bereichsspreizung bis 4 : 1, Eigenstabilisierung, Filter und Dämpfung, Linearisierung und Temperaturkompensation. Elf Eingangsbereiche decken 0,1 bis 10 bar ab, drei davon bevorzugt. Die Genauigkeit beträgt oberhalb 0,25 bar 0,125 % der Spanne nach BFSL. Der Hersteller hebt die ATEX-Zulassung und die Zulassung durch Germanischer Lloyd für den maritimen Bereich hervor.
Messung und Ausgang
- Hydrostatischer Druck, 11 Bereiche 0,1 … 10 bar
- Bevorzugt 0,4 · 1 · 2,5 bar
- 4 … 20 mA, 2-Leiter, mit HART-Signal
- Genauigkeit 0,125 % der Spanne ab 0,25 bar
- Nichtlinearität 0,2 % der Spanne (BFSL)
- Bereichsspreizung bis 4 : 1, über HART
- Versorgung 16 … 30 V DC, < 25 mA
- Betrieb −10 … +85 °C
Gerät und Zulassung
- ATEX II 1G Ex ia IIA T4, EPL Ga
- Gas und Nebel in den Zonen 0, 1 und 2
- Gehäuse und Kappe CrNi-Stahl 1.4435, Option Hastelloy
- Kabel FEP, Zugkraft 500 N
- IP68, Tauchtiefe bis 100 m
- Gewicht ca. 200 g zuzüglich 80 g je m Kabel
- Zulassung durch Germanischer Lloyd, maritim
- Prozessanschluss G1/2B, SW 24
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
