Beschreibung

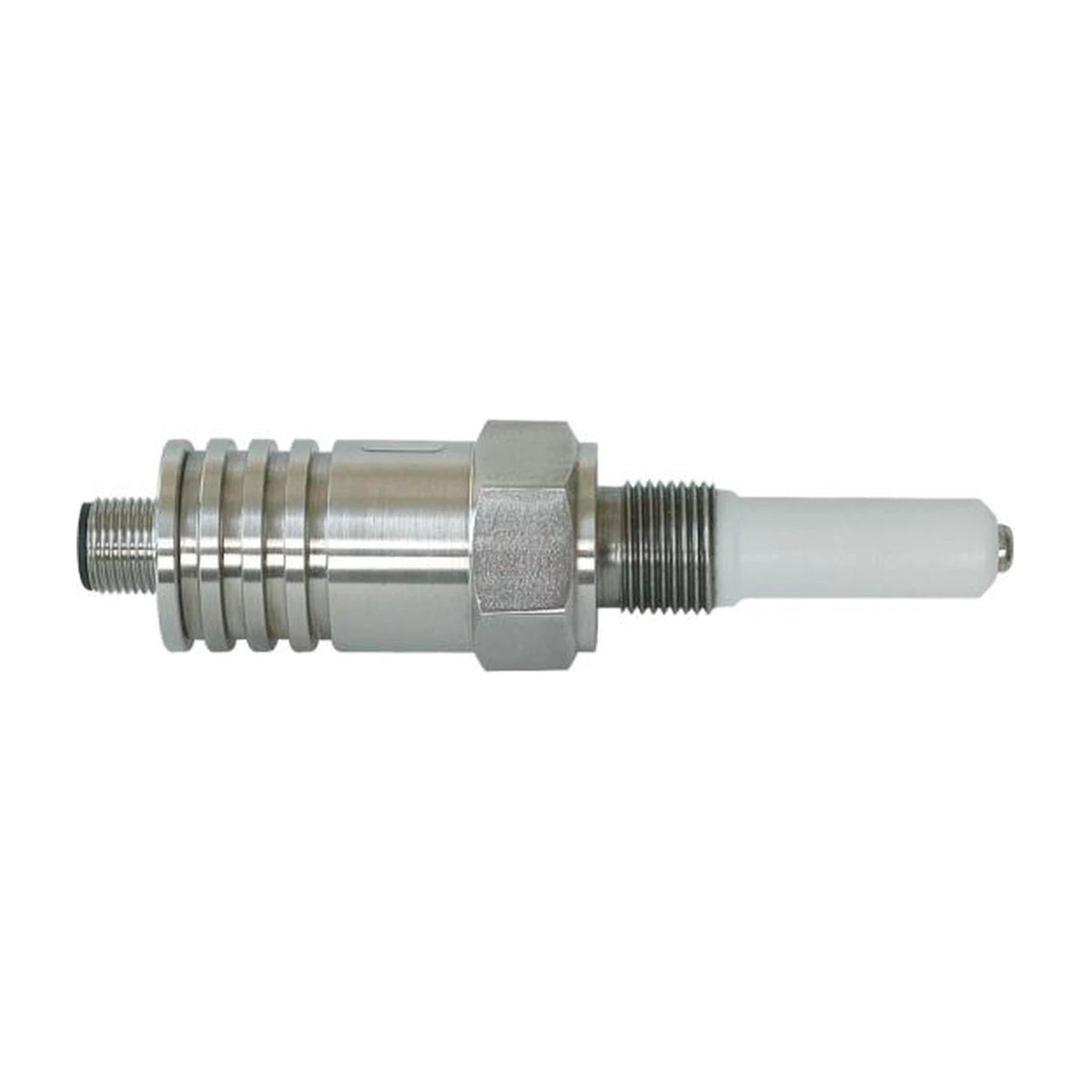

Ein Füllstands-Grenzschalter für leitende wässrige Lösungen in einfachen Regelkreisen — für Industrieanlagen, den Anlagenbau, Versorgungsunternehmen und Maschinen. Elektrode und Schutzrohr schließen einen Stromkreis, sobald eine Flüssigkeit von mindestens 2,8 mS/m dazwischen steht. Mit der elektronischen Option trägt das Gerät zwei Ausgänge als offene Kollektoren PNP, einen für Flüssigkeit vorhanden und einen für keine Flüssigkeit, jeder mit 100 mA abgesichert. Gehäusekörper und Schutzrohr sind aus Edelstahl 1.4571, der Isolator aus PTFE, und das Gehäuse ist innen voll vergossen. Modular heißt: acht Einbaulängen bis 200 mm, sieben Prozessgewinde und vier Steckerbauformen — MIL, Ventilstecker, M12 × 1 und Kabelverschraubung mit 2 m Kabel. Die Bauform bestimmt die Baulänge ebenso wie die Belegung.
Messung und Ausgang
- Leitfähigkeit > 2,8 mS/m in wässrigen Lösungen
- Option 1 elektronischer Wechsler
- 2 offene Kollektoren PNP, Flüssigkeit ja und nein
- Ausgangsspannung 8 … 24 V DC wie Versorgung
- Ausgangsstrom 100 mA maximal, abgesichert
- Genauigkeit ±10 %
- Versorgung 8 … 24 V DC, 25 mA ohne Last
- Verpolungsschutz
Gerät und Einbau
- Einbaulänge 25 … 200 mm in Schritten von 25 mm
- Anschlussgewinde 3/8" … 1", NPT oder ohne
- Gehäusekörper und Schutzrohr Edelstahl 1.4571
- Isolator PTFE, Farbe Edelstahl natur
- Gehäuse innen voll vergossen, IP 67
- Vier Bauformen: MIL, Ventil, M12, Kabel

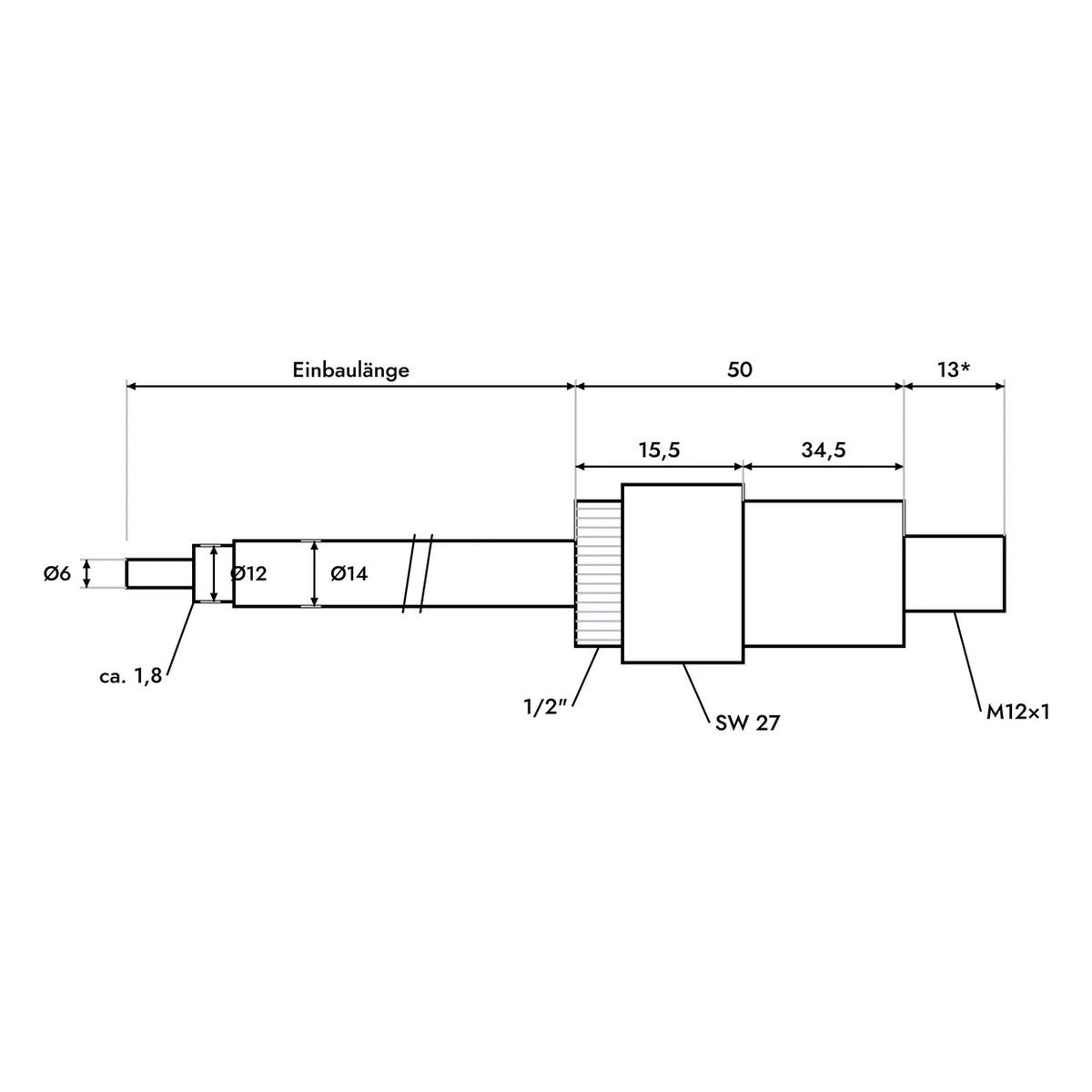

- Ø 31 mm × 63 … 86 mm zuzüglich Einbaulänge
- Betrieb 0 … +85 °C
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
