Beschreibung

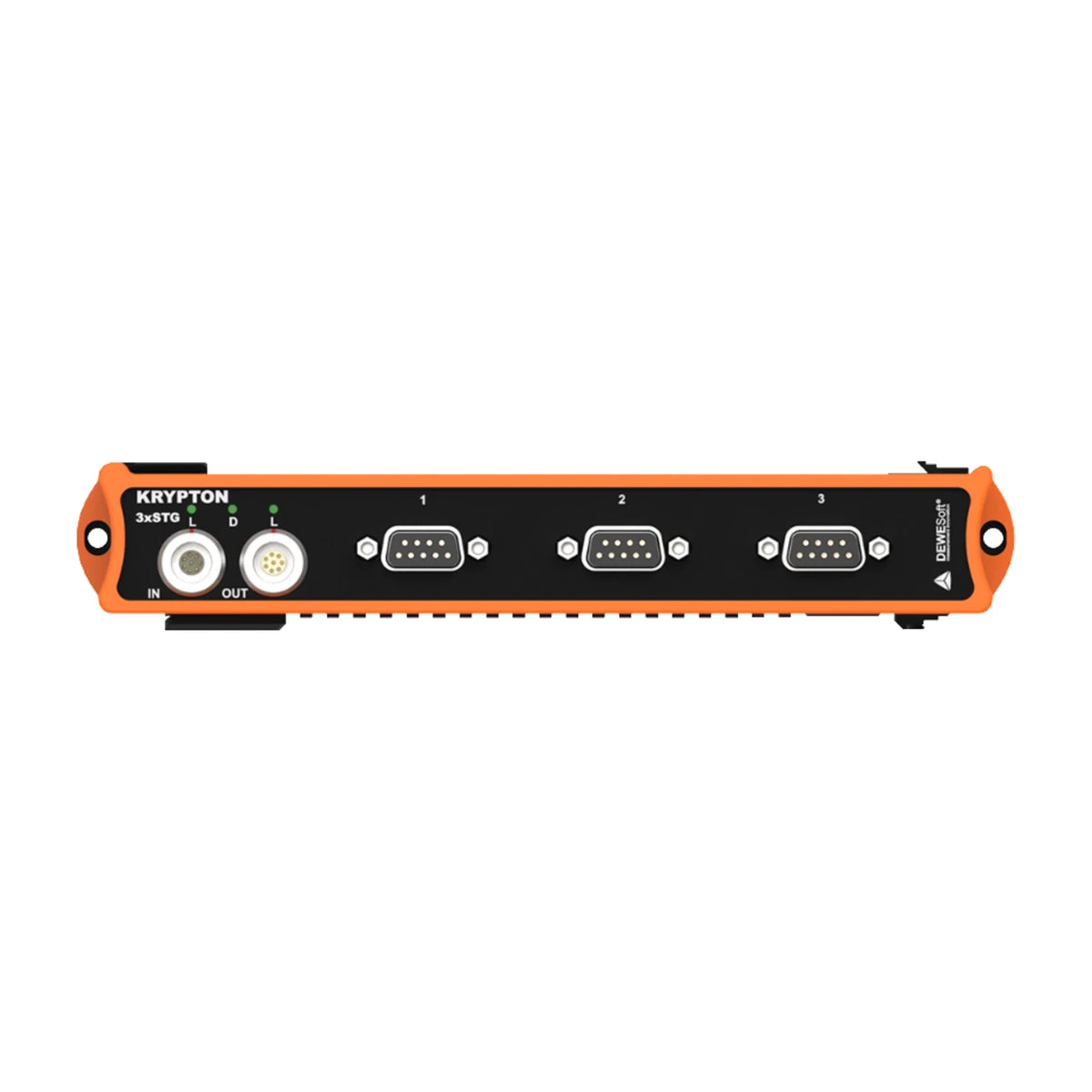

Die Messtechnik kommt zum Sensor, nicht der Sensor zum Schrank: 3 universelle Brückenkanäle in einem aus dem Vollen gefrästen Aluminiumblock, vergossen und mit IP67 von -40 bis +85 °C. Jeder Kanal nimmt eine Voll-, Halb- oder Viertelbrücke — die Ergänzung für 120 Ω und 350 Ω ist eingebaut, der 100-kΩ-Shunt für die Kalibrierprüfung ebenso — oder eine Spannung in den Bereichen ±10 V · ±1 V · ±100 mV · ±10 mV, digitalisiert mit 24 bit und bis zu 20 kS/s je Kanal. Ein Hybridkabel führt Daten, Versorgung und Synchronisation: EtherCAT mit 100 Mbit/s, bis zu 100 m zum nächsten Gerät, bis zu 64 Geräte in einer Kette, alle auf weniger als einen Abtastwert genau gleichzeitig. TEDS wird selbsttätig gelesen, und DSI-Adapter erweitern denselben Kanal auf IEPE, Thermoelement, Widerstandsthermometer, LVDT und Ladung.
Messung
- 3 universelle Kanäle: Voll-, Halb- oder Viertelbrücke, oder Spannung
- 24 bit, überabgetasteter SAR mit 41-kHz-Antialiasingfilter
- Gleichzeitig 20k, 10k, 5k, 2k, 1k, 500, 200, 100 s/s, per Software wählbar
- Bereiche ±10 V · ±1 V · ±100 mV · ±10 mV · ±0,03 % v. Mw.
- Brückenbereiche 2 … 1000 mV/V, frei programmierbar
- Eingebaute Ergänzung für Halb- und Viertelbrücken mit 120 Ω und 350 Ω
- 100-kΩ-Shunt an Bord für die Kalibrierprüfung
- Speisung 0 … 15 V, frei programmierbar, 45 mA Strombegrenzung
System und Umgebung
- EtherCAT mit 100 Mbit/s — ein Kabel für Daten, Versorgung und Takt
- Bis zu 100 m zwischen den Geräten, in Reihe schaltbar
- 64 Geräte und mehr in einer Kette (ggf. mit Einspeisemodulen)
- Gleichzeitigkeit besser als ein Abtastwert
- IP67 · aus dem Vollen gefräst, vergossen, mit Gummibändern geschützt
- -40 °C bis +85 °C · Feuchte 5 bis 100 % r. F.
- Schock 100 g, 6 ms Halbsinus · Rauschvibration nach MIL-STD-202G
- TEDS selbsttätig gelesen · DSI-Adapter für IEPE, TE, RTD, LVDT, Ladung

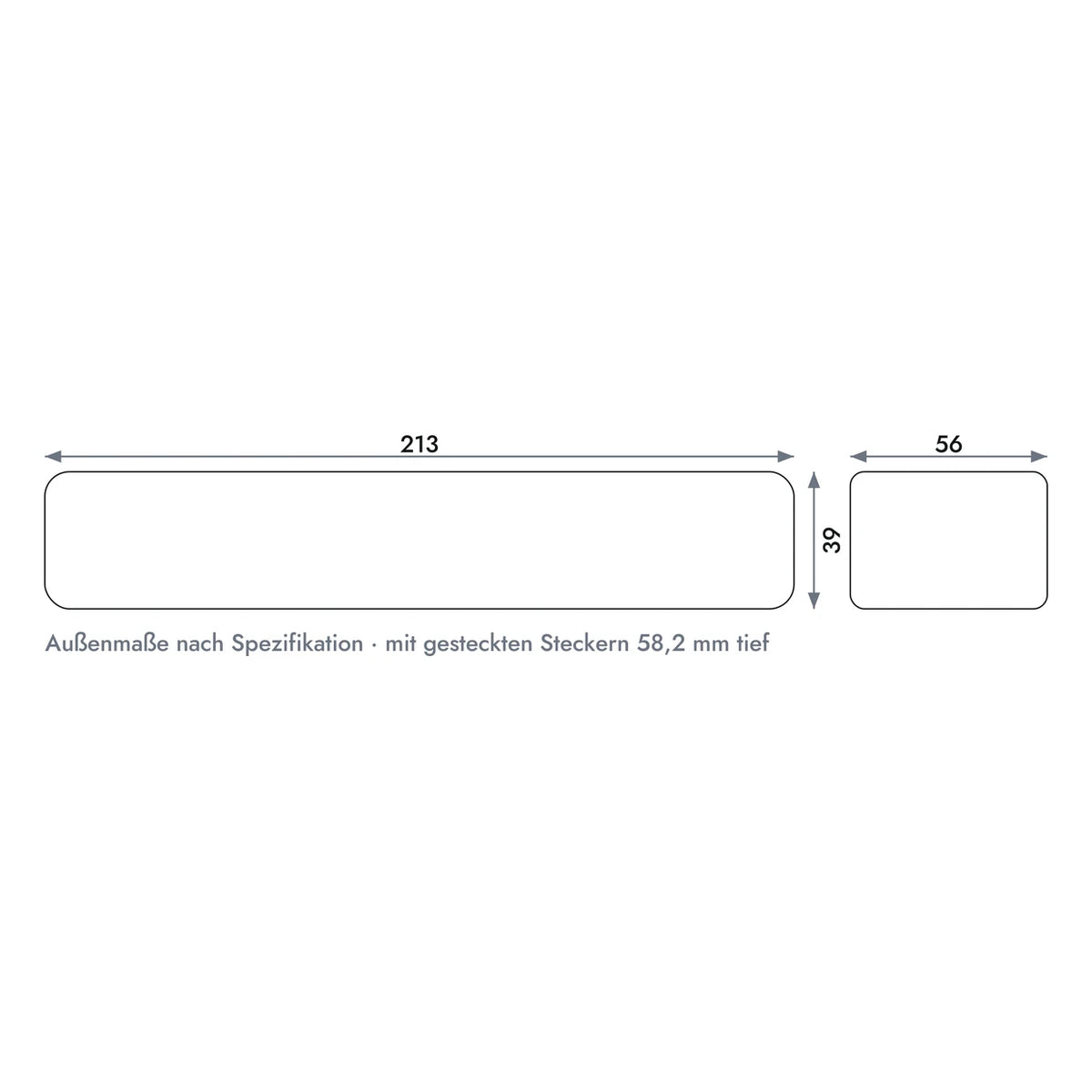

Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
