Beschreibung

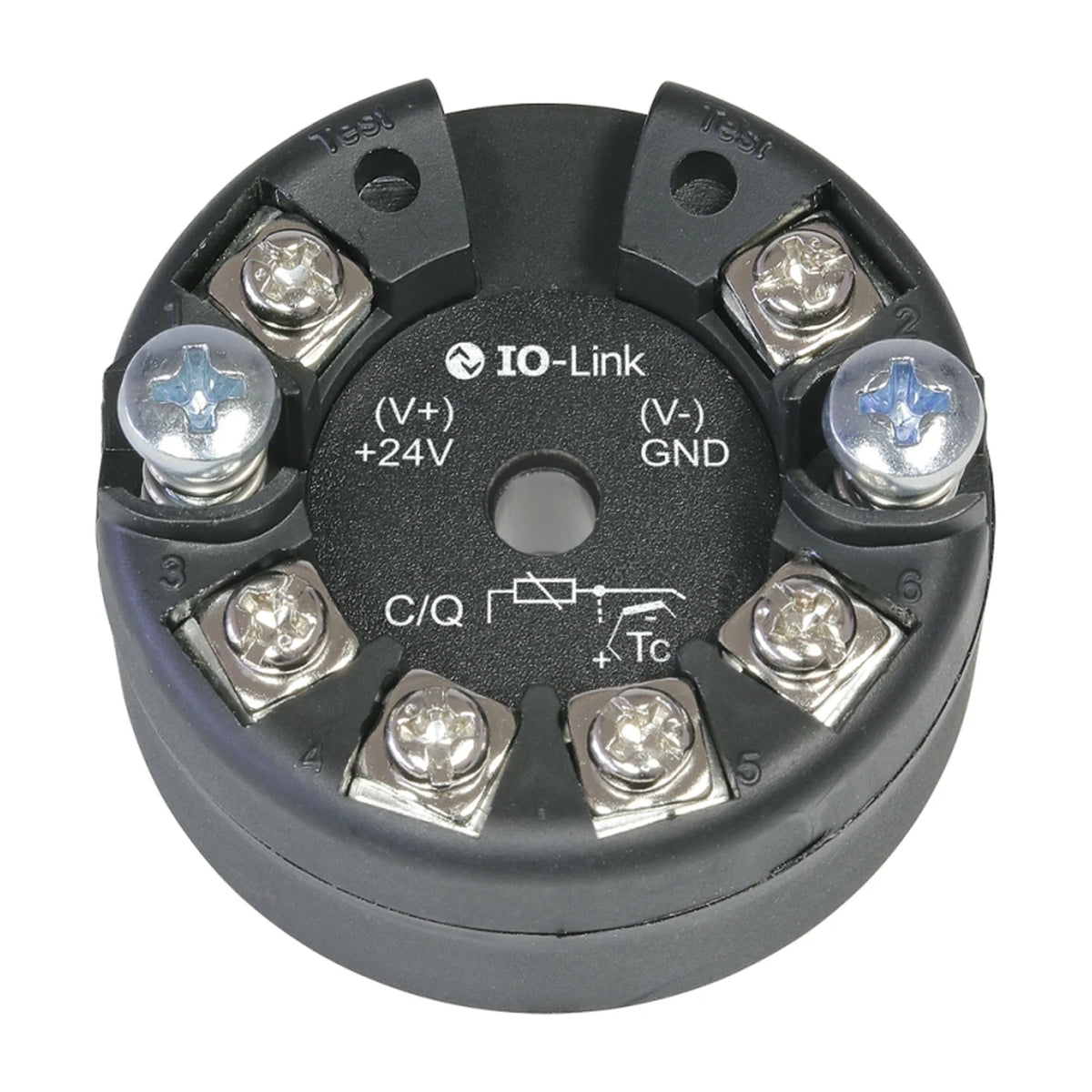

Der EKMG sitzt im Anschlusskopf und gibt die Temperatur über IO-Link weiter statt über eine Stromschleife. Er misst entweder mit einem Pt100 in Dreileiterschaltung von −200 bis 800 °C oder mit einem Thermoelement vom Typ J, K oder N, die zusammen −200 bis 1372 °C abdecken. Der Messverstärker löst mit 16 bit auf und fügt dem Sensorfehler höchstens 0,02 % vom Nennbereich hinzu; die Antwortzeit beträgt 20 ms, die Filtereinstellung 25 s. Versorgt wird das Gerät mit 24 V DC, im Normalbetrieb mit weniger als 30 mA und mit höchstens 130 mA gesamt, wenn der Schaltausgang belastet wird; Verpolung zerstört es nicht, Ein- und Ausgang sind mit 1 kV AC getrennt. Das Gehäuse aus schwarzem PA66 misst Ø 45 × 23 mm, wiegt rund 35 g und hat IP20. Auf Wunsch kommt das Gerät mit einem Anschlusskopf der Form B aus Aluminiumdruckguss.
Messung und Schnittstelle
- Pt100, 3-Leiter, −200 … 800 °C
- Typ J −210 … 1200 °C
- Typ K −200 … 1372 °C
- Typ N −200 … 1300 °C
- Genauigkeit max. 0,02 % vom Nennbereich
- Auflösung 16 bit, Antwortzeit 20 ms
- IO-Link, Signalpegel 0 / 24 V
- Filtereinstellung 25 s
Gerät und Versorgung
- Gehäuse Kunststoff PA66, schwarz

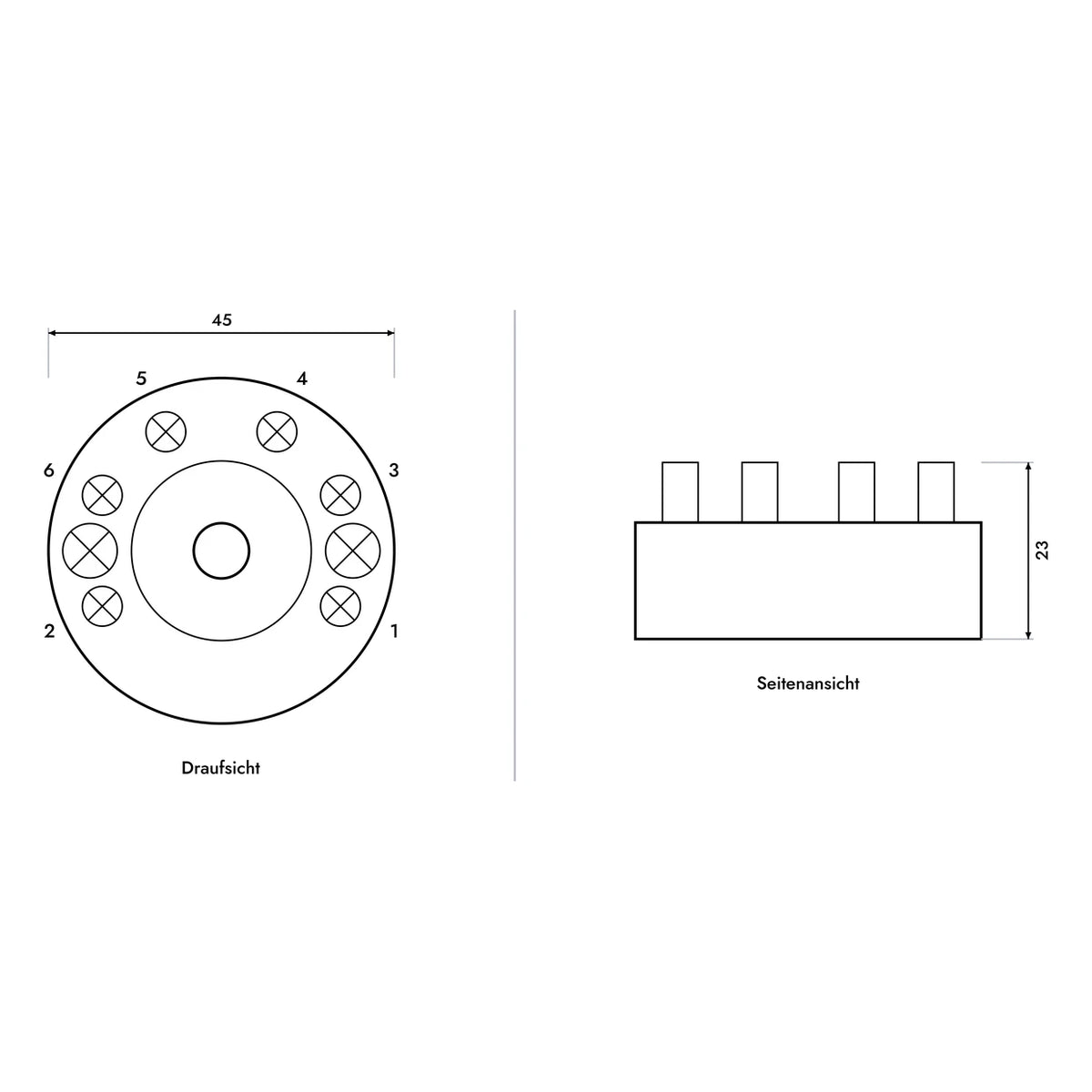

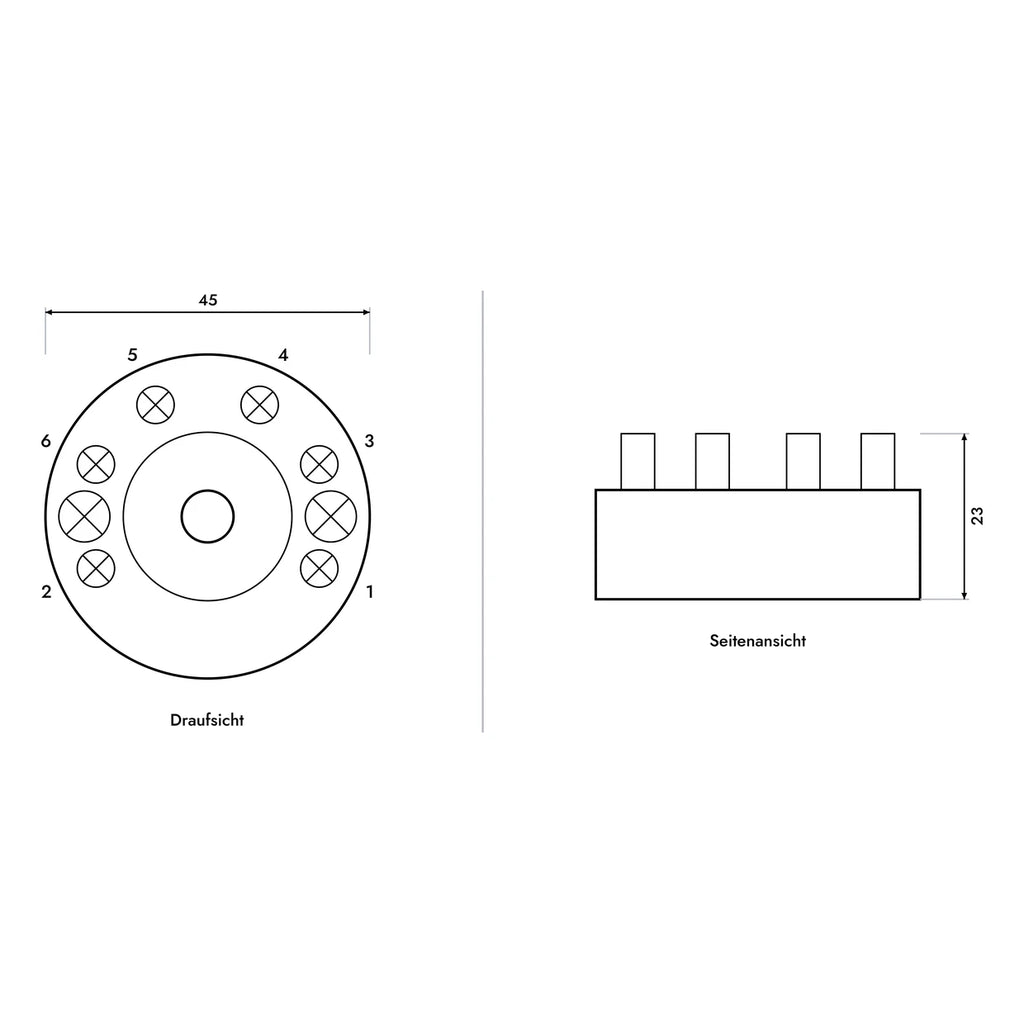

- Abmessungen Ø 45 × 23 mm, ca. 35 g
- Schraubklemmen, Leiter 1 mm² empfohlen
- Schutzart IP20
- Versorgung 24 V DC
- Strom < 30 mA, gesamt max. 130 mA
- Isolation 1 kV AC, verpolungssicher
- Arbeitstemperatur −20 … +80 °C
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
