Beschreibung

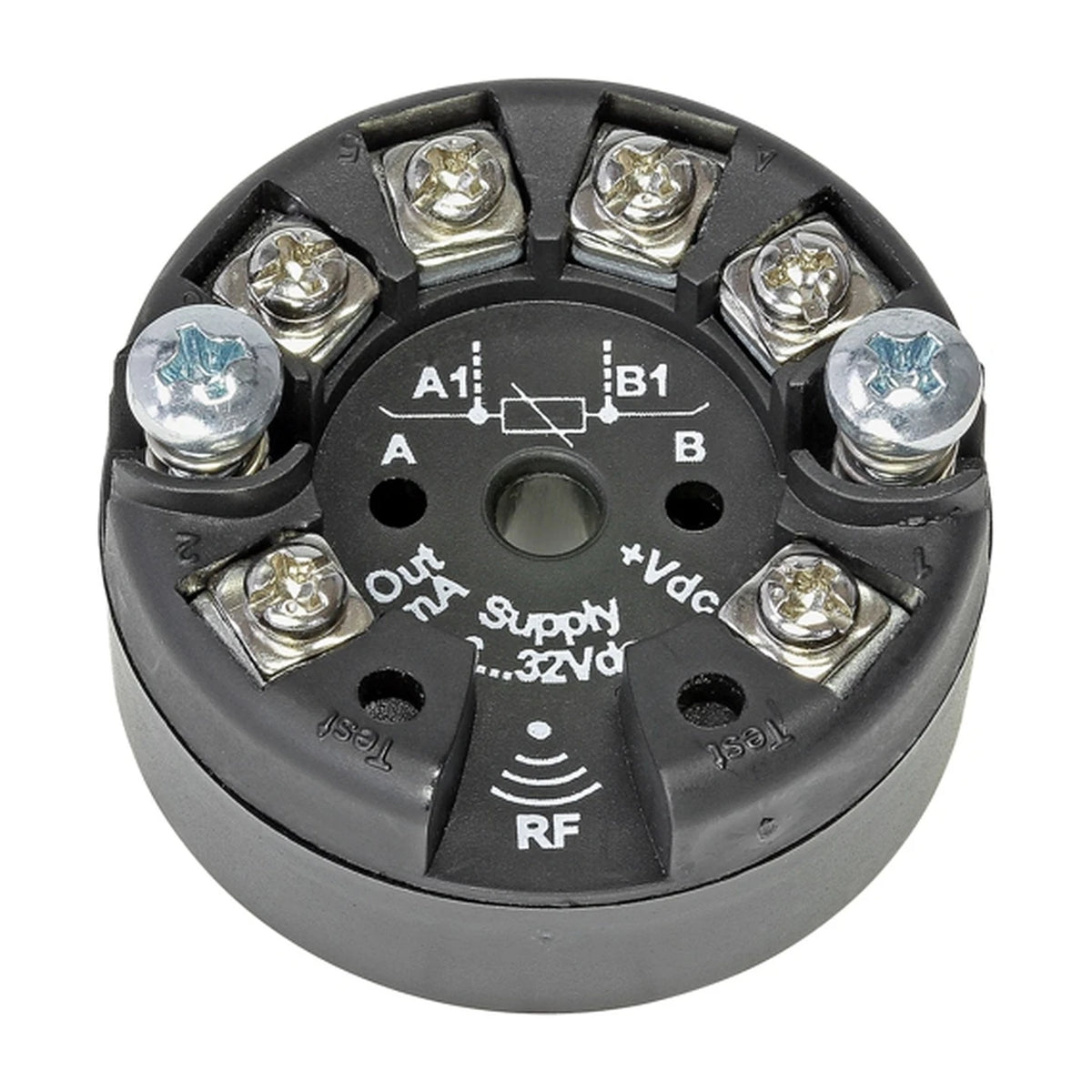

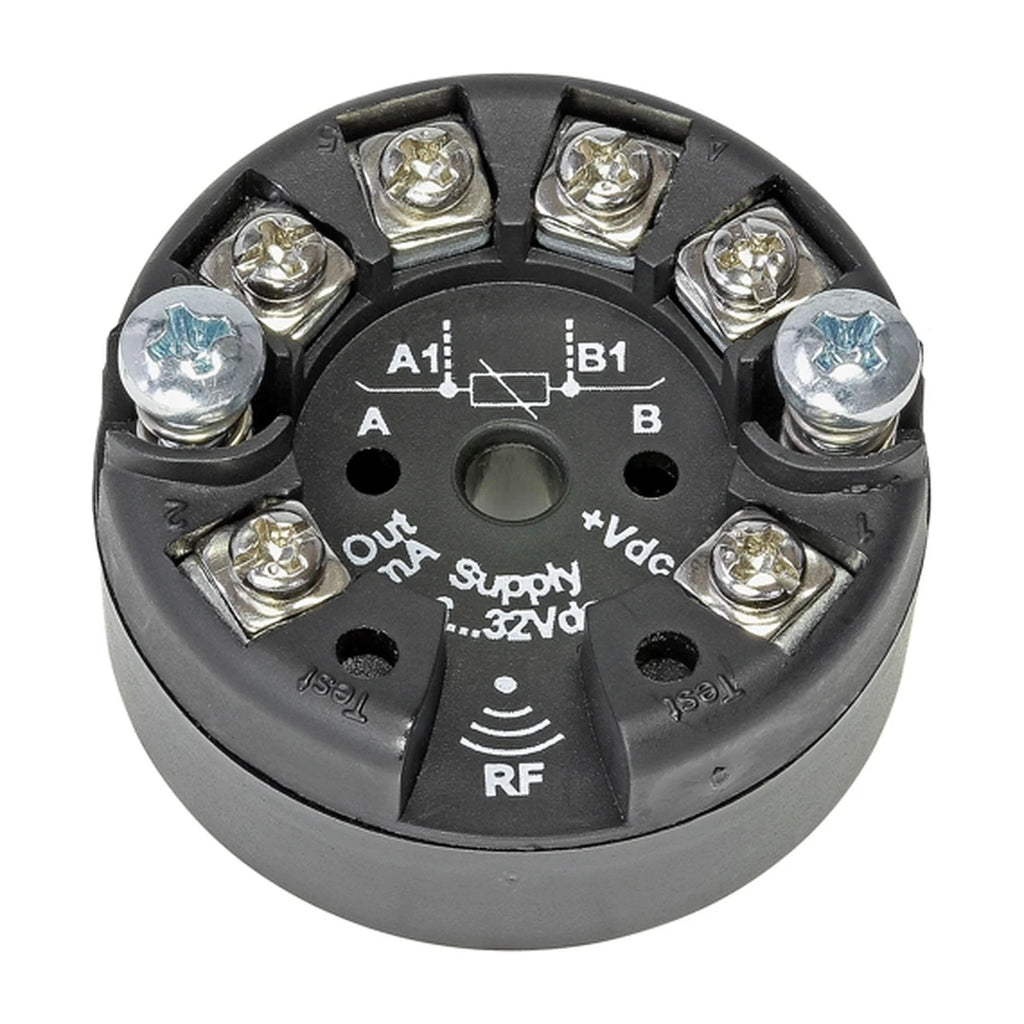

Der EKMA sitzt im Anschlusskopf und macht aus dem Signal eines Widerstandsthermometers ein eingeprägtes Stromsignal von 4 bis 20 mA. Er nimmt Pt100 in Zwei-, Drei- und Vierleiterschaltung, Pt1000 in Zweileiterschaltung und Ni100 in Zwei-, Drei- und Vierleiterschaltung; der Messbereich reicht bei Pt100 und Pt1000 von −200 bis 800 °C, bei Ni100 von −50 bis 170 °C. Die Genauigkeit gibt der Hersteller mit höchstens 0,1 % vom Messbereich oder 0,2 °C an, die Auflösung mit 16 bit. Versorgt wird das Gerät aus der Stromschleife mit 6 bis 32 V DC; eine eigene Hilfsenergie braucht es nicht. Eingestellt wird es berührungslos über RFID — Messgröße, Anschlussart und Messbereich lassen sich mit dem Programmiergerät EKMH und der zugehörigen Software jederzeit ändern. Das Gehäuse aus schwarzem PA66 misst Ø 45 × 23 mm, wiegt rund 35 g und ist mit IP20 für den Einbau im Anschlusskopf bestimmt.
Eingang und Ausgang
- Pt100: 2-, 3-, 4-Leiter, −200 … 800 °C
- Pt1000: 2-Leiter, −200 … 800 °C
- Ni100: 2-, 3-, 4-Leiter, −50 … 170 °C
- Ausgang 4 … 20 mA, 2-Leiter
- Genauigkeit max. 0,1 % v. MB oder 0,2 °C
- Auflösung 16 bit (1 µA)
- Störsignal 21,5 mA oder 3,8 mA
- Kabelwiderstand bis 20 Ω
Gerät und Anschluss
- Versorgung 6 … 32 V DC aus der Stromschleife
- Konfiguration über RFID (NFC)
- Gehäuse Kunststoff PA66, schwarz

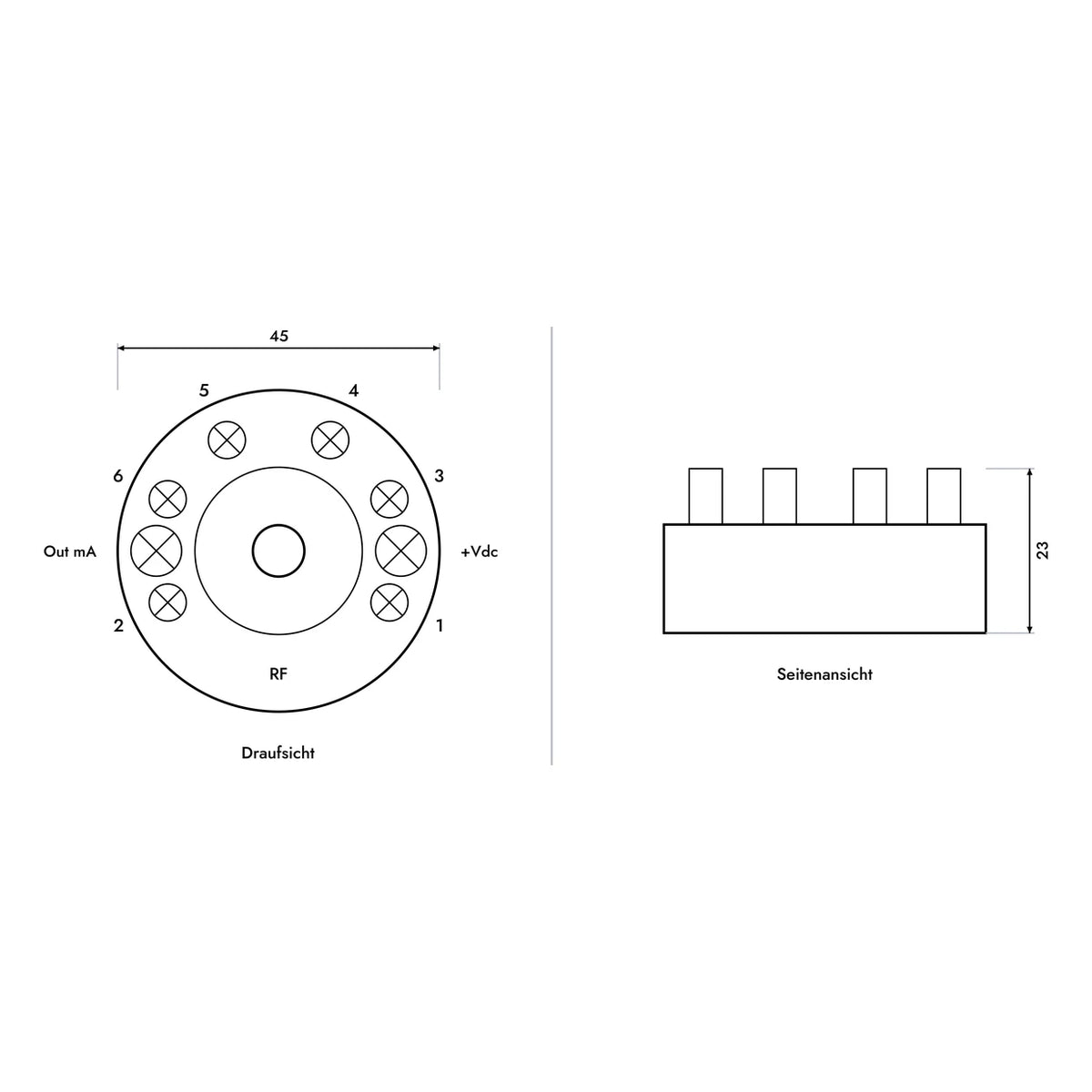

- Abmessungen Ø 45 × 23 mm, ca. 35 g
- Schraubklemmen, Leiter bis 1 mm²
- Schutzart IP20
- Arbeitstemperatur −40 … 85 °C
- EN 61000-6-4 und EN 61000-6-2
Alle technischen Daten, Abmessungen und lieferbaren Ausführungen stehen im Datenblatt zum Download.
