Beschreibung

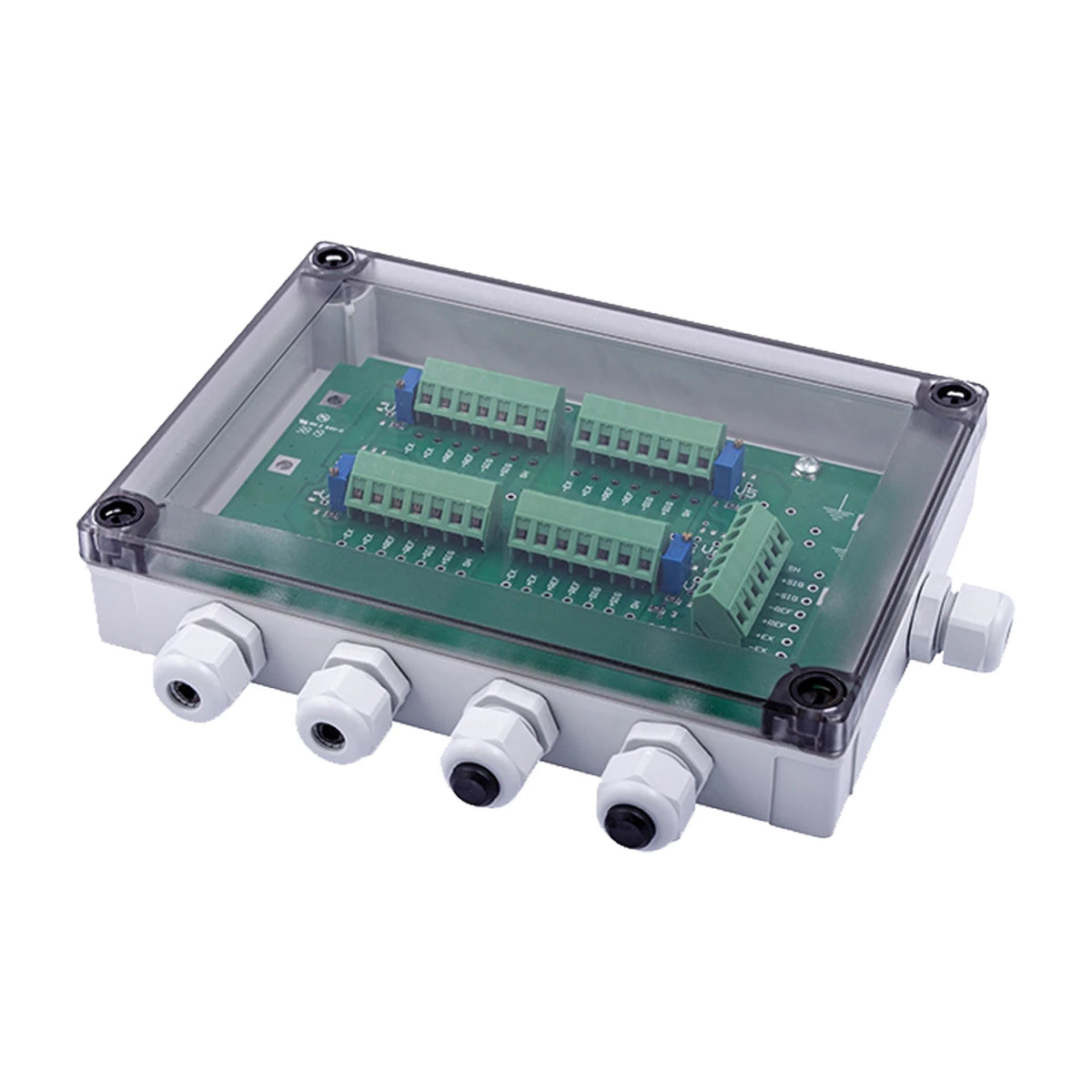

Die EALB ist eine Summierbox aus ABS mit durchsichtigem Deckel und Schutzart IP67. Sie führt die Leitungen von bis zu vier Wägezellen – in den Ausführungen EALB-03 und EALB-04 bis zu acht – zusammen und gibt ein gemeinsames Signal an den Messverstärker oder Indikator weiter.
Ausführungen
- EALB-01 – Entzerrungsplatine, bis 4 Wägezellen, 4 + 1 Kabelverschraubungen M16 × 1,5
- EALB-02 – Entzerrungsplatine, bis 4 Wägezellen, 4 + 1 PVC-Verbindungen je Kabelmantel
- EALB-03 – Entzerrungsplatine, bis 8 Wägezellen, 8 + 2 Kabelverschraubungen M16 × 1,5, Blitzschutz
- EALB-04 – Entzerrungsplatine, bis 8 Wägezellen, 8 + 2 PVC-Verbindungen je Kabelmantel, Blitzschutz
- EALB-05 – Parallelplatine, bis 4 Wägezellen
- EALB-06 – Parallelplatine, bis 4 Wägezellen, 4 + 1 Kabelverschraubungen M16 × 1,5
- EALB-07 – Parallelplatine, bis 4 Wägezellen, 4 + 1 PVC-Verbindungen je Kabelmantel
Merkmale
- Gehäuse aus ABS mit durchsichtigem Deckel, Schutzart IP67
- Betriebstemperatur −20 … +60 °C
- Für Wägezellen mit 4 oder 6 Leitern
- Kabelverschraubungen aus Polyamid mit Kappen oder PVC-Verbindungen je Kabelmantel
- Entzerrungsplatinen mit einem Potentiometer 50 Ω je Wägezelle und Messpunkten für den Abgleich
- Schutzeinrichtung gegen Blitzschlag und elektrische Entladungen bei EALB-03 und EALB-04
- Leitung zum Gerät geschirmt, mindestens 4 × 0,5 mm² (4 Leiter) bzw. 6 × 0,2 mm² (6 Leiter)
Entzerrung oder Parallelschaltung
Mit den Potentiometern der Entzerrungsplatine lassen sich die Signale der einzelnen Wägezellen aneinander angleichen. Voraussetzung ist, dass sich die Empfindlichkeiten der Wägezellen um höchstens 0,1 mV bei 2 mV/V bzw. 0,15 mV bei 3 mV/V unterscheiden. Die Parallelplatine (EALB-05 bis EALB-07) verbindet die Wägezellen ohne Abgleich.
Abmessungen

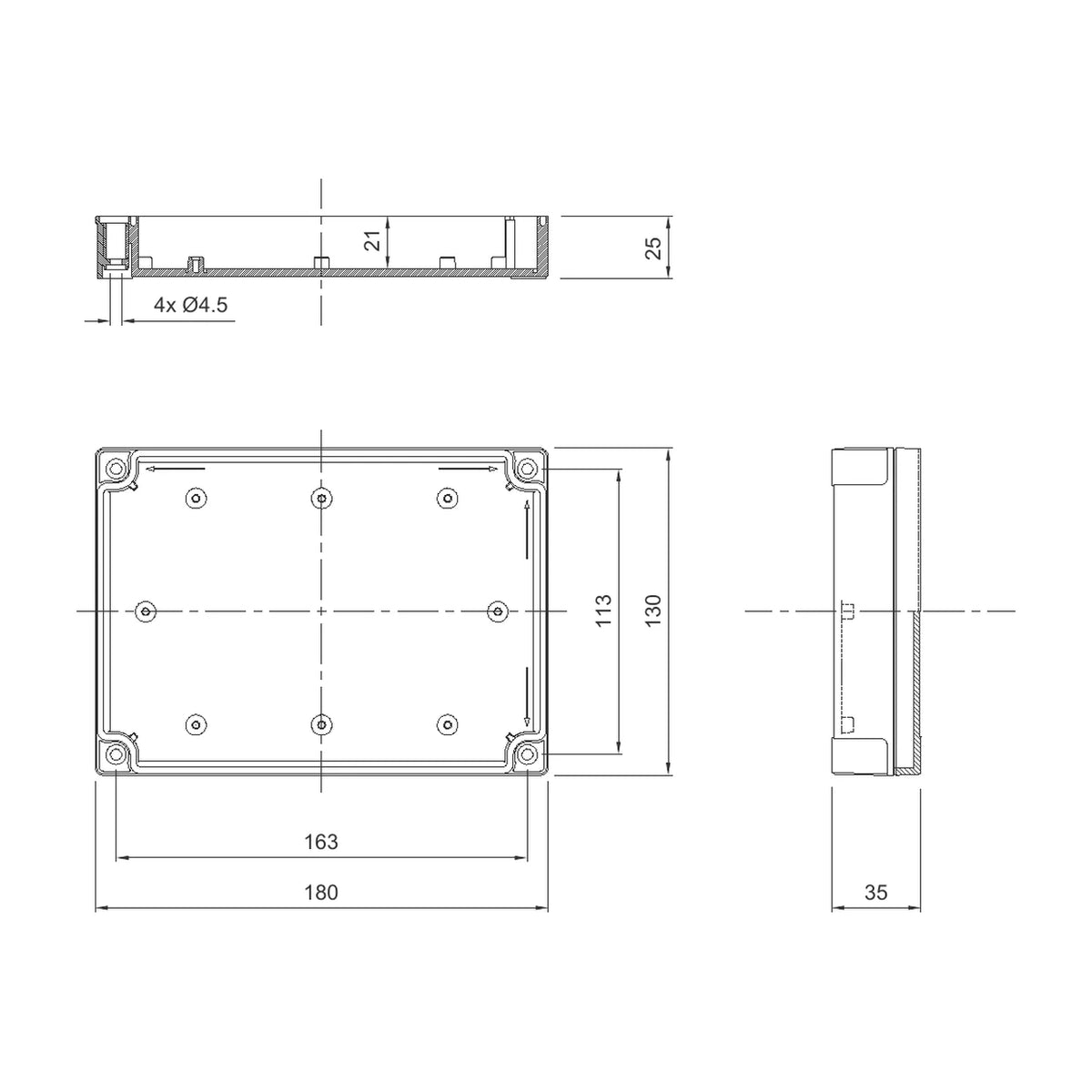

Die Maßzeichnung zeigt das Gehäuse mit 180 × 130 × 35 mm und vier Befestigungslöchern Ø 4,5 mm im Abstand 163 × 113 mm. Ob die Ausführungen für acht Wägezellen dasselbe Gehäuse haben und welche Kabeleinführungen EALB-05 hat, nennt die Unterlage nicht – fragen Sie uns, bevor Sie danach planen.

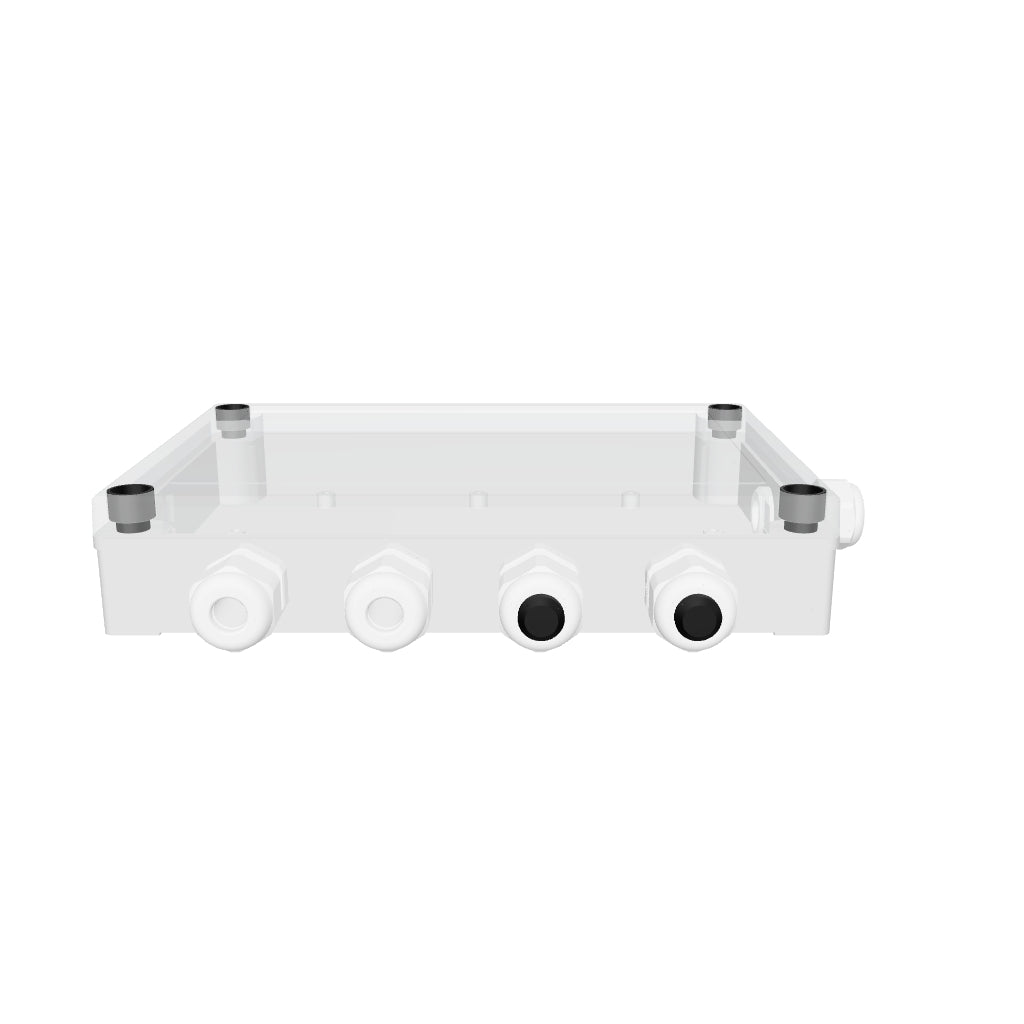

Klemmenbelegung und Maßzeichnung stehen im Datenblatt; Datenblatt (DE/EN) und 3D-Daten (STEP) finden Sie unter Downloads. Welche Ausführung zu Ihrer Waage passt, klären wir gerne mit Ihnen – sprechen Sie uns an.
