Beschreibung

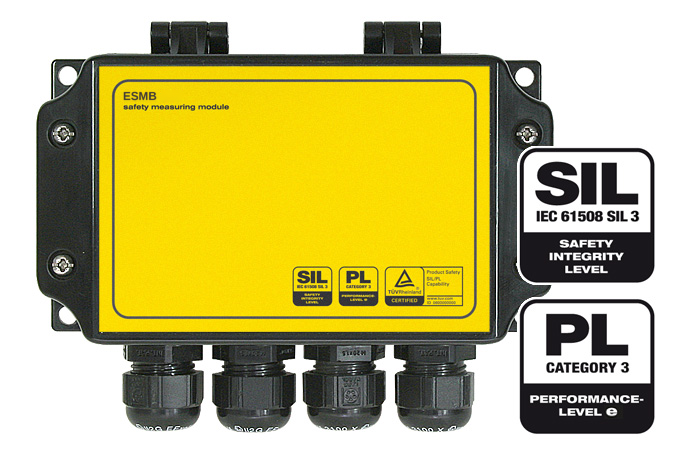

DMS-Brücken-Messverstärker ESMB für sicherheitsgerichtete Kraft- und Lastmessung bis SIL3 und PL e Kategorie 3 — im IP65-Feldgehäuse für die Montage außerhalb des Schaltschranks.

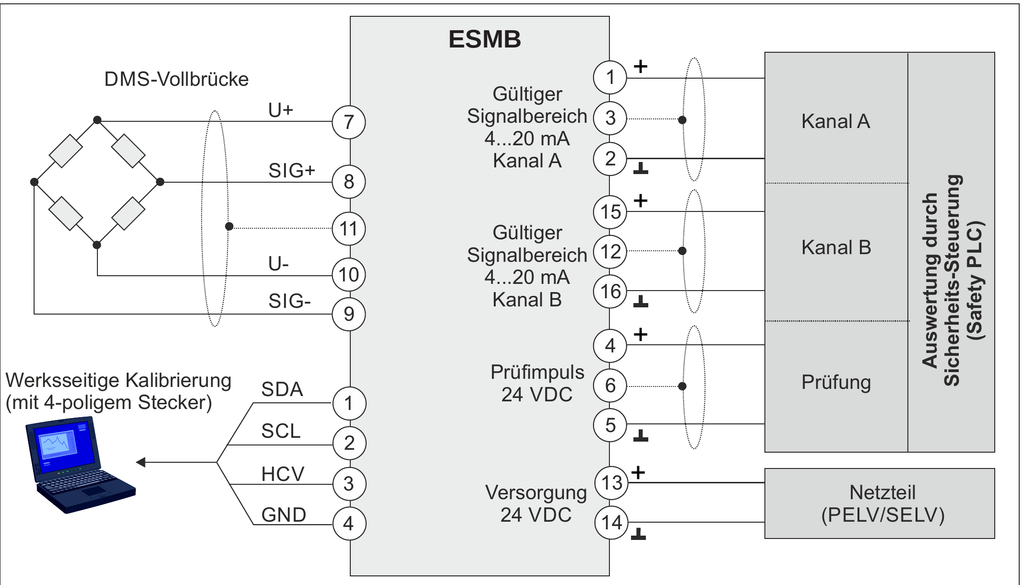

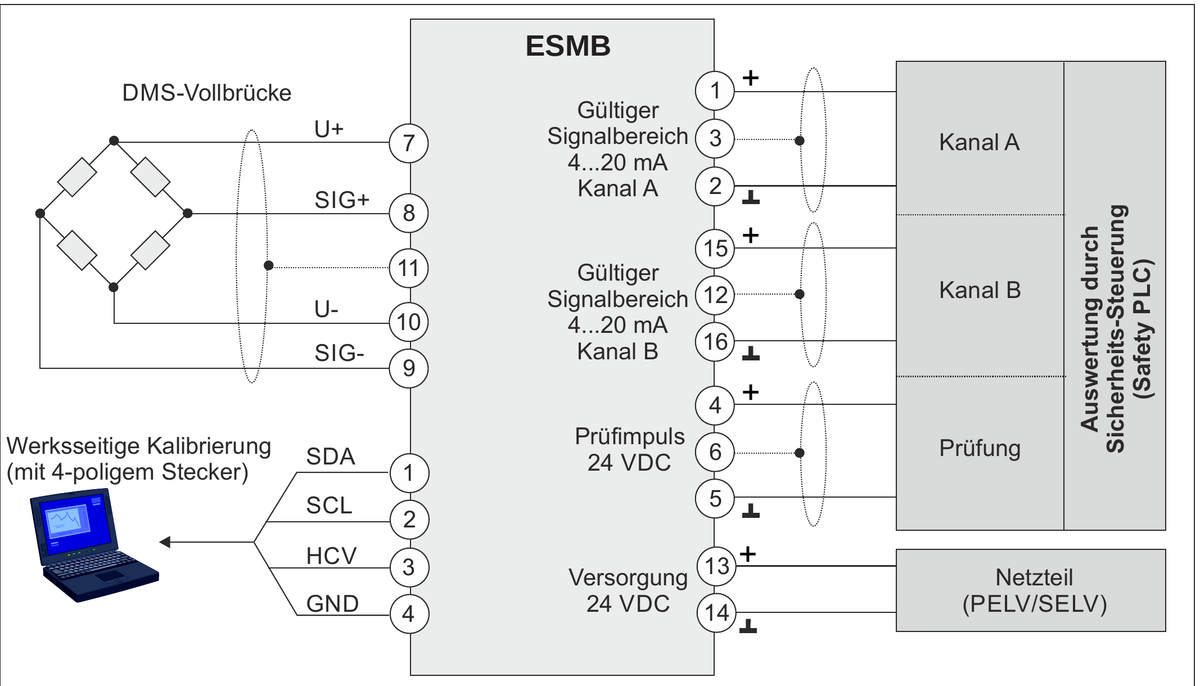

Jedes Brückensignal geht auf zwei galvanisch getrennte Stromausgänge, damit eine Sicherheits-Steuerung die Kanäle gegeneinander prüfen kann. Das Gerät ist ein Sicherheitsbauteil, kein Messgerät: die Redundanz entsteht aus den zwei Ausgängen.
Im selben Gehäuse sitzen ein oder zwei Verstärker — mit zwei Brücken werden also zwei Messstellen unabhängig voneinander sicher überwacht. Die zugehörige Sicherheits-Steuerung finden Sie als ESMD in derselben Reihe.
Merkmale des ESMB
✅Sensoreingang: 1 oder 2 × DMS-Vollbrücke 350 Ω
✅DMS-Empfindlichkeit: bis 4 mV/V
✅Brückenversorgung: 5 VDC
✅Analogausgang: 2 × 4 … 20 mA je Brücke, galvanisch getrennt
✅Nenn-Arbeitsbereich: 8 … 16 mA innerhalb von 4 … 20 mA
✅Bürde: max. 500 Ω
✅Prüfeingang vorhanden
✅Sicherheit: SIL3 (EN 61508, EN 62061) · PL e Kategorie 3
✅Versorgung: 24 VDC ±10 %, max. 100 mA

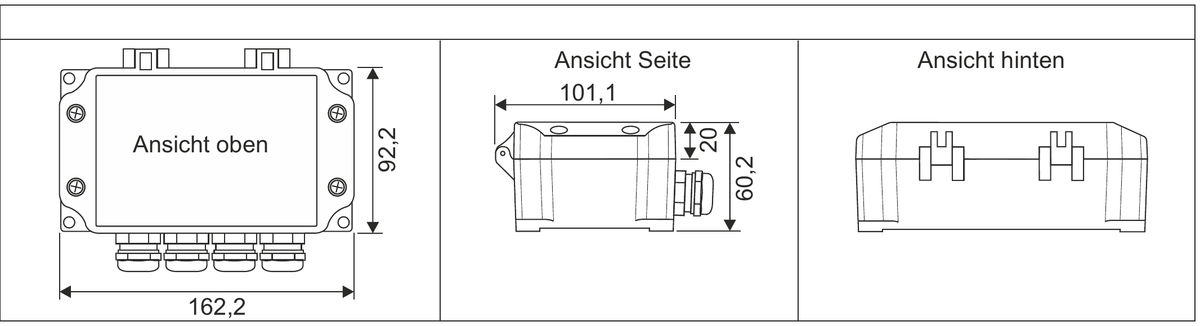

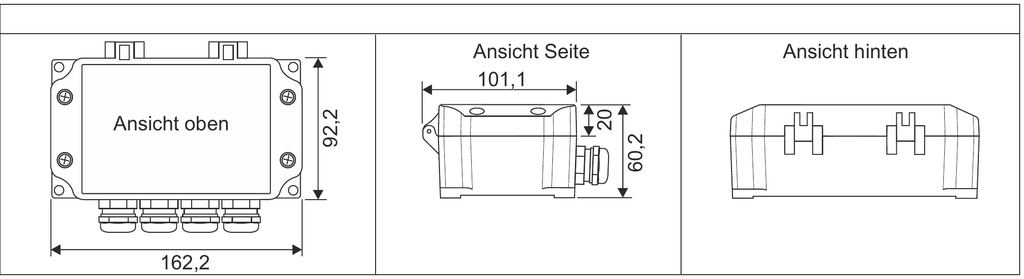

✅Gehäuse: Feldgehäuse
✅Schutzart: IP65
✅Ausführungen: eine Vollbrücke · zwei Vollbrücken
