Lastmessschäkel mit Funk und Standard-Lastmessbolzen

5 Produkte

Zeigt 1 - 5 von 5 Produkten

Hier bestellen Sie Lastmessschäkel mit Funkübertragung und Lastmessbolzen in Standardausführung. Alles zu Kraftmessbolzen und Lastmessbolzen nach Maß, auch redundant bis SIL 3, finden Sie auf der Seite Kraftmessbolzen und Lastmessbolzen.

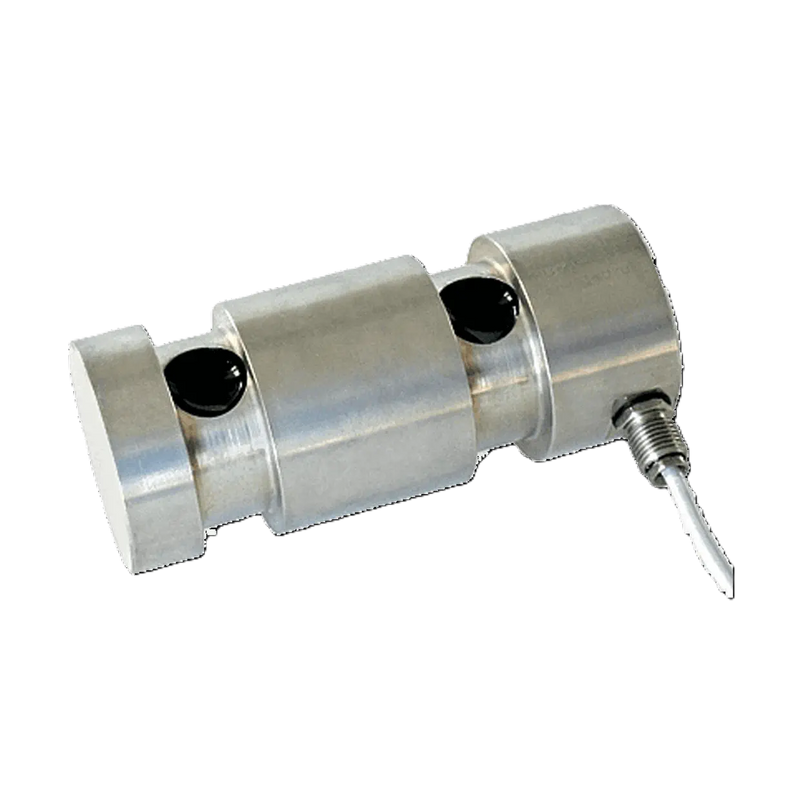

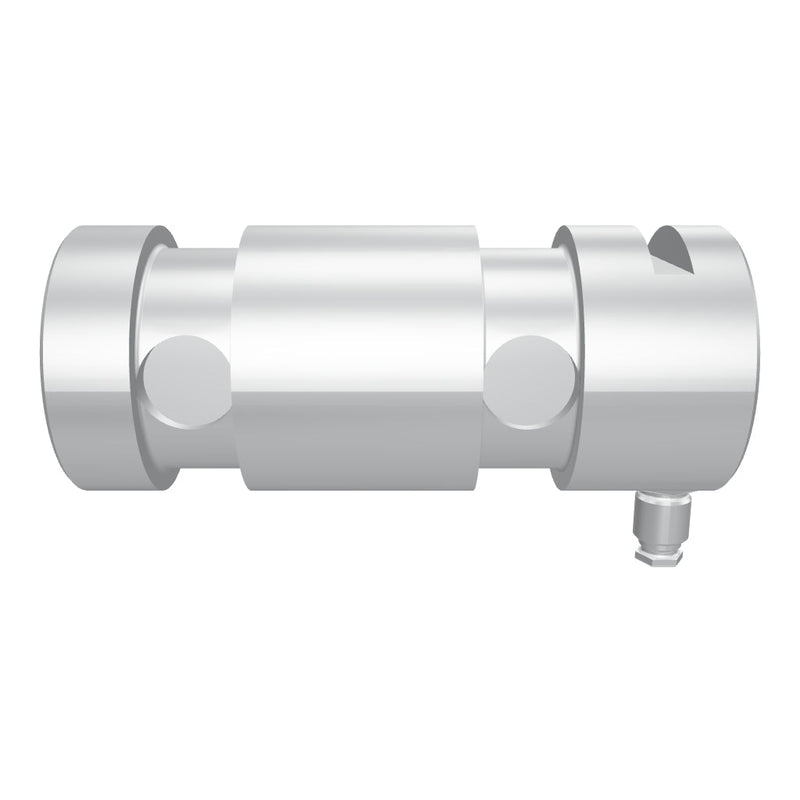

Die Lastmessbolzen Standardausführung bis Nennlast 20t von octogon können sowohl einzeln als auch als Bestandteil eines kompletten Messsystems eingesetzt werden. Aufnehmer verschiedenster Ausführungen und Genauigkeitsklassen stellen in Verbindung mit unserer Auswahl an Messverstärkern eine ideale und sichere Lösung zur Erfassung von Last, Kraft, Gewicht und zur Vermeidung von Überlast und Überbeanspruchungen in Systemen dar.

Lastmessbolzen werden in der Regel in zwei Auflagern außen gelagert, zum Beispiel in den Laschen eines Gabelkopfs. Zwischen den Auflagern wird die Kraft eingeleitet. Die Lastmessung erweitert das Maschinenelement um die Funktion der Verwiegung.

Unsere Lastmessbolzen in der Standardausführung sind durch ihre festen Abmaße wesentlich kosteneffektiver gegenüber maßgeschneiderten Lastmessbolzen oder Kraftmessbolzen.

Merkmale Lastmessbolzen Standardausführung

Edelstahl 17-4 PH
Kombinierter Fehler < +/- 0,1 %
Schutzart IP 67
Optional: integrierter Messverstärker (4...20mA, ±10V oder 0...10V)
Optional: integrierter IO-Link Messverstärker
ATEX, IECEx, CSA, UL
Optional: Kalibrierung nach ÖNORM EN ISO/IEC 17025

Anwendungsbereich

Die Auswahl an Lastmessbolzen Standardausführung von octogon ist für die Messung von Zug- und Druckkräften in einer Vielzahl von Anwendungen ausgelegt, darunter Kran-/Hebevorrichtungen, Industrie, Schifffahrt, Offshore und Bauwesen. Unsere aus hochfestem Edelstahl gefertigten Lastmessbolzen eignen sich für den Einsatz in exponierten Situationen, einschließlich längerem Eintauchen in Seewasser.

Lastmessschäkel mit Funkübertragung

Ein Lastmessschäkel – auch Lastschäkel oder Messschäkel genannt – sitzt als Schäkel direkt im Lastweg und misst die Kraft dort, wo sie wirkt. Er lässt sich ohne Umbau nachrüsten und eignet sich für Krane, Hebezeuge und mobile Einsätze. Unsere Lastmessschäkel übertragen den Messwert per Funk, ohne Kabel.

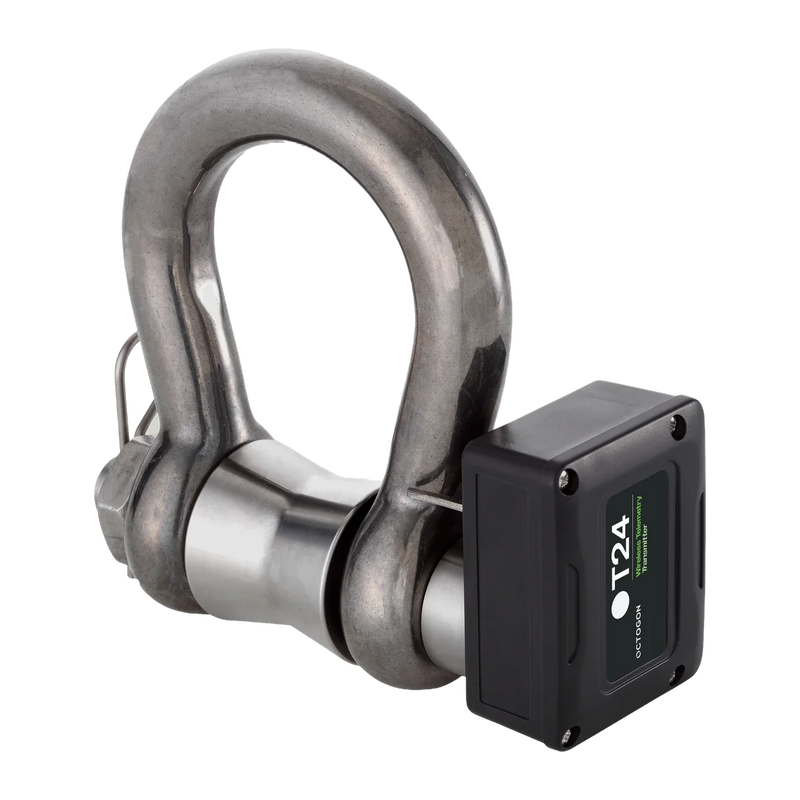

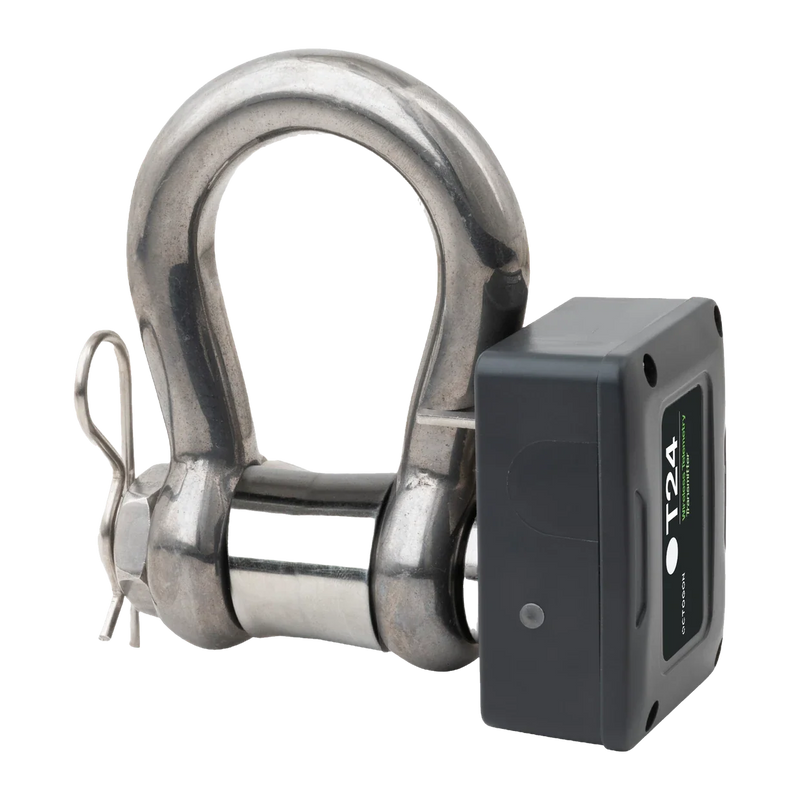

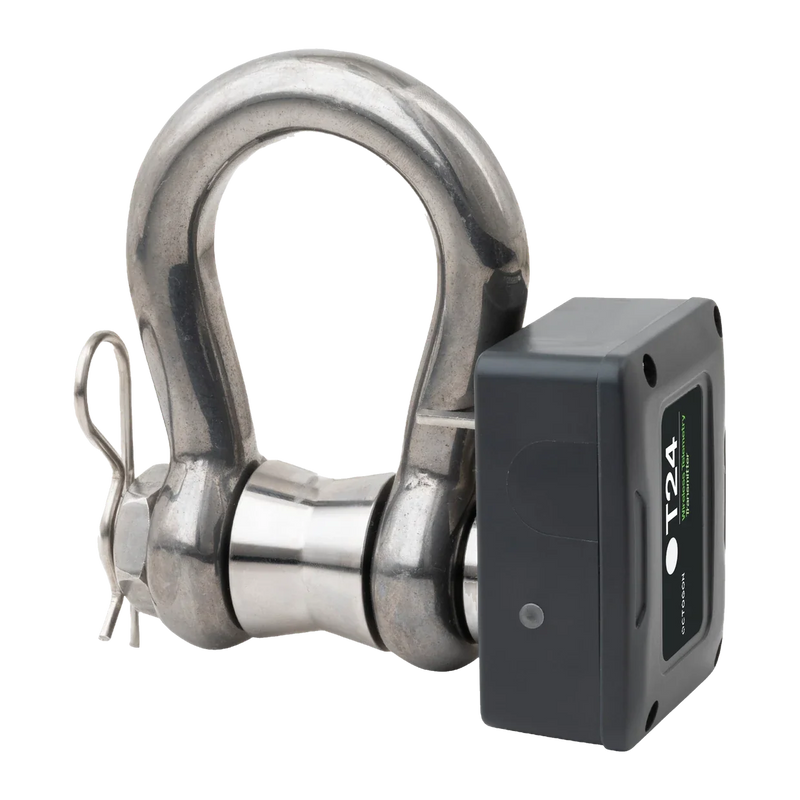

LPMA, LPMB und LPMC: 3,25 t, 4,75 t und 9 t
LPEA: 11 Nennlasten von 6,5 t bis 250 t, Funk mit 2,4 GHz bis 200 m, größere Nennlasten auf Anfrage

Bolzen nach Ihrer Zeichnung finden Sie bei den kundenspezifischen Kraftmessbolzen, weitere Bauformen bei allen Kraftaufnehmern.

Häufige Fragen zu Lastmessbolzen und Lastmessschäkeln

Lastmessbolzen oder Kraftmessbolzen – was ist der Unterschied?

Es ist dasselbe Prinzip: ein Bolzen mit Dehnungsmessstreifen, der die Kraft in einer Verbindung misst. Hier finden Sie Standardausführungen mit festen Maßen und Preis. Bolzen nach Ihren Maßen und alle Grundlagen stehen auf der Seite Kraftmessbolzen und Kraftmessachsen.

Wann ein Lastmessschäkel statt eines Lastmessbolzens?

Wenn sich die Konstruktion nicht ändern soll: Der Lastmessschäkel ersetzt einen vorhandenen Schäkel. Ein Lastmessbolzen ersetzt einen Bolzen in der Maschine und ist die Lösung für feste Einbauten.
