Beschreibung

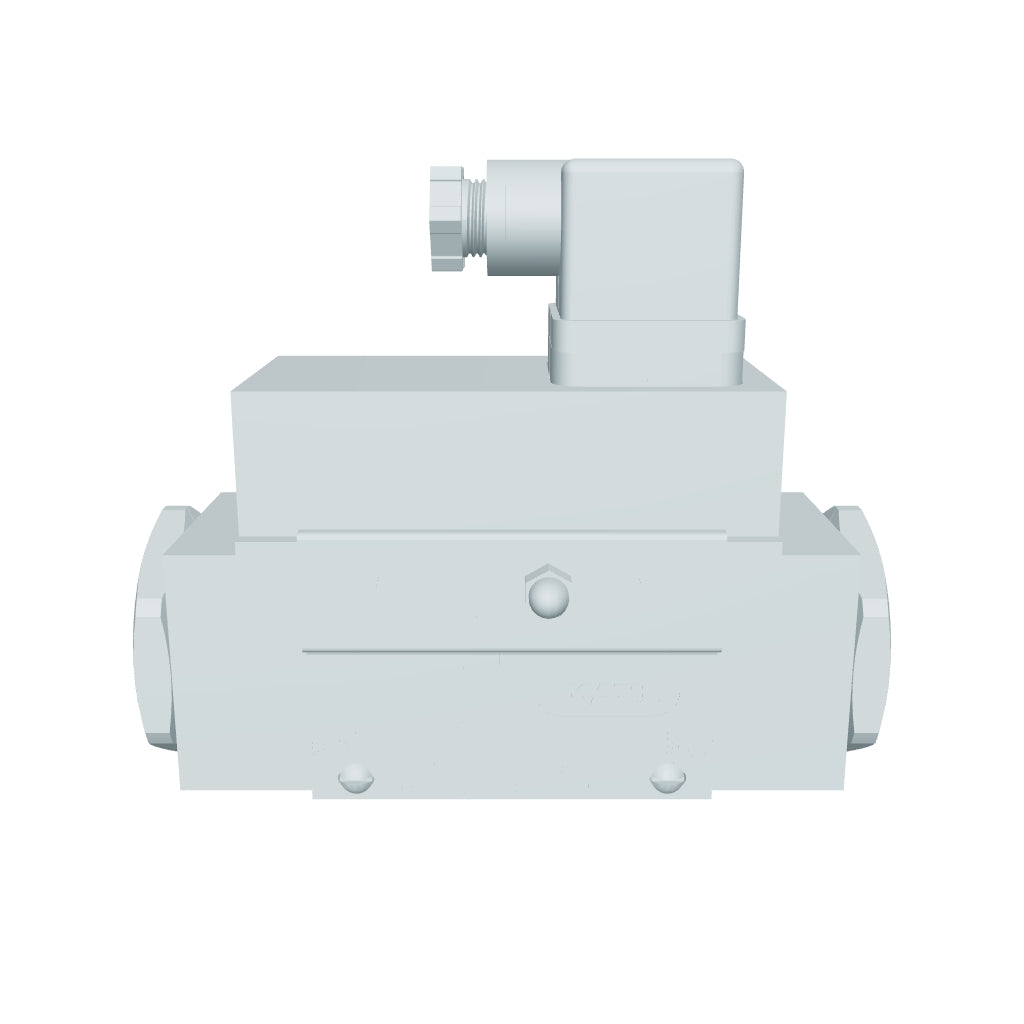

Der QSKG ist ein mechanischer Kolben-Strömungswächter mit Magnetkolben und Schaltelement außerhalb des Mediums. Er eignet sich besonders für Flüssigkeiten in Hydraulik, Schmierung und Umlaufsystemen.
Ein Magnetkolben auf einer Präzisionsfeder wird von der Strömung verschoben, der Magnet betätigt einen Mikroschalter oder Reedkontakt außerhalb des medienberührten Teils. Einstellbereiche je Baugröße 0,8 … 5, 2 … 12, 3 … 30, 5 … 40 und 6 … 60 L/min. Wiederholbarkeit ≤ ± 3 % vom Bereich, Genauigkeit auf Anfrage. Ausgang ein Wechsler, Schaltleistung 240 V AC / 110 V DC, 1,5 A. Angaben zur Versorgungsspannung erhalten Sie auf Anfrage. Anschluss M12 × 1. Optional zeigt ein Zeigerkopf den momentanen Durchfluss in L/min zwischen den Marken min und max.
Schaltgehäuse und Feder aus Edelstahl, Elektronikgehäuse aus PC, Gewicht 1,2 … 1,4 kg je Baugröße. Prozessanschluss G1/4, G3/8, G1/2, G3/4 oder G1 Innengewinde. Druckfestigkeit 200 bar (Edelstahl), Umgebungstemperatur -20 … +70 °C, Schutzart IP65. Eine Konformitätserklärung erhalten Sie auf Anfrage. Die zulässige Medientemperatur nennen wir Ihnen auf Anfrage. Die Lieferbarkeit des Bereichs 3 … 30 L/min und des Zeigerkopfs bestätigen wir Ihnen auf Anfrage.
Vorteile auf einen Blick
- Mechanisches Prinzip, keine Elektronik im Medium
- Mechanik und Elektrik vollständig getrennt
- Fünf Einstellbereiche von 0,8 bis 60 L/min
- Wiederholbarkeit ≤ ± 3 % vom Bereich
- Wechsler bis 240 V AC / 110 V DC, 1,5 A
- Druckfestigkeit 200 bar mit Edelstahlkörper
- Innengewinde G1/4 bis G1
- Schutzart IP65, Anschluss M12 × 1
